बोल्ट एंकरिंग स्टैगहॉर्न डॉक बोलार्ड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | Third party inspection certificate, Pull load test certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| बोलार्ड क्षमता: | 10 से 150 टन | बोल्ट की मात्रा: | 5 से 7 |
|---|---|---|---|
| सामग्री का प्रकार: | कास्ट सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील; कास्ट आयरन, कास्ट डक्टाइल आयरन/एसजी आयरन | सुरक्षित कारक: | 3 बार |
| केबल का मुख कोण: | -45~+45 (ऊर्ध्वाधर), 0~1800 (क्षैतिज) | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | तृतीय पक्ष निरीक्षण प्रमाणपत्र, पुल लोड परीक्षण प्रमाणपत्र | ||
| प्रमुखता देना: | डॉक बोलार्ड,कास्टिंग स्टील बोलार्ड |
||
उत्पाद विवरण

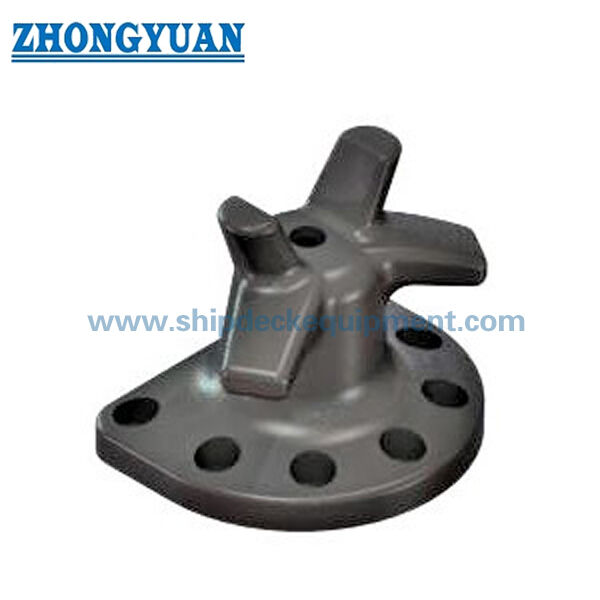

बोल्ट एंकरेज स्टैगहॉर्न डॉक बोलार्ड | कास्ट स्टील क्वेसाइड शिप मूरिंग उपकरण
उत्पाद अवलोकन
बोल्ट एंकरेज स्टैगहॉर्न डॉक बोलार्ड एक क्वेसाइड मूरिंग बोलार्ड है जिसका उपयोग बंदरगाहों, घाटों, गोदी, घाटों और समुद्री टर्मिनलों पर पोत मूरिंग रस्सियों को सुरक्षित करने के लिए किया जाता है। इसका स्टैगहॉर्न-आकार का सिर मूरिंग रस्सी को मोड़ने और बोलार्ड के चारों ओर रखने की अनुमति देता है, जबकि मूरिंग बल को एंकरेज बोल्ट के माध्यम से क्वे फाउंडेशन में स्थानांतरित किया जाता है। क्योंकि यह डॉक पर सुरक्षा से संबंधित मूरिंग घटक है, कास्टिंग गुणवत्ता, सुचारू लोड ट्रांज़िशन, एंकरेज बोल्ट डिज़ाइन और फाउंडेशन इंटरफ़ेस को प्रमुख खरीद और इंजीनियरिंग बिंदुओं के रूप में माना जाना चाहिए।
इस बोलार्ड को परियोजना की आवश्यकता के अनुसार कास्ट सी-एमएन स्टील, कास्ट स्टील, कास्ट स्टेनलेस स्टील, कास्ट आयरन, या डक्टाइल कास्ट आयरन / एसजी आयरन में आपूर्ति की जा सकती है। सामान्य उत्पादन में, लकड़ी के पैटर्न कास्टिंग का उपयोग हानिकारक गैस छिद्रों और स्लैग समावेशन के जोखिम को कम करते हुए कास्टिंग आकार, मोल्ड सटीकता और संक्रमण गुणवत्ता को नियंत्रित करने में मदद के लिए किया जाता है। स्थानीय तनाव एकाग्रता को कम करने के लिए सींग और शरीर के चारों ओर चिकने गोलाकार संक्रमण समाप्त हो जाते हैं। ग्राहक विनिर्देश, टर्मिनल मालिक या अनुमोदन प्रक्रिया द्वारा आवश्यक होने पर यूटी, एमटी और एफईए समीक्षा की व्यवस्था की जा सकती है।
त्वरित विशिष्टताएँ
- उत्पाद प्रकार: बोल्ट एंकरेज स्टैगहॉर्न डॉक बोलार्ड → पोत बर्थिंग और सुरक्षित संचालन के लिए क्वेसाइड मूरिंग पॉइंट।
- नाममात्र क्षमता सीमा: 10 से 150 टन → प्रारंभिक बोलार्ड चयन के लिए उपयोग किया जाता है; अंतिम एसडब्ल्यूएल/अनुमेय लोड मार्किंग परियोजना डिजाइन अनुमोदन के बाद होनी चाहिए।
- बोल्ट की मात्रा: 5 से 7 एंकरेज बोल्ट → क्वे फाउंडेशन में मूरिंग बल को स्थानांतरित करने में मदद करने के लिए बोलार्ड आकार के साथ बोल्ट संख्या बढ़ जाती है।
- सामग्री विकल्प: कास्ट सी-एमएन स्टील, कास्ट स्टील, कास्ट स्टेनलेस स्टील, कास्ट आयरन, डक्टाइल कास्ट आयरन / एसजी आयरन → अंतिम ग्रेड की पुष्टि परियोजना विनिर्देश द्वारा की जाती है।
- कास्टिंग विधि: सामान्य उत्पादन मार्ग के रूप में लकड़ी के पैटर्न की कास्टिंग → नियंत्रित आकार, चिकनी बदलाव और कास्टिंग गुणवत्ता नियंत्रण का समर्थन करती है।
- रस्सी के लीड कोण का संदर्भ: आपूर्ति किए गए आंकड़ों के अनुसार ऊर्ध्वाधर -45° से +45°, क्षैतिज 0° से 180° → वास्तविक रस्सी की दिशा को बर्थ व्यवस्था के साथ जांचा जाना चाहिए।
- एंकरेज सिस्टम: हॉट-डिप गैल्वेनाइज्ड कार्बन स्टील एंकरेज बोल्ट → ताकत और संक्षारण प्रतिरोध के लिए चयनित; ग्रेड, व्यास और लंबाई की पुष्टि की जानी है।
- सतह का उपचार: Sa 2.5 ब्लास्टिंग + संदर्भ के रूप में एक परत एपॉक्सी शॉप प्राइमर → पॉलिश, गैल्वेनाइज्ड, पेंट, या निर्दिष्ट होने पर अनुकूलित उपचार उपलब्ध है।
मुख्य तकनीकी पैरामीटर
बोल्ट एंकरेज स्टैगहॉर्न डॉक बोलार्ड के लिए मुख्य वेबपेज आयाम। जब तक अन्यथा न कहा जाए, आयाम मिमी में हैं। चयन संदर्भ के लिए आपूर्ति किए गए डेटा से क्षमता उद्धृत की गई है; परियोजना दस्तावेजों के अनुसार अंतिम एसडब्ल्यूएल, अनुमेय लोड मार्किंग, सुरक्षा कारक आधार और नींव डिजाइन की पुष्टि की जानी चाहिए।
| क्षमता (टन) |
ए | डी | ई | एफ | जी | एच | जे | के | पेंच नहीं। |
| 10 | 166 | 352 | 55 | 350 | 305 | 102 | 382 | 115 | 5 |
| 15 | 178 | 400 | 65 | 400 | 350 | 130 | 420 | 127 | 5 |
| 20 | 203 | 467 | 70 | 485 | 405 | 165 | 410 | 165 | 5 |
| 30 | 254 | 530 | 75 | 610 | 570 | 265 | 505 | 185 | 5 |
| 40 | 300 | 617 | 75 | 610 | 610 | 305 | 60 | 210 | 5 |
| 50 | 300 | 598 | 85 | 762 | 660 | 280 | 560 | 230 | 5 |
| 60 | 300 | 604 | 70 | 762 | 660 | 280 | 560 | 230 | 6 |
| 75 | 355 | 742 | 95 | 850 | 725 | 305 | 760 | 240 | 7 |
| 100 | 360 | 774 | 115 | 965 | 840 | 356 | 760 | 240 | 7 |
| 150 | 430 | 850 | 115 | 1015 | 915 | 380 | 840 | 280 | 7 |
चयन एवं पूछताछ गाइड
चरण 1: बर्थ मूरिंग डिज़ाइन, पोत के आकार, रस्सी की व्यवस्था और लीड कोण के अनुसार स्टैगहॉर्न डॉक बोलार्ड प्रकार और 10 से 150 टन की आवश्यक क्षमता की पुष्टि करें।
चरण 2: सामग्री की आवश्यकता की पुष्टि करें: कास्ट सी-एमएन स्टील, कास्ट स्टील, कास्ट स्टेनलेस स्टील, कास्ट आयरन, या डक्टाइल कास्ट आयरन / एसजी आयरन। यदि पहनने का प्रतिरोध या प्रभाव व्यवहार महत्वपूर्ण है, तो आवश्यक सामग्री ग्रेड को स्पष्ट रूप से बताएं।
चरण 3: एंकरेज व्यवस्था की पुष्टि करें: यदि आवश्यक हो तो बोल्ट मात्रा, बोल्ट लेआउट, बोल्ट सामग्री, कोटिंग, ताकत ग्रेड, व्यास, लंबाई, एम्बेडेड गहराई, नट, वॉशर और इंस्टॉलेशन टेम्पलेट।
चरण 4: सतह के उपचार की पुष्टि करें: Sa 2.5 ब्लास्टिंग + शॉप प्राइमर, अंतिम पेंट सिस्टम, रंग, कोटिंग की मोटाई, पॉलिशिंग आवश्यकता, या बोल्ट के लिए हॉट-डिप गैल्वनाइजिंग आवश्यकता।
चरण 5: निरीक्षण और इंजीनियरिंग दस्तावेजों की पुष्टि करें: सामग्री प्रमाणपत्र, आयामी निरीक्षण, यूटी/एमटी, एफईए गणना, लोड आधार, वर्ग/तृतीय-पक्ष गवाह निरीक्षण, या यदि आवश्यक हो तो टर्मिनल मालिक की मंजूरी।
चरण 6: प्रतिस्थापन परियोजनाओं के लिए मात्रा, स्थापना स्थिति, एप्लिकेशन पोर्ट/बर्थ जानकारी, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, जीए ड्राइंग, फाउंडेशन ड्राइंग और मौजूदा बोलार्ड तस्वीरें प्रदान करें।
संरचना
स्टैगहॉर्न के आकार का ढला हुआ शरीर | गोलाकार सींग संक्रमण | रस्सी-लपेटने का संपर्क क्षेत्र | निकला हुआ किनारा आधार | एंकरेज बोल्ट छेद | हॉट-डिप गैल्वेनाइज्ड एंकरेज बोल्ट | क्वे फाउंडेशन कनेक्शन | चित्रित या निर्दिष्ट सतह उपचार
कास्टिंग, एंकरेज और इंजीनियरिंग लाभ
- स्टैगहॉर्न के आकार का सिर रस्सियों को घुमाने और घाट के घाटों पर पकड़ने में सहायता करता है, जहां जहाज अलग-अलग लंगर दिशाओं से बोलार्ड तक पहुंच सकते हैं।
- लकड़ी के पैटर्न की कास्टिंग अंतिम मशीनिंग, ड्रेसिंग और सतह के उपचार से पहले मोल्ड के आकार, आयामी स्थिरता और घुमावदार संक्रमण क्षेत्रों को नियंत्रित करने में मदद करती है।
- कास्टिंग गुणवत्ता एक महत्वपूर्ण नियंत्रण बिंदु है क्योंकि हानिकारक गैस छिद्र, स्लैग समावेशन, या उच्च तनाव वाले क्षेत्रों में सिकुड़न संकेत मूरिंग सुरक्षा और निरीक्षण स्वीकृति को प्रभावित कर सकते हैं।
- स्थानीय तनाव एकाग्रता को कम करने और तेज रस्सी-संपर्क क्षेत्रों से बचने के लिए सींग और शरीर के चारों ओर चिकनी चाप संक्रमण समाप्त हो गए हैं।
- डक्टाइल कास्ट आयरन / एसजी आयरन का चयन तब किया जा सकता है जब प्रोजेक्ट को सामग्री ग्रेड की पुष्टि के अधीन सामान्य ग्रे कास्ट आयरन की तुलना में बेहतर पहनने और प्रभाव-प्रतिरोध विशेषताओं की आवश्यकता होती है।
- हॉट-डिप गैल्वेनाइज्ड कार्बन स्टील एंकरेज बोल्ट नींव कनेक्शन के लिए संक्षारण प्रतिरोध प्रदान करते हैं; बोल्ट ताकत ग्रेड और एम्बेडेड विवरण बर्थ फाउंडेशन डिजाइन का पालन करना चाहिए।
- यूटी और एमटी निरीक्षण की व्यवस्था ग्राहक की आवश्यकता के अनुसार की जा सकती है, जिसमें निरीक्षण का दायरा, स्वीकृति मानदंड और उत्पादन से पहले गवाह की आवश्यकता की पुष्टि की जाती है।
- निर्दिष्ट लोड मामलों के तहत हॉर्न ट्रांज़िशन, बेस, बोल्ट-होल क्षेत्र और फाउंडेशन इंटरफ़ेस पर तनाव वितरण की समीक्षा करने के अनुरोध पर एफईए-आधारित गणना उपलब्ध है।
कस्टम विशेषताएँ
- उत्पाद का नाम: स्टैगहॉर्न डॉक बोलार्ड → पोत रस्सी को सुरक्षित करने के लिए क्वेसाइड मूरिंग बोलार्ड।
- क्षमता सीमा: 10-150 टन → बर्थ डिज़ाइन लोड और पोत मौरिंग व्यवस्था के अनुसार चयनित।
- सामग्री: कास्ट सी-एमएन स्टील / कास्ट स्टील / कास्ट स्टेनलेस स्टील / कास्ट आयरन / डक्टाइल कास्ट आयरन / एसजी आयरन → उत्पादन से पहले अंतिम सामग्री मानक और ग्रेड की पुष्टि की जानी चाहिए।
- कास्टिंग विधि: लकड़ी के पैटर्न की कास्टिंग → आकार, दीवार परिवर्तन और कास्टिंग सतह की गुणवत्ता को नियंत्रित करने में मदद करती है।
- सुरक्षा कारक: आपूर्ति के अनुसार 3 गुना → अंतिम डिज़ाइन सुरक्षा कारक और एसडब्ल्यूएल/अनुमेय लोड मार्किंग को परियोजना अनुमोदन आवश्यकता का पालन करना चाहिए।
- लीड कोण: आपूर्ति किए गए डेटा के अनुसार -45° से +45° ऊर्ध्वाधर और 0° से 180° क्षैतिज → वास्तविक रस्सी दिशा की पुष्टि बर्थ लेआउट ड्राइंग से की जानी चाहिए।
- एंकरेज बोल्ट: हॉट-डिप गैल्वेनाइज्ड कार्बन स्टील → ताकत ग्रेड, व्यास, लंबाई, एंबेडमेंट, नट, वॉशर और बोल्ट टेम्पलेट की पुष्टि की जानी है।
- एनडीटी निरीक्षण: यूटी/एमटी अनुरोध पर उपलब्ध है → स्वीकृति मानदंड और निरीक्षण का दायरा आदेश में निर्दिष्ट किया जाना चाहिए।
- एफईए गणना: ग्राहक की आवश्यकता के अनुसार उपलब्ध → परिभाषित लोड मामलों के तहत तनाव एकाग्रता और फाउंडेशन इंटरफेस की जांच के लिए उपयोगी।
- भूतल उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर / पॉलिश / गैल्वनाइज्ड / अनुकूलित फिनिश → अंतिम प्रणाली बंदरगाह पर्यावरण और परियोजना विनिर्देश का पालन करती है।
यह काम किस प्रकार करता है
वेसल मूरिंग लाइन घाट के पास पहुंचती है → रस्सी को स्टैगहॉर्न बोलार्ड हेड के चारों ओर रखा जाता है → चिकने गोल संपर्क क्षेत्र रस्सी को मोड़ने और पकड़ने में सहायता करते हैं → मूरिंग बल को कास्ट बॉडी और फ़्लैंग्ड बेस के माध्यम से स्थानांतरित किया जाता है → एंकरेज बोल्ट लोड को घाट फाउंडेशन में स्थानांतरित करते हैं → परियोजना की आवश्यकता के अनुसार निरीक्षण और कोटिंग पूरी की जाती है
अनुप्रयोग
पोर्ट टर्मिनल | क्वेसाइड बर्थ | घाट | घाट | गोदी | शिपयार्ड | मरम्मत यार्ड | हार्बर मूरिंग स्टेशन | वाणिज्यिक समुद्री टर्मिनल | मौजूदा डॉक बोलार्ड का प्रतिस्थापन
प्रमाणपत्र और लाभ
प्रमाणपत्र और निरीक्षण दस्तावेज़ों को परियोजना की आवश्यकता, सामग्री ट्रैसेबिलिटी, एनडीटी स्कोप, लोड आधार और अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: तृतीय पक्ष निरीक्षण प्रमाणपत्र, पुल लोड परीक्षण प्रमाणपत्र।
ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या 10 से 150 टन क्षमता वाली रेंज अंतिम उत्पाद SWL है?
A1: तालिका चयन संदर्भ के लिए आपूर्ति की गई क्षमता मानों का उपयोग करती है। उत्पादन से पहले बर्थ परियोजना दस्तावेजों के अनुसार अंतिम एसडब्ल्यूएल, अनुमेय लोड मार्किंग, सुरक्षा कारक आधार, एंकरेज डिजाइन, नींव डिजाइन और अनुमोदन दायरे की पुष्टि की जानी चाहिए।
Q2: इस डॉक बोलार्ड के लिए कास्टिंग गुणवत्ता विशेष रूप से महत्वपूर्ण क्यों है?
ए2: डॉक बोलार्ड सुरक्षा से संबंधित मूरिंग घटक हैं। हॉर्न संक्रमण, आधार, बोल्ट-छेद क्षेत्र, या रस्सी-संपर्क सतह में हानिकारक कास्टिंग संकेत लोड स्थानांतरण और सुरक्षा को प्रभावित कर सकते हैं। नियंत्रित कास्टिंग, चिकनी त्रिज्या परिष्करण, आयामी निरीक्षण और वैकल्पिक यूटी / एमटी निरीक्षण इस जोखिम को कम करने में मदद करते हैं।
Q3: एंकरेज बोल्ट का ऑर्डर देने से पहले क्या पुष्टि की जानी चाहिए?
A3: बोल्ट की मात्रा, व्यास, लंबाई, सामग्री, शक्ति ग्रेड, हॉट-डिप गैल्वनाइजिंग आवश्यकता, नट, वॉशर, एम्बेडेड गहराई, बोल्ट टेम्पलेट, नींव ड्राइंग और साइट स्थापना स्थिति की पुष्टि करें। यदि ये विवरण निर्दिष्ट नहीं हैं, तो अंतिम निर्माण से पहले उनकी पुष्टि की जानी चाहिए।
