स्टील वेदरटाइट सिंगल लीफ डोर्स विथ डॉग्स दोनों साइड ओपनिंग मरीन आउटफिट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | जीबी/टी 3477-2008 | सामग्री: | हल्के स्टील, स्टेनलेस स्टील |
|---|---|---|---|
| परीक्षा: | नली परीक्षण, चाक परीक्षण | आयाम: | अनुकूलित, ग्राहक की ड्राइंग के रूप में, मानक के रूप में |
| अनुप्रयोग प्रकार: | मौसमरोधी | पत्ती का प्रकार: | एकल पत्ता |
| आवेदन स्थान: | आवास, डेक हाउस, पूर्वानुमान, बल्कहेड, सीमा | खुले प्रकार का: | टिका हुआ, कुत्ते |
| बंद करने वाला यंत्र: | पायरेसी विरोधी | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि |
| प्रमुखता देना: | क्विक एक्शन स्टील वेदरटाइट डोर,जहाजों पर आईएसओ वेदरटाइट दरवाजे,जहाजों पर स्टील वेदरटाइट दरवाजे |
||
उत्पाद विवरण

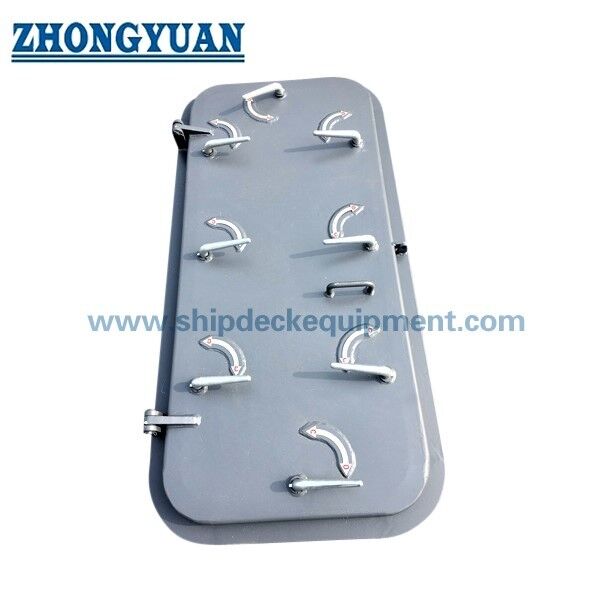

स्टील वेदरटाइट सिंगल लीफ डोर्स विथ डॉग्स दोनों साइड ओपनिंग
विवरण:
जीबी/टी 3477 टाइप ए स्टील वेदरटाइट सिंगल लीफ डोर जिसमें डॉग्स दोनों साइड ओपनिंग हैंतुमफ्रीबोर्ड डेक या डेक हाउस के ऊपर स्तर 1 अधिरचना के द्वार के लिए sed।यह जहाज के डेक हाउस और सुपरस्ट्रक्चर की लंबाई 0.1-0.7 की सीमा में लागू है।इसे दोनों तरफ से खोला जा सकता है।सामग्री हल्के स्टील या स्टेनलेस स्टील हो सकती है।नली परीक्षण 0.2 बार 12 मिमी नोजल के साथ 1.5 मीटर की दूरी पर।
मुख्य तकनीकी विनिर्देश:
1. मानक: जीबी / टी 3477-2008
2. सामग्री: हल्के स्टील, स्टेनलेस स्टील;
3. टेस्ट: नली टेस्ट, चाक टेस्ट,
4. आयाम: अनुकूलित, ग्राहक के चित्र के रूप में, मानक के रूप में
5. आवेदन का प्रकार: वेदरटाइट,
6. पत्ता प्रकार: सिंगल लीफ,
7. आवेदन स्थान: आवास, डेक हाउस, पूर्वानुमान, बल्कहेड, सीमा
8. ओपन टाइप: हिंगेड, डॉग्स,
10. क्लोजिंग डिवाइस: एंटी-पायरेसी
11. वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी जीएल, एलआर, केआर, आईआरएस, आरएस, आदि।
मुख्य तकनीकी पैरामीटर:
| चौखट खोलना एचएक्सडब्ल्यू |
दरवाजा का पत्ता H1XW1 |
दीवार खोलना एच2 एक्स डब्ल्यू2 AF Type टाइप करें त्रिज्या 80 |
दीवार खोलना एच2 एक्स डब्ल्यू2 आयु टाइप करें त्रिज्या 80 |
दरवाजा पत्ता प्लेट मोटाई लंबाई की जहाज L≤80m |
दरवाजा पत्ता प्लेट मोटाई लंबाई की जहाज एल>बीओ |
डोर लीफ स्टिफ़नर साइज़ B x T जहाज की लंबाई L≤80m |
डोर लीफ स्टिफ़नर साइज़ B x T जहाज एल की लंबाई 80-120m |
डोर लीफ स्टिफ़नर साइज़ B x T जहाज एल 120-150m . की लंबाई |
डोर लीफ स्टिफ़नर साइज़ B x T जहाज एल की लंबाई 150-210m |
डोर लीफ स्टिफ़नर साइज़ B x T जहाज एल की लंबाई 210-300m |
कुत्ता संख्या स्थान एच3 |
दरवाजा पत्ता वजन (6 मिमी) किलोग्राम |
दरवाजा पत्ता वजन (8 मिमी) किलोग्राम |
|
| 1200X600 |
(एच+55) एक्स (डब्ल्यू+55) |
(एच+100)एक्स (डब्ल्यू+100) | 6 | - | 75X6 | - | - | 6 | 350 | 123.8 | - | |||
| 1400X600 | 8 | - | 65X9 | 65X9 | 75X9 | ## | 152. 33 | 176.56 | ||||||
| 1400X700 | 75X9 | 75X12 | 75X 12 | 90X12 | 158. 26 | 180. 00 | ||||||||
| 1400X750 | 90X9 | 162. 24 | 192. 33 | |||||||||||
| 1400X800 | - | 90 एक्स 12 | 90X 12 | 90X 12 | 8 | - | 204.66 | |||||||
| 1400X900 | 90X9 | 100X 12 | 222.47 | |||||||||||
| 1500X600 | 75X6 | 75X 12 | 90X12 | 6 | 41 0 | 164. 43 | ||||||||
| 1500X700 | 75X12 | 75X9 | 188. 62 | |||||||||||
| 1600X800 | 90X12 | 90X 12 | 90X 12 | 8 | 217.8 | |||||||||
| 1600X600 | 65X9 | 75X9 | 75 एक्स 12 | 6 | ## | 188. 14 | ||||||||
| 1600X700 | 75X12 | 90X12 | 90X12 | 90X 12 | 217. 14 | |||||||||
| 1600X750 | 90X9 | 216.48 | ||||||||||||
| 1600X800 | 90X12 | 100X 12 | 100X 12 | 8 | 219. 25 | |||||||||
| 1600X900 | 125X9 | 242.57 | ||||||||||||
| 1650X650 | 75X6 | 90X9 | 90 एक्स 12 | 90 एक्स 12 | 6 | 186. 59 | ||||||||
| 1650X700 | 75X 12 | 90X12 | 200.59 | |||||||||||
| 1700X600 | 75X6 | 90X9 | 90X9 | 179.59 | ||||||||||
| 1700X700 | 75X12 | 90X 12 | 125X9 | 205. 25 | ||||||||||
| 1700X800 | 90X12 | 100X12 | 8 | 230.9 | ||||||||||
कुत्तों के साथ स्टील वेदरटाइट सिंगल लीफ डोर का ड्राइंग दोनों साइड ओपनिंग मरीन आउटफिट
