एकल लीवर त्वरित कार्रवाई समुद्री मौसम प्रतिरोधी स्टील दरवाजा GB / T 3477-2023
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | जीबी/टी 3477 | सामग्री: | माइल्ड स्टील, स्टेनलेस स्टील, एल्युमीनियम |
|---|---|---|---|
| परीक्षा: | नली परीक्षण, वायु परीक्षण, चाक परीक्षण, जैसा लागू हो | आयाम: | अनुकूलित, ग्राहक की ड्राइंग के रूप में, मानक के रूप में |
| अनुप्रयोग प्रकार: | मौसमरोधी | पत्ती का प्रकार: | सिंगल लीफ, डबल लीफ, सिंगल स्किन |
| आवेदन स्थान: | आवास, डेक हाउस, पूर्वानुमान, बल्कहेड, सीमा | खुले प्रकार का: | स्लाइडिंग, हिंज्ड, हैंड व्हील क्विक ऑपरेट, लीवर ऑपरेट, डॉग हैंडल, आदि। |
| शक्ति संसाधन: | वायवीय, इलेक्ट्रिक, हाइड्रोलिक, मैनुअल | बंद करने वाला यंत्र: | पायरेसी विरोधी |
| वर्गीकरण प्रमाण पत्र: | प्रकार अनुमोदन, ईसी मेड प्रकार अनुमोदन, सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, | ||
| प्रमुखता देना: | हिंगेड वॉटरटाइट डोर,स्टील हिंगेड वॉटरटाइट डोर,सीसीएस वॉटरटाइट स्टील डोर; |
||
उत्पाद विवरण

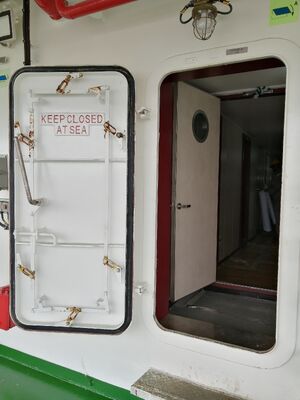

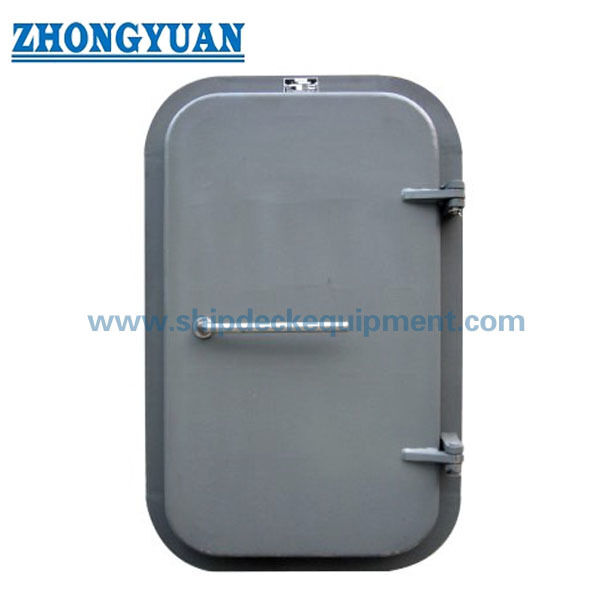

एकल-लीवर त्वरित-क्रिया समुद्री मौसम-तंग स्टील दरवाजा | GB/T 3477-2023
उत्पाद अवलोकन
एकल-लीवर त्वरित-क्रिया समुद्री मौसम-तंग स्टील दरवाजा एक मैन्युअल रूप से संचालित, एकल-पत्ती काज वाला बंद करने वाला उपकरण है जो सुपरस्ट्रक्चर, डेकहॉउस, फोरकास्टल्स और फ्रीबोर्ड डेक के ऊपर समान सीमाओं में खुले पहुंच के लिए है। एक केंद्रीय ऑपरेटिंग लीवर लिंक्ड क्लैंपिंग पॉइंट्स को हिलाता है ताकि दरवाजे की पत्ती को फ्रेम गैस्केट के खिलाफ समान रूप से खींचा जा सके, जिससे व्यक्तिगत डॉग हैंडल की तुलना में तेजी से बंद हो सके और एक निरंतर मौसम-तंग सील बनी रहे।
यह पृष्ठ एक मौसम-तंग बाहरी दरवाजे को कवर करता है, न कि एक जलरोधक बल्कहेड दरवाजे और न ही एक प्रमाणित अग्नि दरवाजे को। वर्तमान चीनी मानक GB/T 3477-2023 है, जिसने GB/T 3477-2008 को प्रतिस्थापित किया है और यह ISO 6042:2015 से संबंधित है। लोड लाइन पोजीशन 1 या पोजीशन 2 में स्थापना को जहाज व्यवस्था, सिल या कोमिंग ऊंचाई, उद्घाटन दिशा, आसपास की संरचना, ध्वज आवश्यकताओं और वर्गीकरण-सोसाइटी अनुमोदन के विरुद्ध पुष्टि की जानी चाहिए। नीचे दिए गए आयाम उपयोगकर्ता द्वारा आपूर्ति की गई तालिका को पुन: प्रस्तुत करते हैं और उत्पादन से पहले चयनित अनुमोदित ड्राइंग के विरुद्ध पुष्टि की आवश्यकता होती है।
त्वरित विनिर्देश
- मानक संदर्भ: GB/T 3477-2023, ISO 6042:2015 के साथ एक अंतरराष्ट्रीय संदर्भ के रूप में → सटीक दरवाजा प्रकार, मानक संस्करण और अनुमोदित ड्राइंग को खरीद आदेश में बताया जाना चाहिए।
- दरवाजा विन्यास: एकल-पत्ती काज वाला स्टील दरवाजा एकल-लीवर त्वरित-क्रिया क्लैंपिंग के साथ → एक ऑपरेटिंग आंदोलन पत्ती के चारों ओर लिंक्ड सुरक्षित बिंदुओं को सक्रिय करता है।
- नाममात्र उद्घाटन सीमा: 1000 × 600 से 1600 × 700 मिमी → चयन में स्पष्ट मार्ग, भागने की पहुंच, उपकरण की आवाजाही और उपलब्ध दरवाजे-झूलने की जगह पर विचार किया जाना चाहिए।
- कोने की त्रिज्या: R100 नाममात्र उद्घाटन, R150 कट-आउट और R200 समग्र रूपरेखा → गोल कोने उचित संरचनात्मक संक्रमण को सरल बनाते हैं और उद्घाटन पर स्थानीय तनाव एकाग्रता को कम करते हैं।
- पत्ती प्लेट की मोटाई: 8 मिमी आपूर्ति की गई तालिका में एक सामान्य मान के रूप में दिखाया गया है → प्रत्येक सूचीबद्ध आकार और अंतिम सुदृढीकरण व्यवस्था के लिए प्रयोज्यता को अनुमोदित ड्राइंग से पुष्टि की जानी चाहिए।
- स्थापना स्थान: फ्रीबोर्ड डेक के ऊपर उजागर सुपरस्ट्रक्चर या डेकहॉउस सीमाएं → केवल पोजीशन 1 / पोजीशन 2 पदनाम पूर्ण सिल और संरचनात्मक आवश्यकता निर्धारित नहीं करता है।
- बंद करना और सील करना: लिंक्ड क्लैंप, गैस्केटेड फ्रेम और काज वाली पत्ती → फ्रेम की सपाटता, काज संरेखण और समान गैस्केट संपीड़न विश्वसनीय होज़-परीक्षण प्रदर्शन के लिए महत्वपूर्ण हैं।
- निरीक्षण और विकल्प: कार्यात्मक, चाक-संपर्क, होज़ या वायु परीक्षण जैसा लागू हो; सुरक्षा उपकरण, स्टेनलेस-स्टील संस्करण और विशेष कोटिंग परियोजना विकल्प हैं → सटीक दायरा वर्ग, ध्वज और अनुमोदित डिजाइन के अधीन है।
मुख्य तकनीकी पैरामीटर
| नहीं। | नाममात्र आकार LxBxR100 |
कटआउट L1 x B1 x R150 |
रूपरेखा आकार L2 x B2 x R200 |
पत्ती प्लेट की मोटाई मिमी |
| 1 | 1000x600 | 1100x700 | 1200x800 | 8 |
| 2 | 1200x600 | 1300x700 | 1400x800 | |
| 3 | 1400x600 | 1500x 700 | 1600x800 | |
| 4 | 1400x700 | 1500x800 | 1600x900 | |
| 5 | 1500x600 | 1600x700 | 1700x800 | |
| 6 | 1500x700 | 1600x800 | 1700x900 | |
| 7 | 1600x600 | 1700x 700 | 1800x800 | |
| 8 | 1600x700 | 1700x800 | 1800x900 |
चयन और पूछताछ गाइड
चरण 1: शासी आधार की पुष्टि करें: GB/T 3477-2023, ISO 6042:2015 संदर्भ, शिपयार्ड ड्राइंग, वर्ग नियम और ध्वज / लोड लाइन आवश्यकता। बताएं कि क्या एक मानक या परियोजना-विशिष्ट दरवाजे की आवश्यकता है।
चरण 2: नाममात्र स्पष्ट उद्घाटन और उद्घाटन हाथ का चयन करें। आवश्यक बाहरी या आंतरिक झूलना, मौसम की तरफ से देखे जाने वाले काज की तरफ, अंदर / बाहर लीवर व्यवस्था, स्पष्ट भागने का मार्ग और उपलब्ध झूलने की मंजूरी प्रदान करें।
चरण 3: स्थापना सीमा प्रदान करें: जहाज का प्रकार, सटीक डेक और फ्रेम स्थिति, लोड लाइन पोजीशन 1 या 2 जहां लागू हो, सिल या कोमिंग ऊंचाई, बल्कहेड प्लेट की मोटाई, कट-आउट, आसपास के स्टिफ़नर और वेल्डिंग पहुंच।
चरण 4: निर्माण सामग्री और जंग प्रणाली की पुष्टि करें। यह पृष्ठ मुख्य रूप से हल्के स्टील निर्माण को कवर करता है; स्टेनलेस-स्टील आपूर्ति के लिए ग्रेड और गैल्वेनिक-अलगाव विवरण की आवश्यकता होती है, जबकि एल्यूमीनियम को स्टील-डोर मानक के तहत माने जाने के बजाय एक अलग अनुमोदित दरवाजा डिजाइन के रूप में माना जाना चाहिए।
चरण 5: सीलिंग और ऑपरेटिंग पैकेज की पुष्टि करें: गैस्केट सामग्री और अनुभाग, लिंक्ड क्लैंप की संख्या और समायोजन सीमा, होल्ड-ओपन डिवाइस, ऑपरेटिंग-बल आवश्यकता, एंटी-पायरेसी या आंतरिक सुरक्षा व्यवस्था, और आपातकालीन भागने या दोनों तरफ से संचालन को प्रभावित करने वाला कोई भी प्रतिबंध।
चरण 6: निरीक्षण और दस्तावेज़ीकरण की पुष्टि करें: आयामी और कार्यात्मक जांच, चाक-संपर्क परीक्षण, होज़ या अनुमोदित वायु परीक्षण, कोटिंग निरीक्षण, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, वर्ग गवाह / उत्पाद प्रमाण पत्र, मात्रा, पैकिंग, गंतव्य और वितरण समय।
संरचना
वेल्डेड स्टील दरवाजा फ्रेम | गोल-कोने वाले जहाज-संरचना कट-आउट | सुदृढीकरण के साथ एकल-त्वचा स्टील पत्ती अनुमोदित ड्राइंग के अनुसार | हेवी-ड्यूटी काज | एकल ऑपरेटिंग लीवर | यांत्रिक लिंकेज | समायोज्य परिधि क्लैंप / डॉग्स | निरंतर प्रतिस्थापन योग्य गैस्केट | अनुमोदित के रूप में अंदर और बाहर ऑपरेटिंग व्यवस्था | निर्दिष्ट होने पर होल्ड-ओपन और सुरक्षा उपकरण
मौसम-तंग डिजाइन, स्थापना और गुणवत्ता लाभ
- एकल-लीवर तंत्र एक आंदोलन में कई लिंक्ड क्लैंपिंग पॉइंट्स को बंद करता है, जिससे बंद होने का समय कम हो जाता है और ऑपरेटर को अलग-अलग समायोजित डॉग हैंडल की तुलना में अधिक सुसंगत संपीड़न लागू करने में मदद मिलती है।
- एक निरंतर गैस्केटेड बैठने की रेखा केवल तभी प्रभावी होती है जब फ्रेम निर्माण और जहाज पर वेल्डिंग के बाद सपाट रहता है। फ्रेम विरूपण, असमान वेल्ड अनुक्रम या खराब संरेखित काज स्थानीय रिसाव पैदा कर सकते हैं, भले ही ऑपरेटिंग लीवर सही ढंग से चलता हो।
- R100 / R150 / R200 कोने की प्रगति स्पष्ट उद्घाटन, कट-आउट और बाहरी फ्रेम रूपरेखा के बीच एक व्यावहारिक संक्रमण प्रदान करती है। शिपयार्ड को उद्घाटन को चौकोर काटने के बजाय अनुमोदित कोने की त्रिज्या और सुदृढीकरण ज्यामिति को बनाए रखना चाहिए।
- लोड लाइन अनुप्रयोगों के लिए, दरवाजा असेंबली को सीमा से स्थायी रूप से और मजबूती से जोड़ा जाना चाहिए, आसपास की संरचना के लिए उपयुक्त ताकत होनी चाहिए, स्थायी रूप से संलग्न गैस्केट और क्लैंपिंग व्यवस्था का उपयोग करना चाहिए, और अनुमोदित विन्यास में दोनों तरफ से संचालित होना चाहिए।
- खुले सुपरस्ट्रक्चर सिरों पर दरवाजे आम तौर पर बाहर की ओर खुलते हैं जब तक कि प्रशासन या अनुमोदित जहाज डिजाइन किसी अन्य व्यवस्था की अनुमति न दे। इसलिए उद्घाटन की दिशा, काज की तरफ, रेलिंग हस्तक्षेप, भागने के मार्ग और समुद्री प्रभाव की दिशा की एक साथ समीक्षा की जानी चाहिए।
- होज़ परीक्षण पानी के स्प्रे के तहत पूर्ण सीलिंग लाइन की जांच करता है, जबकि चाक-संपर्क परीक्षण अंतिम परीक्षण से पहले असमान गैस्केट संपर्क की पहचान करने में मदद करता है। वायु परीक्षण केवल तभी उपयोग किया जा सकता है जब परियोजना विनिर्देश और भाग लेने वाले प्राधिकरण द्वारा स्वीकार किया गया हो।
- एक एंटी-पायरेसी या अतिरिक्त सुरक्षा उपकरण को भागने में अनियंत्रित बाधा के रूप में नहीं जोड़ा जाना चाहिए। सटीक व्यवस्था की समीक्षा जहाज सुरक्षा योजना, परिचालन प्रक्रिया, ध्वज आवश्यकता और वर्ग अनुमोदन के विरुद्ध की जानी चाहिए।
- इस मानक मौसम-तंग दरवाजे के लिए कोई अग्नि रेटिंग का दावा नहीं किया गया है। ए-क्लास या बी-क्लास सीमाओं के लिए एक अलग से परीक्षण और प्रमाणित अग्नि-दरवाजे के निर्माण की आवश्यकता होती है जिसमें संगत फ्रेम, इन्सुलेशन, हार्डवेयर और प्रवेश विवरण हों।
कस्टम विशेषताएँ
- मानक: GB/T 3477-2023 → समुद्री मौसम-तंग एकल-पत्ती स्टील दरवाजों के लिए वर्तमान चीनी मानक; चयनित विन्यास को अनुमोदित ड्राइंग से मेल खाना चाहिए।
- अंतर्राष्ट्रीय संदर्भ: ISO 6042:2015 → मौसम-तंग एकल-पत्ती स्टील दरवाजों के लिए मुख्य आयाम, सामग्री, गुणवत्ता और निर्माण की स्थिति को कवर करता है।
- दरवाजा प्रकार: एकल-पत्ती काज वाला, एकल-लीवर त्वरित-क्रिया → मैनुअल लिंकेज गैस्केटेड पत्ती के चारों ओर कई सुरक्षित बिंदुओं को संचालित करता है।
- नाममात्र आकार: 1000 × 600 से 1600 × 700 मिमी तक आठ सूचीबद्ध उद्घाटन → कस्टम आयामों के लिए संरचनात्मक और अनुमोदन समीक्षा की आवश्यकता होती है।
- स्थापना स्थिति: सुपरस्ट्रक्चर, डेकहॉउस, फोरकास्टल या मशीनरी-केसिंग पहुंच फ्रीबोर्ड डेक के ऊपर → सटीक लोड लाइन स्थान और सिल आवश्यकता की पुष्टि की जानी चाहिए।
- सामग्री: हल्के स्टील मुख्य पृष्ठ आधार के रूप में → स्टेनलेस स्टील पर ग्रेड और जंग विवरण के साथ विचार किया जा सकता है; एल्यूमीनियम को स्टील-डोर मानक के तहत मानने के बजाय एक अलग अनुमोदित डिजाइन आधार की आवश्यकता होती है।
- सतह उपचार: परियोजना-विशिष्ट समुद्री कोटिंग प्रणाली → ब्लास्ट-क्लीनिंग ग्रेड, प्राइमर, मध्यवर्ती कोट, फिनिश रंग और शुष्क-फिल्म मोटाई की पुष्टि की जानी है।
- परीक्षण: कार्यात्मक, गैस्केट-संपर्क और मौसम-तंगता परीक्षण → विधि, दबाव / नोजल की स्थिति, अवधि, स्वीकृति और गवाह का दायरा अनुमोदित विनिर्देश का पालन करता है।
- सुरक्षा विकल्प: एंटी-पायरेसी या आंतरिक सुरक्षित व्यवस्था समीक्षा के अधीन उपलब्ध है → आपातकालीन पहुंच, दोनों तरफ से संचालन और जहाज प्रक्रियाओं के साथ संगत होना चाहिए।
- प्रमाणन: निर्माता दस्तावेज़ीकरण, सामग्री प्रमाण पत्र, प्रकार अनुमोदन या व्यक्तिगत वर्ग प्रमाणन जैसा लागू हो → सटीक दायरा कोटेशन से पहले सहमत होना चाहिए।
यह कैसे काम करता है
ऑपरेटर एकल लीवर को हिलाता है → यांत्रिक लिंकेज परिधि क्लैंप को चलाता है → दरवाजे की पत्ती को फ्रेम की ओर समान रूप से खींचा जाता है → निरंतर गैस्केट को बैठने की रेखा के साथ संपीड़ित किया जाता है → मौसम-तंग क्लोजर की पुष्टि की जाती है → रिवर्स लीवर आंदोलन खोलने के लिए क्लैंप को छोड़ देता है
अनुप्रयोग
खुले सुपरस्ट्रक्चर सिरे की बल्कहेड | डेकहॉउस बाहरी पहुंच | फोरकास्टल पहुंच | अनुमोदित होने पर कंपैनियनवे और मशीनरी-केसिंग पहुंच | कार्गो जहाज | टैंकर | टगबोट | वर्कबोट | समुद्री सेवा में अपतटीय समर्थन जहाज | नई इमारत और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
प्रमाण पत्र और निरीक्षण दस्तावेज सटीक उत्पाद डिजाइन, परियोजना विनिर्देश, ध्वज आवश्यकता, वर्ग अनुमोदन मार्ग और सहमत गवाह के दायरे के अनुसार व्यवस्थित किए जा सकते हैं। प्रकार अनुमोदन या ईसी एमईडी दस्तावेज़ीकरण को तब तक नहीं माना जाना चाहिए जब तक कि एक वैध प्रमाण पत्र सटीक दरवाजा मॉडल, आकार, सामग्री, बंद करने की तंत्र और इच्छित अनुप्रयोग को कवर न करे।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।

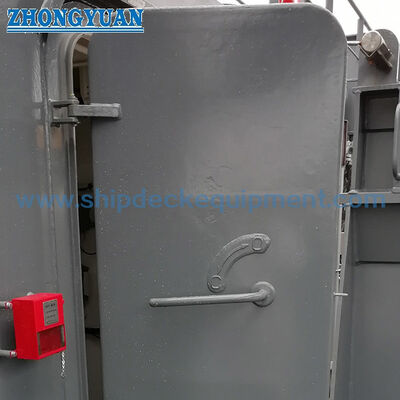

ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या यह उत्पाद एक जलरोधक दरवाजा है?
A1: नहीं। यह एक मौसम-तंग बाहरी दरवाजा है जिसका उद्देश्य ठीक से बंद होने पर मौसम और समुद्र के संपर्क से पानी के प्रवेश को रोकना है। इसे दबाव-प्रतिरोधी जलरोधक उपखंड दरवाजे के रूप में डिजाइन या प्रमाणित नहीं किया गया है जब तक कि एक अलग अनुमोदित जलरोधक डिजाइन की आपूर्ति न की जाए।
Q2: लोड लाइन पोजीशन 1 या पोजीशन 2 के लिए दरवाजा चुनने के लिए किस जानकारी की आवश्यकता है?
A2: जहाज जीए, सटीक डेक और फ्रेम स्थान, स्पष्ट उद्घाटन, सिल या कोमिंग ऊंचाई, उद्घाटन दिशा, काज की तरफ, आसपास की संरचना, वर्ग समाज और ध्वज आवश्यकता प्रदान करें। केवल स्थिति पदनाम पर्याप्त नहीं है क्योंकि लागू सिल, सीमा शक्ति और पहुंच नियम वास्तविक व्यवस्था पर निर्भर करते हैं।
Q3: ऑर्डर देने से पहले किन परीक्षणों और प्रमाणपत्रों की सामान्य रूप से पुष्टि की जाती है?
A3: आयामी और परिचालन जांच, गैस्केट-संपर्क सत्यापन, होज़ या अनुमोदित वायु परीक्षण, कोटिंग निरीक्षण, सामग्री ट्रेसबिलिटी, निर्माता प्रमाण पत्र और किसी भी वर्ग गवाह या उत्पाद प्रमाण पत्र की पुष्टि करें। परीक्षण की स्थिति और प्रमाणन का दायरा निर्माण से पहले सहमत होना चाहिए न कि मानक वितरण के रूप में माना जाना चाहिए।
