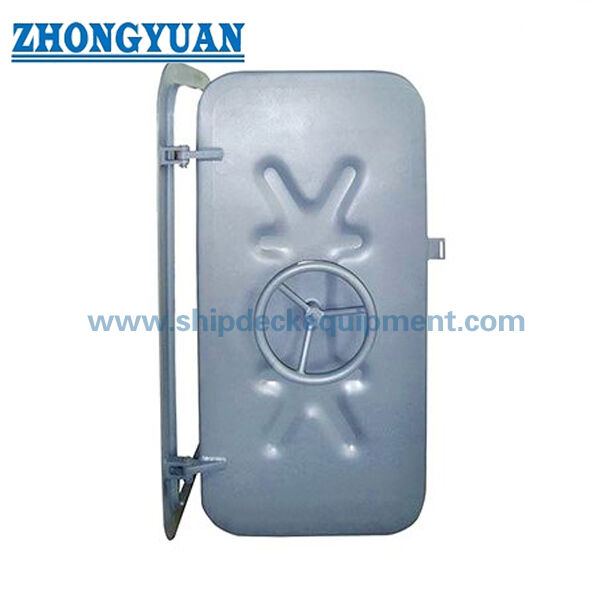

त्वरित-कार्यकारी स्टील जलरोधक दरवाजा दोहरे-तरफ़ा हैंडव्हील के साथ | समुद्री बल्कहेड काज वाला दरवाजा

दो तरफ़ के हैंडव्हील के साथ त्वरित-अभिनय इस्पात जलरोधक दरवाजा

उत्पाद का अवलोकन

यह त्वरित-अभिनय इस्पात जलरोधक दरवाजा एक मैन्युअल रूप से संचालित है,जलरोधक भागों में प्रवेश द्वारों के लिए एकल पत्ती वाला hinged दरवाजा जहां पोत की व्यवस्था और लागू नियम एक hinged त्वरित कार्य बंद करने की अनुमति देते हैं. दोनों ओर एक हैंडव्हील प्रदान की जाती है ताकि किसी भी डिब्बे से फिक्सिंग तंत्र को संचालित किया जा सके। इस्पात फ्रेम को सीधे बुलचेड में वेल्डिंग के लिए डिज़ाइन किया गया है,जबकि गोल-कोने खोलने, दरवाजे के पत्तों, टिकाओं, गस्केट सीट, और सुरक्षा व्यवस्था को अनुमोदित जहाज ड्राइंग के साथ समन्वित किया जाना चाहिए।

उपलब्ध आंकड़ों के अनुसार, सामान्य दबाव सीमा 0.05~0.06 एमपीए है, जो लगभग 5~6 मीटर के मीठे पानी के सिर के बराबर है। यह मूल्य परियोजना चयन संदर्भ है, एक सार्वभौमिक रेटिंग नहीं हैःआवश्यक डिजाइन दबाव, दबाव दिशा, स्थापना स्तर, भागों की श्रेणी और परीक्षण दबाव प्रत्येक पोत के लिए पुष्टि की जानी चाहिए।और पावर वर्शन अलग-अलग कॉन्फ़िगरेशन हैं और उन्हें एक उत्पाद दावे में तब तक नहीं जोड़ा जाना चाहिए जब तक कि पूरी असेंबली और अनुमोदन दायरे की पुष्टि नहीं की गई हो.

त्वरित विनिर्देश

• उत्पाद प्रकारः मैनुअल त्वरित-अभिनय hinged watertight door → bulkhead access के लिए बनाया गया जहां दोनों तरफ से तेजी से संचालन की आवश्यकता होती है और hinged closure स्वीकार किया जाता है।
• ऑपरेशनः प्रत्येक पक्ष पर हैंडव्हील → ऑपरेटर किसी भी डिब्बे से त्वरित-अभिनय सुरक्षा तंत्र को संलग्न या रिलीज़ कर सकता है।
• स्थापनाः वेल्डेड स्टील फ्रेम → बुलचेड कटआउट, आसपास के सुदृढीकरण, फ्रेम की सपाटता, वेल्ड अनुक्रम और विकृति नियंत्रण को अनुमोदित स्थापना ड्राइंग का पालन करना चाहिए।
• संदर्भ दबावः 0.05 ∙ 0.06 एमपीए → लगभग 5 ∙ 6 मीटर मीठे पानी का सिर; अंतिम डिजाइन और परीक्षण दबाव को पोत क्षति नियंत्रण और वर्ग की आवश्यकताओं से पुष्टि की जानी चाहिए।
• नाममात्र उद्घाटन सीमाः 1200 × 600 से 1600 × 800 मिमी → प्रवेश और व्यवस्था के चयन के लिए नौ उद्घाटन संयोजन सूचीबद्ध हैं।
• पत्ती प्लेट विकल्पः 6 / 8 / 10 मिमी → उपलब्ध संयोजन और अनुमानित भार चयनित स्पष्ट उद्घाटन पर निर्भर करता है।
• अनुमानित वजनः 124 से 238 किलोग्राम → हिंज समर्थन, हैंडलिंग, वेल्डिंग अनुक्रम, कमीशनिंग और स्पेयर पार्ट प्लानिंग के लिए प्रासंगिक।
• सामग्री और कार्यः नरम स्टील प्राथमिक विन्यास है → स्टेनलेस स्टील, एल्यूमीनियम, अग्नि-योग्य, गैस-प्रूफ, शोर-कम करने वाला, संचालित,या एंटी-पाइरेसी संस्करणों को अलग इंजीनियरिंग पुष्टि की आवश्यकता होती है.

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1:पुष्टि कीजिए कि नियत भाग और पहुँच मार्ग पर एक मैन्युअल हिंग वाले त्वरित-अभिनय वाले जलरोधक दरवाजे की अनुमति है।एक hinged दरवाजे के साथ एक मोटर संचालित स्लाइडिंग पानी का बंद दरवाजे के साथ विनिमेय नहीं है, जहां जहाज के नियमों एक स्लाइडिंग प्रकार की आवश्यकता होती है स्थानों में.

चरण 2:नाममात्र खोलने का चयन करें और पर्दाफाश कटआउट ड्राइंग, खोलने की दिशा, हिंज पक्ष, ढलान की ऊंचाई, आसन्न संरचना, इन्सुलेशन / अस्तर मोटाई प्रदान करें,और दोनों तरफ से परिचालन-स्वीकृति लिफाफा.

चरण 3:डिजाइन पानी के सिर या दबाव, दबाव दिशा, डिब्बे की व्यवस्था, क्षति जल रेखा आधार, और क्या दरवाजा एक तरफ से या दोनों तरफ से दबाव का सामना करना चाहिए।

चौथा कदम:दरवाजे और फ्रेम सामग्री, पत्ती प्लेट मोटाई, गास्केट सामग्री, हिंज और सुरक्षा सामग्री आवश्यकताओं, सतह तैयारी, कोटिंग प्रणाली, संक्षारण भत्ता की पुष्टि करें,और किसी भी स्टेनलेस स्टील इंटरफ़ेस विवरण.

चरण 5:आवश्यक कार्य की पुष्टि करें: केवल जलरोधक, मौसमरोधक, आग-योग्य, गैस-प्रूफ, शोर-कम करने वाला, एंटी-पायरसी लॉक, या पावर ऑपरेशन।और सुरक्षा कार्यों के लिए समर्पित डिजाइन सबूत की आवश्यकता होती है और एक मानक जलरोधक दरवाजे से नहीं माना जा सकता है.

चरण 6:मात्रा, पोत या अपतटीय इकाई का प्रकार, स्थापना स्थान, वर्गीकरण समाज, प्रमाण पत्र और गवाहों का दायरा, वितरण का स्थान, आवश्यक वितरण तिथि, अनुमोदित ड्राइंग,और यदि उपलब्ध हो तो संदर्भ फोटो.

संरचना

Welded steel frame | Single hinged steel leaf | Rounded-corner opening | Dual-side handwheels | Quick-acting securing mechanism | Perimeter gasket and compression seat | Hinges and stops | Internal and external operating access | Surface-protection system

जलरोधक, स्थापना और गुणवत्ता लाभ

• दोतरफा हैंडव्हील ऑपरेशन बाहरी बिजली स्रोत की आवश्यकता के बिना तेजी से स्थानीय खोलने और बंद करने का समर्थन करता है।और आपातकालीन रिलीज़ व्यवस्था अनुमोदित डिजाइन का पालन करना चाहिए.
• एक त्वरित-अभिनय सुरक्षा प्रणाली को गैसकेट परिधि के चारों ओर वितरित संपीड़न लागू करने के लिए डिज़ाइन किया गया है। समान सील फ्रेम की सपाटता, सही कुत्ते समायोजन, गैसकेट की स्थिति पर निर्भर करता है,हिंज संरेखण, और नियंत्रित पत्ती विचलन।
• घुमावदार कोने के उद्घाटन और फ्रेम ज्यामिति आपूर्ति आयामी योजना में तेज आयताकार संक्रमण से बचने के लिए।निर्माण और शिपयार्ड स्थापना के दौरान वास्तविक कोने त्रिज्या और बुलचेड कटआउट बनाए रखा जाना चाहिए.
• भागों के लिए प्रत्यक्ष वेल्डिंग एक एकीकृत सीमा प्रदान करती है, लेकिन अत्यधिक गर्मी इनपुट फ्रेम को विकृत कर सकती है और गैसकेट संपर्क को कम कर सकती है। वेल्डिंग अनुक्रम, अस्थायी समर्थन, आयामी निरीक्षण,और वेल्ड के बाद संरेखण महत्वपूर्ण स्वीकृति बिंदु हैं.
• दरवाजे का द्रव्यमान उद्घाटन के आकार और प्लेट की मोटाई के साथ बढ़ता है। हिंग क्षमता, उद्घाटन प्रतिधारण, हैंडलिंग बिंदु, स्थापना के लिए उठाने की विधि,और अंतिम अनुमोदन से पहले सुरक्षित मैन्युअल संचालन की समीक्षा की जानी चाहिए.
• निर्दिष्ट 0.05 ≈ 0.06 एमपीए दबाव सीमा को चयन संदर्भ के रूप में माना जाना चाहिए। प्रोटोटाइप दबाव परीक्षण, उत्पादन रिसाव परीक्षण, बोर्ड सीटों की जांच,और गवाह आवश्यकताएं लागू मानक पर निर्भर करती हैं, वर्ग नियम, और अनुमोदित निरीक्षण योजना।
• फ्रेम, पत्तियों के किनारों, टिकाओं, वेल्ड्स और इनसेस्ड हार्डवेयर पर कोटिंग निरंतरता की आवश्यकता होती है।अंतिम पेंट के साथ संगतता कंटेनर कोटिंग विनिर्देश और गैसकेट सामग्री शिपमेंट से पहले पुष्टि की जानी चाहिए.

कस्टम विशेषताएं

• उत्पाद का प्रकारः स्वीकृत जलरोधक भागों के लिए त्वरित-अभिनय स्टील के जलरोधक दरवाजे → मैन्युअल हिंगिंग एक्सेस क्लोजर
• ऑपरेशनः दो तरफ़ा हैंडव्हील → पर्दे के दोनों ओर से स्थानीय संचालन की अनुमति देता है
• नाममात्र उद्घाटनः 1200 × 600 से 1600 × 800 मिमी → पहुँच आवश्यकता, संरचना और अनुमोदित पोत चित्र के अनुसार चयन करें
• संदर्भ दबावः 0.05 ∼0.06 एमपीए → लगभग 5 ∼6 मीटर मीठे पानी का सिर; परियोजना डिजाइन और परीक्षण दबाव की पुष्टि करना बाकी है
• पत्ती प्लेट मोटाईः 6 / 8 / 10 मिमी → उपलब्धता आपूर्ति की गई तालिका में नाममात्र उद्घाटन संयोजन पर निर्भर करती है
• प्राथमिक सामग्रीः हल्के स्टील → स्टेनलेस स्टील और एल्यूमीनियम अलग इंजीनियरिंग वेरिएंट हैं, प्रत्यक्ष सामग्री प्रतिस्थापन नहीं
• माउंटिंगः वेल्डेड बुलचेड फ्रेम → कटआउट सटीकता, सुदृढीकरण, वेल्ड अनुक्रम और विकृति नियंत्रण अंतिम जलरोधकता को प्रभावित करते हैं
• खुलने वाला हाथः बाएं हाथ या दाएं हाथ, पुष्टि की जानी चाहिए → अनुमोदित चित्र पर हिंज पक्ष और खुलने की दिशा को चिह्नित करें
• सील प्रणालीः परिधि गास्केट, पुष्टि की जाने वाली सामग्री → गास्केट प्रोफ़ाइल, संपीड़न, संयोजन विधि और प्रतिस्थापन पहुंच परियोजना विशिष्ट हैं
• अग्नि/गैस/आकस्मिक रेटिंगः पुष्टि की जानी चाहिए → केवल तभी रेटिंग दर्ज करें जब पूर्ण दरवाजे के संयोजन में लागू परीक्षण और अनुमोदन साक्ष्य हों
• एंटी-पायरेसी लॉकिंगः परियोजना द्वारा उपलब्ध → आंतरिक रिलीज, एस्केप-रूट संगतता, लॉकिंग लॉजिक, और वर्ग/झंडा स्वीकृति की समीक्षा की जानी चाहिए
• प्रमाणपत्रः परियोजना की आवश्यकता के अनुसार → अनुमोदन, सामग्री की ट्रेसेबिलिटी, परीक्षण और गवाहों के दायरे पर उत्पादन से पहले सहमति होनी चाहिए

यह कैसे काम करता है

Turn the handwheel from either side → The quick-acting securing mechanism releases or engages the perimeter securing points → The hinged leaf opens or closes → Final handwheel movement compresses the gasket against the frame seat → Seating, संरेखण, और रिसाव चालू करने के दौरान जाँच की जाती है

आवेदन

Watertight subdivision bulkheads | Machinery-space access positions | Shaft-tunnel or service-space access where hinged doors are permitted | Pump rooms and technical compartments | Workboats and merchant vessels | Offshore-unit compartments subject to project approval | Newbuilding and replacement projects

प्रमाणपत्र और लाभ

प्रमाण पत्र, अनुमोदन दस्तावेज, सामग्री की ट्रेसेबिलिटी, दबाव या रिसाव परीक्षण, और निरीक्षण साक्ष्य परियोजना आवश्यकताओं, लागू नियमों, अनुमोदित ड्राइंग के अनुसार व्यवस्थित किए जा सकते हैं,और वर्गीकरण-समाज प्रक्रियाप्रकार अनुमोदन, ईसी एमईडी अनुमोदन, अग्नि प्रमाणन या वर्ग उत्पाद प्रमाणन डिफ़ॉल्ट रूप से शामिल नहीं है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1:क्या 0.05~0.06 एमपीए दबाव सीमा प्रत्येक संयंत्र के लिए उपयुक्त है?

A1:नहीं. यह इस उत्पाद डेटा के लिए प्रदान की गई संदर्भ सीमा है. आवश्यक डिजाइन और परीक्षण दबाव स्थापना के स्तर, क्षति जल रेखा, दबाव दिशा, पोत नियमों से स्थापित किया जाना चाहिए,अनुमोदित चित्रण, और वर्गीकरण-समाज की आवश्यकताएं।

प्रश्न 2:क्या यह हिंज वाला हैंडव्हील दरवाजा हाइड्रोलिक या पावर संचालित स्लाइडिंग वाटरटेक दरवाजे की जगह ले सकता है?

A2:स्वचालित रूप से नहीं. कुछ जलरोधक भागों के स्थानों में लागू पोत नियमों के अनुसार स्लाइडिंग या मैकेनिकल-संचालित दरवाजों की आवश्यकता होती है।जहाज के डिजाइनर और वर्गीकरण सोसायटी को पुष्टि करनी चाहिए कि नियोजित स्थान पर एक मैनुअल हिंगिंग त्वरित-अभिनय दरवाजा स्वीकार्य है.

प्रश्न 3:क्या अग्निरोधी, गैस प्रतिरोधी, ध्वनिरोधी, एंटी-पायरेसी और वर्ग प्रमाणपत्र मानक के रूप में शामिल हैं?

A3:नहीं. ये अलग-अलग कार्यात्मक और अनुमोदन दायरे हैं. आवश्यक रेटिंग, परीक्षण मानक, ताला और भागने की व्यवस्था, वर्ग गवाह, प्रकार अनुमोदन,और प्रमाणपत्र पैकेज उद्धरण से पहले सहमत किया जाना चाहिए और प्रासंगिक डिजाइन और परीक्षण सबूत द्वारा समर्थित.
