150×450 मिमी समुद्री रोलर फेयरलीड के साथ सत्यापित SWL और सुरक्षा कारक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी/टी 10105-88 | प्रकार: | खुले प्रकार का |
|---|---|---|---|
| रोलर व्यास: | 150~450मिमी | रोलर नं.: | 2/3 रोलर्स |
| रोलर वजन: | 24.8~310 किग्रा | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि |
| प्रमुखता देना: | कास्टिंग स्टील समुद्री रोलर बटन |
||
उत्पाद विवरण
150×450 मिमी समुद्री रोलर फेयरलीड के साथ सत्यापित SWL और सुरक्षा कारक
उत्पाद का अवलोकन
इस समुद्री रोलर फेयरलीड को लंगर लगाने की प्रणालियों के लिए भार-धारी मार्गदर्शन उपकरण के रूप में डिज़ाइन किया गया है।
पारंपरिक फेयरलीड्स के विपरीत, इस इकाई को सत्यापित सुरक्षित कार्य भार (एसडब्ल्यूएल) और सुरक्षा कारक के साथ इंजीनियर किया गया है, जिससे वास्तविक लंगर लगाने की ताकत के तहत विश्वसनीय प्रदर्शन सुनिश्चित होता है।
उच्च गुणवत्ता वाले कास्ट स्टील रोलर्स, सटीक मशीनिंग और अनुकूलित स्नेहन प्रणाली चिकनी घूर्णन और कम रस्सी पहनने को सुनिश्चित करती है।
कठोर समुद्री वातावरण में इस्पात तार रस्सी और सिंथेटिक रस्सी दोनों के लिए उपयुक्त।
त्वरित विनिर्देश
- रोलर व्यासः 150×450 मिमी → रस्सी हैंडलिंग क्षमता को परिभाषित करता है
- SWL: 2541766 kN → अनुमेय कार्य भार को परिभाषित करता है
- सुरक्षा कारकः 1.35 ₹2.09 → संरचनात्मक सुरक्षा सीमा को दर्शाता है
- रोलर प्रकारः 2 / 3 रोलर्स → मार्गदर्शन क्षमता निर्धारित करता है
- सामग्रीः कास्ट स्टील रोलर + स्टील बेस → ताकत और स्थायित्व
- शाफ्टः उच्च शक्ति वाला इस्पात → भार संचरण
- असरः तांबा झाड़ी → पहनने के प्रतिरोध
- स्नेहनः तेल चैनल → चिकनी घूर्णन
- सतहः Sa2.5 + प्राइमर → संक्षारण सुरक्षा
- मानकः समुद्री GB10105-88
मुख्य तकनीकी मापदंड
| रोलर डाय। | उपयुक्त तार रस्सी व्यास | आयाम | वजन | |||||||||
| पीपी रस्सी | नायलॉन |
इस्पात तार रस्सी (155 किलोग्राम/मिमी2) |
||||||||||
| 6 X 24 | 6 X 37 | डी1 | d0 | d7 | H | s | t | क | किलो | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| रोलर डाय। | ए | L | उपयुक्त तार रस्सी दीया। | |||||
| पीपी रस्सी | मालीला रस्सी | इस्पात तार रस्सी (जी बी 11 02) तन्य शक्ति (१५५ किलोग्राम एफ/एमएम२) |
SWL KN ((tf) |
सुरक्षा कारक | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254 ((26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550 ((56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196 ((122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452 ((148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766 ((180) | 1.58 |
चयन मार्गदर्शिका
चरण 1 रोलर व्यास चुनें → रस्सी के आकार के आधार पर
चरण 2 रस्सी के प्रकार की पुष्टि करें → स्टील तार या सिंथेटिक रस्सी
चरण 3 ️ SWL की पुष्टि करें → अधिकतम लंगर भार से अधिक होना चाहिए
चरण 4 ️ सुरक्षा कारक की जाँच करें → गतिशील परिस्थितियों के लिए उच्चतर
चरण 5 ️ रोलर मात्रा चुनें → सीसा के कोण के आधार पर
चरण 6 ️ स्नेहन की पुष्टि करें → दीर्घकालिक विश्वसनीयता के लिए
संरचना
कास्ट स्टील रोलर्स ∙ स्टील बेस ∙ शाफ्ट ∙ तांबा झाड़ी ∙ स्नेहन चैनल
कस्टम विशेषताएं
- SWL: 2541766 kN → भार क्षमता
- सुरक्षा कारकः 1.35 ₹2.09 → संरचनात्मक सुरक्षा
- सामग्रीः कास्ट स्टील → शक्ति
- शाफ्टः उच्च शक्ति → भार हस्तांतरण
- असरः तांबा → स्थायित्व
- स्नेहनः तेल चैनल → चिकनी घूर्णन
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
पूछताछ मार्गदर्शिका
रस्सी का व्यास, SWL आवश्यकता, रस्सी का प्रकार, रोलर संख्या और प्रमाणन आवश्यकता प्रदान करें।
यह कैसे काम करता है
रस्सी घुमावदार रोलर्स के ऊपर से गुजरती है जो घर्षण को कम करते हैं और भार वितरित करते हैं। SWL परिभाषित भारों के तहत सुरक्षित संचालन सुनिश्चित करता है।
आवेदन
जहाज की लंगर लगाने की प्रणाली. लोड के तहत रस्सी का मार्गदर्शन. स्टील के तार रस्सी हैंडलिंग.
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस; सत्यापित एसडब्ल्यूएल, कम रस्सी पहनने, चिकनी रोटेशन, उच्च संरचनात्मक विश्वसनीयता।
चित्र और तस्वीरें

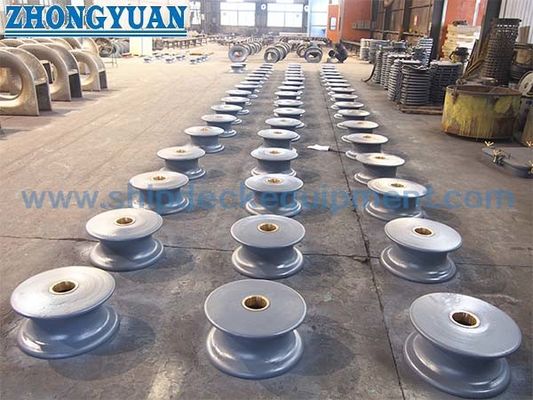

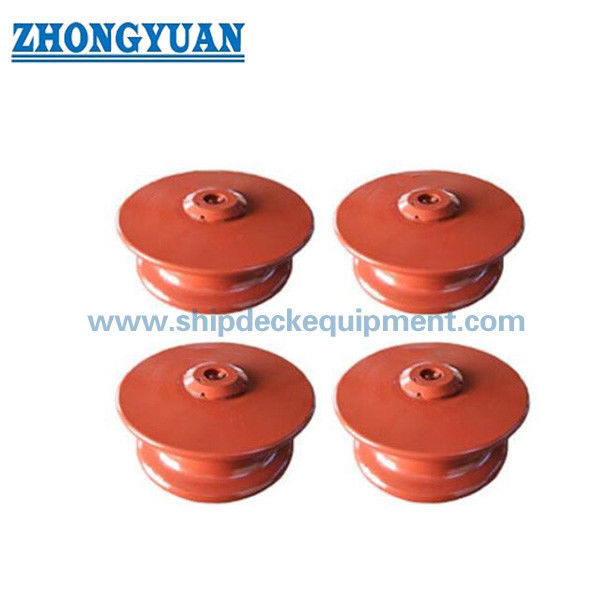

जीए चित्रण -- उत्पाद तस्वीरें
आदेश
MOQ: 1। डिलीवरीः 30 ¢ 60 दिन
अक्सर पूछे जाने वाले प्रश्न
Q1: SWL का चयन कैसे करें?
A: SWL अधिकतम लंगर भार से अधिक होना चाहिए।
प्रश्न 2: सुरक्षा कारक महत्वपूर्ण क्यों है?
A: यह गतिशील भार के तहत विश्वसनीयता सुनिश्चित करता है।
प्रश्न 3: रोलर फेयरलीड का उपयोग क्यों करें?
उत्तर: यह रस्सी के पहनने को कम करता है और सेवा जीवन में सुधार करता है।
