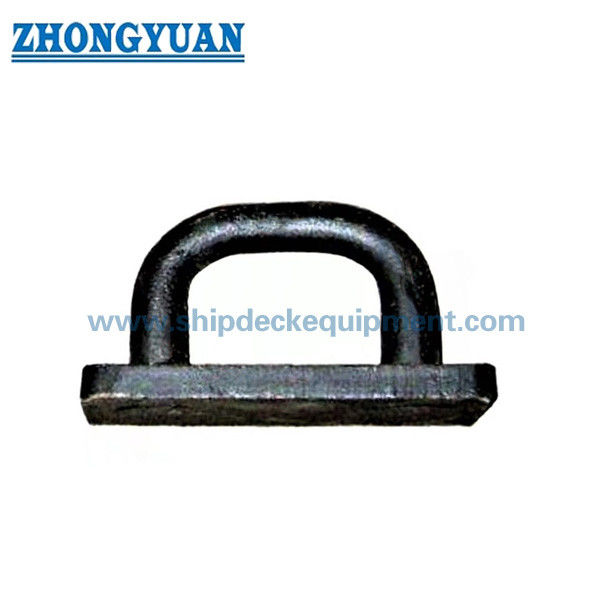

फोर्ज्ड स्टील ओवल आईप्लेट जेआईएस एफ 3410 टाइप डी | शिप डेक कनेक्शन और लिफ्टिंग प्वाइंट
उत्पाद अवलोकन
जेआईएस एफ 3410 टाइप डी फोर्ज्ड स्टील ओवल आईप्लेट एक वेल्डेड शिपबोर्ड कनेक्शन फिटिंग है जिसका उपयोग जहाज संरचनाओं के लिए रस्सी टर्मिनलों, झोंपड़ियों, चरखी ब्लॉकों और अन्य अनुलग्नक घटकों को ठीक करने के लिए किया जाता है। यह आम तौर पर डेक या एक निर्दिष्ट जहाज संरचना पर स्थापित किया जाता है, जहां अंडाकार आंख खोलने, जाली संक्रमण क्षेत्र और वेल्डेड बेस को लोड दिशा, सहायक संरचना, वेल्डिंग विवरण और निरीक्षण आवश्यकता के साथ मेल खाना चाहिए।
वेबसाइट चयन के लिए, आपूर्ति की गई टाइप डी तालिका 4.9 केएन से 147 केएन तक अनुमेय भार के साथ नाममात्र संख्या 0.5 से 15 को कवर करती है। प्रकाशन या उद्धरण से पहले व्यापक कैटलॉग रेंज जैसे 4 से 500 केएन की आधिकारिक मानक तालिका, प्रोजेक्ट ड्राइंग और प्रमाणपत्र दायरे के विरुद्ध पुष्टि की जानी चाहिए। यह पृष्ठ शासकीय लोड शब्द के रूप में "अनुमेय लोड" का उपयोग करता है और इसे एसडब्ल्यूएल, एमबीएल या परीक्षण लोड में परिवर्तित नहीं करता है।
त्वरित विशिष्टताएँ
- उत्पाद प्रकार: जाली स्टील अंडाकार आईप्लेट → रस्सी टर्मिनल, हथकड़ी और चरखी कनेक्शन के लिए वेल्डेड जहाज डेक लगाव बिंदु।
- मानक और प्रकार: जेआईएस एफ 3410-1999 टाइप डी → तब उपयोग किया जाता है जब पोत ड्राइंग या मालिक विनिर्देश टाइप डी अंडाकार आईप्लेट व्यवस्था के लिए कहता है।
- आपूर्ति की गई आकार सीमा: नाममात्र संख्या 0.5 से 15 → प्रदान की गई टाइप डी पैरामीटर तालिका के आधार पर वेबपेज चयन के लिए उपयुक्त।
- आपूर्ति की गई तालिका में अनुमेय भार: 4.9 से 147 केएन → केवल अनुमेय भार के रूप में उपयोग किया जाना चाहिए, एसडब्ल्यूएल, एमबीएल या ब्रेकिंग लोड के साथ मिश्रित नहीं होना चाहिए।
- प्रदान किए गए मुख्य आयाम: डी, एल, एच, आर, टी, ए, बी, एच और वेल्डिंग लेग एफ1/एफ2/एफ3 → ड्राइंग मैच, इंस्टॉलेशन स्पेस और वेल्ड समीक्षा के लिए मुख्य डेटा।
- विनिर्माण फोकस: जाली / मशीनीकृत संक्रमण, सुचारू अनुभाग परिवर्तन और दृश्यमान दरार / परत नियंत्रण → तनाव एकाग्रता और निरीक्षण स्वीकृति के लिए महत्वपूर्ण।
- सतह का उपचार: Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर → अंतिम कोटिंग को पोत पेंट विनिर्देश या ग्राहक की आवश्यकता का पालन करना चाहिए।
- प्रमाणपत्र का दायरा: निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, तृतीय-पक्ष निरीक्षण या वर्ग अनुमोदन को आदेश और परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है।
मुख्य तकनीकी पैरामीटर
| नाममात्र नहीं। |
जायज़ केएन लोड करें |
डी | एल | एच | आर | टी | ए | बी | एच | वेल्डिंग पैर आकार f1 |
वेल्डिंग पैर आकार f2 |
वेल्डिंग पैर आकार f3 |
वज़न किग्रा |
| 0.5 | 4.9 | 19 | 65 | 45 | 15 | 12 | 130 | 50 | 5 | 7 | 5 | 4 | 1.1 |
| 1 | 9.8 | 22 | 75 | 50 | 17 | 14 | 150 | 62 | 5 | 9 | 5 | 5 | 1.7 |
| 2 | 19.6 | 28 | 100 | 60 | 22 | 16 | 200 | 80 | 2 | 8 | 11 | 5 | 3.36 |
| 3 | 29.4 | 36 | 115 | 70 | 28 | 19 | 230 | 100 | 2 | 10 | 13 | 7 | 6.06 |
| 5 | 49 | 42 | 145 | 90 | 32 | 24 | 280 | 120 | 2 | 13 | 16 | 8 | 10.8 |
| 7.5 | 73.5 | 50 | 150 | 100 | 40 | 30 | 300 | 140 | 3 | 16 | 20 | 10 | 16.9 |
| 10 | 98 | 60 | 180 | 120 | 45 | 35 | 360 | 170 | 3 | 18 | 22 | 12 | 28.9 |
| 15 | 147 | 70 | 200 | 130 | 55 | 40 | 400 | 200 | 3 | 20 | 24 | 14 | 43.3 |
चयन एवं पूछताछ गाइड
- चरण 1: पोत ड्राइंग, अनुमेय लोड आवश्यकता और इच्छित कनेक्शन व्यवस्था के अनुसार जेआईएस एफ 3410 टाइप डी और नाममात्र संख्या की पुष्टि करें।
- चरण 2: लोड दिशा, लोड कोण, हथकड़ी या चरखी व्यवस्था की पुष्टि करें, और क्या फिटिंग का उपयोग मूरिंग समर्थन, डेक कनेक्शन, कार्गो हैंडलिंग समर्थन या उठाने से संबंधित कार्य के लिए किया जाता है।
- चरण 3: उत्पादन से पहले स्थापना संरचना, डेक / पतवार सुदृढीकरण, वेल्डिंग पैर आकार एफ 1 / एफ 2 / एफ 3, वेल्डिंग प्रक्रिया और उपलब्ध स्थापना स्थान की पुष्टि करें।
- चरण 4: सामग्री की आवश्यकता की पुष्टि करें: फोर्ज्ड माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील या उपयुक्त वेल्डेबिलिटी के साथ परियोजना-निर्दिष्ट समकक्ष सामग्री।
- चरण 5: सतह के उपचार की पुष्टि करें: निर्दिष्ट होने पर Sa 2.5 ब्लास्टिंग, एपॉक्सी शॉप प्राइमर, अंतिम पेंट सिस्टम, गैल्वनाइजिंग या स्टेनलेस स्टील फिनिशिंग।
- चरण 6: कोटेशन से पहले प्रमाणपत्र के दायरे की पुष्टि करें: निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, तृतीय-पक्ष निरीक्षण, वर्ग प्रमाणपत्र, डिज़ाइन अनुमोदन या गवाह परीक्षण आवश्यकता।
- चरण 7: मात्रा, इंस्टॉलेशन ड्राइंग, लोडिंग केस, जहाज का प्रकार, वर्गीकरण सोसायटी की आवश्यकता, डिलीवरी गंतव्य और आवश्यक डिलीवरी समय प्रदान करें।
संरचना
जालीदार अंडाकार आँख शरीर | ओवल हथकड़ी/कनेक्शन खोलना | सहज संक्रमण त्रिज्या | वेल्डेड आधार क्षेत्र | बढ़ते आयाम ए / बी / एच | वेल्डिंग लेग f1 / f2 / f3 | प्राइमर या निर्दिष्ट सतह उपचार खरीदें
फोर्जिंग, वेल्डिंग और इंजीनियरिंग लाभ
- जाली इस्पात निर्माण शिपबोर्ड आईप्लेट अनुप्रयोगों के लिए उपयुक्त है जहां अनुभाग संक्रमण, लोड पथ और वेल्ड इंटरफ़ेस गुणवत्ता सजावटी उपस्थिति से अधिक महत्वपूर्ण हैं।
- अंडाकार आंख का उद्घाटन झोंपड़ियों, रस्सी टर्मिनलों या चरखी ब्लॉकों के लिए एक परिभाषित कनेक्शन बिंदु प्रदान करता है, जबकि अंतिम चयन अभी भी पोत ड्राइंग और अनुमोदित लोडिंग केस का पालन करना चाहिए।
- चिकना त्रिज्या और अनुभाग-परिवर्तन नियंत्रण आंख और आधार संक्रमण क्षेत्र के आसपास स्थानीय तनाव एकाग्रता को कम करने में मदद करता है।
- तैयार सतह दृश्यमान दरारों और पपड़ियों से मुक्त होनी चाहिए; परियोजना द्वारा आवश्यक होने पर चुंबकीय कण परीक्षण, डाई प्रवेशक परीक्षण या तीसरे पक्ष के निरीक्षण की व्यवस्था की जा सकती है।
- वेल्डिंग लेग आयाम एफ1 / एफ2 / एफ3 टाइप डी तालिका में शामिल हैं, लेकिन वास्तविक वेल्ड प्रक्रिया, वेल्ड लंबाई, डेक सुदृढीकरण और पोस्ट-वेल्ड निरीक्षण को शिपयार्ड या क्लास-अनुमोदित ड्राइंग का पालन करना चाहिए।
- उठाने-संबंधी या कार्गो-हैंडलिंग उपयोग के लिए, अनुमेय भार, भार दिशा, सहायक संरचना, हथकड़ी अनुकूलता और वर्ग अनुमोदन को एक संपूर्ण प्रणाली के रूप में जांचा जाना चाहिए, न कि केवल आईप्लेट के आकार से।
- एफईए समीक्षा, लोड परीक्षण और डिज़ाइन अनुमोदन पर परियोजना की आवश्यकता के अनुसार चर्चा की जा सकती है, विशेष रूप से गैर-मानक स्थापना, प्रतिस्थापन कार्य या उच्च निरीक्षण दायरे के लिए।
कस्टम विशेषताएँ
- मानक: जेआईएस एफ 3410-1999 → जहाज अंडाकार आईप्लेट आयाम, सामग्री आधार और प्रकार पदनाम के लिए संदर्भ मानक।
- प्रकार: टाइप डी → आधार आयामों और आपूर्ति की गई तालिका में दिखाए गए तीन वेल्डिंग लेग मानों के साथ अंडाकार आईप्लेट कॉन्फ़िगरेशन।
- नाममात्र संख्या: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 / 15 → अनुमेय भार, कनेक्शन घटक और पोत ड्राइंग द्वारा चयन करें।
- अनुमेय लोड: इस डेटाशीट में 4.9 से 147 केएन → मूल अनुमेय लोड अवधि का उपयोग करें और इसे एसडब्ल्यूएल या ब्रेकिंग लोड में परिवर्तित न करें।
- सामग्री: फोर्ज्ड माइल्ड स्टील, सी-एमएन स्टील या स्टेनलेस स्टील → ऑर्डर से पहले अंतिम ग्रेड, हीट ट्रीटमेंट और सामग्री प्रमाणपत्र की पुष्टि की जानी चाहिए।
- सतह का उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर → अंतिम कोटिंग पोत पेंट विनिर्देश या ग्राहक की आवश्यकता का पालन करती है।
- निरीक्षण: दृश्य जांच, आयामी जांच और वैकल्पिक एमटी/पीटी/तृतीय-पक्ष निरीक्षण → निरीक्षण का दायरा परियोजना की आवश्यकता और प्रमाणपत्र स्तर पर निर्भर करता है।
- प्रमाणपत्र की आवश्यकता: ऑर्डर के दायरे के अनुसार उपलब्ध → कोटेशन से पहले वर्ग निरीक्षण, प्रकार अनुमोदन या डिज़ाइन अनुमोदन की पुष्टि की जानी चाहिए।
यह काम किस प्रकार करता है
कनेक्शन घटक को अंडाकार आंख के साथ संरेखित किया जाता है → लोड को जाली आंख के शरीर के माध्यम से स्थानांतरित किया जाता है → चिकना संक्रमण क्षेत्र वेल्डेड बेस की ओर तनाव वितरित करता है → वेल्डेड संरचना लोड को प्रबलित जहाज संरचना में स्थानांतरित करती है → निरीक्षण और कोटिंग परियोजना की आवश्यकता के अनुसार पूरी की जाती है
अनुप्रयोग
जहाज के डेक कनेक्शन बिंदु | रस्सी टर्मिनल फिक्सिंग | हथकड़ी कनेक्शन | पुली ब्लॉक अटैचमेंट | कार्गो हैंडलिंग समर्थन बिंदु | मूरिंग और हेराफेरी सहायक व्यवस्था | डेक उपकरण प्रतिस्थापन | नवनिर्माण एवं मरम्मत परियोजनाएँ
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता, लोड परीक्षण की आवश्यकता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।
ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या JIS F 3410 टाइप D सामान्य लिफ्टिंग पैड आई के समान है?
ए1: नहीं। इसे जेआईएस एफ 3410 टाइप डी, अनुमेय भार, भार दिशा, वेल्ड विवरण और सहायक संरचना के अनुसार चयनित जहाज अंडाकार आईप्लेट के रूप में माना जाना चाहिए। यदि इसका उपयोग उठाने से संबंधित कार्य में किया जाता है, तो पूर्ण लोडिंग केस, हथकड़ी अनुकूलता, वेल्डिंग डिजाइन और वर्ग अनुमोदन को अलग से सत्यापित किया जाना चाहिए।
Q2: सही टाइप डी आकार का चयन कैसे किया जाना चाहिए?
A2: अनुमेय भार, नाममात्र संख्या, आंख खोलने, हथकड़ी या चरखी व्यवस्था, वेल्ड पैर आकार, स्थापना संरचना और पोत ड्राइंग द्वारा चयन करें। केवल हथकड़ी के आकार या केवल आंख खोलने वाले व्यास के आधार पर चयन न करें।
Q3: कोटेशन से पहले किस जानकारी की आवश्यकता है?
ए3: मानक, प्रकार डी, नाममात्र संख्या, अनुमेय भार, सामग्री ग्रेड, सतह उपचार, मात्रा, प्रमाणपत्र आवश्यकता, लोड दिशा, स्थापना ड्राइंग, वितरण गंतव्य और आवश्यक वितरण समय की पुष्टि करें।
