डेक माउंटिंग और कार्गो-हैंडलिंग गाइ कनेक्शन के लिए जहाज का ओवल आईप्लेट | जेआईएस एफ 3410:1999 टाइप ए/बी

डेक माउंटिंग और कार्गो-हैंडलिंग गाय कनेक्शन के लिए जहाज की अंडाकार आईप्लेट | जेआईएस एफ 3410:1999 टाइप ए/बी

उत्पाद अवलोकन

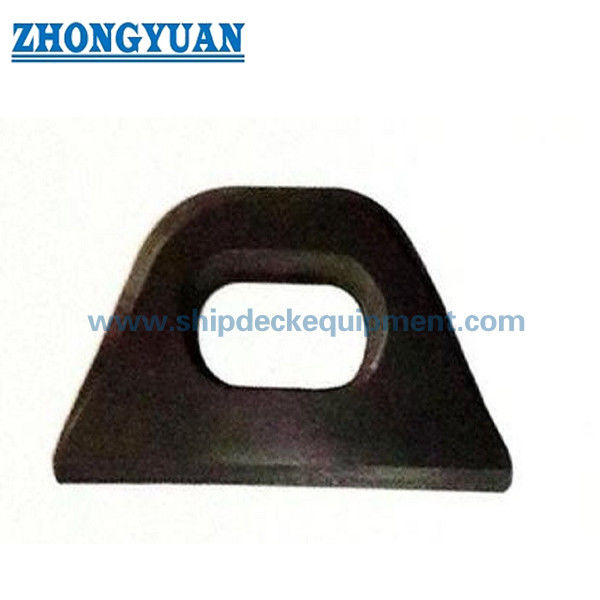

जेआईएस एफ 3410 टाइप ए और टाइप बी जहाज की अंडाकार आईप्लेट एक वेल्डेड समुद्री अटैचमेंट फिटिंग है जिसका उपयोग जहाज की संरचनाओं पर रस्सी टर्मिनलों, शांकलों, पुली और संबंधित कनेक्शन घटकों को ठीक करने के लिए किया जाता है। इसे मानक प्रकार, नाममात्र आकार, अनुमेय भार, स्थापना स्थिति, सामग्री मार्ग, वेल्ड विवरण और मूल जहाज संरचना की ताकत के आधार पर चुना जाता है।

टाइप ए को सामान्यतः सामान्य-उद्देश्य आईप्लेट के रूप में उपयोग किया जाता है, जैसे कि डेक-माउंटेड अटैचमेंट पोजीशन। टाइप बी को लिफ्टिंग बूम गाय आईप्लेट व्यवस्था के लिए अभिप्रेत है और इसे प्रोजेक्ट ड्राइंग द्वारा पुष्टि की जानी चाहिए। यह पृष्ठ उत्पाद को एक समुद्री अटैचमेंट फिटिंग के रूप में मानता है, न कि एक स्टैंडअलोन लिफ्टिंग उत्पाद के रूप में; कार्गो-हैंडलिंग, लिफ्टिंग, या क्लास-अनुमोदित उपयोग को लोड केस, वेल्डिंग विवरण, मूल संरचना और वर्गीकरण अनुमोदन द्वारा जांचा जाना चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: जहाज की अंडाकार आईप्लेट → रस्सी टर्मिनलों, शांकलों, पुली और समुद्री कनेक्शन घटकों के लिए वेल्डेड अटैचमेंट पॉइंट।
• मानक और प्रकार: जेआईएस एफ 3410-1999 टाइप ए और टाइप बी → प्रकार पदनाम, आयाम, सामग्री आधार और ऑर्डरिंग विवरण के लिए संदर्भ।
• नाममात्र आकार सीमा: 0.4 से 50 → अनुमेय भार पर आधारित मानक पदनाम, सीधे मिलीमीटर आकार नहीं।
• अनुमेय भार सीमा: 4 से 500 kN → तन्यता लोडिंग के लिए चयन संदर्भ; अंतिम उपयोग जहाज संरचना और परियोजना अनुमोदन से मेल खाना चाहिए।
• सामग्री मार्ग: जाली मिश्र धातु इस्पात / सी-एमएन स्टील या आकार में काटी गई स्टील प्लेट → उद्धरण से पहले सटीक ग्रेड, गर्मी उपचार और वेल्डेबिलिटी की पुष्टि की जानी चाहिए।
• विनिर्माण फोकस: चिकनी अनुभाग संक्रमण, अंडाकार आंख ज्यामिति, दरार / छिलका नियंत्रण, मशीनिंग या फोर्जिंग सटीकता, और वेल्ड-ज़ोन तैयारी।
• टाइप ए माउंटिंग वेल्ड संदर्भ: एस न्यूनतम 6 से 35 मिमी और जी न्यूनतम 4 से 22 मिमी → प्रारंभिक लेआउट के लिए उपयोगी, लेकिन अंतिम वेल्डिंग विवरण शिपयार्ड ड्राइंग का पालन करेगा।
• सतह उपचार: एसए 2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम कोटिंग, गैल्वनाइजिंग, या स्टेनलेस स्टील फिनिशिंग परियोजना की आवश्यकताओं का पालन करना चाहिए।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: जहाज के ड्राइंग, अटैचमेंट उद्देश्य और स्थापना स्थिति के अनुसार जेआईएस एफ 3410 टाइप ए या टाइप बी की पुष्टि करें।

चरण 2: 0.4 से 50 / 4 से 500 kN तक नाममात्र आकार और अनुमेय भार की पुष्टि करें, और बताएं कि लोड केस डेक अटैचमेंट, रस्सी टर्मिनल फिक्सिंग, शांकल कनेक्शन, पुली कनेक्शन, या लिफ्टिंग बूम गाय व्यवस्था है।

चरण 3: मूल संरचना, वेल्ड विवरण, सुदृढीकरण, लोड दिशा, और क्या क्लास अनुमोदन, गवाह निरीक्षण, या अतिरिक्त गणना की आवश्यकता है, इसकी पुष्टि करें।

चरण 4: सामग्री और विनिर्माण मार्ग की पुष्टि करें: जाली मिश्र धातु इस्पात, जाली सी-एमएन स्टील, स्टील प्लेट कटी हुई + मशीनिंग / जाली फिनिश, स्टेनलेस स्टील, या विशेष स्टील आवश्यकता।

चरण 5: सतह उपचार, अंकन विधि, एनडीटी / निरीक्षण आवश्यकता, प्रमाण पत्र का दायरा, मात्रा, वितरण गंतव्य, और आवश्यक वितरण समय की पुष्टि करें।

चरण 6: जीए ड्राइंग, स्थापना ड्राइंग, मौजूदा उत्पाद फोटो, या प्रतिस्थापन नमूना प्रदान करें यदि उपलब्ध हो, खासकर टाइप बी या प्रोजेक्ट-विशिष्ट आयामों का ऑर्डर करते समय।

संरचना

अंडाकार आंख का उद्घाटन | जाली या स्टील प्लेट कटी हुई बॉडी | चिकनी रेडियस्ड संक्रमण | टाइप ए वेल्डेड माउंटिंग क्षेत्र | टाइप बी गाय-आईप्लेट कॉन्फ़िगरेशन | निम्न-तनाव अंकन क्षेत्र | ब्लास्टेड और शॉप-प्राइम्ड या निर्दिष्ट सतह फिनिश

फोर्जिंग, स्टील प्लेट कटिंग और वेल्डिंग के फायदे

• जाली निर्माण उपयुक्त है जब परियोजना को नियंत्रित अनुभाग संक्रमण और पुष्टि यांत्रिक गुणों के साथ एक कॉम्पैक्ट लोड-बेयरिंग आंख आकार की आवश्यकता होती है।
• स्टील प्लेट कटिंग का उपयोग तब किया जा सकता है जब सामग्री ग्रेड, मोटाई, किनारे की तैयारी, मशीनिंग और अंतिम अनुभाग आकार परियोजना ड्राइंग और निरीक्षण आवश्यकता को संतुष्ट करते हैं।
• अंडाकार आंख के चारों ओर चिकना संक्रमण अचानक स्थानीय संपर्क को कम करता है और शांकलों, रस्सी टर्मिनलों या पुली फिटिंग की बेहतर सीटिंग प्राप्त करने में मदद करता है।
• तैयार सतह दृश्यमान दरारें और छिलका से मुक्त होनी चाहिए; यह विशेष रूप से आंख के उद्घाटन, रेडियस्ड संक्रमण और वेल्डेड माउंटिंग ज़ोन के आसपास महत्वपूर्ण है।
• जाली आईप्लेट के लिए, विनिर्माण मार्ग और मानक / परियोजना आवश्यकता के अनुसार पूरा होने के बाद सामान्यीकरण की आवश्यकता हो सकती है।
• टाइप ए वेल्ड संदर्भ आयाम एस और जी प्रारंभिक स्थापना जांच के लिए उपयोगी हैं, लेकिन शिपयार्ड या डिजाइन कार्यालय को वेल्ड विवरण और स्थानीय सुदृढीकरण की पुष्टि करनी चाहिए।
• अनुमेय भार को एसडब्ल्यूएल, एमबीएल, परीक्षण भार, या रस्सी तोड़ने वाले भार के साथ मिश्रित नहीं किया जाना चाहिए। अंतिम स्वीकृत भार आईप्लेट, वेल्ड, मूल संरचना और निरीक्षण के दायरे पर निर्भर करता है।
• सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, वर्ग प्रमाण पत्र, एनडीटी रिकॉर्ड, या गवाह निरीक्षण की पुष्टि किए गए ऑर्डर के दायरे के अनुसार व्यवस्था की जा सकती है।

कस्टम विशेषताएँ

• मानक: जेआईएस एफ 3410-1999 → तब उपयोग करें जब परियोजना विनिर्देश जहाज की अंडाकार आईप्लेट आयाम और ऑर्डरिंग पदनाम के लिए कहता है।
• प्रकार: टाइप ए / टाइप बी → टाइप ए सामान्य उपयोग के लिए जैसे डेक माउंटिंग; टाइप बी लिफ्टिंग बूम गाय आईप्लेट व्यवस्था के लिए ड्राइंग पुष्टि के अधीन है।
• नाममात्र आकार: 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 → अनुमेय भार और स्थापना ड्राइंग के अनुसार चुनें।
• अनुमेय भार: 4 से 500 kN → चयन के लिए मानक संदर्भ भार; परियोजना-विशिष्ट अनुमोदन या मूल-संरचना सत्यापन को प्रतिस्थापित न करें।
• सामग्री: मिश्र धातु इस्पात फोर्जिंग, सी-एमएन स्टील फोर्जिंग, या स्टील प्लेट कटी हुई निर्माण → अंतिम ग्रेड, वेल्डेबिलिटी, गर्मी उपचार, और प्रमाण पत्र का दायरा पुष्टि की जानी है।
• सतह उपचार: एसए 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर → अंतिम पेंट सिस्टम, गैल्वनाइजिंग, या जहाज विनिर्देश के अनुसार स्टेनलेस स्टील फिनिश।
• निरीक्षण: दृश्य सतह जांच मूल आवश्यकता के रूप में → परियोजना आवश्यकता के अनुसार एनडीटी, प्रूफ परीक्षण, या वर्ग गवाह निरीक्षण उपलब्ध है।
• प्रमाण पत्र आवश्यकता: अनुरोध पर आदेश के दायरे के अनुसार उपलब्ध → वर्ग अनुमोदन परियोजना दस्तावेज़ समीक्षा और निरीक्षण व्यवस्था के अधीन है।

यह कैसे काम करता है

रस्सी टर्मिनल / शांकल / पुली फिटिंग अंडाकार आंख से जुड़ता है → तन्यता बल चिकनी आंख अनुभाग के माध्यम से वहन किया जाता है → भार वेल्डेड माउंटिंग क्षेत्र में स्थानांतरित किया जाता है → मूल डेक, बूम, या सहायक संरचना भार वितरित करती है → निरीक्षण, अंकन, और अंतिम कोटिंग परियोजना आवश्यकता के अनुसार पूरी की जाती है

अनुप्रयोग

जहाज डेक अटैचमेंट पॉइंट | रस्सी टर्मिनल फिक्सिंग | शांकल कनेक्शन | पुली या ब्लॉक कनेक्शन | डेक मोअरिंग एक्सेसरी व्यवस्था | लिफ्टिंग बूम गाय आईप्लेट व्यवस्था | नई बिल्डिंग और प्रतिस्थापन परियोजनाएं

प्रमाणन और लाभ

परियोजना आवश्यकता, निरीक्षण दायरा, सामग्री ट्रेसबिलिटी, और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।

ड्राइंग और फोटो

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: जेआईएस एफ 3410 टाइप ए और टाइप बी के बीच क्या अंतर है?

ए 1: टाइप ए सामान्य-उपयोग कॉन्फ़िगरेशन है, जिसे आमतौर पर डेक-माउंटेड अटैचमेंट पोजीशन के लिए उपयोग किया जाता है। टाइप बी को लिफ्टिंग बूम गाय आईप्लेट व्यवस्था के लिए अभिप्रेत है और इसे प्रोजेक्ट ड्राइंग द्वारा जांचा जाना चाहिए। टाइप बी ऑर्डर के लिए, प्लेट की लंबाई या स्थापना आयाम जैसे अतिरिक्त विवरण की आवश्यकता हो सकती है।

प्रश्न 2: क्या अनुमेय भार एसडब्ल्यूएल या लिफ्टिंग क्षमता के समान है?

ए 2: नहीं। तालिका मानक आईप्लेट चयन आधार के लिए अनुमेय भार प्रदान करती है। इसे एसडब्ल्यूएल, एमबीएल, रस्सी तोड़ने वाले भार, या प्रूफ लोड के रूप में नामित नहीं किया जाना चाहिए। किसी भी लिफ्टिंग, कार्गो-हैंडलिंग, या क्लास-अनुमोदित उपयोग को लोड दिशा, वेल्ड विवरण, मूल संरचना, निरीक्षण के दायरे और वर्ग अनुमोदन द्वारा पुष्टि की जानी चाहिए।

प्रश्न 3: क्या आईप्लेट को जाली या स्टील प्लेट कटिंग से बनाया जाना चाहिए?

ए 3: दोनों मार्गों पर चर्चा की जा सकती है। फोर्जिंग उपयुक्त है जब नियंत्रित अनुभाग संक्रमण और यांत्रिक गुणों की आवश्यकता होती है। स्टील प्लेट कटिंग का उपयोग तब किया जा सकता है जब निर्दिष्ट स्टील ग्रेड, मोटाई, किनारे की तैयारी, मशीनिंग और अंतिम प्रोफ़ाइल ड्राइंग और निरीक्षण आवश्यकता को पूरा करते हैं। उद्धरण से पहले मार्ग की पुष्टि की जानी चाहिए।
