JIS F 2025 टाइप ए डिटेचेबल प्लग टाइप एंकर चेन केबल क्लेंच शिप मूरिंग इक्विपमेंट

अलग करने योग्य प्लग प्रकार एंकर चेन केबल क्लैंच JIS F 2025 प्रकार ए

उत्पाद का अवलोकन

JIS F 2025 प्रकार A हटाने योग्य केबल क्लैंच एक चेन-लॉकर फिटिंग है जिसका उपयोग चेन-लॉकर बल्कहेड पर एंकर-चेन के कड़वे छोर को सुरक्षित करने के लिए किया जाता है।इसकी हटाने योग्य प्लग/कवर और पिन व्यवस्था चेन कनेक्शन को छोड़ने का एक नियंत्रित साधन प्रदान करती है जब एक अनुमोदित आपातकालीन त्याग प्रक्रिया के लिए लंगर चेन को छोड़ने की आवश्यकता होती हैयह डेक चेन टॉपर, लिफ्टिंग फिटिंग, टोलिंग घटक या नियमित एंकर हैंडलिंग डिवाइस नहीं है।

आपूर्ति किए गए आयामी डेटा JIS F 2025 का पालन करते हैंः1992. JIS F 2025:2021 वर्तमान सक्रिय संस्करण है, इसलिए नई इमारत और वर्ग से संबंधित आदेशों को उद्धरण से पहले शासी संस्करण की पुष्टि करनी चाहिए।चयन लंगर श्रृंखला के नाममात्र व्यास पर आधारित होना चाहिए, चेन ग्रेड और प्रोजेक्ट लोड आधार, चेन-लॉकर बुलचेड ज्यामिति, रिलीज़ एक्सेस, वेल्डिंग इंटरफेस, सीलिंग आवश्यकता, कोटिंग सिस्टम और आवश्यक निरीक्षण दायरे।

त्वरित विनिर्देश

• उत्पाद का कार्यः चेन लॉकर में एंकर चेन कड़वा-एंड सिक्योरिटी → चेन लॉकर बुलचेड पर एक परिभाषित कनेक्शन और एक अलग करने योग्य रिलीज़ व्यवस्था प्रदान करता है।
• मानक और प्रकारः JIS F 2025 प्रकार A हटाने योग्य प्रकार → प्रकार A हटाने योग्य विन्यास है; प्रकार B स्थिर विन्यास है।
• मानक संस्करणः 1992 के आयाम प्रदान किए गए; 2021 संस्करण वर्तमान है → उत्पादन से पहले अनुबंध, पोत ड्राइंग और वर्ग की आवश्यकता की पुष्टि करें।
• नाममात्र आकार सीमाः 52 से 120, नाममात्र आकार सहित 73 → लागू लंगर श्रृंखला व्यास को 50-52 मिमी से 114-120 मिमी तक कवर करता है।
• अनुमानित द्रव्यमानः 40.5 से 274 किलोग्राम → हैंडलिंग, बुलड्यूड इंस्टॉलेशन प्लानिंग, पैकिंग और फ्रेट अनुमान के लिए प्रासंगिक।
• मानक सामग्री आधारः SS400 शरीर के साथ घटक-विशिष्ट स्टील, पीतल, गास्केट, पैकिंग, और समर्थन सामग्री → स्टेनलेस स्टील या वैकल्पिक सामग्री को एक अनुमोदित परियोजना ड्राइंग की आवश्यकता होती है।
• स्थापनाः चेन-लॉकर बुलचेड पर वेल्डेड → मानक आवश्यक होने पर शरीर को एक घुमावदार माउंटिंग सतह से मेल खाने की अनुमति देता है।
• सील और परीक्षण:गास्केट और पैकिंग प्रदर्शन निर्दिष्ट सील कर्तव्य का समर्थन करना चाहिए → किसी भी पूरा विधानसभा पनरोक परीक्षण दबाव और स्वीकृति मानदंड परियोजना द्वारा पुष्टि की जानी चाहिए.

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: शासित मानक संस्करण, प्रकार ए हटाने योग्य विन्यास और नाम जैसे JIS F 2025 A52 की पुष्टि करें।

चरण 2: एंकर चेन के नाममात्र व्यास, चेन ग्रेड, चेन प्रमाणपत्र के आंकड़ों की पुष्टि करें, और यह सुनिश्चित करें कि आदेश नए निर्माण या मौजूदा केबल क्लैंच के प्रतिस्थापन के लिए है।

चरण 3: चेन-लॉकर व्यवस्था, बुलचेड मोटाई / वक्रता, वेल्डेड स्थापना इंटरफ़ेस, सुदृढीकरण विवरण, चेन दिशा और उपलब्ध संचालन पहुंच प्रदान करें।

चरण 4: शरीर, ढक्कन, पिन, टॉपर, फास्टनर, गास्केट, पैकिंग, रिटेनिंग पार्ट्स, और किसी भी स्टेनलेस स्टील या विशेष सामग्री की आवश्यकता के लिए सामग्री अनुसूची की पुष्टि करें।

चरण 5: सतह उपचार, सीलिंग कर्तव्य, किसी भी जलरोधक कार्य परीक्षण, रिलीज़ / रीसेट प्रक्रिया, निरीक्षण बिंदुओं की पुष्टि करें, और क्या कवर हैंडल की आवश्यकता है।

चरण 6: मात्रा, प्रमाणपत्र और वर्ग के दायरे, वितरण गंतव्य, आवश्यक वितरण समय, अनुमोदित ड्राइंग, मौजूदा उत्पाद की तस्वीरों और पैकिंग आवश्यकताओं की पुष्टि करें।

संरचना

SS400 body | Detachable cover / plug | Pin and stopper assembly | Packing gland | Gasket and packing | Retaining pin and chainlet | Stud bolts and nuts | Welded chain-locker bulkhead interface | Optional cover handle

चेन-लॉकर की स्थापना और गुणवत्ता लाभ

• प्रकार ए डिटेचेबल जेआईएस कॉन्फ़िगरेशन है, जो स्थायी रूप से स्थिर रहने के बजाय नियंत्रित पोत प्रक्रिया के तहत कड़वे-अंत कनेक्शन को जारी करने की अनुमति देता है।
• शरीर की ज्यामिति को चेन-लॉकर बुलचेड से मेल खाना चाहिए; यदि माउंटिंग सतह घुमावदार है, तो मानक शरीर को स्थापना सतह के अनुकूल बनाने की अनुमति देता है।
• पिन, टॉपर, कवर, पैकिंग ग्रंथि, स्टड-बोल्ट और रिटेनिंग-पार्ट के संरेखण को एक साथ जांचना चाहिए ताकि रिलीज़ स्ट्रोक और फिर से इकट्ठा होने की स्थिति निर्माण विकृति से प्रभावित न हो।
• घटक-आधारित सामग्री अनुसूची संरचनात्मक शरीर, हटाने योग्य भागों, पीतल के फास्टनरों, गैसकेट, पैकिंग और रिटेनिंग वायर / चेनलेट आइटमों के अलग-अलग नियंत्रण का समर्थन करती है।
• निर्दिष्ट सील कर्तव्य के लिए गास्केट और पैकिंग की स्थिति महत्वपूर्ण है। सामग्री प्रदर्शन, प्रतिस्थापन अंतराल, परीक्षण दबाव,और स्वीकृति मानदंडों को अनुमोदित परियोजना विनिर्देश का पालन करना चाहिए.
• वेल्डेड बुलचेड इंटरफेस और आसपास के जहाज की संरचना को लोड ट्रांसफर, स्थानीय सुदृढीकरण, पहुंच, संक्षारण सुरक्षा और निरीक्षण के लिए शिपयार्ड या डिजाइन कार्यालय द्वारा जांच की जानी चाहिए।
• केबल क्लैंच को विनिर्माण और स्थापित करने के बाद सहमत प्रक्रिया के अनुसार कार्य-जाँच किया जाना चाहिए; इसे लंगर विंडलास ब्रेक या डेक चेन टॉपर के रूप में दर्शाया नहीं जाना चाहिए।

कस्टम विशेषताएं

• मानक आधारः JIS F 2025:1992 आपूर्ति किए गए आयाम / JIS F 2025:2021 वर्तमान संस्करण → पुष्टि करें कि कौन सा संस्करण अनुबंधिक रूप से लागू है।
• प्रकारः प्रकार A हटाने योग्य → प्रकार B स्थिर विन्यास से भिन्न।
• नाममात्र आकारः 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → लागू नाममात्र लंगर श्रृंखला व्यास द्वारा चयन करें.
• मानक नामकरणः JIS F 2025 A + नाममात्र संख्या → उदाहरणः JIS F 2025 A52
• मानक शरीर सामग्रीः JIS G 3101 SS400 → अन्य घटक सामग्री मानक सामग्री अनुसूची का पालन करते हैं।
• वैकल्पिक सामग्रीः स्टेनलेस स्टील या अनुकूलित सामग्री → केवल अनुमोदित चित्रों, संक्षारण संगतता, वेल्डिंग प्रक्रिया और परियोजना स्वीकृति के अधीन उपलब्ध है।
• एंकर चेन ग्रेडः पुष्टि की जानी है → आपूर्ति की गई जानकारी में क्रमशः ग्रेड 2 और ग्रेड 2 / ग्रेड 3 तक का दावा किया गया है, इसलिए कोई असमर्थित ग्रेड दावा नहीं किया गया है।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, जस्ती खत्म, या परियोजना कोटिंग → अंतिम प्रणाली सामग्री, वेल्डिंग अनुक्रम, और पोत कोटिंग विनिर्देश पर निर्भर करती है।
• प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → निर्माता प्रमाण पत्र, सामग्री की ट्रेस करने की क्षमता, वर्ग निरीक्षण, और गवाह बिंदुओं को उद्धरण से पहले पुष्टि की जानी चाहिए।

यह कैसे काम करता है

Anchor-chain bitter end is connected to the cable clench → The chain is secured at the chain-locker bulkhead during normal service → Retaining parts keep the detachable cover / pin arrangement in position → Under an approved emergency procedure, पकड़ने वाले और हटाने योग्य भागों को नियंत्रित क्रम में छोड़ दिया जाता है → संयोजन का निरीक्षण किया जाता है, रीसेट किया जाता है और ऑपरेशन के बाद फिर से सील किया जाता है

आवेदन

Chain lockers | Anchor-chain bitter-end securing | Medium and large merchant vessels | Cargo ships | Tankers | Bulk carriers | Container vessels | Newbuilding projects | Replacement and retrofit projects

प्रमाणपत्र और लाभ

प्रमाणपत्र और निरीक्षण दस्तावेजों को परियोजना की आवश्यकता, सामग्री की ट्रेस करने की क्षमता, सहमत परीक्षण दायरे और वर्गीकरण सोसायटी अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।सूचीबद्ध समाजों को प्रत्येक आदेश के साथ स्वचालित रूप से शामिल नहीं किया जाता है.

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

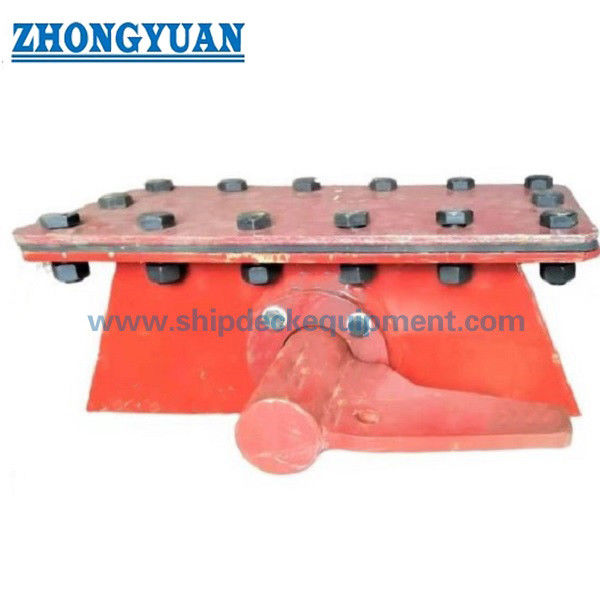

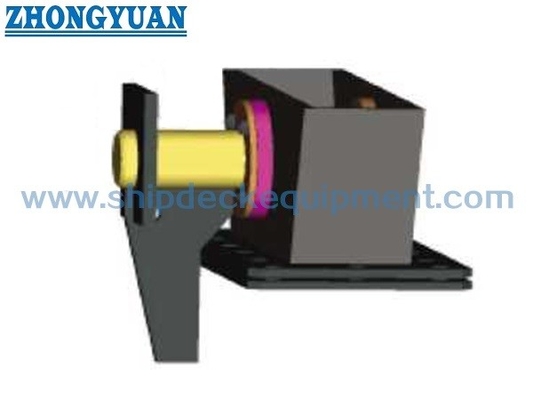

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: JIS F 2025 प्रकार A और प्रकार B में क्या अंतर है?

A1: प्रकार A हटाने योग्य विन्यास है और प्रकार B स्थिर विन्यास है।प्रकार A का चयन किया जाता है जब कंटेनर की व्यवस्था के लिए लंगर-श्रृंखला कड़वे अंत कनेक्शन को छोड़ने के लिए एक नियंत्रित विधि की आवश्यकता होती है.

प्रश्न 2: सही नाममात्र आकार का चयन कैसे किया जाए?

A2: लागू लंगर श्रृंखला व्यास से नाममात्र संख्या का चयन करें और इसे पोत की रेखाचित्र, श्रृंखला ग्रेड, श्रृंखला लॉकर ज्यामिति, मौजूदा स्थापना, रिलीज़ एक्सेस के आधार पर पुष्टि करें।और अनुमोदित मानक संस्करणतालिका आयामी चयन संदर्भ है, SWL या ब्रेक लोड की घोषणा नहीं है।

Q3: क्या जलरोधक परीक्षण और ग्रेड 3 चेन संगतता मानक के रूप में शामिल है?

A3: स्वचालित रूप से नहीं। वर्तमान मानक सील से संबंधित गास्केट और पैकिंग प्रदर्शन की पहचान करता है,लेकिन पूर्ण-समारोह जलरोधक परीक्षण विधि और स्वीकृति मानदंड परियोजना द्वारा परिभाषित किया जाना चाहिएआपूर्ति किए गए चेन ग्रेड के कथन विरोधाभासी हैं, इसलिए उद्धरण या डेटाशीट में उल्लेख किए जाने से पहले ग्रेड 3 संगतता की पुष्टि की जानी चाहिए।
