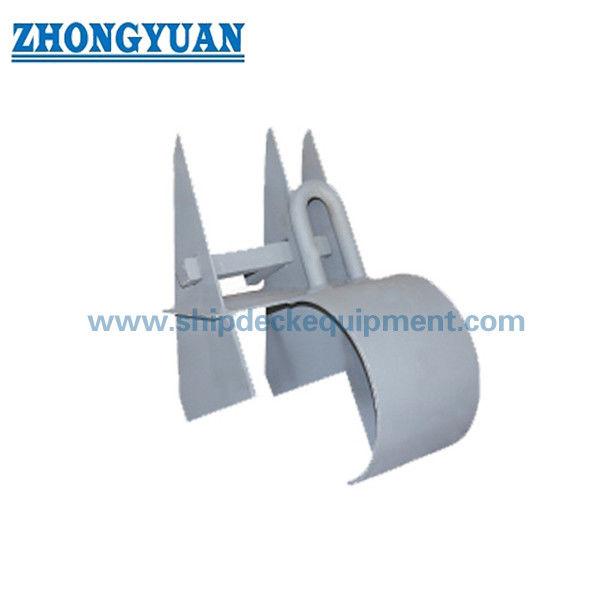

अंतर्देशीय और छोटे जहाजों के लिए सरल एंकर चेन रिलीज़र CB 531-66 चेन केबल क्लैंच रिलीज़
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी531-66 | नाममात्र श्रृंखला व्यास: | 17 मिमी से 37 मिमी |
|---|---|---|---|
| सामग्री: | सी-एमएन स्टील, स्टेनलेस स्टील | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि। | ||
| प्रमुखता देना: | सीबी५३१-६६ सरल एंकर रिलीजर,सरल एंकर रिलीजर सीबी५३१-६६,सीबी५३१-६६ शिप मूरिंग उपकरण |
||
उत्पाद विवरण
अंतर्देशीय और छोटे जहाजों के लिए सरल एंकर चेन रिलीज़र CB 531-66 चेन केबल क्लैंच रिलीज़
उत्पाद का अवलोकन
सीबी 531-66 सरल लंगर श्रृंखला रिलीज़र एक कॉम्पैक्ट श्रृंखला केबल क्लैंच रिलीज़ डिवाइस है जिसका उपयोग अंतर्देशीय जहाजों, छोटे जहाजों, कार्य नौकाओं,और इसी तरह के छोटे समुद्री अनुप्रयोगयह एंकर चेन के नाममात्र व्यास के आधार पर चुना जाता है और इसका उद्देश्य सामान्य व्यवस्था में मिलान एंकर चेन के आकार को पकड़ना और रिलीज़ डिवाइस को संचालित करते समय चेन रिलीज़ करने की अनुमति देना है।
यह सरल प्रकार उपयुक्त है जहां पोत को एक सरल लंगर श्रृंखला रिलीज़ फिटिंग की आवश्यकता होती है जिसमें आसान स्थापना, सरल संचालन,और एक आकार सीमा से 17 मिमी 37 मिमी नाममात्र श्रृंखला व्यास के लिएसामग्री, सतह उपचार, स्थापना इंटरफेस, प्रमाण पत्र का दायरा और किसी भी अनुकूलित विवरण को पोत के चित्र और परियोजना आवश्यकताओं के अनुसार पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकारः सरल लंगर श्रृंखला रिलीज़र/लंगर केबल क्लैंच रिलीज़ → छोटे जहाज लंगर व्यवस्था के लिए कॉम्पैक्ट लंगर श्रृंखला रिलीज़ फिटिंग।
- मानकः सीबी 531-66 → मॉडल चयन, नाममात्र श्रृंखला व्यास रेंज और मुख्य आयामों के लिए संदर्भ।
- नाममात्र चेन व्यासः 1737 मिमी → छोटे और अंतर्देशीय जहाजों के लंगर चेन के लिए चार आपूर्ति किए गए आकार समूहों को शामिल करता है।
- लागू चेन ग्रेडः ग्रेड 2 और ग्रेड 3 एंकर चेन → ऑर्डर से पहले वास्तविक चेन ग्रेड और प्रमाण पत्र की पुष्टि करें।
- सामग्री विकल्पः सी-एमएन स्टील या स्टेनलेस स्टील → संक्षारण वातावरण, कंटेनर विनिर्देश और बजट के अनुसार चुनें।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर, जस्ती, या अनुकूलित खत्म → कोटिंग पोत रखरखाव और संक्षारण-संरक्षण की आवश्यकता से मेल खाना चाहिए।
- अनुमानित वजनः 8.93 ¢ 36.88 किलोग्राम → उद्धरण, स्थापना हैंडलिंग, पैकिंग और माल ढुलाई अनुमान के लिए उपयोगी।
- आवेदन फोकसः अंतर्देशीय जहाज और छोटे जहाज → सरल स्थापना और संचालन मुख्य चयन लाभ हैं।
मुख्य तकनीकी मापदंड
|
कैल व्यास मिमी |
L | L1 | बी | बी1 | बी2 | B3 | H1 | H2 | H3 | H4 | आर | t1 | t2 | t3 | d | वजन किलो |
| 17 से 19 | 150 | 35 | 238 | 54 | 128 | 140 | 90 | 100 | 100 | 118 | 100 | 6 | 4 | 5 | 28 | 8.93 |
| 22-25 | 196 | 40 | 270 | 61 | 146 | 170 | 110 | 130 | 110 | 145 | 125 | 8 | 4 | 6 | 30 | 14.38 |
| २८-३१ | 256 | 45 | 305 | 70 | 165 | 200 | 130 | 160 | 120 | 180 | 150 | 10 | 5 | 6 | 30 | 25.41 |
| ३४-३७ | 324 | 55 | 360 | 84 | 198 | 230 | 150 | 190 | 130 | 215 | 175 | 12 | 6 | 8 | 36 | 36.88 |
चयन और जांच गाइड
चरण 1: सीबी 531-66 सरल एंकर चेन रिलीज़र की पुष्टि करें और चेन के नाममात्र व्यास के अनुसार आकार समूह का चयन करेंः 17?? 19, 22?? 25, 28?? 31 या 34?? 37 मिमी।
चरण 2: आपूर्ति किए गए विनिर्देश के अनुसार एंकर चेन ग्रेड, सामान्य रूप से ग्रेड 2 या ग्रेड 3 की पुष्टि करें और यदि उपलब्ध हो तो चेन ड्राइंग या प्रमाण पत्र प्रदान करें।
चरण 3: विशेष रूप से अंतर्देशीय जहाजों, छोटे जहाजों, कार्य नौकाओं, बैगों या मरम्मत प्रतिस्थापन परियोजनाओं के लिए पोत के प्रकार और आवेदन स्थिति की पुष्टि करें।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: सी-एमएन स्टील, स्टेनलेस स्टील, या विशेष सामग्री परियोजना विनिर्देश के अनुसार पुष्टि की जानी है।
चरण 5: सतह उपचार की पुष्टि करें: Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, जस्ती खत्म, या पात्र-क्षय सुरक्षा आवश्यकता के अनुसार अनुकूलित कोटिंग।
चरण 6: प्रमाणपत्र के दायरे, मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, स्थापना चित्र और उत्पाद फोटो की पुष्टि करें यदि आदेश प्रतिस्थापन के लिए है।
संरचना
चेन सीट शरीर ∙ चेन संपर्क सतह ∙ सरल रिहाई तंत्र ∙ आधार / माउंटिंग इंटरफ़ेस की पुष्टि ∙ ऑपरेटिंग व्यवस्था की पुष्टि ∙ पेंट, जस्ती,या स्टेनलेस स्टील खत्म
एंकर चेन रिलीज़ और इंस्टॉलेशन फायदे
- यह सरल संरचना अंतर्देशीय जहाजों और छोटे जहाजों के लिए उपयुक्त है जहां कॉम्पैक्ट व्यवस्था, आसान संचालन और सरल स्थापना महत्वपूर्ण है।
- 17 मिमी से 37 मिमी तक के चार नाममात्र श्रृंखला व्यास समूह छोटे जहाजों के नए निर्माण और प्रतिस्थापन के आदेशों के लिए उत्पाद को सुविधाजनक बनाते हैं।
- श्रृंखला संपर्क क्षेत्र को पकड़ने और छोड़ने के दौरान लंगर श्रृंखला लिंक के साथ तेज स्थानीय संपर्क को कम करने के लिए सुचारू रूप से समाप्त किया जाना चाहिए।
- सी-एमएन स्टील सामान्य समुद्री उपकरण अनुप्रयोगों के लिए उपयुक्त है, जबकि स्टेनलेस स्टील पर चर्चा की जा सकती है जब उच्च संक्षारण प्रतिरोध या एक विशिष्ट पोत आवश्यकता निर्दिष्ट की जाती है।
- एपोक्सी दुकान प्राइमर के साथ सा 2.5 ब्लास्टिंग एक आधार जंग-संरक्षण तैयारी के रूप में उपयुक्त है; परियोजना की आवश्यकता के अनुसार जस्ती या अनुकूलित सतह उपचार का चयन किया जा सकता है।
- प्रमाण पत्र और निरीक्षण के दायरे को उत्पादन से पहले पुष्टि की जानी चाहिए, क्योंकि वर्ग निरीक्षण, सामग्री की ट्रेस करने की क्षमता और गवाह निरीक्षण पात्र और आदेश की आवश्यकता पर निर्भर करता है।
कस्टम विशेषताएं
- मानकः CB 531-66 → उपयोग जब जहाज ड्राइंग या शिपयार्ड विनिर्देश इस सरल लंगर श्रृंखला रिलीज़र मानक के लिए कहता है।
- उत्पाद का प्रकार: सरल एंकर चेन रिलीज़र → एंकर चेन व्यवस्थाओं के लिए कॉम्पैक्ट चेन केबल क्लैंच रिलीज़ डिवाइस।
- नाममात्र चेन व्यासः 17×37 मिमी → वास्तविक एंकर चेन व्यास के अनुसार सही पंक्ति का चयन करें।
- लागू चेन ग्रेडः ग्रेड 2 / ग्रेड 3 → आदेश देने से पहले चेन प्रमाण पत्र और मिलान परियोजना आवश्यकता की पुष्टि करें।
- सामग्रीः सी-एमएन स्टील / स्टेनलेस स्टील → आदेश विनिर्देश के अनुसार अंतिम सामग्री ग्रेड की पुष्टि की जानी चाहिए।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर / जस्ती / अनुकूलित → अंतिम कोटिंग परियोजना या पोत की आवश्यकताओं का पालन करती है।
- आवेदन पोत: अंतर्देशीय पोत और छोटे पोत → कॉम्पैक्ट एंकर चेन व्यवस्थाओं और मरम्मत प्रतिस्थापन जरूरतों के लिए उपयुक्त।
- स्थापना: सरल स्थापना व्यवस्था → सटीक माउंटिंग, बोल्ट, वेल्ड और आसपास के संरचना विवरण को ड्राइंग द्वारा पुष्टि की जानी चाहिए।
- प्रमाणपत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → वर्ग प्रमाणपत्र और निरीक्षण के दायरे की उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Anchor chain is led to the releaser → Chain is positioned in the clench / release seat → The selected chain size is held in the normal arrangement → Crew operates the simple release device when chain release is required → Correct chain size, स्थापना, निरीक्षण और संचालन प्रक्रिया सुरक्षित उपयोग का समर्थन
आवेदन
अंतर्देशीय पोत ∙ छोटे जहाज ∙ कार्यपोत ∙ बारगेज ∙ सेवापोत ∙ लंगर श्रृंखला व्यवस्था ∙ नए निर्माण परियोजनाएं ∙ मरम्मत और प्रतिस्थापन परियोजनाएं
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: सही सीबी 531-66 सरल एंकर चेन रिलीज़र आकार का चयन कैसे किया जाए?
A1: नाममात्र एंकर चेन व्यास के अनुसार आकार का चयन करें। आपूर्ति की गई तालिका में 17?? 19, 22?? 25, 28?? 31 और 34?? 37 मिमी चेन व्यास समूह शामिल हैं।आदेश देने से पहले पात्र के चित्र और वास्तविक श्रृंखला ग्रेड की भी जांच की जानी चाहिए.
Q2: क्या यह उत्पाद अंतर्देशीय जहाजों और छोटे जहाजों के लिए उपयुक्त है?
उत्तरः हां. आपूर्ति किए गए उत्पाद फोकस के आधार पर, यह सरल प्रकार मुख्य रूप से अंतर्देशीय जहाजों, छोटे जहाजों, कार्य नौकाओं, बैगों और इसी तरह के कॉम्पैक्ट एंकर चेन व्यवस्थाओं के लिए उपयुक्त है।बड़े जहाजों या विशेष भार आवश्यकताओं के लिए, व्यवस्था को पात्र के चित्रण और वर्ग की आवश्यकता के साथ जांच की जानी चाहिए।
Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?
A3: कृपया मानक, नाममात्र चेन व्यास, चेन ग्रेड, सामग्री, सतह उपचार, मात्रा, प्रमाण पत्र की आवश्यकता, स्थापना ड्राइंग या प्रतिस्थापन फोटो, वितरण गंतव्य की पुष्टि करेंऔर अपेक्षित वितरण समय.
