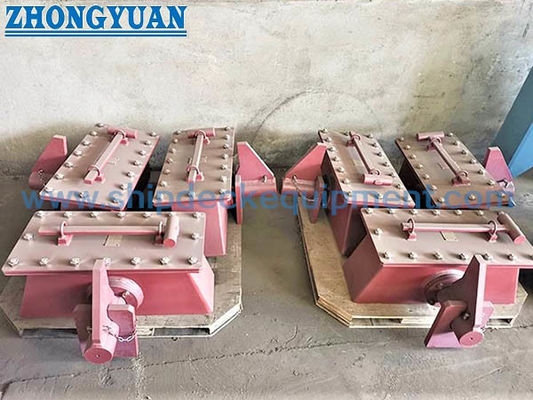

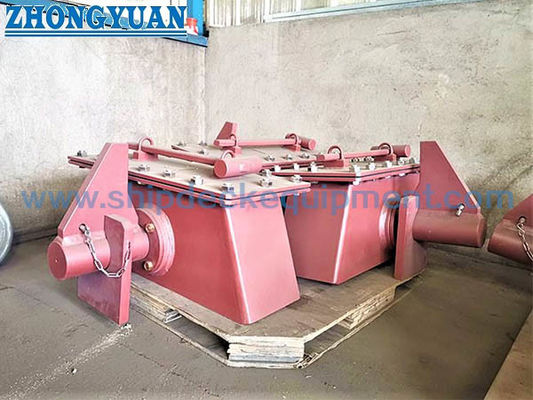

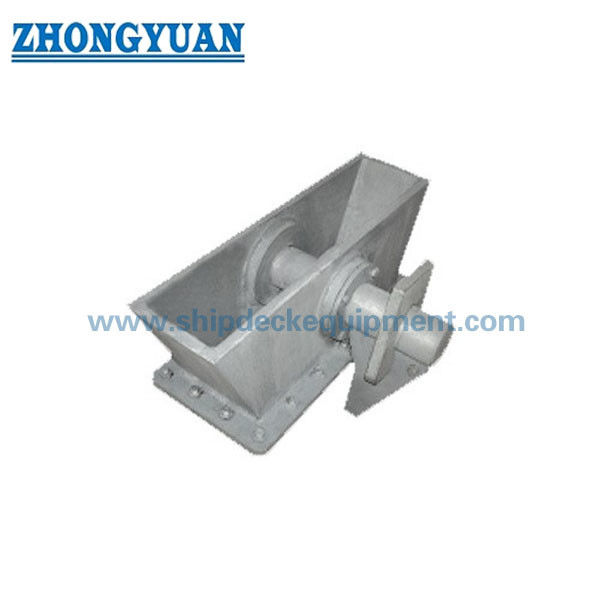

50×120 मिमी जलरोधक कुत्ता प्रकार केबल क्लैंच Anchor Chain Release Device for Ship Mooring
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी/टी 3143-2013 | नाममात्र श्रृंखला व्यास: | 50 मिमी से 120 मिमी |
|---|---|---|---|
| सामग्री: | सी-एमएन स्टील, स्टेनलेस स्टील | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि। | ||
| प्रमुखता देना: | जहाज के लंगर लगाने के उपकरण केबल क्लैंच,कुत्ता प्रकार के केबल के लिए जलरोधक क्लैंच |
||
उत्पाद विवरण
50×120 मिमी जलरोधक कुत्ता प्रकार केबल क्लैंच Anchor Chain Release Device for Ship Mooring
उत्पाद का अवलोकन
CB/T 3143 कुत्ता प्रकार के जलरोधक केबल क्लैंच को एंकर चेन रिलीज़ सिस्टम के लिए एक महत्वपूर्ण सुरक्षा घटक के रूप में डिज़ाइन किया गया है।
यह ग्रेड 2 और ग्रेड 3 एंकर चेन के लिए 50 मिमी से 120 मिमी तक के व्यास के लिए उपयुक्त है।
ओ-रिंग सीलिंग संरचना से लैस, यह परीक्षण दबाव स्थितियों में चेन लॉकर की जलरोधक अखंडता सुनिश्चित करता है।
यह यंत्र लंगर श्रृंखला को नियंत्रित रूप से पकड़ने और आपातकालीन रूप से छोड़ने में सक्षम बनाता है, जिससे अतिभारित परिस्थितियों में जहाज की सुरक्षा की जाती है।
त्वरित विनिर्देश
- चेन व्यासः 50×120 मिमी → एंकर चेन के साथ संगतता को परिभाषित करता है
- चेन ग्रेडः ग्रेड 2 / ग्रेड 3 → लागू शक्ति स्तर
- जलरोधक दबावः 0.03 एमपीए / 5 मिनट → चेन लॉकर सील सुनिश्चित करता है
- रिलीज़ तंत्रः कुत्ता प्रकार + हथौड़ा → त्वरित रिलीज़ सक्षम करता है
- पिन शक्ति तर्कः 15-30% तोड़ने भार → नियंत्रित विफलता सुरक्षा
- सीलः ओ-रिंग रबर → जलरोधक प्रदर्शन सुनिश्चित करता है
- स्नेहनः ग्रीस चैनल पिन → सुचारू संचालन
- सामग्री: सी-एमएन स्टील / स्टेनलेस स्टील → शक्ति और स्थायित्व
- सतहः Sa2.5 + प्राइमर → संक्षारण सुरक्षा
मुख्य तकनीकी मापदंड
| नाममात्र नहीं. |
चेन केबल व्यास |
L | बी | L1 | बी1 | L2 | D | H1 | H2 | n | सैद्धांतिक वजन किलो |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
चयन मार्गदर्शिका
चरण 1 ️ श्रृंखला व्यास चुनें → 50 ️ 120 मिमी लंगर श्रृंखला के आधार पर
चरण 2 ️ चेन ग्रेड → ग्रेड 2 या ग्रेड 3 की पुष्टि करें
चरण 3 ️ जलरोधक आवश्यकता की पुष्टि → चेन लॉकर सील करने के लिए आवश्यक
चरण 4 ️ रिलीज़ की आवश्यकता की पुष्टि → आपातकालीन त्वरित रिलीज़ की आवश्यकता
चरण 5 ️ पिन सुरक्षा तर्क की पुष्टि करें → अधिभार पर नियंत्रित ब्रेक
चरण 6 प्रमाणन की पुष्टि → वर्ग समाज की आवश्यकता
संरचना
शरीर ∙ कुत्ते लॉक तंत्र ∙ रिलीज़ पिन ∙ ओ-रिंग सील ∙ स्नेहन पिन ∙ हथौड़ा रिलीज़ सिस्टम
कस्टम विशेषताएं
- चेन का व्यासः 50×120 मिमी → संगतता
- जलरोधक सील: ओ-रिंग → पानी के प्रवेश को रोकें
- रिलीजः हथौड़ा ऑपरेशन → त्वरित आपातकालीन रिलीज
- पिन शक्तिः 15-30% BL → सुरक्षा सुरक्षा
- स्नेहनः ग्रीस ग्रूव → सुचारू संचालन
- सामग्रीः सी-एमएन स्टील → संरचनात्मक शक्ति
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
पूछताछ मार्गदर्शिका
कृपया चेन व्यास, चेन ग्रेड, जलरोधक आवश्यकता और वर्ग प्रमाणन आवश्यकता प्रदान करें।
यह कैसे काम करता है
चेन कुत्ता तंत्र द्वारा लॉक किया जाता है. आपात स्थिति में, पिन हथौड़ा द्वारा जारी किया जा सकता है, जो चेन को सुरक्षित रूप से बाहर निकलने की अनुमति देता है. पिन को नियंत्रित अधिभार के तहत तोड़ने के लिए डिज़ाइन किया गया है.जहाजों की सुरक्षा सुनिश्चित करना.
आवेदन
लंगर चेन लॉकर∙ आपातकालीन चेन रिलीज़ सिस्टम∙ जहाज सुरक्षा प्रणाली
प्रमाणपत्र और लाभ
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस; जलरोधक परीक्षण, नियंत्रित रिलीज़ सुरक्षा डिजाइन, विश्वसनीय लॉक तंत्र।
चित्र और तस्वीरें
जीए ड्राइंग. इंस्टॉलेशन लेआउट. उत्पाद तस्वीरें.
आदेश
MOQ: 1। डिलीवरीः 30 ¢ 60 दिन
अक्सर पूछे जाने वाले प्रश्न
Q1: कुत्ते के प्रकार के केबल क्लैंच का कार्य क्या है?
उत्तर: यह लंगर श्रृंखला को सुरक्षित रूप से पकड़ता और छोड़ता है।
प्रश्न 2: सुरक्षा पिन कैसे काम करता है?
A: यह आपातकालीन रिहाई सुनिश्चित करने के लिए चेन तोड़ने के भार के 15-30% के तहत टूट जाता है।
प्रश्न 3: जलरोधक डिजाइन क्यों?
उत्तर: चेन लॉकर की सीलिंग बनाए रखने और पानी के प्रवेश को रोकने के लिए।
