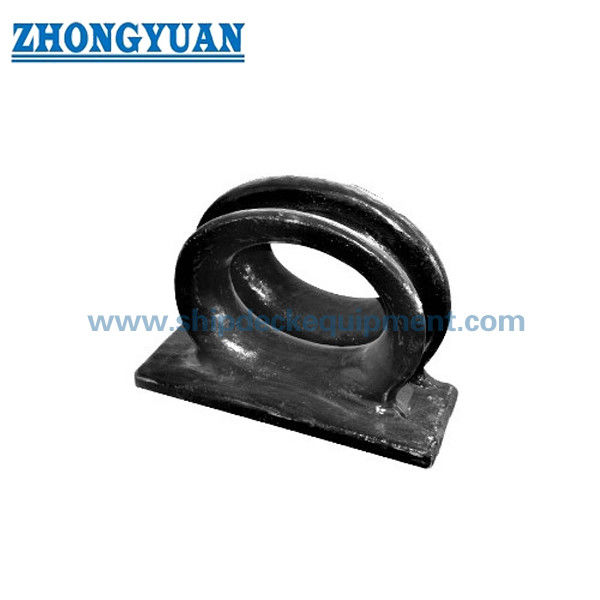

समुद्री डेक वेल्डेड मोरिंग चॉक∙ CB34 टाइप सी कास्टिंग स्टील रस्सी गाइड छोटे जहाजों के लिए

समुद्री डेक वेल्डेड मूरिंग चॉक | जहाजों के लिए सीबी34 टाइप सी कास्टिंग स्टील रस्सी गाइड

उत्पाद अवलोकन

सीबी34 टाइप सी समुद्री डेक वेल्डेड मूरिंग चॉक एक कास्टिंग स्टील रस्सी गाइड है जो मूरिंग रस्सियों को नियंत्रित दिशा में ले जाने के लिए डेक पर स्थापित किया जाता है। साधारण प्लेट-निर्मित रस्सी के उद्घाटन की तुलना में, यह प्रकार गोल रस्सी-संपर्क सतहों के साथ एक कास्ट बॉडी का उपयोग करता है, जो छोटे पोत मूरिंग संचालन के दौरान तेज संपर्क, स्थानीय रस्सी पहनने और अस्थिर रस्सी मार्गदर्शन को कम करने में मदद करता है।

यह उत्पाद पृष्ठ डेक स्थापना, कास्टिंग गुणवत्ता, चिकनी रस्सी-संपर्क ज्यामिति और वेल्ड-क्षेत्र नियंत्रण पर केंद्रित है। कार्बन-मैंगनीज कास्टिंग स्टील के लिए, रस्सी-संपर्क क्षेत्र को ब्लास्टिंग और प्राइमर कोटिंग से पहले तैयार किया जाता है और चिकना किया जाता है। स्टेनलेस स्टील संस्करणों के लिए, संपर्क सतह को परियोजना की आवश्यकता के अनुसार पॉलिश किया जा सकता है। कास्टिंग सतह के संकेत जैसे छोटे छिद्र या समावेशन को स्वीकृत समुद्री कास्टिंग निरीक्षण सीमाओं के भीतर नियंत्रित किया जाएगा और सेवा प्रदर्शन को प्रभावित नहीं किया जाएगा। कास्ट बॉडी और डेक संरचना के बीच वेल्ड कनेक्शन क्षेत्र के 50 मिमी के भीतर, वेल्डिंग गुणवत्ता को प्रभावित करने वाले दोषों से बचा जाना चाहिए या लागू प्रक्रिया के अनुसार मरम्मत की जानी चाहिए।

उत्पाद CB34-76 प्रकार C आयामों का अनुसरण करता है। शिपयार्ड, डिजाइनर, या वर्गीकरण सोसायटी द्वारा आवश्यक होने पर संरचनात्मक अनुकूलन या परियोजना सत्यापन के लिए परिमित तत्व विश्लेषण का उपयोग किया जा सकता है।

त्वरित विशिष्टताएँ

• उत्पाद प्रकार: सीबी34 टाइप सी डेक वेल्डेड मूरिंग चॉक → डेक-माउंटेड मूरिंग व्यवस्था के लिए कास्टिंग स्टील रस्सी गाइड।
• स्थापना: डेक पर वेल्डेड → बुलवार्क स्थापना के लिए अभिप्रेत नहीं है।
• मानक: CB34-76 प्रकार C → इस उत्पाद श्रृंखला के लिए मानक आयामी आधार।
• सामग्री: सी-एमएन स्टील की ढलाई या स्टेनलेस स्टील की ढलाई → आइस-क्लास या विशेष सेवा जहाजों के लिए विशेष स्टील ग्रेड पर चर्चा की जा सकती है।
• लागू रस्सी का आकार: स्टील वायर रस्सी 15-43.5 मिमी / फ्लैक्स रस्सी परिधि 125-325 मिमी / नायलॉन रस्सी व्यास 30-90 मिमी → वास्तविक मूरिंग रस्सी के अनुसार मॉडल का चयन करें।
• कुल आकार सीमा: एल 150-500 मिमी / एल1 400-880 मिमी / बी 110-350 मिमी / एच 250-589 मिमी → डेक स्थान और वेल्डिंग व्यवस्था की जांच के लिए उपयोगी।
• वजन सीमा: 37.5-296 किलोग्राम → हैंडलिंग, पैकिंग और स्थापना योजना को प्रभावित करता है।
• सतह का उपचार: Sa2.5 ब्लास्टिंग + कार्बन स्टील के लिए एपॉक्सी शॉप प्राइमर → स्टेनलेस स्टील संस्करण को जहां आवश्यक हो वहां पॉलिश किया जा सकता है।
• गुणवत्ता फोकस: चिकनी रस्सी-संपर्क सतह, नियंत्रित कास्टिंग संकेत, वेल्ड-आसन्न क्षेत्र की गुणवत्ता और वैकल्पिक एफईए सत्यापन।

मुख्य तकनीकी पैरामीटर

नोट: तालिका वेबसाइट के उपयोग के लिए मुख्य रस्सी चयन पैरामीटर और प्रमुख रूपरेखा आयाम रखती है। उत्पादन या शिपयार्ड स्थापना चित्र तैयार करते समय विस्तृत निर्माण आयाम जैसे कि स्थानीय दीवार की मोटाई, किनारे की त्रिज्या और छोटे पट्टिका आयामों को मानक ड्राइंग या अनुमोदित जीए ड्राइंग के साथ जांचा जाना चाहिए।

चयन मार्गदर्शिका

चरण 1: रस्सी के प्रकार और आकार की पुष्टि करें: स्टील वायर रस्सी का व्यास, फ्लैक्स रस्सी का घेरा, या नायलॉन की रस्सी का व्यास संबंधित मॉडल रेंज से मेल खाना चाहिए।

चरण 2: डेक स्थापना स्थान की पुष्टि करें: उपलब्ध डेक क्षेत्र और आस-पास की संरचनाओं के विरुद्ध एल, एल1, बी, बी1, एच और एच1 की जांच करें।

चरण 3: सामग्री और सतह फिनिश की पुष्टि करें: जब संक्षारण उपस्थिति या विशेष सेवा की आवश्यकता हो तो ब्लास्टेड और प्राइमेड सतह के साथ सी-एमएन कास्टिंग स्टील, या पॉलिश संपर्क सतह के साथ स्टेनलेस स्टील चुनें।

चरण 4: निरीक्षण और प्रमाणपत्र की आवश्यकता की पुष्टि करें: आवश्यक वर्ग समाज, सामग्री प्रमाणपत्र, निरीक्षण स्तर और क्या एफईए सत्यापन की आवश्यकता है, इसकी सलाह दें।

संरचना

• कास्ट रस्सी-संपर्क शरीर | डेक वेल्डेड बेस | गोल रस्सी मार्ग | चिकनी तैयार संपर्क सतह | वेल्ड-आसन्न गुणवत्ता नियंत्रण क्षेत्र | वैकल्पिक स्टेनलेस स्टील पॉलिश संपर्क सतह
• कास्टिंग, स्थापना और गुणवत्ता लाभ
• कास्ट बॉडी ज्यामिति एक निरंतर गोलाकार रस्सी मार्ग प्रदान करती है और मूरिंग रस्सियों के साथ तीव्र स्थानीय संपर्क को कम करती है।
• लकड़ी के पैटर्न या खोई-फोम कास्टिंग प्रक्रिया को मात्रा, आयामी नियंत्रण और सतह खत्म आवश्यकता के अनुसार चुना जा सकता है।
• कार्बन स्टील संस्करणों के लिए रस्सी-संपर्क सतहों को तैयार किया जाता है और चिकना किया जाता है; जहां आवश्यक हो वहां स्टेनलेस स्टील संस्करणों को पॉलिश किया जा सकता है।
• छिद्र या समावेशन जैसे कास्टिंग संकेत स्वीकृत समुद्री कास्टिंग निरीक्षण सीमाओं के भीतर नियंत्रित होते हैं और उत्पाद प्रदर्शन को प्रभावित नहीं करेंगे।
• 50 मिमी वेल्ड-आसन्न क्षेत्र को उन दोषों से बचने के लिए नियंत्रित किया जाता है जो चॉक बॉडी और डेक संरचना के बीच वेल्डिंग की गुणवत्ता को प्रभावित कर सकते हैं।
• उचित डेक सुदृढीकरण और अनुमोदित वेल्डिंग प्रक्रिया के साथ संयुक्त होने पर डेक वेल्डेड इंस्टॉलेशन एक मजबूत और साफ कनेक्शन प्रदान करता है।
• आवश्यकता पड़ने पर संरचनात्मक अनुकूलन या परियोजना समीक्षा के लिए परिमित तत्व विश्लेषण प्रदान किया जा सकता है।

कस्टम विशेषताएँ

• मानक: सीबी34-76 टाइप सी → इस फ़ील्ड का उपयोग तब करें जब पोत ड्राइंग या शिपयार्ड विनिर्देश सीबी34 टाइप सी मूरिंग चॉक की मांग करता है।
• स्थापना: डेक वेल्डेड → डेक पर लगे मूरिंग रस्सी मार्गदर्शन के लिए उपयुक्त।
• सामग्री: कास्टिंग सी-एमएन स्टील / कास्टिंग स्टेनलेस स्टील / विशेष स्टील की पुष्टि की जानी है → पोत सेवा वातावरण और परियोजना की आवश्यकता के अनुसार चयन करें।
• रस्सी का आकार: स्टील तार रस्सी 15-43.5 मिमी / सन रस्सी परिधि 125-325 मिमी / नायलॉन रस्सी 30-90 मिमी → मुख्य मॉडल चयन आधार के रूप में उपयोग किया जाता है।
• सतह का उपचार: Sa2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर / स्टेनलेस स्टील पॉलिशिंग → कोटेशन से पहले पुष्टि करें।
• निरीक्षण: निर्माता निरीक्षण/वर्ग निरीक्षण की पुष्टि की जाएगी → प्रमाणपत्र का दायरा परियोजना की आवश्यकता का पालन करेगा।
• एफईए सत्यापन: आवश्यकता पड़ने पर उपलब्ध → विशेष परियोजनाओं या ग्राहक इंजीनियरिंग समीक्षा के लिए उपयोगी।

पूछताछ गाइड

• आवश्यक मानक और प्रकार: CB34-76 प्रकार C, या यदि भिन्न हो तो ड्राइंग प्रदान करें।
• रस्सी का प्रकार और आकार: स्टील के तार की रस्सी का व्यास, सन की रस्सी का घेरा, या नायलॉन की रस्सी का व्यास।
• सामग्री की आवश्यकता: सी-एमएन स्टील, स्टेनलेस स्टील, या विशेष स्टील ग्रेड कास्टिंग।
• सतह के उपचार की आवश्यकता: प्राइमर कोटिंग, अंतिम पेंट सिस्टम, या स्टेनलेस स्टील पॉलिशिंग।
• मात्रा और जहाज का प्रकार: नया निर्माण, मरम्मत, छोटा जहाज, वर्कबोट, टग, बजरा, या अन्य अनुप्रयोग।
• यदि उपलब्ध हो तो इंस्टालेशन ड्राइंग या डेक व्यवस्था ड्राइंग।
• आवश्यक प्रमाणपत्र: निर्माता का परीक्षण प्रमाणपत्र, सामग्री प्रमाणपत्र, या वर्ग प्रमाणपत्र।
• डिलीवरी गंतव्य और आवश्यक डिलीवरी समय।

यह काम किस प्रकार करता है

• डेक वेल्डिंग और सुदृढीकरण → रस्सी गोल चॉक ओपनिंग में प्रवेश करती है → संपर्क सतह मूरिंग रस्सी की दिशा का मार्गदर्शन करती है → चिकनी त्रिज्या स्थानीय रस्सी घर्षण को कम करती है → मूरिंग लोड को वेल्डेड डेक संरचना के माध्यम से स्थानांतरित किया जाता है
• अनुप्रयोग
• छोटे जहाज़ | वर्कबोट्स | टग्स | बजरे | मछली पकड़ने के जहाज़ | सेवा नौकाएँ | डेक मूरिंग व्यवस्था के लिए सीबी34 टाइप सी वेल्डेड चॉक की आवश्यकता होती है

प्रमाणपत्र और लाभ

प्रमाणन की व्यवस्था परियोजना की आवश्यकता, निरीक्षण क्षेत्र और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार की जा सकती है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

ड्राइंग एवं तस्वीरें

आदेश

• सीबी34-76 टाइप सी मॉडल की पुष्टि करें या पोत ड्राइंग आइटम नंबर प्रदान करें।
• मॉडल चयन के लिए रस्सी के प्रकार और आकार की पुष्टि करें।
• सामग्री, सतह के उपचार और क्या स्टेनलेस स्टील पॉलिशिंग की आवश्यकता है, इसकी पुष्टि करें।
• मात्रा, आवश्यक प्रमाणपत्र और निरीक्षण दायरे की पुष्टि करें।
• डिलीवरी गंतव्य, पैकिंग आवश्यकता और आवश्यक डिलीवरी तिथि की पुष्टि करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: सही CB34 टाइप C मूरिंग चॉक आकार का चयन कैसे किया जाना चाहिए?

A1: आकार का चयन वास्तविक मूरिंग रस्सी के प्रकार और आकार के अनुसार किया जाना चाहिए। तालिका प्रत्येक मॉडल के लिए अधिकतम स्टील तार रस्सी व्यास, सन रस्सी परिधि और नायलॉन रस्सी व्यास देती है। ऑर्डर देने से पहले डेक स्पेस और इंस्टॉलेशन ड्राइंग की भी जांच की जानी चाहिए।

Q2: क्या CB34 टाइप C मूरिंग चॉक की आपूर्ति स्टेनलेस स्टील में की जा सकती है?

ए2: हाँ. मानक उत्पाद की आपूर्ति सी-एमएन स्टील की ढलाई में की जा सकती है, और स्टेनलेस स्टील पर तब चर्चा की जा सकती है जब संक्षारण प्रतिरोध, उपस्थिति, या विशेष सेवा शर्तों की आवश्यकता होती है। निर्दिष्ट होने पर पॉलिशिंग आमतौर पर केवल स्टेनलेस स्टील संपर्क सतहों पर लागू की जाती है।

Q3: कास्टिंग स्टील डेक वेल्डेड मूरिंग चॉक के लिए किन गुणवत्ता बिंदुओं की जाँच की जानी चाहिए?

A3: मुख्य बिंदुओं में चिकनी रस्सी-संपर्क सतह, स्वीकृत समुद्री कास्टिंग सीमाओं के भीतर नियंत्रित कास्टिंग संकेत, 50 मिमी वेल्ड-आसन्न क्षेत्र के भीतर कोई वेल्ड-प्रभावित दोष नहीं, सही रूपरेखा आयाम, उचित सतह उपचार और परियोजना की आवश्यकता से मेल खाने वाला प्रमाणपत्र दायरा शामिल है।

महत्वपूर्ण इंजीनियरिंग नोट्स

• यह उत्पाद डेक वेल्डेड स्थापना के लिए है। डेक सुदृढीकरण और वेल्डिंग विवरण की पुष्टि जहाज संरचना के अनुसार शिपयार्ड या डिजाइनर द्वारा की जाएगी।
• कास्टिंग सतह संकेतों का मूल्यांकन लागू निरीक्षण मानक और वर्ग की आवश्यकता के अनुसार किया जाएगा। स्वीकार्य संकेत मजबूती, वेल्डिंग या सेवा प्रदर्शन को प्रभावित नहीं करेंगे।
• कार्बन स्टील उत्पादों के लिए, कोटिंग से पहले संपर्क सतह को साफ किया जाता है और चिकना किया जाता है। स्टेनलेस स्टील उत्पादों के लिए, आवश्यकता पड़ने पर पॉलिशिंग निर्दिष्ट की जा सकती है।
• कक्षा प्रमाणपत्र, सामग्री प्रमाणपत्र और निरीक्षण उपस्थिति की पुष्टि आदेश से पहले की जाएगी क्योंकि प्रमाणपत्र की लागत और लीड समय भिन्न हो सकते हैं।
