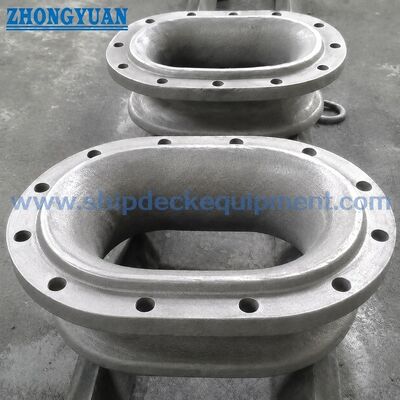

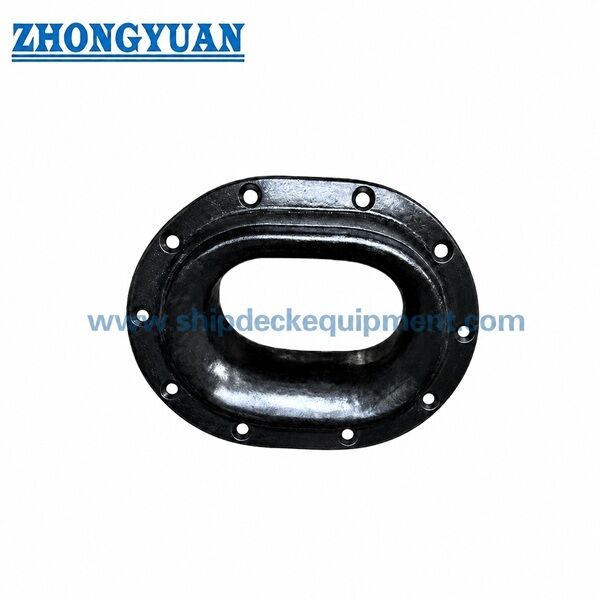

बुलवार्क बोल्ट्ड कास्टिंग स्टील मोरिंग चॉक -- CB 34-76 टाइप बी जहाज मोरिंग उपकरण

बुलवार्क बोल्ट्ड कास्टिंग स्टील मोरिंग चॉक -- CB 34-76 टाइप बी जहाज मोरिंग उपकरण

उत्पाद का अवलोकन

The CB 34-76 Type B bulwark bolted casting steel mooring chock is a ship mooring fitting used to guide mooring ropes through the bulwark area and control the rope lead direction during mooring operation- टाइप बी डिजाइन को बुलडॉवर पर घुड़सवार करने के लिए तैयार किया गया है और यह नई इमारतों के लिए उपयुक्त है।प्रतिस्थापन और मरम्मत परियोजनाएं जहां जहाज की संरचना और बोल्ट व्यवस्था को मानक आयामों या यार्ड ड्राइंग से मेल खाने की आवश्यकता है.

कास्टिंग बॉडी, चिकनी रस्सी-संपर्क त्रिज्या, सतह खत्म, बोल्ट छेद, बुलवार खोलने और आसपास के जहाज संरचना चयन के दौरान एक साथ जाँच की जानी चाहिए।रस्सी संपर्क सतह रस्सी घर्षण को कम करने के लिए चिकनी जमीन होनी चाहिएचक बॉडी और जहाज के ढांचे के आसपास 50 मिमी का संपर्क क्षेत्र कास्टिंग या सतह दोषों से मुक्त होना चाहिए जो फिट-अप, सीट की गुणवत्ता या फास्टनर सख्त को प्रभावित कर सकते हैं।

त्वरित विनिर्देश

• मानकः सीबी 34-76 → प्रकार ए, प्रकार बी, प्रकार सी और प्रकार डी को कवर करने वाले समुद्री लंगर चोक मानक।
• प्रकारः प्रकार B बोल्ट प्रकार → मानक तालिका और परियोजना चित्र के अनुसार नाइट या बोल्ट के साथ बुलडॉवर स्थापना के लिए।
• लागू रस्सी रेंजः केबल व्यास 18.6-43.5 मिमी, सनी परिधि 160-325 मिमी, नायलॉन केबल व्यास 35-90 मिमी → रस्सी के आकार को चक खोलने और रस्सी-संपर्क त्रिज्या के साथ मिलान करने में मदद करता है।
• मुख्य आयाम: L200-480 मिमी, L1 300-685 मिमी, L2 400-870 मिमी
• गढ़ के उद्घाटन के आयाम: L3 310 ∼ 705 मिमी, B3 240 ∼ 545 मिमी → शिपयार्ड के उद्घाटन की तैयारी और प्रतिस्थापन कार्य के लिए महत्वपूर्ण।
• बोल्ट या रिवेट्सः व्यास 12 ∙ 24 मिमी, मात्रा 12 या 16 → अंतिम फास्टनर विनिर्देश को पोत के चित्र और वर्ग या यार्ड की आवश्यकता के साथ पुष्टि की जानी चाहिए।
• वजन सीमाः 22.6205 किलोग्राम → उद्धरण, हैंडलिंग, पैकिंग और वितरण योजना के लिए उपयोगी।
• सामग्री विकल्पः सी-एमएन स्टील, कास्ट आयरन, कास्ट स्टेनलेस स्टील या आइसब्रेकर परियोजनाओं के लिए विशेष स्टील → आदेश विनिर्देश द्वारा अंतिम सामग्री ग्रेड की पुष्टि की जानी है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: मानक और प्रकार की पुष्टि → CB 34-76 प्रकार B, बुलवार्क बुलटेड मोर्निंग चॉक।

चरण 2: रस्सी के आकार → अधिकतम केबल व्यास की पुष्टि करें, जहाज के लंगर की व्यवस्था के अनुसार लिन या नायलॉन केबल व्यास की पुष्टि करें।

चरण 3: मुख्य आयामों → L, L1, L2, B, B1, B2 की पुष्टि करें और इंस्टॉलेशन मिलान के लिए किले के उद्घाटन के आयाम L3 × B3 की पुष्टि करें।

चरण 4: कसने की व्यवस्था की पुष्टि करें → बोल्ट या नाइट का व्यास, मात्रा, छेद मिलान और क्या मौजूदा बुलवार्क उद्घाटन नए निर्माण या प्रतिस्थापन के लिए है।

चरण 5: सामग्री और कास्टिंग प्रक्रिया की पुष्टि करें → कास्टिंग सी-एमएन स्टील, कास्ट आयरन, कास्ट स्टेनलेस स्टील या विशेष स्टील;लकड़ी के पैटर्न या खो फोम प्रक्रिया आदेश मात्रा और परियोजना की आवश्यकता के अनुसार चर्चा की जा सकती है.

चरण 6: सतह उपचार और प्रलेखन → रेत उड़ा Sa2 की पुष्टि करें।5, इपोक्सी दुकान प्राइमर, ग्राउंड स्टेनलेस स्टील सतह खत्म या कस्टम कोटिंग; प्रमाण पत्र और निरीक्षण का दायरा परियोजना की आवश्यकता के अनुसार।

संरचना

• कास्टिंग बॉडी ∙ चिकनी जमीन रस्सी संपर्क त्रिज्या ∙ बुलवार्क खोलने ∙ बोल्ट या नाइट छेद ∙ बैठने की सतह ∙ सतह उपचार
• कास्टिंग, इंस्टॉलेशन और इंजीनियरिंग के फायदे
• प्रकार बी संरचना bolted बुलार्ड स्थापना के लिए अभिप्रेत है, इसलिए आदेश की पुष्टि से पहले शिपयार्ड ड्राइंग के खिलाफ उद्घाटन आकार, बोल्ट-छेद की व्यवस्था और बैठने की सतह की जांच की जानी चाहिए.
• रस्सी-संपर्क त्रिज्या को रस्सी के मार्गदर्शन के दौरान रस्सी के घर्षण को कम करने के लिए चिकनी जमीन दी जानी चाहिए।
• लकड़ी के पैटर्न या खोए हुए फोम कास्टिंग प्रक्रिया का चयन आदेश मात्रा, सतह आवश्यकता और परियोजना कार्यक्रम के अनुसार किया जा सकता है।
• जहाज की संरचना के चारों ओर कास्टिंग बॉडी और 50 मिमी के संपर्क क्षेत्र की जाँच की जानी चाहिए ताकि सतह दोषों से बचा जा सके जो फिट-अप, सीटों की गुणवत्ता या फास्टनरों के कसने को प्रभावित कर सकते हैं।
• परियोजना समीक्षा, शिपयार्ड अनुमोदन या विशेष पोत अनुप्रयोग के लिए आवश्यक होने पर परिमित तत्व शक्ति गणना और संरचनात्मक अनुकूलन की व्यवस्था की जा सकती है।
• सामग्री, सतह उपचार और प्रलेखन के दायरे को पात्र के प्रकार, स्थापना स्थान और वर्गीकरण आवश्यकता के अनुसार पुष्टि की जानी चाहिए।

कस्टम विशेषताएं

• उत्पाद का प्रकारः प्रकार बी बुल्वर बुल्टेड मोरिंग चॉक → बुल्टेड या रिवेटेड स्थापना व्यवस्था के साथ कास्टिंग बॉडी।
• मानक: सीबी 34-76 → उपयुक्त है जब परियोजना सीबी समुद्री लंगरों को निर्दिष्ट करती है।
• स्थापनाः बुलार्ड बोल्ट माउंटिंग → उपयोग किया जाता है जहां चॉक को मानक और यार्ड ड्राइंग के अनुसार बुलार्ड के उद्घाटन पर तय किया जाता है।
• रस्सी संपर्क सतहः जमीन चिकनी त्रिज्या → रस्सी घर्षण और स्थानीय घर्षण को कम करने में मदद करता है।
• कास्टिंग प्रक्रियाः लकड़ी के पैटर्न या खोए हुए फोम प्रक्रिया → मात्रा, आकार और सतह की आवश्यकता के अनुसार चयनित।
• इंजीनियरिंग चेकः जब आवश्यक हो तो FEA समीक्षा उपलब्ध → परियोजना-विशिष्ट परिस्थितियों में शक्ति सत्यापन या अनुकूलन के लिए उपयोग किया जाता है।

यह कैसे काम करता है

लंगर रस्सी तटबंध के उद्घाटन → जमीन चिकनी चक सतह रस्सी का मार्गदर्शन → रस्सी की दिशा चक के उद्घाटन के माध्यम से नियंत्रित किया जाता है → लोड कास्टिंग शरीर के माध्यम से स्थानांतरित किया जाता है,फास्टनरों और सुदृढ़ बलवार्क संरचना.

आवेदन

मालवाहक पोतें ---- थोक वाहक ---- टैंकर ---- काम करने वाली नावें ---- बैग ---- टगबोट ---- जहाज निर्माण परियोजनाएं ---- जहाज की मरम्मत और प्रतिस्थापन ---- गढ़ के लंगर स्टेशन

प्रमाणपत्र और लाभ

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

वर्गीकरण प्रमाण पत्र, सामग्री प्रमाण पत्र, निरीक्षण रिकॉर्ड और कोटिंग दस्तावेज परियोजना की आवश्यकता के अनुसार और वर्ग अनुमोदन के दायरे के अधीन उपलब्ध हैं।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या CB 34-76 प्रकार B एक वेल्डेड या बोल्ट्ड मोर्निंग चॉक है?

प्रकार बी एक बुलडॉग प्रकार है जो कि बुलडॉग की स्थापना के लिए है। बुलडॉग या नाइट के व्यास, मात्रा और छेद की व्यवस्था को उत्पादन से पहले पात्र के चित्र के साथ जांचना चाहिए।

Q2: रस्सी संपर्क सतह को चिकनी जमीन क्यों होनी चाहिए?

लंगर लगाने और लंगर लगाने के दौरान लंगर के माध्यम से रस्सी गुजरती है। एक जमीन चिकनी त्रिज्या घर्षण और स्थानीय रस्सी घर्षण को कम करने में मदद करती है।

Q3: उद्धरण के लिए किस जानकारी की आवश्यकता है?

कृपया मानक और प्रकार, रस्सी का आकार, आवश्यक आयाम या चित्र, सामग्री, सतह उपचार, फास्टनर आवश्यकता, मात्रा, प्रमाण पत्र आवश्यकता,डिलीवरी का गंतव्य और अपेक्षित डिलीवरी का समय.
