DIN 81915 प्रकार डी डेक घुड़सवार कास्ट स्टील हॉर्न चॉक

उत्पाद का अवलोकन

डीआईएन 81915 प्रकार डी चॉक जहाज के लंगर और टोलिंग व्यवस्थाओं के लिए डेक-माउंटेड बहुउद्देश्यीय रस्सी गाइड है।इसके बंद कास्ट स्टील शरीर गोल संपर्क सतहों के साथ एक परिभाषित रस्सी मार्ग प्रदान करता है, जबकि दो प्रकार के डी हॉर्न टुकड़े इसे प्रकार सी विन्यास से अलग करते हैं और इच्छित लीड क्षेत्र के भीतर लाइन को बनाए रखने में मदद करते हैं।

DIN मीडिया DIN 81915:1998-08 को शीर्षक के तहत वर्तमान संस्करण के रूप में सूचीबद्ध करता है बहुउद्देश्यीय चॉक। उपलब्ध पैरामीटर तालिका 1 से 32 नाममात्र आकारों को कवर करती है, 10 से 320 kN तक SWL मान,और कास्ट स्टील के वजन 19 से.5 से 840 किलोग्राम. क्योंकि उपलब्ध तालिका में केवल 1 से 8 के आकारों के लिए हॉर्न-टुकड़े का वजन दिया गया है,अधिक आकार के लिए सटीक प्रकार डी विन्यास को उद्धरण या उत्पादन से पहले नियंत्रित मानक ड्राइंग के साथ पुष्टि की जानी चाहिए.

त्वरित विनिर्देश

• मानक और प्रकारः DIN 81915:1998-08 प्रकार D → डेक-माउंटेड हॉर्न कॉन्फ़िगरेशन के साथ वर्तमान जर्मन बहुउद्देश्यीय चॉक मानक।
• आवेदन की स्थितिः जहाज के आगे, पीछे, जहाज के किनारे, या टोलिंग स्टेशन → जहाज के लंगर लगाने और टोलिंग व्यवस्था के अनुसार चयनित।
• नाममात्र आकार सीमाः 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → उपलब्ध तालिका सीमा; बड़े आकारों के लिए प्रकार डी हॉर्न विवरण की पुष्टि की आवश्यकता है।
• मानक SWL रेंजः 10~320 kN → फिटिंग रेटिंग को डेक फाउंडेशन या पूर्ण टोइंग सिस्टम की क्षमता के रूप में नहीं माना जाना चाहिए।
• कास्ट-स्टील वजनः 19.5 ¥ 840 किलोग्राम → जीएस स्तंभ के आधार पर; 18 किलोग्राम का न्यूनतम अलग जीजीजी सामग्री स्तंभ से संबंधित है।
• टाइप डी हॉर्न व्यवस्थाः दो हॉर्न टुकड़े → सादे टाइप सी उद्घाटन की तुलना में रस्सी पथ को नियंत्रित करने में मदद करते हैं।
• सामग्री विकल्पः कास्ट C-Mn स्टील, कास्ट स्टेनलेस स्टील या विशेष स्टील → सटीक ग्रेड और कम तापमान की आवश्यकता की पुष्टि की जानी है।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग या पॉलिश स्टेनलेस फिनिश परियोजना विनिर्देश का पालन करता है।

मुख्य तकनीकी मापदंड

नोटः तालिका उपलब्ध उत्पाद डेटा से ट्रांसक्रिप्ट की गई है। आयामों की पुष्टि करें, सींग ज्यामिति, सामग्री ग्रेड, SWL अंकन,और आधिकारिक मानक ड्राइंग और अनुमोदित परियोजना प्रलेखन के खिलाफ वेल्ड विवरण.

चयन और जांच गाइड

चरण 1: डीआईएन 81915 प्रकार डी, नाममात्र आकार, आवश्यक SWL, और क्या उद्धरण एक नए निर्माण या प्रतिस्थापन परियोजना के लिए है की पुष्टि करें।

चरण 2: रस्सी का प्रकार, व्यास, एमबीएल, अपेक्षित लीड कोण, और टोलिंग या मोरिंग कर्तव्य प्रदान करें। रस्सी एमबीएल को चॉक एसडब्ल्यूएल के रूप में नहीं बताया जाना चाहिए।

चरण 3: स्थापना की स्थिति, डेक के उद्घाटन, नींव ज्यामिति, डेक के नीचे सुदृढीकरण, वेल्डिंग इंटरफ़ेस और उपलब्ध पहुंच की पुष्टि करें।

चरण 4: सामग्री के ग्रेड, कम तापमान या बर्फ वर्ग की आवश्यकता, सतह उपचार, और किसी भी स्टेनलेस स्टील चमकाने की आवश्यकता की पुष्टि करें।

चरण 5: उद्धरण से पहले प्रमाणपत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, एनडीटी, या गवाह निरीक्षण।

चरण 6: मात्रा, पोत का प्रकार, स्थापना चित्र या फोटो, वितरण गंतव्य, इनकोटरम्स और आवश्यक वितरण समय प्रदान करें।

संरचना

कास्ट स्टील चॉक बॉडी ∙ बंद रस्सी खोलने ∙ गोल रस्सी संपर्क त्रिज्या ∙ दो प्रकार डी सींग टुकड़े ∙ डेक वेल्डेड आधार ∙ वेल्डिंग इंटरफ़ेस ∙ विशिष्ट सतह उपचार

कास्टिंग, इंस्टॉलेशन और इंजीनियरिंग के फायदे

• टाइप डी मूल बंद-चोक व्यवस्था में दो हॉर्न टुकड़े जोड़ता है, जिससे डेक फिटिंग को टाइप सी कॉन्फ़िगरेशन की तुलना में रस्सी पकड़ने की स्पष्ट ज्यामिति मिलती है।
• घुमावदार रस्सी-संपर्क सतहों को मोड़ने के बाद परिधान और चिकना किया जाना चाहिए ताकि तेज स्थानीय संपर्क और अनावश्यक घर्षण को कम किया जा सके।
• कास्टिंग की गुणवत्ता, आयामी पुनरावृत्ति, हॉर्न लगाव ज्यामिति, वेल्ड-समीप वाले क्षेत्रों और अनुरेखण को सहमत निरीक्षण योजना के अनुसार नियंत्रित किया जाना चाहिए।
• डेक-वेल्डेड आधार लाइन बल को सहायक संरचना में स्थानांतरित करता है; डेक फाउंडेशन, डेक के नीचे का सुदृढीकरण, वेल्ड विवरण और भार दिशा को शिपयार्ड या डिजाइन कार्यालय द्वारा जांचना चाहिए।
• उल्लिखित SWL उपलब्ध तालिका से फिट मान है। बोर्ड पर अनुमत परिचालन भार पूरी व्यवस्था, चोक, वेल्ड, नींव, डेक संरचना सहित, द्वारा सीमित है,और अनुमोदित लोड केस.
• नाममात्र आकारों के लिए जहां उपलब्ध तालिका में हॉर्न-टुकड़ा वजन नहीं है, टाइप डी ज्यामिति और आपूर्ति के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।

कस्टम विशेषताएं

• मानक: DIN 81915:1998-08 → बहुउद्देश्यीय चॉक के लिए वर्तमान DIN संस्करण।
• प्रकार: प्रकार डी → दो सींगों वाले डेक-माउंटेड बंद चॉक की तुलना में प्रकार सी।
• नाममात्र आकारः 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → आवश्यक SWL, रस्सी पथ और अनुमोदित पोत ड्राइंग द्वारा चयन करें।
• SWL: 10 ¢ 320 kN → मानक फिटिंग मान का उपयोग करें और समर्थन डेक संरचना को अलग से सत्यापित करें।
• सामग्री: मुख्य आपूर्ति विकल्प के रूप में कास्ट सी-एमएन स्टील → कास्ट स्टेनलेस स्टील या विशेष निम्न तापमान वाले स्टील की पुष्टि के अधीन।
• स्थापनाः डेक वेल्डेड → फाउंडेशन, वेल्ड विवरण, डेक खोलने, और डेक के नीचे सुदृढीकरण की पुष्टि की जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम प्रणाली कंटेनर कोटिंग विनिर्देश का पालन करती है।
• प्रमाणपत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → कक्षा अनुमोदन और गवाह दायरे को उत्पादन से पहले सहमत किया जाना चाहिए।

यह कैसे काम करता है

Rope approaches the deck chock → Rope enters the closed opening between the Type D horns → Rounded contact surfaces guide the lead → Local line force is transferred through the cast body and welded base → Deck foundation distributes the load into the ship structure

आवेदन

धनुष लंगर स्टेशन ∙ पोर्श लंगर स्टेशन ∙ जहाज के किनारे रस्सी के तार ∙ टोलिंग स्टेशन ∙ टगबोट ∙ कार्गो जहाज ∙ टैंकर ∙ वर्कबोट ∙ नए निर्माण और प्रतिस्थापन परियोजनाएं

प्रमाणपत्र और लाभ

प्रमाण पत्र और निरीक्षण परियोजना की आवश्यकता, सामग्री की ट्रेस करने की क्षमता, अनुमोदित ड्राइंग और वर्गीकरण समाज प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं।वे शामिल नहीं हैं जब तक कि खरीद आदेश में उल्लेख नहीं किया जाता है.

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

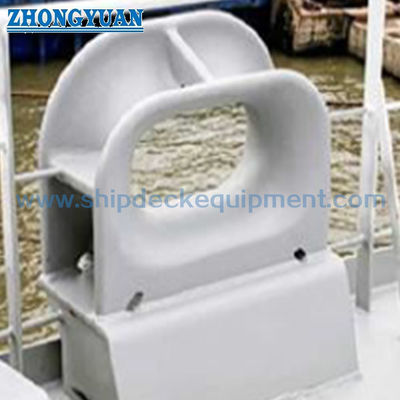

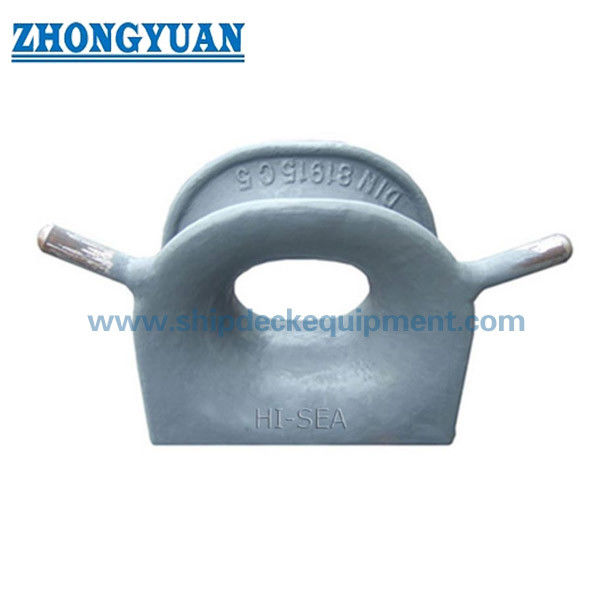

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: DIN 81915 प्रकार D और प्रकार C के बीच मुख्य अंतर क्या है?

ए 1: प्रकार डी में रस्सी-प्रवेश क्षेत्र के चारों ओर दो सींग के टुकड़े शामिल हैं, जबकि प्रकार सी इन सींगों के बिना संबंधित बंद व्यवस्था है। सींग रस्सी को इच्छित नेतृत्व क्षेत्र के भीतर रखने में मदद करते हैं,लेकिन सटीक विन्यास मानक या अनुमोदित ड्राइंग का पालन करना चाहिए.

प्रश्न 2: सही नाममात्र आकार का चयन कैसे किया जाए?

A2: आवश्यक चोक SWL, रस्सी प्रकार और व्यास, रस्सी MBL, लीड कोण, डेक लेआउट, स्थापना स्थान, और अनुमोदित लंगर या टोलिंग गणना द्वारा चयन करें।केवल उत्पाद वजन या प्रतिस्थापन रस्सी के अनुसार चयन न करें चॉक SWL के लिए MBL.

Q3: क्या सभी नाममात्र आकार 1 से 32 प्रकार D के रूप में उपलब्ध हैं?

A3: उपलब्ध तालिका में आकार 1 से 32 तक की सूची दी गई है, लेकिन केवल आकार 1 से 8 के लिए अलग-अलग हॉर्न-टुकड़ा वजन दिखाया गया है।और 32 को उद्धरण से पहले पुष्टि की जानी चाहिए.
