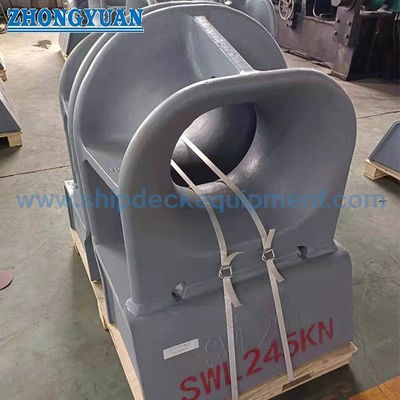

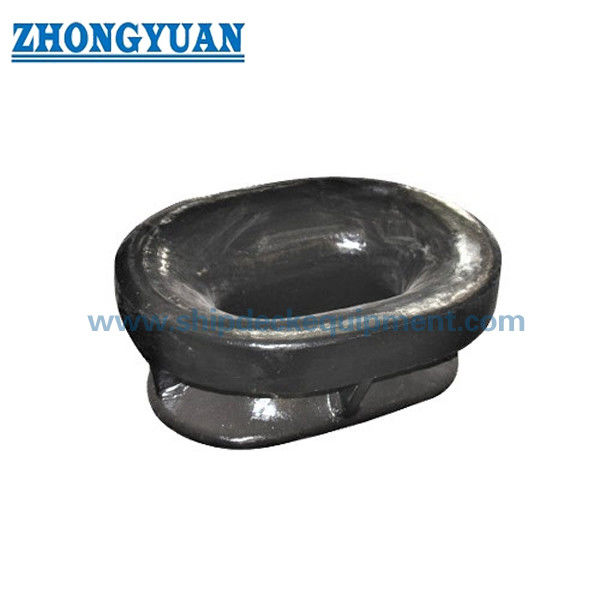

बुलवार्क घुड़सवार लंगर चॉक JIS F 2007 प्रकार A Oval ओपनिंग कास्ट स्टील रस्सी गाइड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | टाइप करो | सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते |
|---|---|---|---|
| तकनीकी मानक: | जेआईएस एफ 2007-1976 | वज़न: | 15.1 से 115 किग्रा |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट। |
| प्रमुखता देना: | टाइप ए मोरिंग चॉक,टाइप बी लंगर लगाना,जहाज़ के लंगर लगाने का उपकरण लंगर लगाने का चोक |
||
उत्पाद विवरण
बुलवार्क घुड़सवार लंगर चॉक JIS F 2007 प्रकार A Oval ओपनिंग कास्ट स्टील रस्सी गाइड
उत्पाद का अवलोकन
JIS F 2007 टाइप A बुलवार्क माउंटेड मोरिंग चॉक एक ओवल उद्घाटन के साथ एक कास्ट स्टील रस्सी गाइड है।यह तटबंध संरचना के माध्यम से लंगर रस्सियों का मार्गदर्शन करने और लंगर के दौरान तेज स्थानीय संपर्क को कम करने के लिए पोत की दीवार के लिए वेल्डेड है, शिफ्टिंग और बंदरगाह में लंगर लगाने की गतिविधियां।
टाइप ए नाममात्र आकार 150 से 500 तक को कवर करता है। यह तब उपयुक्त है जब पोत की व्यवस्था के लिए एक लंबे अंडाकार रस्सी के उद्घाटन, अधिक प्रवेश सहिष्णुता और बुलवार्क लंगर स्टेशन पर स्पष्ट रस्सी संरेखण की आवश्यकता होती है।मानक नाम लंगर पाइप हो सकता है, जबकि अंतर्राष्ट्रीय खरीदार अक्सर बुल्वर-माउंटेड या अंडाकार लंगर लंगर की तलाश करते हैं।
त्वरित विनिर्देश
• प्रकारः JIS F 2007 प्रकार A अंडाकार उद्घाटन → बुलवार्क-माउंटेड लंगर व्यवस्थाओं के लिए लंबा रस्सी मार्ग।
• नाममात्र आकार सीमाः 150 से 500 → प्रकार बी की तुलना में व्यापक आकार कवरेज।
• मानकः JIS F 2007-1976 → आयामों, प्रकार के नामकरण और मानक सामग्री आधार के लिए संदर्भ।
• मानक सामग्रीः JIS G 5101 → C-Mn कास्ट स्टील के अनुसार SC42 कास्ट स्टील, स्टेनलेस स्टील या विशेष स्टील पर चर्चा की जा सकती है।
• गणना भारः 15.1 से 115 किलोग्राम → हैंडलिंग, पैकिंग, स्थापना और माल ढुलाई अनुमान के लिए उपयोगी।
• सतह उपचारः Sa2.5 ब्लास्टिंग + कास्ट स्टील के लिए एपॉक्सी शॉप प्राइमर → स्टेनलेस स्टील संपर्क सतहों को जरूरत पड़ने पर पॉलिश किया जा सकता है।
• विनिर्माण फोकसः चिकनी रस्सी-संपर्क सतह, नियंत्रित कास्टिंग गुणवत्ता, वेल्ड-ज़ोन तैयारी, और आयामी नियंत्रण।
मुख्य तकनीकी मापदंड
मुख्य वेब पेज आयाम JIS F 2007 प्रकार A लंगर के लिए। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा जाता है।
|
नाममात्र आकार |
L |
L1 |
L2 |
H |
H1 |
H2 |
बी |
टी |
पसलियों की संख्या |
वेल्ड का पैर |
गणना किया गया द्रव्यमान (किग्रा) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 300 | 270 | 110 | 260 | 202 | 129 | 12 | 4 | 5 | 15.1 |
| 200 | 200 | 368 | 334 | 150 | 318 | 250 | 143 | 12 | 4 | 5 | 20.5 |
| 250 | 250 | 430 | 394 | 200 | 380 | 308 | 155 | 12 | 4 | 5 | 26.9 |
| 300 | 300 | 500 | 460 | 250 | 450 | 372 | 169 | 15 | 4 | 6 | 42.7 |
| 350 | 350 | 560 | 518 | 250 | 460 | 378 | 179 | 15 | 6 | 6 | 50.8 |
| 400 | 400 | 632 | 586 | 250 | 482 | 394 | 195 | 18 | 6 | 7 | 76.3 |
| 450 | 450 | 700 | 650 | 250 | 500 | 406 | 209 | 20 | 6 | 8 | 102 |
| 500 | 500 | 760 | 708 | 250 | 510 | 412 | 219 | 20 | 6 | 8 | 115 |
संदर्भ रस्सी के व्यास को जहाज के लंगर लगाने की व्यवस्था और परियोजना विनिर्देश के साथ जांचना चाहिए।
|
नाममात्र आकार |
लागू मनीला रस्सी व्यास (मिमी, संदर्भ) |
लागू तार रस्सी व्यास (मिमी, संदर्भ) |
|---|---|---|
| 150 | 40 | 16 (6x12) |
| 200 | 45 | 18 (6x12) |
| 250 | 50 | 20 (6x12) |
| 300 | 60 | 22.4 (6x12) |
| 350 | 70 | 24 (6x24) |
| 400 | 80 | 26 (6x24) |
| 450 | 85 | 30 (6x24) |
| 500 | 90 | 35.5 (6x24) |
चयन और जांच गाइड
चरण 1: JIS F 2007 प्रकार A अंडाकार उद्घाटन और रस्सी व्यास और पोत ड्राइंग के अनुसार नाममात्र आकार 150 से 500 की पुष्टि करें।
चरण 2: उत्पादन से पहले किले के उद्घाटन, सुदृढीकरण, वेल्ड की लंबाई और उपलब्ध स्थापना स्थान की पुष्टि करें।
चरण 3: सामग्री की आवश्यकता की पुष्टि करेंः SC42 कास्ट स्टील, C-Mn कास्ट स्टील, स्टेनलेस स्टील या विशेष स्टील।
चरण 4: सतह उपचार की पुष्टि करें: दुकान प्राइमर, अंतिम कोटिंग की आवश्यकता, या पॉलिश स्टेनलेस स्टील संपर्क सतह।
चरण 5: उद्धरण से पहले प्रमाणपत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, या गवाह निरीक्षण।
चरण 6: मात्रा, गंतव्य, अपेक्षित वितरण समय, स्थापना चित्र और यदि उपलब्ध हो तो संदर्भ तस्वीरें प्रदान करें।
संरचना
अंडाकार रस्सी खोलना ढ़ला हुआ स्टील का शरीर ढ़ेरों पर घुड़सवार वेल्डेड संरचना रैश रस्सी संपर्क त्रिज्या वेल्डेड कनेक्शन क्षेत्र नाम के आकार के अनुसार पसलियों शॉप प्राइमर या स्टेनलेस स्टील खत्म
डिजाइन और गुणवत्ता के फायदे
• गोलाकार प्रकार बी संरचना की तुलना में अंडाकार उद्घाटन एक लंबी रस्सी मार्ग प्रदान करता है, जो रस्सी प्रवेश में मदद करता है जहां लंगर के साथ लंगर लाइन कोण बदलता है।
• रस्सी से संपर्क करने वाली सतहों को कास्टिंग के बाद कपड़े पहने और चिकना किया जाता है ताकि तेज स्थानीय संपर्क को कम किया जा सके और मनीला रस्सी या तार रस्सी की सुरक्षा में मदद मिल सके।
• कास्टिंग संकेतों को स्वीकार्य समुद्री कास्टिंग मानदंडों के भीतर नियंत्रित किया जाता है। फोकस स्वीकार्य कास्टिंग गुणवत्ता है जो प्रदर्शन, वेल्डिंग गुणवत्ता या निरीक्षण स्वीकृति को प्रभावित नहीं करता है।
• वेल्डिंग गुणवत्ता को प्रभावित करने वाले हानिकारक संकेतों को कम करने के लिए जहाज-संरचना वेल्डिंग क्षेत्र के 50 मिमी के भीतर कास्ट बॉडी क्षेत्र विशेष रूप से नियंत्रित किया जाता है।
• नाममात्र आकार 150 से 300 के लिए, शिपयार्ड वेल्डिंग के दौरान दरार के जोखिम को कम करने के लिए पतली दीवारों और वेल्ड के आसन्न क्षेत्रों पर विशेष ध्यान दिया जाता है।
• एफईए आधारित समीक्षा का उपयोग परियोजना द्वारा आवश्यक होने पर उद्घाटन किनारे, पसलियों और वेल्डेड संक्रमणों के आसपास तनाव वितरण की जांच करने के लिए किया जा सकता है।
कस्टम विशेषताएं
- मानकः JIS F 2007-1976 → उपयोग जब परियोजना विनिर्देश JIS लंगर पाइप / लंगर चोक आयामों के लिए कहता है।
- प्रकारः प्रकार A अंडाकार उद्घाटन → बुलवार्क उद्घाटन के माध्यम से लंबे रस्सी मार्ग के लिए उपयुक्त।
- नाममात्र आकारः 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → रस्सी व्यास, पतवार की व्यवस्था और ड्राइंग आवश्यकता के अनुसार चयन करें।
- सामग्रीः मानक संदर्भ के रूप में SC42 कास्ट स्टील → वैकल्पिक कास्ट स्टील या स्टेनलेस स्टील पर चर्चा की जा सकती है।
- सतह उपचारः Sa2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर → अंतिम कोटिंग स्थापना के बाद पोत पेंटिंग विनिर्देश का पालन करती है।
- वेल्ड-ज़ोन कंट्रोलः वेल्डिंग इंटरफेस के आसपास 50 मिमी → शिपयार्ड वेल्ड क्षेत्र के पास हानिकारक संकेतों को कम करने के लिए नियंत्रित।
प्रमाणपत्र की आवश्यकताःनिर्माता प्रमाण पत्र या वर्ग प्रमाण पत्र क्रम के अनुसार → वर्ग निरीक्षण दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Bulwark opening alignment → Rope passes through oval chock → Smooth contact surface guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation
आवेदन
छोटे सेवा पोतें टगबोट्स बार्गेज कार्यपोतें कार्गो पोत टैंकरों बुलवार्क लंगर स्टेशन बंदरगाह लंगर की व्यवस्था नए निर्माण और प्रतिस्थापन परियोजनाएं
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: सही प्रकार ए लंगर चोक आकार का चयन कैसे किया जाना चाहिए?
A1: रस्सी के व्यास, अंडाकार उद्घाटन आयामों, बुलवार्क व्यवस्था और पोत डिजाइन ड्राइंग के अनुसार नाममात्र आकार का चयन करें। संदर्भ रस्सी तालिका केवल प्रारंभिक चयन के लिए है।
प्रश्न 2: टाइप बी के बजाय टाइप ए क्यों चुनें?
A2: टाइप A में एक लंबा अंडाकार उद्घाटन होता है और यह 500 तक के आकारों को कवर करता है, इसलिए यह अधिक उपयुक्त होता है जब रस्सी पथ को अधिक प्रवेश लंबाई की आवश्यकता होती है और जहाज में एक बड़ा बुलवार्क लंगर व्यवस्था होती है।
Q3: टाइप A कास्ट स्टील चोक के लिए किन गुणवत्ता बिंदुओं की जांच की जानी चाहिए?
A3: प्रमुख बिंदुओं में आयामी नियंत्रण, चिकनी रस्सी-संपर्क खत्म, कास्टिंग संकेत नियंत्रण, 50 मिमी वेल्ड-ज़ोन तैयारी, और परियोजना की आवश्यकता के अनुसार प्रमाण पत्र का दायरा शामिल है।
