150–400 मिमी डेक माउंटेड ओपन चॉक | छोटे जहाज के लंगर के लिए जेआईएस एफ2006 कास्टिंग स्टील फेयरलीड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |

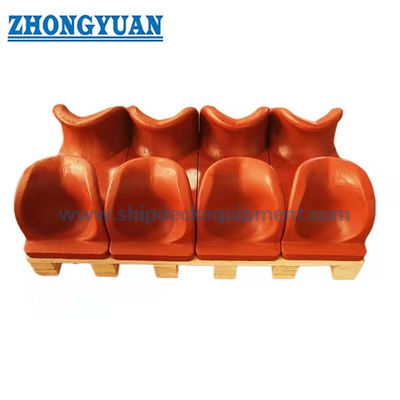

| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, कास्टिंग आयरन, आइसब्रेकर के लिए विशेष स्टील की आपूर | तकनीकी मानक: | जेआईएस एफ2006-1976 |
|---|---|---|---|
| प्रकार: | एससी, एफसी | वज़न: | 11.5 से 130 किग्रा; 10.7-98 किग्रा |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS |
| प्रमुखता देना: | डेक पर लगे जहाज के लंगर लगाने के लिए चोक,कास्टिंग स्टील शिप मोरिंग चॉक,खुला जहाज लंगर लगाना |
||
उत्पाद विवरण
150–400mm डेक माउंटेड ओपन चॉक | छोटे जहाज के लंगर के लिए JIS F2006 कास्टिंग स्टील फेयरलीड
उत्पाद अवलोकन

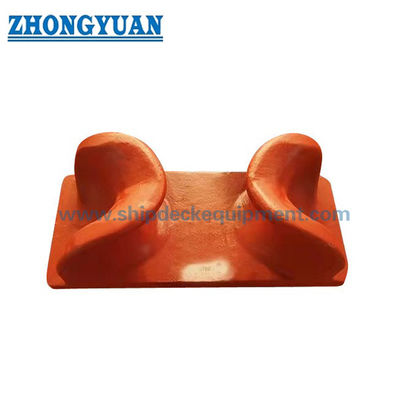

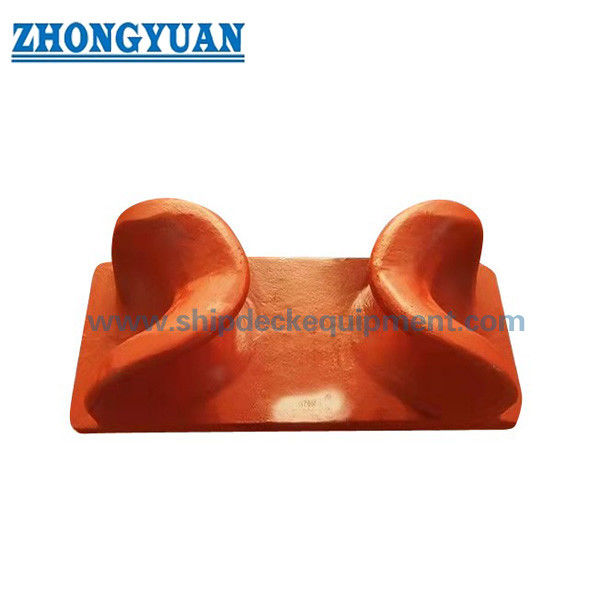

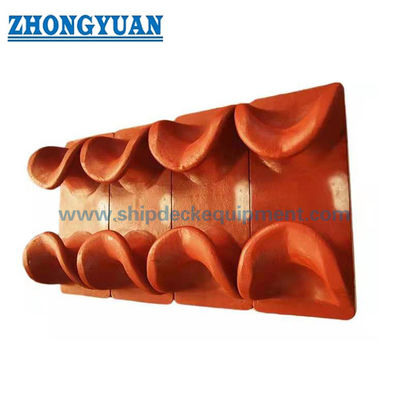

JIS F2006 डेक माउंटेड ओपन चॉक को जहाज के डेक किनारों पर लंगर रस्सियों को निर्देशित करने और स्थिति के लिए डिज़ाइन किया गया है।
खुली संरचना लचीली रस्सी प्रविष्टि की अनुमति देती है और तनाव एकाग्रता को कम करती है, जो छोटे जहाजों और कॉम्पैक्ट डेक लेआउट के लिए उपयुक्त है।
यह उत्पाद रस्सी सुरक्षा, संरचनात्मक स्थायित्व और स्थिर स्थापना पर केंद्रित है, और छोटे जहाजों, बजरा और सेवा जहाजों पर व्यापक रूप से उपयोग किया जाता है।
त्वरित विनिर्देश
नाममात्र आकार: 150–400 मिमी → रस्सी संगतता को परिभाषित करता है
मानक: JIS F2006-1976 → जापानी समुद्री मानक
प्रकार: SC / FC → विभिन्न संरचनात्मक रूप
सामग्री: कास्टिंग स्टील / स्टेनलेस स्टील → शक्ति और संक्षारण प्रतिरोध
अनुप्रयोग: छोटे जहाज का लंगर → डेक मार्गदर्शन
सतह: Sa2.5 + एपॉक्सी कोटिंग → संक्षारण संरक्षण
स्थापना: वेल्डिंग या बोल्टिंग → लचीला माउंटिंग
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
मुख्य तकनीकी पैरामीटर (विशिष्ट)
|
नाममात्र आकार |
L | L1 | B | B1 | H | h | h1 | l | l1 | R | R1 | r | r1 | r2 | r3 | r4 | t | t1 | S |
द्रव्यमान किलो |
नाममात्र व्यास। लागू रस्सी (संदर्भ) |
||
|
तार रस्सी (6×24) |
मनीला रस्सी |
नायलॉन रस्सी |
|||||||||||||||||||||
| 150 | 150 | 280 | 80 | 80 | 90 | 28 | 8 | 60 | 45 | 40 | 160 | 35 | 10 | 100 | 32 | 40 | 12 | 20 | 6 | 10.7 | 12 | 32 | 20 |
| 200 | 200 | 380 | 110 | 110 | 116 | 35 | 8 | 84 | 58 | 55 | 200 | 46 | 12 | 136 | 44 | 55 | 16 | 24 | 6 | 18.1 | 14 | 38 | 24 |
| 250 | 250 | 460 | 130 | 130 | 136 | 42 | 10 | 114 | 68 | 65 | 250 | 54 | 14 | 160 | 52 | 65 | 18 | 26 | 6 | 29.2 | 16 | 42 | 28 |
| 300 | 300 | 540 | 150 | 150 | 160 | 49 | 10 | 140 | 80 | 75 | 300 | 62 | 18 | 180 | 60 | 75 | 20 | 28 | 8 | 44.0 | 18 | 50 | 32 |
| 350 | 350 | 620 | 170 | 170 | 180 | 55 | 12 | 170 | 90 | 85 | 350 | 70 | 20 | 205 | 70 | 85 | 22 | 30 | 8 | 64.0 | 20 | 55 | 36 |
| 400 | 400 | 700 | 200 | 200 | 200 | 63 | 12 | 200 | 100 | 100 | 400 | 80 | 20 | 230 | 83 | 100 | 25 | 33 | 8 | 98.0 | 22.4 | 60 | 42 |
चयन गाइड
चरण 1 – आकार चुनें → रस्सी व्यास के आधार पर
चरण 2 – रस्सी प्रकार की पुष्टि करें → तार / फाइबर
चरण 3 – स्थापना की पुष्टि करें → वेल्डेड या बोल्टेड
चरण 4 – सामग्री की पुष्टि करें → कार्बन स्टील या स्टेनलेस
चरण 5 – प्रमाणन आवश्यकता की पुष्टि करें
संरचना
ओपन चॉक बॉडी | रस्सी संपर्क सतह | बेस प्लेट
कस्टम विशेषताएँ
खुली संरचना → लचीली रस्सी प्रविष्टि
चिकनी सतह → रस्सी को क्षति से बचाता है
कास्टिंग स्टील → उच्च संरचनात्मक शक्ति
वैकल्पिक स्टेनलेस स्टील → संक्षारण प्रतिरोध
लचीली स्थापना → वेल्डिंग या बोल्टिंग
पूछताछ गाइड
कृपया रस्सी व्यास, जहाज का प्रकार, स्थापना विधि, सामग्री की आवश्यकता और प्रमाणन प्रदान करें।
यह कैसे काम करता है
रस्सी चॉक ओपनिंग से गुजरती है और परिभाषित पथ के साथ निर्देशित होती है, जिससे घिसाव कम होता है और रस्सी की स्थिति नियंत्रित होती है।
अनुप्रयोग
छोटे जहाज | बजरा | टगबोट | डेक एज गाइडिंग
प्रमाणन और लाभ
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
JIS F2006 मानक के अनुसार डिज़ाइन किया गया है, जो आयामी सटीकता और रस्सी सुरक्षा सुनिश्चित करता है।
ड्राइंग और तस्वीरें
सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें उपलब्ध हैं।
ऑर्डरिंग
अनुकूलन: कास्टिंग विधि (लॉस्ट फोम / सैंड कास्टिंग), सामग्री और स्थापना प्रकार उपलब्ध हैं।
अक्सर पूछे जाने वाले प्रश्न
Q1: ओपन चॉक का उपयोग किस लिए किया जाता है?
A: लंगर रस्सियों को निर्देशित करने और सुरक्षित रखने के लिए।
Q2: क्या इसे बोल्ट किया जा सकता है?
A: हाँ, वैकल्पिक बोल्टेड बेस उपलब्ध है।
Q3: कौन सी सामग्री अनुशंसित है?
A: सामान्य उपयोग के लिए कार्बन स्टील, संक्षारण प्रतिरोध के लिए स्टेनलेस स्टील।
