उत्पाद विवरण
डेक पर स्थापित बंद मूरिंग चॉक | शिप मूरिंग के लिए कास्ट स्टील रोप गाइड (जेआईएस एफ 2005)
उत्पाद अवलोकन

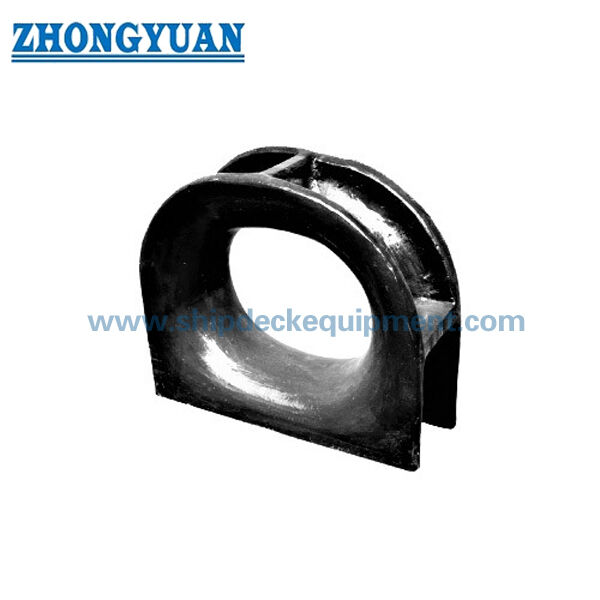

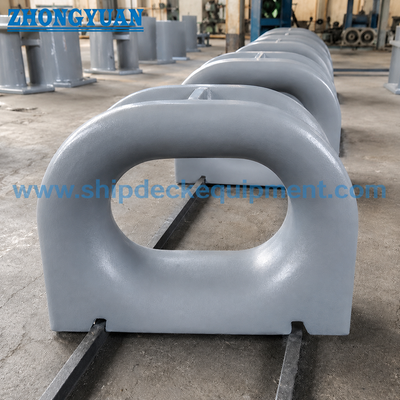

JIS F 2005 डेक पर लगा हुआ बंद मूरिंग चॉक एक कास्ट स्टील रस्सी गाइड है जिसका उपयोग जहाज मूरिंग डेक पर किया जाता है। इसे एक बंद अंडाकार उद्घाटन के माध्यम से तार रस्सी, मनीला रस्सी, या अन्य निर्दिष्ट मूरिंग रस्सी का मार्गदर्शन करने के लिए डेक संरचना में वेल्ड किया जाता है, जो रस्सी पथ को नियंत्रित करने और बर्थिंग, शिफ्टिंग और हार्बर मूरिंग संचालन के दौरान तेज स्थानीय संपर्क को कम करने में मदद करता है।
यह पृष्ठ 100 से 500 तक आपूर्ति किए गए जेआईएस एफ 2005-1975 बंद चॉक आकार को कवर करता है। चयन की जांच नाममात्र आकार, लागू रस्सी व्यास, समग्र डेक व्यवस्था, वेल्ड कनेक्शन, डेक सुदृढीकरण, सतह उपचार और प्रमाणपत्र आवश्यकता के आधार पर की जानी चाहिए। यह एक डेक-माउंटेड वेल्डेड चॉक है।
त्वरित विशिष्टताएँ
• उत्पाद प्रकार: डेक पर स्थापित बंद मूरिंग चॉक → जहाज के मूरिंग डेक व्यवस्था के लिए बंद रस्सी मार्ग।
• मानक: जेआईएस एफ 2005-1975 → ड्राइंग फॉर्म, नाममात्र आकार, मुख्य आयाम और परिकलित द्रव्यमान के लिए संदर्भ।
• नाममात्र आकार सीमा: 100 से 500 → प्रदान की गई तालिका में छोटे से बड़े डेक मूरिंग चॉक अनुप्रयोगों को कवर करता है।
• सामग्री विकल्प: कास्ट सी-एमएन स्टील, कास्ट स्टेनलेस स्टील, या आइसब्रेकर परियोजनाओं के लिए विशेष स्टील → सामग्री का चयन पोत विनिर्देश और अनुमोदन दायरे का पालन करना चाहिए।
• आपूर्ति तालिका में परिकलित द्रव्यमान: 8.7 से 232 किग्रा → हैंडलिंग, पैकिंग, माल ढुलाई अनुमान और स्थापना योजना के लिए उपयोगी।
• सतह का उपचार: Sa 2.5 ब्लास्टिंग + मानक संदर्भ के रूप में एक परत एपॉक्सी शॉप प्राइमर → पॉलिश किए गए स्टेनलेस स्टील, काले रंग, या अनुकूलित कोटिंग पर निर्दिष्ट होने पर चर्चा की जा सकती है।
• स्थापना प्रपत्र: डेक वेल्डेड संरचना → डेक सुदृढीकरण, वेल्ड विवरण, रस्सी लीड कोण, और शिपयार्ड स्थापना स्थिति की पुष्टि उत्पादन से पहले की जानी चाहिए।
• विनिर्माण फोकस: कास्टिंग की सुदृढ़ता, लकड़ी का पैटर्न या खोई हुई फोम प्रक्रिया नियंत्रण, चिकनी रस्सी-संपर्क सतह, 50 मिमी वेल्ड-आसन्न गुणवत्ता नियंत्रण, और वैकल्पिक एफईए समीक्षा।
मुख्य तकनीकी पैरामीटर
JIS F 2005 डेक माउंटेड क्लोज्ड चॉक के लिए मुख्य वेबपेज चयन डेटा। जब तक अन्यथा न कहा जाए, आयाम मिमी में हैं। विस्तृत मानक आयाम बैकएंड संदर्भ अनुभाग में रखे गए हैं।
|
नाममात्र आकार |
चित्रकला समूह |
कुल मिलाकर लंबाई |
बी | एच 1 | टी/टी1 |
परिकलित द्रव्यमान (किग्रा) |
संदर्भ रस्सी व्यास |
| 100 | 100-200 | एल2 = 170 | 60 | 141 | 12 /10 | 8.7 | तार 14 / मनीला 24 / नायलॉन 18 |
| 150 | 100-200 | एल2 = 250 | 90 | 205 | 16 / 12 | 10.5 | तार 16 / मनीला 30 / नायलॉन 22 |
| 200 | 100-200 | एल2 = 348 | 120 | 280 | 20 / 16 | 24 | तार 18 / मनीला 40 / नायलॉन 28 |
| 250 | 250-500 | एल4 = 434 | 160 | 372 | 24 /20 | 48 | तार 20 (6×12) / मनीला 50 |
| 300 | 250-500 | एल4 = 528 | 200 | 464 | 28 /22 | 83 | तार 22.4 (6×12) / मनीला 60 |
| 350 | 250-500 | एल4 = 600 | 220 | 485 | 30 /22 | 103 | तार 24 (6×24) / मनीला 70 |
| 400 | 250-500 | एल4 = 672 | 240 | 506 | 30 /22 | 136 | तार 26 (6×24) / मनीला 80 |
| 450 | 250-500 | एल4 = 746 | 260 | 528 | 36 /28 | 184 | तार 30 (6×24) / मनीला 85 |
| 500 | 250-500 | एल4 = 820 | 280 | 550 | 40 /30 | 232 | तार 35.5 (6×24) / मनीला 90 |
नोट: संदर्भ रस्सी व्यास केवल प्रारंभिक चयन के लिए है। अंतिम चयन की जाँच पोत लंगर व्यवस्था, रस्सी लीड कोण, डेक सुदृढीकरण, वर्ग की आवश्यकता और परियोजना ड्राइंग के आधार पर की जानी चाहिए।
चयन एवं पूछताछ गाइड
चरण 1: JIS F 2005-1975 बंद चॉक और आवश्यक नाममात्र आकार 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 की पुष्टि करें।
चरण 2: यदि पोत विनिर्देश के अनुसार आवश्यक हो तो रस्सी के प्रकार और व्यास की पुष्टि करें, जैसे तार रस्सी निर्माण, मनीला रस्सी, या नायलॉन रस्सी।
चरण 3: डेक स्थापना स्थिति, उपलब्ध डेक स्थान, रस्सी लीड दिशा, वेल्ड कनेक्शन और डेक सुदृढीकरण ड्राइंग की पुष्टि करें।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: यदि लागू हो तो आइसब्रेकर सेवा के लिए कास्ट सी-एमएन स्टील, कास्ट स्टेनलेस स्टील, या विशेष स्टील।
चरण 5: सतह के उपचार की पुष्टि करें: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, पॉलिश स्टेनलेस स्टील, गैल्वनाइजिंग, ब्लैक पेंट, या प्रोजेक्ट कोटिंग सिस्टम।
चरण 6: कोटेशन से पहले प्रमाणपत्र के दायरे की पुष्टि करें: परियोजना की आवश्यकता के अनुसार निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, वर्ग प्रमाणपत्र, या गवाह निरीक्षण।
चरण 7: यदि उपलब्ध हो तो मात्रा, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, इंस्टॉलेशन ड्राइंग और संदर्भ तस्वीरें प्रदान करें।
संरचना
बंद कास्ट स्टील बॉडी | अंडाकार रस्सी खोलना | चिकनी रस्सी-संपर्क त्रिज्या | डेक वेल्डेड बेस | वेल्ड-आसन्न कास्टिंग नियंत्रण क्षेत्र | जल निकासी छेद की व्यवस्था | प्राइमर या निर्दिष्ट सतह उपचार खरीदें
कास्टिंग, वेल्डिंग और इंजीनियरिंग लाभ
• बंद उद्घाटन डेक पर एक परिभाषित रस्सी पथ के भीतर मूरिंग रस्सी को रखने में मदद करता है और खुली गाइड संरचनाओं की तुलना में रस्सी के भागने के जोखिम को कम करता है।
• तीव्र स्थानीय संपर्क को कम करने और मूरिंग ऑपरेशन के दौरान तार रस्सी, मनीला रस्सी, या निर्दिष्ट सिंथेटिक रस्सी की सुरक्षा में मदद करने के लिए कास्टिंग के बाद रस्सी-संपर्क क्षेत्रों को साफ किया जाता है, जमीन पर रखा जाता है और चिकना किया जाता है।
• कास्टिंग उत्पादन में आकार, मात्रा और आयामी आवश्यकता के अनुसार लकड़ी के पैटर्न या खोई हुई फोम प्रक्रिया का उपयोग किया जा सकता है। उत्पादन से पहले प्रक्रिया चयन की पुष्टि की जानी चाहिए जब यह सतह की गुणवत्ता या सहनशीलता को प्रभावित करता है।
• जहाज-संरचना वेल्डिंग क्षेत्र के 50 मिमी के भीतर कास्ट बॉडी क्षेत्र को कास्टिंग संकेतों से बचने के लिए नियंत्रित किया जाता है जो शिपयार्ड वेल्डिंग गुणवत्ता को प्रभावित कर सकते हैं।
• डेक वेल्डेड इंस्टॉलेशन के लिए वेल्ड की लंबाई, वेल्ड लेग, आसपास के डेक सुदृढीकरण और इंस्टॉलेशन के बाद कोटिंग की मरम्मत की पुष्टि की आवश्यकता होती है। चॉक बॉडी डेक संरचनात्मक गणना को प्रतिस्थापित नहीं करती है।
• एफईए ताकत की गणना और स्थानीय संरचना की समीक्षा तब की जा सकती है जब परियोजना द्वारा रस्सी लोड आधार, लोड दिशा, वेल्ड ज्यामिति और डेक सुदृढीकरण विवरण प्रदान किए जाते हैं।
• आदेश की आवश्यकता और अनुमोदन प्रक्रिया के अनुसार दृश्य निरीक्षण, आयामी जांच, सामग्री ट्रैसेबिलिटी, एनडीटी, या कक्षा गवाही की व्यवस्था की जा सकती है।
कस्टम विशेषताएँ
मानक: जेआईएस एफ 2005-1975 → उपयुक्त जब पोत ड्राइंग जेआईएस बंद चॉक आयाम निर्दिष्ट करता है।
माउंटिंग प्रकार: डेक पर स्थापित वेल्डेड संरचना → बुलवार्क पाइप के उद्घाटन के बजाय मूरिंग डेक रस्सी गाइड पदों के लिए चयनित।
नाममात्र आकार: 100 से 500 → रस्सी के व्यास, डेक स्थान, ड्राइंग समूह और लंगर व्यवस्था के आधार पर चयन करें।
सामग्री: कास्ट सी-एमएन स्टील / कास्ट स्टेनलेस स्टील / विशेष स्टील → अंतिम सामग्री को परियोजना विनिर्देश और प्रमाणपत्र आवश्यकता का पालन करना चाहिए।
कास्टिंग प्रक्रिया: लकड़ी का पैटर्न या खोया हुआ फोम → उत्पादन मात्रा, आयामी आवश्यकता और सतह नियंत्रण आवश्यकता के अनुसार चुना जाता है।
रस्सी-संपर्क सतह: चिकनी जमीन त्रिज्या → तेज संपर्क को कम करने में मदद करती है और रस्सी सेवा जीवन का समर्थन करती है।
वेल्ड-ज़ोन नियंत्रण: जहाज-संरचना वेल्डिंग क्षेत्र के आसपास 50 मिमी → वेल्ड इंटरफ़ेस के पास हानिकारक कास्टिंग संकेतों को कम करने के लिए नियंत्रित किया जाता है।
इंजीनियरिंग समीक्षा: आवश्यकता पड़ने पर एफईए गणना उपलब्ध है → पुष्टि की गई लोड दिशा, रस्सी डेटा, वेल्ड ज्यामिति और डेक सुदृढीकरण के आधार पर।
सतह का उपचार: मानक संदर्भ के रूप में Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर → अंतिम कोटिंग आमतौर पर पोत पेंटिंग विनिर्देश के अनुसार पूरी की जाती है।
प्रमाणपत्र की आवश्यकता: परियोजना की आवश्यकता के अनुसार उपलब्ध → कोटेशन से पहले वर्ग प्रमाणपत्र या गवाह निरीक्षण की पुष्टि की जानी चाहिए।
यह काम किस प्रकार करता है
मूरिंग रस्सी डेक चॉक के पास पहुंचती है → रस्सी बंद अंडाकार उद्घाटन से होकर गुजरती है → चिकनी कास्ट स्टील संपर्क त्रिज्या रस्सी की दिशा का मार्गदर्शन करती है → स्थानीय संपर्क बल को वेल्डेड बेस के माध्यम से डेक संरचना में स्थानांतरित किया जाता है → स्थापना के बाद वेल्ड निरीक्षण और कोटिंग की मरम्मत पूरी हो जाती है
अनुप्रयोग
मालवाहक जहाज | टैंकर | थोक वाहक | टगबोट्स | वर्कबोट्स | बजरे | जहाज के लंगर डालने वाले डेक | नवनिर्माण परियोजनाएं | मौजूदा जेआईएस बंद चॉक्स का प्रतिस्थापन
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।
ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: सही JIS F 2005 बंद चॉक आकार का चयन कैसे किया जाना चाहिए?
A1: जहाज के ड्राइंग, रस्सी के प्रकार और व्यास, उपलब्ध डेक स्थान, रस्सी के नेतृत्व की दिशा और स्थापना सुदृढीकरण के अनुसार नाममात्र आकार का चयन करें। संदर्भ रस्सी तालिका प्रारंभिक चयन के लिए है और वास्तविक मूरिंग व्यवस्था के विरुद्ध इसकी जांच की जानी चाहिए।
Q2: क्या यह उत्पाद डेक पर या दीवार पर स्थापित है?
ए2: यह पृष्ठ डेक-माउंटेड वेल्डेड जेआईएस एफ 2005 बंद चॉक के लिए है। यदि परियोजना को बुलवार्क-माउंटेड मूरिंग पाइप या बुलवार्क चॉक की आवश्यकता है, तो मानक, ड्राइंग और स्थापना संरचना की अलग से पुष्टि की जानी चाहिए।
Q3: कास्ट स्टील क्लोज्ड चॉक्स के लिए कौन से विनिर्माण विवरण महत्वपूर्ण हैं?
ए3: महत्वपूर्ण बिंदुओं में कास्टिंग की सुदृढ़ता, चिकनी रस्सी-संपर्क फिनिशिंग, नाली छेद की सफाई, आयामी नियंत्रण, वेल्डिंग क्षेत्र के 50 मिमी के भीतर वेल्ड-आसन्न गुणवत्ता नियंत्रण, और परियोजना के लिए आवश्यक प्रमाण पत्र या निरीक्षण दायरा शामिल है।
