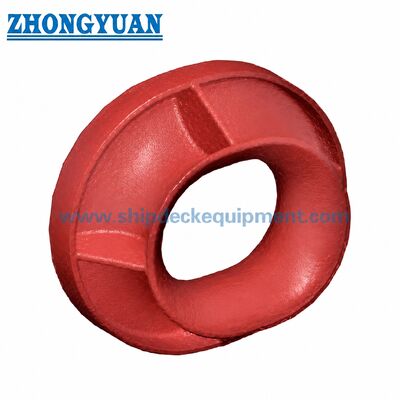

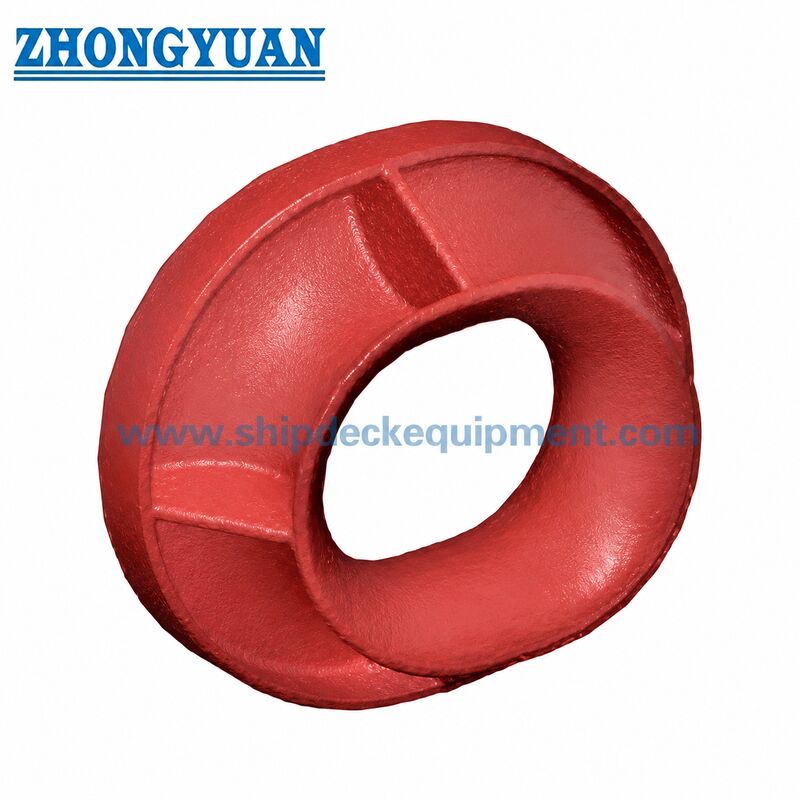

बुलवार्क माउंटेड पनामा चॉक जेआईएस एफ 2017 टाइप बीपी स्टील प्लेट फैब्रिकेटेड

बुलवार्क माउंट पनामा चॉक JIS F 2017 प्रकार BP स्टील प्लेट निर्मित

उत्पाद का अवलोकन

The JIS F 2017 Type BP steel plate fabricated bulwark mounted Panama chock is a ship mooring fitting used to guide mooring ropes through the bulwark area and transfer mooring loads into the ship structure. डेक-माउंटेड पनामा चॉक की तुलना में, the BP type is arranged on the ship bulwark and transfers mooring load through the steel plate fabricated chock body and welded connection to the reinforced bulwark structure according to the project drawing.

यह पृष्ठ केवल प्रकार बीपी पर केंद्रित है। उत्पाद को नाममात्र आकार, स्थापना की स्थिति, रस्सी की व्यवस्था, सामग्री, सतह उपचार और आवश्यक वर्गीकरण दस्तावेज के आधार पर चुना जाना चाहिए।रस्सी संपर्क सतहों, प्लेट निर्माण की गुणवत्ता, पसलियों की व्यवस्था और जहाज की संरचना के निकट वेल्डिंग क्षेत्र को रस्सी के पहनने को कम करने और विश्वसनीय लंगर ऑपरेशन का समर्थन करने के लिए सावधानीपूर्वक नियंत्रित किया जाना चाहिए।

त्वरित विनिर्देश

• मानकः JIS F 2017-1982 → जहाज के लंगर लगाने के उपकरण के लिए मानकीकृत पनामा चॉक संरचना।
• प्रकारः बीपी → स्टील प्लेट निर्मित, बुलार्ड पर लगाए गए पनामा चॉक।
• नाममात्र आकारः 310/360 → परियोजना चयन के लिए दो मानक आकार।
• मुख्य आयाम: L310/360 मिमी, L1702/752 मिमी, L2620/670 मिमी → वेब ड्राइंग के अनुरूप प्रमुख आयाम।
• अनुमानित वजनः 184 / 193 किलोग्राम → उद्धरण, हैंडलिंग, पैकिंग और फ्रेट अनुमान के लिए उपयोगी।
• सामग्री संदर्भः JIS F 2017-1982 सामग्री आवश्यकताओं के अनुसार स्टील प्लेट → अंतिम ग्रेड परियोजना विनिर्देश द्वारा पुष्टि की जानी है।
• सतह उपचारः रेत के झोंके और समुद्री कोटिंग सिस्टम उपलब्ध → कोटिंग को पोत या वर्ग की आवश्यकता के अनुसार समायोजित किया जा सकता है।
• प्रमाण पत्र: परियोजना की आवश्यकता के अनुसार निर्माता परीक्षण प्रमाण पत्र या वर्गीकरण प्रमाण पत्र प्रदान किया जा सकता है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: मानक और प्रकार → JIS F 2017-1982 प्रकार BP की पुष्टि करें, स्टील प्लेट निर्मित और बुलवर्ड पर लगाए गए।

चरण 2: नाममात्र आकार → 310 या 360 की पुष्टि करें या आकार मिलान के लिए पात्र चित्र भेजें।

चरण 3: सामग्री और निर्माण की आवश्यकता → स्टील प्लेट ग्रेड, वेल्डिंग आवश्यकता, रिब व्यवस्था और शिपयार्ड अनुमोदन की आवश्यकता की पुष्टि करें।

चरण 4: सतह उपचार → दुकान प्राइमर, इपॉक्सी प्रणाली, शीर्ष कोट रंग, स्टेनलेस स्टील विकल्प यदि लागू हो, या परियोजना कोटिंग विनिर्देश की पुष्टि करें।

चरण 5: प्रलेखन की पुष्टि करें → निर्माता परीक्षण प्रमाण पत्र, सामग्री प्रमाण पत्र, निरीक्षण रिकॉर्ड, परीक्षण रिपोर्ट या वर्ग प्रमाण पत्र यदि आवश्यक हो।

चरण 6: मात्रा, डिलीवरी पोर्ट, पैकिंग विधि, आवश्यक डिलीवरी समय और क्या इंस्टॉलेशन ड्राइंग या तस्वीरें उपलब्ध हैं, इसकी पुष्टि करें।

संरचना

स्टील प्लेट से बना शरीर. चिकनी रस्सी-संपर्क खोलने. मजबूत पसलियों. बुलवार्क वेल्डेड कनेक्शन क्षेत्र. वेल्डिंग और stopper विवरण. समुद्री सतह कोटिंग.

स्टील प्लेट निर्माण, वेल्डिंग और गुणवत्ता लाभ

• निर्मित प्रकार बीपी संरचना JIS F 2017-1982 प्रकार बीपी व्यवस्था का पालन करती है और इसे एसी, एपी या बीसी प्रकार की संरचनाओं के साथ मिश्रित नहीं किया जाना चाहिए।
• रस्सी के संपर्क की चिकनी सतहें लंगर लगाने के दौरान रस्सी के घर्षण को कम करने के लिए महत्वपूर्ण हैं।
• जब परियोजना या शिपयार्ड अनुमोदन के लिए यह आवश्यक हो तो रिब की स्थिति और मात्रा को समायोजित किया जा सकता है, जबकि मानक संरचना और मुख्य आयामों को बनाए रखा जाना चाहिए।
• चोक बॉडी और जहाज के ढांचे के बीच वेल्डिंग क्षेत्र में वेल्डिंग गुणवत्ता को प्रभावित करने वाले दोषों से मुक्त होना चाहिए, विशेष रूप से पतवार या बुलवार्क वेल्डिंग के पास 50 मिमी के क्षेत्र के भीतर।
• परिमित तत्व जांच या शक्ति समीक्षा की व्यवस्था की जा सकती है जब परियोजना को शिपयार्ड या वर्ग अनुमोदन के लिए अतिरिक्त सत्यापन की आवश्यकता होती है।
• रेत, प्राइमर और समुद्री कोटिंग सिस्टम को पोत के वातावरण और संक्षारण सुरक्षा आवश्यकता के अनुसार चुना जा सकता है।

कस्टम विशेषताएं

• उत्पाद का प्रकारः प्रकार बीपी पनामा चॉक → निर्मित स्टील-प्लेट बुलडॉवर पर लगाए गए लंगर चॉक।
• मानकः JIS F 2017-1982 → उपयुक्त है जब परियोजना जापानी मानक पनामा चॉक निर्दिष्ट करती है।
• स्थापनाः जहाज के ढांचे पर घुड़सवार और वेल्डेड बुलवार्क → बुलवार्क क्षेत्र के माध्यम से रस्सी मार्ग को लंगर लगाने के लिए।
• निर्माणः टाइप बीसी स्टील निर्माण से अलग → निर्मित स्टील प्लेट।
• रस्सी संपर्क सतहः चिकनी गोल खोलने → मार्गदर्शन और भार हस्तांतरण के दौरान लंगर रस्सी की रक्षा में मदद करता है।
• निरीक्षणः दृश्य, आयामी और प्रलेखन की जाँच → आदेश और प्रमाण पत्र की आवश्यकता के अनुसार अंतिम निरीक्षण का दायरा।

यह कैसे काम करता है

Mooring rope approaches the bulwark opening → the smooth Panama chock surface guides the rope → mooring load is transferred through the fabricated body and reinforcing ribs → load is carried into the reinforced bulwark structure through the approved welded connection.

आवेदन

मालवाहक पोतें टैंकरों थोक वाहक काम की नावें बैरगेज जहाज निर्माण परियोजनाएं जहाज की मरम्मत और प्रतिस्थापन गढ़ के लंगर स्टेशन

प्रमाणपत्र और लाभ

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

वर्गीकरण प्रमाण पत्र, सामग्री प्रमाण पत्र, निरीक्षण रिकॉर्ड और कोटिंग दस्तावेज परियोजना की आवश्यकता के अनुसार और वर्ग अनुमोदन के दायरे के अधीन उपलब्ध हैं।

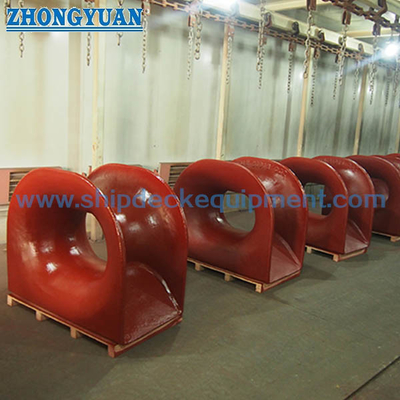

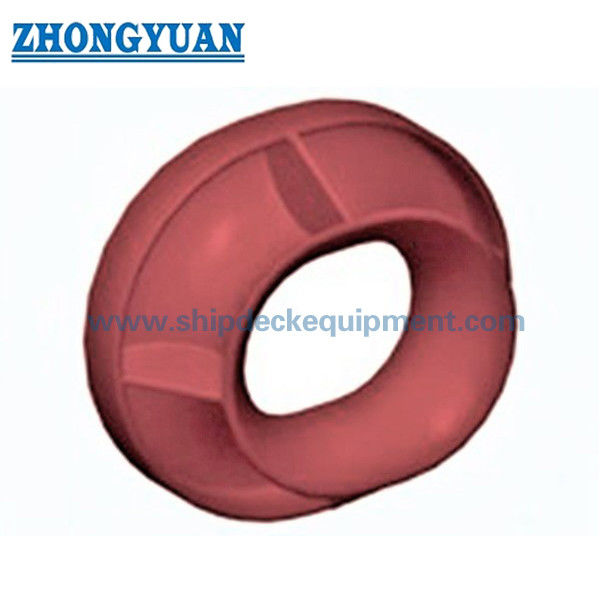

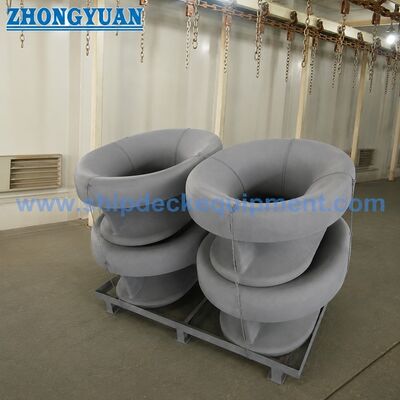

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: JIS F 2017 प्रकार BP और प्रकार BC पनामा चॉक में क्या अंतर है?

टाइप बीपी एक स्टील प्लेट निर्मित बुलवर्ड माउंट पनामा चॉक है, जबकि टाइप बीसी एक कास्ट स्टील बुलवर्ड माउंट प्रकार है। जब परियोजना एक निश्चित मानक प्रकार निर्दिष्ट करती है तो उन्हें मिश्रित नहीं किया जाना चाहिए।

Q2: पसलियों की मात्रा या पसलियों की स्थिति को बदला जा सकता है?

जेआईएस एफ 2017-1982 प्रकार बीपी मानक नोट आवश्यकतानुसार पसलियों की मात्रा या स्थिति को बदलने की अनुमति देता है। किसी भी परिवर्तन की पुष्टि शिपयार्ड द्वारा की जानी चाहिए,उत्पादन से पहले डिजाइनर या वर्गीकरण समाज.

Q3: उद्धरण के लिए किस जानकारी की आवश्यकता है?

कृपया मानक और प्रकार, नाममात्र आकार, मात्रा, सामग्री या कोटिंग की आवश्यकता, प्रमाण पत्र की आवश्यकता, वितरण का स्थान, आवश्यक वितरण समय,और यदि उपलब्ध हो तो किसी भी पोत के चित्र या स्थापना फोटो.
