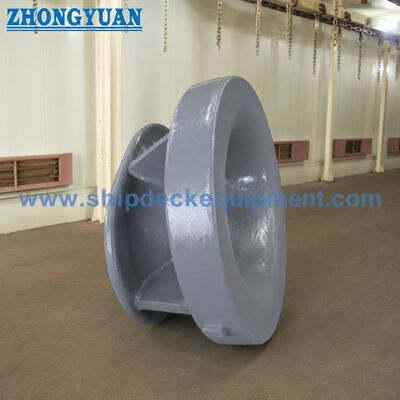

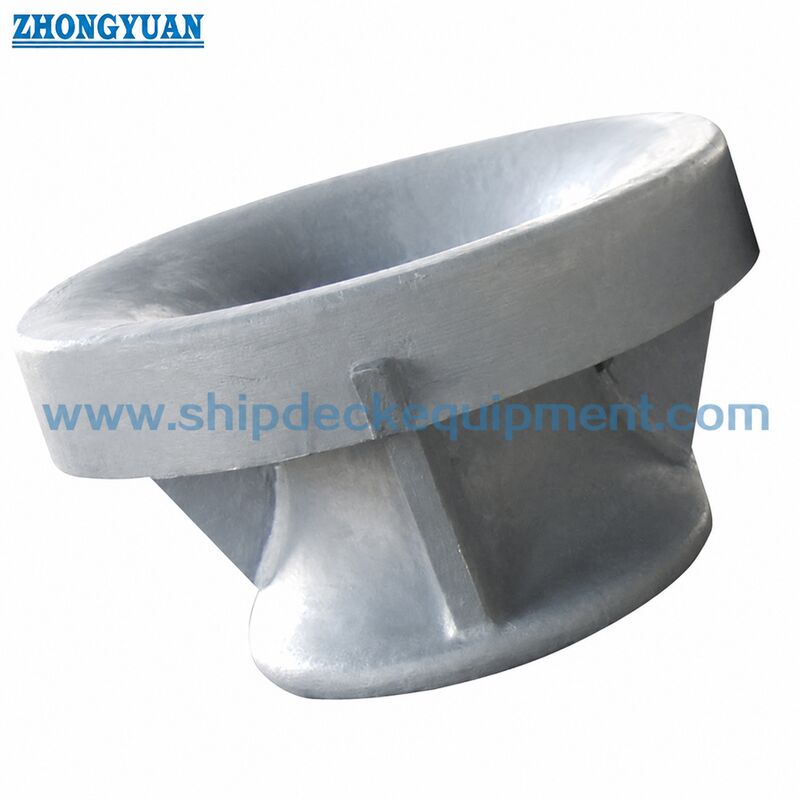

कास्टिंग स्टील बुलार्ड माउंट पनामा चॉक के लिए जहाज की लंगरबाजी JIS F 2017 प्रकार BC
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | जेआईएस एफ 2017-1982 | प्रकार: | ईसा पूर्व |
|---|---|---|---|
| एसडब्ल्यूएल: | 30-100t | सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते |
| वज़न: | 276 से 422 किग्रा | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | ||
| प्रमुखता देना: | कास्टिंग स्टील शिप मोरिंग उपकरण,पनामा चोक्स जहाज के लंगर लगाने के उपकरण |
||
उत्पाद विवरण
शिप मूरिंग के लिए कास्टिंग स्टील बुलवार्क माउंटेड पनामा चॉक | जेआईएस एफ 2017 टाइप बीसी
उत्पाद अवलोकन
जेआईएस एफ 2017 टाइप बीसी पनामा चॉक एक कास्ट स्टील बुलवार्क-माउंटेड मूरिंग चॉक है जिसका उपयोग जहाज-साइड मूरिंग स्टेशनों के माध्यम से मूरिंग रस्सियों का मार्गदर्शन करने के लिए किया जाता है। यह बुलवार्क पर स्थापना के लिए है, जहां चॉक बॉडी एक गोल रस्सी-संपर्क उद्घाटन प्रदान करती है और प्रोजेक्ट ड्राइंग में दिखाए गए वेल्डेड कनेक्शन के माध्यम से मूरिंग लोड को प्रबलित जहाज संरचना में स्थानांतरित करती है।
टाइप बीसी का चयन तब किया जाना चाहिए जब प्रोजेक्ट टाइप बीपी स्टील-प्लेट निर्मित संस्करण के बजाय एक कास्ट स्टील बुलवार्क पनामा चॉक निर्दिष्ट करता है। कोटेशन और उत्पादन की पुष्टि के लिए, मुख्य बिंदु नाममात्र आकार, रस्सी मार्ग, डिज़ाइन लोड या संदर्भ एसडब्ल्यूएल आवश्यकता, सामग्री, कोटिंग सिस्टम, बुलवार्क सुदृढीकरण, वेल्डिंग विवरण और आवश्यक प्रमाणपत्र दायरा हैं।
त्वरित विशिष्टताएँ
• मानक: JIS F 2017-1982 → जहाज पनामा चॉक्स और आयामी जाँच के लिए मानक संदर्भ।
• प्रकार: बीसी → कास्ट स्टील बुलवार्क-माउंटेड प्रकार, टाइप बीपी स्टील-प्लेट फैब्रिकेटेड निर्माण से अलग।
• नाममात्र आकार सीमा: 310 / 360 / 400 / 450 / 500 → मूरिंग व्यवस्था, रस्सी लीड और पोत ड्राइंग के अनुसार चयनित।
• संदर्भ लोड जानकारी: आपूर्ति किए गए उत्पाद डेटा में 30-100टी दिखाया गया है → अंतिम एसडब्ल्यूएल या डिजाइन मूरिंग लोड की पुष्टि परियोजना ड्राइंग, मूरिंग गणना और वर्ग की आवश्यकता द्वारा की जाएगी।
• मुख्य आयाम: एल 310-500 मिमी, एल2 731-940 मिमी, एच2 684-700 मिमी → वेब ड्राइंग और इंस्टॉलेशन स्पेस समीक्षा के लिए मुख्य आयाम।
• अनुमानित वजन: 276-422 किलोग्राम → स्थापना के दौरान हैंडलिंग, पैकिंग, माल ढुलाई अनुमान और शिपयार्ड उठाने की व्यवस्था के लिए उपयोगी।
• सामग्री विकल्प: कास्ट सी-एमएन स्टील या कास्ट स्टेनलेस स्टील → अंतिम ग्रेड और ट्रेसेबिलिटी की पुष्टि परियोजना विनिर्देश द्वारा की जाएगी।
• सतह का उपचार: सामान्य तैयारी के रूप में Sa2.5 + एपॉक्सी शॉप प्राइमर पर सैंडब्लास्टिंग → परियोजना की आवश्यकता के अनुसार अंतिम कोटिंग प्रणाली और रंग।
मुख्य तकनीकी पैरामीटर
| नाम मात्र का आकार | एल (मिमी) | एल1 (मिमी) | एल2 (मिमी) | एल3 (मिमी) | डी (मिमी) | एच1 (मिमी) | H2 (मिमी) | H3 (मिमी) | टी (मिमी) | लगभग। वजन (किलो) |
| 310 | 310 | 212 | 731 | 652 | 38 | 212 | 684 | 462 | 32 | 276 |
| 360 | 360 | 214 | 788 | 704 | 40 | 211 | 688 | 464 | 34 | 305 |
| 400 | 400 | 216 | 832 | 750 | 44 | 216 | 692 | 470 | 36 | 344 |
| 450 | 450 | 218 | 886 | 802 | 46 | 218 | 696 | 474 | 38 | 385 |
| 500 | 500 | 220 | 940 | 854 | 48 | 220 | 700 | 478 | 40 | 422 |
चयन एवं पूछताछ गाइड
• चरण 1: मानक और प्रकार की पुष्टि करें → जेआईएस एफ 2017 टाइप बीसी, कास्ट स्टील, बुलवार्क माउंटेड। टाइप बीपी फैब्रिकेटेड स्टील-प्लेट चॉक या डेक-माउंटेड प्रकारों के साथ मिश्रण न करें।
• चरण 2: नाममात्र आकार और रस्सी पथ की पुष्टि करें → पोत लंगर व्यवस्था, लाइन लीड कोण और उपलब्ध बुलवार्क स्थान के अनुसार 310, 360, 400, 450 या 500 का चयन करें।
• चरण 3: लोड के आधार की पुष्टि करें → यदि उपलब्ध हो तो एसडब्ल्यूएल, डिजाइन मूरिंग लोड, रस्सी एमबीएल या क्लास-अनुमोदित मूरिंग गणना प्रदान करें; बिना पुष्टि के रस्सी तोड़ने वाले लोड को उत्पाद एसडब्ल्यूएल न मानें।
• चरण 4: सामग्री और कोटिंग की पुष्टि करें → कास्ट स्टील ग्रेड, यदि आवश्यक हो तो स्टेनलेस विकल्प, संक्षारण संरक्षण प्रणाली, प्राइमर/टॉप कोट रंग और निरीक्षण आवश्यकता।
• चरण 5: स्थापना जानकारी की पुष्टि करें → बुलवार्क संरचना, सुदृढीकरण, वेल्ड क्षेत्र, स्थापना ड्राइंग और किसी भी शिपयार्ड अनुमोदन की आवश्यकता।
• चरण 6: ऑर्डर विवरण की पुष्टि करें → मात्रा, जहाज का प्रकार, वर्गीकरण सोसायटी की आवश्यकता, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, पैकिंग की आवश्यकता और यदि उपलब्ध हो तो ड्राइंग या फोटो।
संरचना
कास्ट स्टील चॉक बॉडी | गोल रस्सी-संपर्क उद्घाटन | बुलवार्क वेल्डेड कनेक्शन क्षेत्र | प्रबलित जहाज संरचना इंटरफ़ेस | भूतल उपचार और निरीक्षण क्षेत्र
कास्टिंग, वेल्डिंग और इंजीनियरिंग लाभ
• एकीकृत कास्ट स्टील बॉडी, बुलवार्क ओपनिंग के माध्यम से मूरिंग रस्सियों का मार्गदर्शन करने के लिए एक सतत गोलाकार रस्सी-संपर्क सतह बनाने में मदद करती है।
• टाइप बीपी निर्मित निर्माण की तुलना में, टाइप बीसी कास्टिंग अखंडता, रस्सी-संपर्क चिकनाई और कास्टिंग सतह निरीक्षण पर अधिक ध्यान केंद्रित करता है।
• जब मूरिंग लाइन चॉक के माध्यम से दिशा बदलती है तो गोलाकार संपर्क ज्यामिति स्थानीय रस्सी घर्षण को कम करने में मदद करती है।
• बुलवार्क कनेक्शन के पास वेल्ड क्षेत्र की सावधानीपूर्वक जांच की जानी चाहिए; पतवार या बुलवार्क वेल्डिंग क्षेत्र के करीब 50 मिमी की रेंज वेल्डिंग की गुणवत्ता को प्रभावित करने वाले दोषों से मुक्त होनी चाहिए।
• लकड़ी के पैटर्न की कास्टिंग या खोई हुई फोम कास्टिंग का चयन आकार, मात्रा और फाउंड्री व्यवस्था के अनुसार किया जा सकता है, जो अंतिम इंजीनियरिंग पुष्टि के अधीन है।
• शिपयार्ड, डिजाइनर या वर्गीकरण सोसायटी द्वारा आवश्यक होने पर परिमित तत्व समीक्षा या परियोजना-विशिष्ट ताकत जांच की व्यवस्था की जा सकती है।
• कोटिंग की तैयारी को समुद्री पर्यावरण, मालिक विनिर्देश और निरीक्षण दायरे के अनुसार समायोजित किया जा सकता है।
कस्टम विशेषताएँ
• उत्पाद मानक: JIS F 2017-1982 → जहाजों पर उपयोग किए जाने वाले पनामा चॉक के लिए आयामी और संरचनात्मक संदर्भ।
• प्रकार: बीसी → जहाज लंगर रस्सी मार्गदर्शन के लिए कास्ट स्टील बुलवार्क-माउंटेड चॉक।
• टाइप बीपी से अंतर: स्टील-प्लेट फैब्रिकेटेड बॉडी के बजाय कास्ट स्टील बॉडी → चयन निर्दिष्ट प्रोजेक्ट प्रकार का पालन करना चाहिए।
• स्थापना स्थिति: बुलवार्क → जहाज के किनारे मूरिंग रस्सी मार्ग और प्रबलित संरचना के लिए वेल्डेड कनेक्शन के लिए अभिप्रेत है।
• सामग्री विकल्प: कास्ट सी-एमएन स्टील / कास्ट स्टेनलेस स्टील → ताकत, संक्षारण प्रतिरोध और परियोजना विनिर्देश के अनुसार चुना गया।
• कोटिंग विकल्प: Sa2.5 + एपॉक्सी शॉप प्राइमर या प्रोजेक्ट कोटिंग सिस्टम → उत्पादन से पहले अंतिम पेंट सिस्टम की पुष्टि की जाएगी।
• प्रमाणपत्र विकल्प: निर्माता परीक्षण प्रमाणपत्र या वर्गीकरण प्रमाणपत्र → परियोजना की आवश्यकता के अनुसार और वर्ग अनुमोदन दायरे के अधीन उपलब्ध है।
यह काम किस प्रकार करता है
मूरिंग रस्सी बुलवार्क पनामा चॉक में प्रवेश करती है → गोलाकार कास्ट स्टील संपर्क सतह रस्सी का मार्गदर्शन करती है → चिकनी संपर्क ज्यामिति से रस्सी का घिसाव कम हो जाता है → मूरिंग लोड कास्ट चॉक बॉडी से होकर गुजरता है → वेल्डेड कनेक्शन लोड को प्रबलित बुलवार्क संरचना में स्थानांतरित करता है।
अनुप्रयोग
थोक वाहक | टैंकर | कंटेनर जहाज़ | सामान्य मालवाहक जहाज | अपतटीय सेवा जहाज | वर्कबोट्स | जहाज़ की मरम्मत और प्रतिस्थापन परियोजनाएँ | पनामा नहर लंगर व्यवस्था
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।
वर्गीकरण प्रमाणपत्र, सामग्री प्रमाणपत्र, निरीक्षण रिकॉर्ड और कोटिंग दस्तावेजों को परियोजना की आवश्यकता, सामग्री पता लगाने की क्षमता, निरीक्षण के दायरे और वर्गीकरण समाज की मंजूरी के अनुसार व्यवस्थित किया जा सकता है। कोटेशन से पहले सर्टिफिकेट स्कोप की पुष्टि की जानी चाहिए।
ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: JIS F 2017 टाइप BC और टाइप BP पनामा चॉक के बीच मुख्य अंतर क्या है?
टाइप बीसी एक कास्ट स्टील बुलवार्क-माउंटेड पनामा चॉक है। टाइप बीपी एक स्टील-प्लेट निर्मित बुलवार्क-माउंटेड पनामा चॉक है। उनके पास अलग-अलग निर्माण विधियां हैं और जब जहाज का चित्र एक निश्चित JIS F 2017 प्रकार निर्दिष्ट करता है तो उन्हें मिश्रित नहीं किया जाना चाहिए।
Q2: क्या टाइप बीसी चॉक को वर्गीकरण प्रमाणपत्र के साथ आपूर्ति की जा सकती है?
हाँ। परियोजना की आवश्यकता के अनुसार एक वर्गीकरण प्रमाणपत्र या मेकर्स टेस्ट प्रमाणपत्र की व्यवस्था की जा सकती है। उद्धरण से पहले सटीक दायरे की पुष्टि की जानी चाहिए क्योंकि यह सामग्री का पता लगाने की क्षमता, निरीक्षण, परीक्षण, लीड समय और लागत को प्रभावित करता है।
Q3: ऑर्डर देने से पहले क्या पुष्टि की जानी चाहिए?
कृपया जेआईएस एफ 2017 टाइप बीसी, नाममात्र आकार, एसडब्ल्यूएल या डिजाइन मूरिंग लोड, सामग्री ग्रेड, सतह उपचार, मात्रा, बुलवार्क इंस्टॉलेशन ड्राइंग, वर्गीकरण सोसायटी की आवश्यकता, डिलीवरी गंतव्य और आवश्यक डिलीवरी समय की पुष्टि करें।
