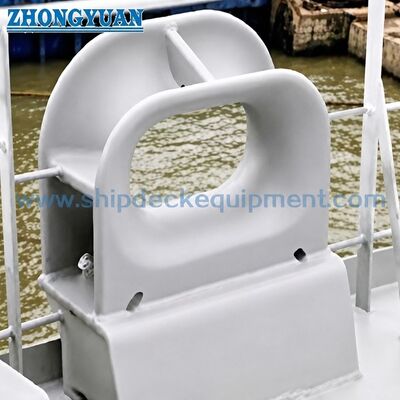

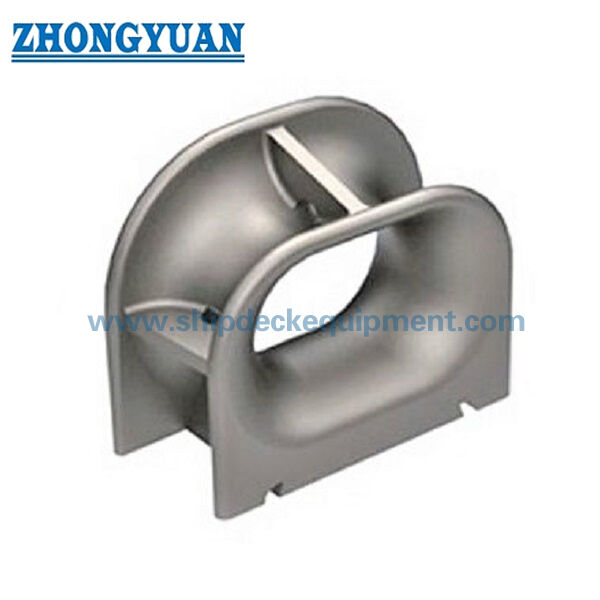

डेक माउंटेड स्टील प्लेट निर्मित पनामा चॉक JIS F 2017 प्रकार एपी के लिए जहाज की लंगर
उत्पाद का अवलोकन
JIS F 2017 प्रकार एपी डेक पर घुड़सवार पनामा चॉक एक स्टील प्लेट निर्मित लंगर रस्सी गाइड है जिसका उपयोग जहाज के डेक पर किया जाता है जहां लंगर लाइन को एक परिभाषित बंद मार्ग और चिकनी रस्सी-संपर्क सतह की आवश्यकता होती हैयह डेक संरचना के लिए वेल्डेड है और आमतौर पर जहाज की लंगर लगाने की व्यवस्था, रस्सी लीड कोण, डेक सुदृढीकरण, कोटिंग सिस्टम और निरीक्षण आवश्यकता के साथ चुना जाता है।
JIS F 2017 प्रकार एपी एक डेक-माउंटेड स्टील प्लेट निर्मित पनामा चॉक है जो दो नाममात्र आकारों में उपलब्ध है, 310 और 360, जहाज के लंगर डेक व्यवस्थाओं के लिए।स्टील प्लेट निर्मित प्रकार नियंत्रित आकार पर केंद्रित है, फिटिंग-समर्थित निर्माण, वेल्डेड कनेक्शन की गुणवत्ता, और ज्यामिति दोहराव।और प्रमाणपत्र के दायरे को परियोजना विनिर्देश के अनुसार पुष्टि की जानी चाहिए.
त्वरित विनिर्देश
• उत्पाद प्रकारः जहाज के लंगर लगाने के लिए बंद डेक रस्सी मार्ग के लिए डेक पर लगाए गए स्टील प्लेट निर्मित पनामा चॉक।
• मानक और प्रकारः JIS F 2017-1982 प्रकार AP → प्रकार AP पदनाम, मुख्य आयाम और नाममात्र आकार चयन के लिए संदर्भ।
• नाममात्र आकार सीमाः 310 और 360 केवल तभी उपयुक्त है जब पोत के चित्र में एपी स्टील प्लेट निर्मित डेक-माउंटेड व्यवस्था निर्दिष्ट की गई हो।
• मुख्य आयाम प्रदान किए गएः L, L1, L2, L3 और L4 → वेबपेज ड्राइंग, डेक लेआउट की जांच और बोली की पुष्टि के लिए प्रमुख आयाम।
• गणना वजनः 190 किलोग्राम और 207 किलोग्राम → हैंडलिंग, पैकिंग, स्थापना के दौरान उठाने की व्यवस्था और माल ढुलाई का अनुमान के लिए उपयोगी।
• स्थापना का रूपः डेक वेल्डेड संरचना → डेक सुदृढीकरण, वेल्ड विवरण और रस्सी का नेतृत्व कोण उत्पादन से पहले जाँच की जानी चाहिए।
• विनिर्माण फोकसः स्टील प्लेट बनाने, निर्माण मोल्ड/जिग नियंत्रण, चिकनी रस्सी-संपर्क सतह, वेल्डेड असेंबली सटीकता और वैकल्पिक एफईए समीक्षा।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग या पॉलिश स्टेनलेस स्टील सतह पर चर्चा की जा सकती है जब निर्दिष्ट किया जाता है।
मुख्य तकनीकी मापदंड
JIS F 2017 प्रकार AP डेक पर लगाए गए स्टील प्लेट के लिए मुख्य वेबपेज आयाम पनामा चॉक निर्मित। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा जाता है।
| नाममात्र आकार | L | L1 | L2 | L3 | L4 | अनुमानित वजन (किलो) |
| 310 | 310 | 85 | 155 | 670 | 620 | 190 |
| 360 | 360 | 110 | 180 | 720 | 670 | 207 |
चयन और जांच गाइड
चरण 1: JIS F 2017 प्रकार एपी डेक पर स्थापित स्टील प्लेट की पुष्टि करें, जो पनामा चॉक और नाव के चित्र के अनुसार नाममात्र आकार 310 या 360 के साथ निर्मित है।
चरण 2: लंगर लगाने की रेखा की दिशा, डेक की व्यवस्था, और क्या चॉक का उपयोग नवनिर्माण या प्रतिस्थापन के लिए किया जाता है, इसकी पुष्टि करें।
चरण 3: डेक वेल्डिंग इंटरफेस, डेक सुदृढीकरण, उपलब्ध स्थापना स्थान और किसी भी शिपयार्ड स्थापना आवश्यकताओं की पुष्टि करें।
चरण 4: सामग्री की आवश्यकता की पुष्टि करेंः स्टील प्लेट ग्रेड, स्टेनलेस स्टील विकल्प, या विशेष स्टील आवश्यकता यदि लागू हो।
चरण 5: सतह के उपचार की पुष्टि करें: दुकान प्राइमर, अंतिम कोटिंग की आवश्यकता, जस्ती / चित्रित खत्म, या पॉलिश स्टेनलेस स्टील की सतह जहां निर्दिष्ट है।
चरण 6: उद्धरण से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, गवाह निरीक्षण, या अन्य परियोजना आवश्यकता।
चरण 7: मात्रा, डिलीवरी का स्थान, आवश्यक डिलीवरी का समय, स्थापना चित्र और संदर्भ फोटो प्रदान करें यदि उपलब्ध हो।
संरचना
Steel plate fabricated body | Closed Panama rope opening | Smooth rope-contact surface | Deck welded base | Forming mold / jig-controlled geometry | Welded assembly interface | Shop primer or specified surface treatment
विनिर्माण, वेल्डिंग और इंजीनियरिंग के फायदे
• स्टील प्लेट से निर्मित निर्माण नियंत्रित रूप से बनाने और वेल्डेड असेंबली के लिए उपयुक्त है जहां कंटेनर ड्राइंग में एक कास्ट प्रकार के बजाय JIS F 2017 टाइप AP निर्दिष्ट किया गया है।
• फैब्रिकेशन मोल्ड और जिग नियंत्रण दो एपी नाममात्र आकारों के लिए उद्घाटन के रूप, आधार लंबाई और दोहराए गए आयामी स्थिरता को बनाए रखने में मदद करते हैं।
• रस्सी से संपर्क करने वाली सतहों को निर्माण के बाद कपड़े पहने, पीस दिए और चिकना किया जाना चाहिए ताकि तेज स्थानीय संपर्क कम हो सके और लंगर रस्सी की सुरक्षा में मदद मिल सके।
• डेक वेल्डेड बेस चॉक को डेक संरचना में स्थानीय रस्सी-संपर्क बल को स्थानांतरित करने की अनुमति देता है; डेक सुदृढीकरण और वेल्ड विवरण को शिपयार्ड या डिजाइन कार्यालय द्वारा जांचना चाहिए।
• डेक कनेक्शन क्षेत्र के आसपास वेल्डिंग तैयारी को उन दोषों को कम करने के लिए नियंत्रित किया जाना चाहिए जो शिपयार्ड वेल्डिंग और निरीक्षण स्वीकृति को प्रभावित कर सकते हैं।
• एफईए आधारित शक्ति गणना और अनुकूलन का उपयोग जब आवश्यक हो तो उद्घाटन, प्लेट संक्रमण और वेल्डेड बेस क्षेत्र के आसपास तनाव वितरण की समीक्षा करने के लिए किया जा सकता है।
• दो आकारों की श्रेणी उन परियोजनाओं के लिए चयन को सरल बनाती है जहां जहाज के चित्र में पहले से ही एपी प्रकार और मुख्य डेक लेआउट तय किया गया है।
कस्टम विशेषताएं
• मानकः JIS F 2017-1982 → उपयोग जब शिपयार्ड या मालिक विनिर्देश JIS प्रकार AP पनामा चोक आयामों के लिए कहता है।
• प्रकारः एपी → पनामा चॉक अनुप्रयोगों के लिए डेक पर स्थापित स्टील प्लेट निर्मित विन्यास।
• नाममात्र आकारः 310/360 → जहाज के लंगर लगाने के लेआउट और प्रोजेक्ट ड्राइंग के अनुसार चुनें।
• निर्माणः स्टील प्लेट से बना शरीर → मोल्ड/जिग नियंत्रण और वेल्डेड असेंबली की गुणवत्ता उत्पादन के प्रमुख बिंदु हैं।
• सामग्रीः स्टील प्लेट ग्रेड की पुष्टि की जानी चाहिए → C-Mn स्टील, स्टेनलेस स्टील, या विशेष स्टील की आवश्यकता को उद्धरण से पहले पुष्टि की जानी चाहिए।
• स्थापनाः डेक वेल्डेड → डेक सुदृढीकरण, वेल्ड विवरण, और स्थानीय स्थापना की स्थिति को ड्राइंग द्वारा पुष्टि की जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग पोत पेंटिंग विनिर्देश या ग्राहक की आवश्यकता का पालन करती है।
• एफईए समीक्षाः परियोजना की आवश्यकता के अनुसार उपलब्ध → तनाव एकाग्रता की जांच करने और आवश्यक होने पर स्थानीय ज्यामिति को अनुकूलित करने के लिए उपयोग किया जाता है।
• प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → वर्ग निरीक्षण और प्रमाण पत्र के स्तर की उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Mooring rope approaches the deck chock → Rope passes through the closed Panama opening → Smooth fabricated contact surface guides the rope path → Local contact force is transferred through the welded base to the reinforced deck structure → Inspection and final coating are completed after installation
आवेदन
महासागर में जाने वाले जहाज कार्गो जहाज टैंकर कंटेनर जहाज थोक वाहक डेक लंगर स्टेशन पनामा नहर लंगर की व्यवस्था नया निर्माण और प्रतिस्थापन परियोजनाएं
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या JIS F 2017 Type AP एक मानक SWL प्रदान करता है?
A1: नहीं. JIS F 2017 प्रकार AP तालिका नाममात्र आकार, मुख्य आयाम और वजन प्रदान करती है. SWL मानक तालिका में घोषित नहीं है.चयन को जहाज के लंगर लगाने की व्यवस्था के अनुसार जांचना चाहिए, रस्सी का आकार, डिजाइन भार, डेक का सुदृढीकरण, वेल्ड विवरण और परियोजना अनुमोदन की आवश्यकता।
A2: जहाज के चित्र, लंगर लगाने की रस्सी, डेक लेआउट और उपलब्ध स्थापना स्थान के अनुसार नाममात्र आकार 310 या 360 चुनें।आपूर्ति की गई तालिका मुख्य आयाम चयन और बोली की पुष्टि के लिए है.
Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?
A3: मानक, प्रकार AP, नाममात्र आकार, सामग्री ग्रेड, सतह उपचार, मात्रा, प्रमाण पत्र की आवश्यकता, डेक स्थापना ड्राइंग, वितरण गंतव्य और आवश्यक वितरण समय की पुष्टि करें।यदि आवश्यक हो तो एफईए समीक्षा या वर्ग गवाह निरीक्षण का उल्लेख किया जाना चाहिए.
