जीबी / टी 554 वेल्डेड प्रकार डबल क्रॉस बिट बोलार्ड शिप मूरिंग उपकरण शिप मूरिंग उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी, आदि |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | GB554-2008 | सामग्री: | माइल्ड स्टील, C-Mn स्टील, स्टेनलेस स्टील, भी आइसब्रेकर के लिए विशेष स्टील की आपूर्ति कर सकते हैं |
|---|---|---|---|
| नाममात्र व्यास: | 50 से 300 मिमी | वज़न: | 7 से 576 किग्रा |
| सतह का उपचार: | एस2.5 के लिए सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध | एसडब्ल्यूएल रेंज: | 13KN- 185KN |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि | ||
| प्रमुखता देना: | वेल्डेड टाइप बोलार्ड,पोत के लिए लंगर लगाने का उपकरण,GB/T 554 बोलार्ड |
||
उत्पाद विवरण

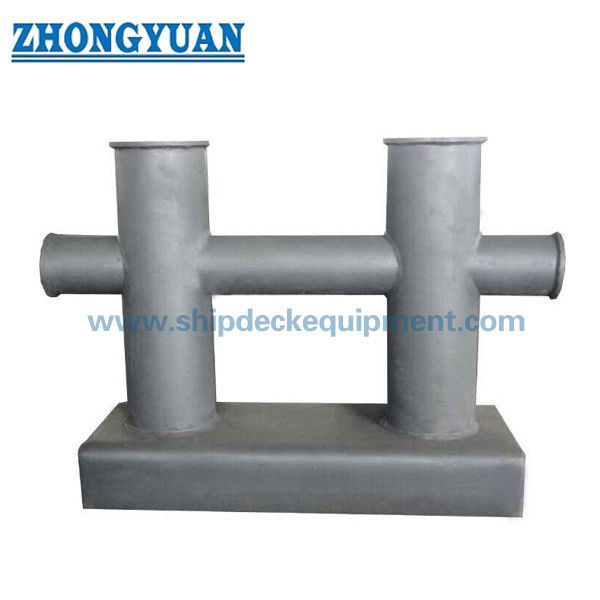

जीबी / टी 554 वेल्डेड टाइप डबल क्रॉस बिट बोलार्ड शिप मूरिंग उपकरण
विवरण:
जीबी/टी 554 वेल्डेड टाइप डबल क्रॉस बिट बोलार्ड शिप मूरिंग इक्विपमेंट डबल क्रूसिफॉर्म बोलार्ड है।इसमें विभिन्न नाममात्र व्यास हैं।इसमें बोल्ट प्रकार और वेल्डेड प्रकार है।यह स्टील पाइप और स्टील प्लेट से बना है।सभी सतह स्पर्स से मुक्त है।इन सभी बोलार्ड्स को IACS क्लासिफिकेशन सोसाइटी की मंजूरी मिलती है।हम आपकी विशिष्ट आवश्यकताओं के अनुसार बोलार्ड प्रदान कर सकते हैं। हम नौका के लिए दर्पण पॉलिश स्टेनलेस स्टील बोलार्ड का उत्पादन भी कर सकते हैं।
मुख्य तकनीकी विशिष्टता:
1. तकनीकी मानक: GB554-2008;
2. सामग्री: हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते हैं।
3. नाममात्र व्यास: 50 से 300 मिमी;
4. वजन: 7 से 576 किग्रा;
5. भूतल उपचार: एस 2.5 के लिए सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, मिरर या साटन पॉलिश, पॉलिश, जस्ती, अनुकूलित सतह उपचार उपलब्ध है।
6. एसडब्ल्यूएल रेंज: 13 केएन- 185 केएन।
7. वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि।
मुख्य तकनीकी पैरामीटर:
| औसत व्यास | सुरक्षित कार्य भार | ए | ए 1 | ए2 | बी | डी | d1 | डी | डी1 | एच |
| (एसडब्ल्यूएल) / केएन | ||||||||||
| 50 | 13 | 180 | 270 | 90 | 130 | 32 | 40 | 50 | 65 | 8 |
| 75 | 18 | 275 | 400 | 125 | 170 | 48 | 56 | 75 | 95 | 10 |
| 100 | 25 | 350 | 494 | 14 | 200 | 65 | 75 | 100 | 120 | 1 2 |
| 125 | 31 | 425 | 590 | 170 | 240 | 80 | 95 | 125 | 145 | 14 |
| 150 | 43 | 500 | 700 | 200 | 270 | 90 | 110 | 150 | 170 | 16 |
| 175 | 62 | 530 | 774 | 241 | 320 | 110 | 125 | 180 | 200 | 18 |
| 200 | 72 | 600 | - | - | 360 | 130 | 145 | 203 | 225 | 145 |
| 250 | 105 | 750 | 450 | 159 | 180 | 245 | 280 | 1 55 | ||
| 300 | 185 | 900 | 540 | 194 | 215 | 299 | 330 | 180 | ||
| औसत व्यास | एच 1 | एच 2 | एच | ली | आर |
टी मैं |
t1 मैं |
पेंच | वज़न | |
| पेंच आकार | संख्या | किलोग्राम | ||||||||
| 50 | 85 | - | 190 | 310 | 20 | 6 | 4 | एम12 | 6 | 7 |
| 75 | 130 | 290 | 450 | 25 | 7 | 5 | एम16 | 16 | ||
| 100 | 160 | 350 | 550 | 28 | एम18 | 27 | ||||
| 125 | 195 | 425 | 660 | 35 | 9 | 7 | एम22 | 49 | ||
| 150 | 210 | 500 | 770 | 35 | 71 | |||||
| 175 | 240 | 550 | 850 | 38 | 10 | 8 | एम24 | 103 | ||
| 200 | 275 | 60 | 795 | 960 | 20 | 12 | 9 | - | - | 181 |
| 250 | 350 | 855 | 1200 | 25 | 14 | 12 | 310 | |||
| 300 | 420 | 73 | 1160 | 1440 | 30 | 16 | 14 | 576 | ||
का आरेखणजीबी / टी 554 वेल्डेड टाइप डबल क्रॉस बिट बोलार्ड शिप मूरिंग उपकरण
