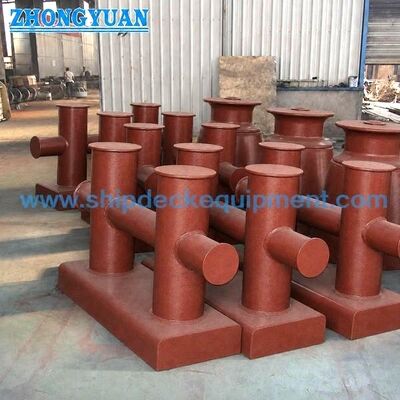

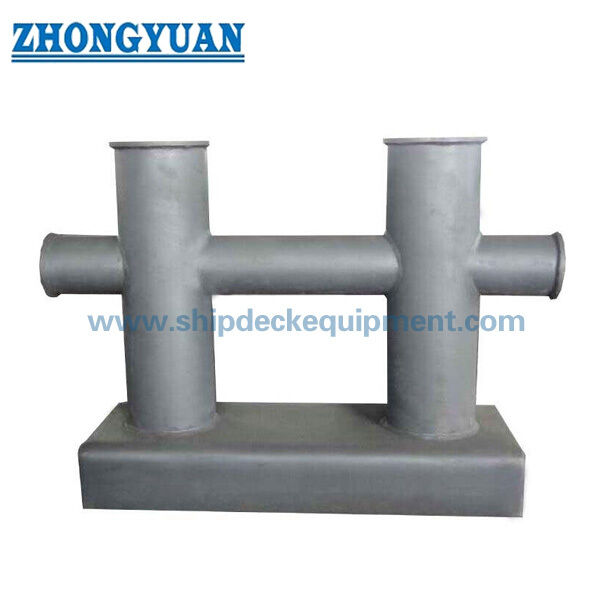

डिक वेल्डेड डबल क्रॉस बिट बोलरड के लिए जहाज को लंगर लगाने के लिए। GB/T 554 प्रकार DH DN200~300
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी554-2008 | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते हैं |
|---|---|---|---|
| नाममात्र व्यास: | 200 से 300 मिमी | वज़न: | 181 से 576 किग्रा |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | एसडब्ल्यूएल रेंज: | 72KN- 185KN |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि | प्रकार: | वेल्डेड कनेक्शन |
| प्रमुखता देना: | वेल्डेड टाइप बोलार्ड,पोत के लिए लंगर लगाने का उपकरण,GB/T 554 बोलार्ड |
||
उत्पाद विवरण
डिक वेल्डेड डबल क्रॉस बिट बोलरड के लिए जहाज को लंगर लगाने के लिए। GB/T 554 प्रकार DH DN200~300
उत्पाद का अवलोकन
जीबी/टी 554 प्रकार डीएच डेक वेल्डेड डबल क्रॉस बिट बोलार्ड एक वेल्डेड स्टील-पाइप लंगर बोलार्ड है जिसमें जहाज के डेक पर स्थापित करने के लिए एक उच्च वेल्डेड आधार है।प्रकार डीएच डेक वेल्डेड विन्यास DN200DN300 है, मुख्य रूप से बड़े जहाजों के लंगर स्टेशनों के लिए उपयोग किया जाता है जहां डेक संरचना के लिए प्रत्यक्ष वेल्डिंग और डेक सुदृढीकरण में मजबूत भार हस्तांतरण की आवश्यकता होती है।
DN200 से नीचे के आकारों के लिए टाइप डीएल बोल्ट-बेस संस्करण की तुलना में, टाइप डीएच वेल्डेड डेक स्थापना, कंक्रीट-तैयार निर्माण जोड़ों और एक उच्च आधार इंटरफ़ेस पर केंद्रित है।क्षैतिज पार पाइप डबल बिट संरचना के माध्यम से निरंतर है, जो शक्ति निरंतरता और भार हस्तांतरण का समर्थन करता है। पाइप-टू-बेस जोड़ों और बेस-टू-डेक वेल्डिंग को परियोजना ड्राइंग और डब्ल्यूपीएस का पालन करना चाहिए;रस्सी-संपर्क वेल्ड को लंगर रस्सी को नुकसान कम करने के लिए चिकनी जमीन होनी चाहिए.
त्वरित विनिर्देश
- उत्पाद का प्रकारः डेक वेल्डेड डबल क्रॉस बिट बोलार्ड → जहाज के लंगर डेक के लिए उच्च आधार वाली वेल्डेड स्थापना।
- मानक और प्रकारः GB/T 554-2008 प्रकार DH → डबल क्रॉस बिट बोलार्ड का डेक वेल्डेड उच्च-आधार वाला संस्करण।
- नाममात्र व्यास सीमाः DN200 DN300 → DN200 से नीचे के प्रकार DL बोल्ट-बेस सीमा से अलग।
- SWL रेंजः 72185 kN → डेक सुदृढीकरण और रस्सी लीड दिशा समीक्षा के साथ प्रारंभिक बोलार्ड चयन के लिए प्रयोग किया जाता है।
- निर्माणः वेल्डेड स्टील पाइप और स्टील प्लेट → स्टील प्लेट को पाइप में रोल किया जा सकता है और वेल्डेड किया जा सकता है, या निर्दिष्ट के अनुसार स्टील पाइप का उपयोग किया जा सकता है।
- वेल्डिंग फोकसः कुंजी जोड़ों पर कॉवल तैयारी और गहरी पैठ वेल्डिंग → अंतिम वेल्ड विवरण, WPS, और निरीक्षण दायरे परियोजना की आवश्यकता का पालन करते हैं।
- रस्सी-संपर्क परिष्करणः वेल्ड और तेज किनारों को चिकना → लपेटने और भार हस्तांतरण के दौरान लंगर रस्सी की रक्षा में मदद करता है।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग, गैल्वनाइजिंग, स्टेनलेस पॉलिशिंग, या आदेश के अनुसार विशेष खत्म।
मुख्य तकनीकी मापदंड
GB/T 554 टाइप DH डेक वेल्डेड डबल क्रॉस बिट बोलार्ड के लिए मुख्य वेबपेज आयाम, DN200~DN300 तक सीमित हैं। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा जाता।
| नाममात्र व्यास | SWL (kN) | A(mm) | बी(मिमी) | डी/डी1(मिमी) | H(मिमी) | L(मिमी) | वजन (किलो) |
| DN200 | 72 | 600 | 360 | 203 / 225 | 795 | 960 | 181 |
| DN250 | 105 | 750 | 450 | 245 / 280 | 855 | 1200 | 310 |
| DN300 | 185 | 900 | 540 | 299 / 330 | 1160 | 1440 | 576 |
नोटः डेक वेल्ड ग्रूव, वेल्ड का आकार, डब्लूपीएस, एनडीटी का दायरा, और डेक सुदृढीकरण परियोजना विशिष्ट हैं और उत्पादन से पहले पुष्टि की जानी चाहिए।
चयन और जांच गाइड
चरण 1: GB/T 554 टाइप DH और नाममात्र व्यास DN200~DN300 की पुष्टि SWL और जहाज के लंगर लेआउट के अनुसार करें।
चरण 2: डेक वेल्डेड स्थापना, आधार ऊंचाई, उपलब्ध डेक स्थान, रस्सी की दिशा और आसपास के सुदृढीकरण की पुष्टि करें।
चरण 3: वेल्डिंग आवश्यकताओं की पुष्टि करेंः ग्रूव तैयारी, गहरी पैठ वेल्ड विवरण, डब्लूपीएस, वेल्ड निरीक्षण, और यदि आवश्यक हो तो वर्ग गवाही।
चरण 4: सामग्री की आवश्यकता की पुष्टि करेंः हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, या विशेष स्टील यदि निर्दिष्ट है तो बर्फ वर्ग की परियोजनाओं के लिए।
चरण 5: सतह उपचार की पुष्टि करें: दुकान प्राइमर, अंतिम पेंट प्रणाली, गैल्वनाइजिंग, दर्पण/साटन पॉलिश स्टेनलेस फिनिश, या अन्य निर्दिष्ट फिनिश।
चरण 6: आदेश देने से पहले प्रमाणपत्र के दायरे की पुष्टि करेंः निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, गवाह निरीक्षण, या परियोजना-विशिष्ट अनुमोदन।
चरण 7: मात्रा, गंतव्य, अपेक्षित वितरण समय, स्थापना चित्र, डेक नींव चित्र और संदर्भ तस्वीरें प्रदान करें यदि उपलब्ध हो।
संरचना
उच्च वेल्डेड आधार ∙ डेक वेल्ड इंटरफ़ेस ∙ दो ऊर्ध्वाधर पाइप बिट्स ∙ निरंतर क्षैतिज क्रॉस पाइप ∙ बेवल तैयार वेल्डेड जोड़ ∙ चिकनी जमीन रस्सी संपर्क क्षेत्रों ∙ दुकान प्राइमर या निर्दिष्ट खत्म
डेक वेल्डिंग, निर्माण और लोड-ट्रांसफर फायदे
- उच्च वेल्डेड आधार डेक संरचना के लिए एक प्रत्यक्ष वेल्डेड इंटरफ़ेस प्रदान करता है, जो स्थायी जहाज लंगर स्टेशनों के लिए महत्वपूर्ण है।
- DN200~DN300 आकार सीमा बड़े वेल्डेड डेक लंगर बिंदुओं के लिए टाइप DH स्थिति जहां एक उच्च आधार नींव और मजबूत डेक भार हस्तांतरण की आवश्यकता है।
- निरंतर क्षैतिज पाइप एक छोटा अलग स्टब नहीं है; यह डबल क्रॉस बिट संरचना के माध्यम से एक अधिक निरंतर बल पथ का समर्थन करता है।
- पाइप और आधार जोड़ों को वेल्डिंग से पहले बेवल-तैयार किया जा सकता है। गहरी पैठ वेल्डिंग को अनुमोदित परियोजना ड्राइंग या WPS का पालन करना चाहिए।
- रस्सी के संपर्क वाले क्षेत्रों के पास वेल्ड मोती को निर्माण के बाद चिकना किया जाना चाहिए ताकि लंगर लगाने के दौरान रस्सी के स्थानीय घर्षण को कम किया जा सके।
- टाइप डीएच को वेल्डेड बेस, डीएन 200 ¢ डीएन 300 आकार रेंज और डेक वेल्डिंग आवश्यकताओं द्वारा टाइप डीएल से अलग किया जाता है। इसे फ्लैट-बोल्टेड बेस तस्वीरों के साथ दर्शाया नहीं जाना चाहिए।
कस्टम विशेषताएं
- मानकः GB/T 554-2008 → प्रकार DH के रूप, मुख्य आयामों, SWL और वजन के लिए संदर्भ।
- प्रकार: डीएच → डेक वेल्डेड डबल क्रॉस बिट कॉन्फ़िगरेशन उच्च आधार के साथ।
- नाममात्र व्यासः DN200 / DN250 / DN300 → वेल्डेड डेक बोलार्ड व्यवस्थाओं के लिए सही प्रकार DH रेंज।
- SWL रेंजः 72185 kN → लंगर bollard चयन के लिए इस्तेमाल किया; यह रस्सी MBL या उठाने शब्दों के साथ मिश्रित नहीं किया जाना चाहिए।
- आधार का रूपः उच्च वेल्डेड आधार → सीधे डेक वेल्डिंग और प्रबलित संरचना में भार हस्तांतरण के लिए अभिप्रेत है।
- विनिर्माण विधिः परियोजना की आवश्यकता के अनुसार वेल्डेड स्टील पाइप और स्टील प्लेट → रोल्ड प्लेट पाइप या स्टील पाइप का चयन किया जा सकता है।
- वेल्डिंग नियंत्रणः जब निर्दिष्ट हो तो बेवल तैयारी और गहरी पैठ वेल्डिंग → अंतिम WPS, NDT, और निरीक्षण के दायरे की पुष्टि की जानी है।
- रस्सी-संपर्क खत्मः ग्राउंड चिकनी वेल्ड और बोर मुक्त सतह → संपर्क स्थानों पर रस्सी क्षति को कम करने में मदद करता है।
- प्रमाणपत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → वर्ग अनुमोदन और निरीक्षण के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Mooring rope is led to the bollard → Rope is turned around the double-cross bitt structure → Continuous cross pipe and smooth contact surfaces support rope load transfer → Welded high base transfers local force into the reinforced deck structure → Final inspection and coating are completed according to project requirement
आवेदन
मालवाहक जहाज़. टैंकर. थोक वाहक. कंटेनर जहाज़. बड़े काम करने वाले जहाज़. डेक लंगर स्टेशन. नए निर्माण वेल्डेड डेक परियोजनाएं.
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: टाइप डीएच का टाइप डीएल से अलग वेबपेज क्यों होना चाहिए?
A1: प्रकार DH, सुधारित स्पष्टीकरण के अनुसार DN200 ∆DN300 को कवर करने वाला डेक वेल्डेड उच्च-आधार वाला संस्करण है। प्रकार DL, DN200 से कम नाममात्र व्यास के लिए बोल्ट वाला फ्लैट-आधार वाला संस्करण है।स्थापित करने की विधि, आकार सीमा, फोटो आवश्यकताओं, और एसईओ इरादे अलग हैं।
Q2: प्रकार DH के लिए किस वेल्डिंग जानकारी की पुष्टि की जानी चाहिए?
A2: खाई की तैयारी, वेल्ड आकार, WPS, वेल्ड निरीक्षण विधि, डेक सुदृढीकरण, और क्या वर्ग गवाह निरीक्षण की आवश्यकता है की पुष्टि करें।ये आइटम केवल मानक तालिका से अनुमान लगाने के बजाय परियोजना ड्राइंग का पालन करना चाहिए.
प्रश्न 3: सही डीएच नाममात्र व्यास का चयन कैसे किया जाए?
A3: आवश्यक SWL, पोत की लंगर की व्यवस्था, रस्सी की दिशा, डेक स्थान, डेक सुदृढीकरण और वर्ग आवश्यकता के अनुसार DN200, DN250 या DN300 का चयन करें। प्रतिस्थापन परियोजनाओं के लिए,गलत आधार प्रकार का चयन करने से बचने के लिए मौजूदा बोलर्ड ड्राइंग या तस्वीरें प्रदान करें.
