व्यापक आधार प्लेट के साथ निर्मित डबल बिट मोरिंग बोलार्ड JIS F 2001 प्रकार B
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | जेआईएस एफ 2001 टाइप बी | एसडब्ल्यूएल रेंज: | 29KN- 981KN |
|---|---|---|---|
| सामग्री: | सी-एमएन स्टील, स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकता है | नाममात्र व्यास: | 100 से 800 मिमी |
| वज़न: | 18.9 से 3071 किग्रा | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि | ||
| प्रमुखता देना: | JIS F 2001-1990 बोट मूरिंग बोलार्ड,बोट मूरिंग बोलार्ड,JIS F 2001-1990 शिप मूरिंग उपकरण |
||
उत्पाद विवरण
व्यापक आधार प्लेट के साथ निर्मित डबल बिट मोरिंग बोलार्ड JIS F 2001 प्रकार B
उत्पाद का अवलोकन
जेआईएस एफ 2001 प्रकार बी निर्मित डबल बिट लंगर bollard एक डेक वेल्डेड जहाज लंगर फिटिंग है जिसका उपयोग जहाज के डेक पर लंगर लाइनों को सुरक्षित करने के लिए किया जाता है।प्रकार बी व्यवस्था एक चौड़ी आधार प्लेट पर दो निर्मित खंभे का उपयोग करता है, और बोलार्ड को सामान्य रूप से मानक प्रकार, नाममात्र व्यास, SWL, डेक व्यवस्था, रस्सी प्रकार, वेल्डिंग इंटरफेस, कोटिंग आवश्यकता और प्रमाणपत्र दायरे के आधार पर चुना जाता है।
इस वेल्डेड स्टील निर्माण के लिए, खंभे स्टील पाइप या पाइप में लुढ़का हुआ और वेल्डेड स्टील प्लेट से बने हो सकते हैं। पाइप-टू-बेस कनेक्शन को उपयुक्त ग्रूव वेल्डिंग के साथ तैयार किया जाना चाहिए,और डेक कनेक्शन अनुमोदित शिपयार्ड वेल्डिंग विवरण का पालन करना चाहिएवेल्ड सीम या किनारों को जो मोर्निंग लाइन से संपर्क कर सकते हैं, को सेवा के दौरान स्थानीय रस्सी घर्षण को कम करने के लिए कपड़े पहने और चिकनी जमीन दी जानी चाहिए।
त्वरित विनिर्देश
• उत्पाद प्रकारः व्यापक आधार प्लेट के साथ निर्मित डबल बिट लंगर bollard → जहाज के डेक व्यवस्थाओं के लिए डेक-वेल्डेड लंगर बिंदु।
• मानक और प्रकारः JIS F 2001 प्रकार B, ISO 13795 संदर्भ के साथ → जहाजों और समुद्री प्रौद्योगिकी अनुप्रयोगों के लिए आधार प्लेट प्रकार बोलार्ड।
• SWL रेंजः आपूर्ति की गई तालिका से 29 से 981 kN → प्रारंभिक बोलार्ड आकार चयन के लिए उपयोग किया जाता है; डेक सुदृढीकरण और अनुमोदन परियोजना पर निर्भर रहते हैं।
• नाममात्र व्यास सीमाः 100 से 800 मिमी → प्रदान किए गए प्रकार बी आकार सीमा के भीतर छोटे से बड़े जहाज के डेक लंगर की स्थिति को कवर करता है।
• पोस्ट बाहरी व्यासः Φ114.3 से Φ812.8 मिमी → दृश्य जांच, निर्माण योजना और वेब पेज ड्राइंग मिलान के लिए कुंजी पोस्ट आयाम।
• वजन सीमाः 18.9 से 3071 किलोग्राम → उद्धरण, हैंडलिंग, पैकिंग, परिवहन योजना और शिपयार्ड स्थापना की तैयारी के लिए उपयोगी।
• निर्माण का मार्गः पाइप में रोल किए गए स्टील पाइप या स्टील प्लेट → अनुदैर्ध्य वेल्ड और रस्सी संपर्क क्षेत्रों को जहां लागू हो, चिकनी जमीन दी जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर संदर्भ के रूप में → पॉलिश, गैल्वेनाइज्ड, या अनुकूलित परिष्करण पर चर्चा की जा सकती है जब निर्दिष्ट किया जाता है।
मुख्य तकनीकी मापदंड
मुख्य वेब पेज आयाम JIS F 2001 प्रकार B निर्मित डबल बिट लंगर bollard के लिए. आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा गया है.SWL मान आपूर्ति की तालिका से हैं और रस्सी MBL में परिवर्तित नहीं किया जाना चाहिए, परीक्षण भार, या परियोजना की पुष्टि के बिना टूटने के भार.
| नाममात्र दिन | SWL (kN) | वजन (किलो) | A(mm) | बी(मिमी) | सी(मिमी) | D(मिमी) | Φ(मिमी) |
| 100 | 29 | 18.9 | 196 | 250 | 165 | 445 | 114.3 |
| 125 | 39 | 29.4 | 246 | 315 | 195 | 540 | 139.8 |
| 160 | 49 | 44.7 | 316 | 400 | 225 | 670 | 165.2 |
| 200 | 78 | 79.5 | 378 | 500 | 290 | 860 | 216.3 |
| 250 | 118 | 139 | 470 | 630 | 360 | 1065 | 267.4 |
| 315 | 196 | 261 | 597 | 800 | 430 | 1300 | 318.5 |
| 355 | 255 | 361 | 663 | 890 | 480 | 1475 | 355.6 |
| 400 | 314 | 502 | 749 | 1000 | 550 | 1630 | 406.4 |
| 450 | 382 | 685 | 841 | 1130 | 620 | 1840 | 457.2 |
| 500 | 451 | 911 | 928 | 1250 | 690 | 2040 | 508.0 |
| 560 | 549 | 1208 | 1025 | 1380 | 750 | 2240 | 558.8 |
| 630 | 686 | 1601 | 1152 | 1570 | 820 | 2510 | 609.6 |
| 710 | 804 | 2252 | 1294 | 1750 | 960 | 2840 | 711.2 |
| 800 | 981 | 3071 | 1480 | 2000 | 1100 | 3240 | 812.8 |
चयन और जांच गाइड
चरण 1: JIS F 2001 प्रकार B निर्मित डबल बिट लंगर bollard की पुष्टि करें और जहाज लंगर की व्यवस्था के अनुसार नाममात्र व्यास / SWL का चयन करें।
चरण 2: रस्सी के प्रकार, रस्सी के आकार, रस्सी की अपेक्षित दिशा, लंगर लगाने की रेखा की व्यवस्था और यह पुष्टि करें कि क्या बोलार्ड नए निर्माण के लिए है या प्रतिस्थापन के लिए।
चरण 3: डेक स्थापना स्थिति, डेक सुदृढीकरण, बेस प्लेट वेल्डिंग इंटरफ़ेस, ग्रूव तैयारी और किसी भी शिपयार्ड वेल्डिंग या एनडीटी आवश्यकता की पुष्टि करें।
चरण 4: विनिर्माण आवश्यकताओं की पुष्टि करें: पाइप में रोल किए गए स्टील पाइप के खंभे या स्टील प्लेट, पाइप से आधार तक ग्रूव वेल्डिंग और रस्सी संपर्क क्षेत्रों में वेल्ड सीमों का पीसने।
चरण 5: सामग्री के ग्रेड, सतह उपचार, कोटिंग सिस्टम, गैल्वेनाइज्ड/पॉलिश आवश्यकताओं की पुष्टि करें, यदि लागू हो, और संक्षारण सुरक्षा की आवश्यकता।
चरण 6: उद्धरण से पहले प्रमाणपत्र के दायरे की पुष्टि करेंः निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, गवाह निरीक्षण, या वर्ग अनुमोदन की आवश्यकता।
चरण 7: मात्रा, पोत का प्रकार, स्थापना चित्र या संदर्भ फोटो, वितरण गंतव्य, पैकिंग आवश्यकता और आवश्यक वितरण समय प्रदान करें।
संरचना
Two fabricated vertical posts | Wide base plate | Pipe-to-base groove welds | Deck welding edge | Smooth ground rope-contact seams | Steel pipe or rolled-plate pipe construction | Shop primer or specified surface treatment
विनिर्माण, वेल्डिंग और मोरिंग इंजीनियरिंग के फायदे
• टाइप बी चौड़ी बेस प्लेट जहाज के लंगर स्टेशनों के लिए एक स्पष्ट डेक वेल्डेड इंटरफ़ेस प्रदान करती है; डेक के अंतिम सुदृढीकरण और वेल्ड विवरण को शिपयार्ड या डिजाइन कार्यालय द्वारा पुष्टि की जानी चाहिए।
• परियोजना की आवश्यकता, सामग्री की उपलब्धता और निर्माण योजना के अनुसार स्टील पाइप पोस्ट या रोल्ड स्टील प्लेट पाइप पोस्ट का उपयोग किया जा सकता है।
• जब प्लेट को पाइप में रोल किया जाता है, तो अनुदैर्ध्य सीम को वेल्डेड किया जाना चाहिए और चिकनी जमीन दी जानी चाहिए, विशेष रूप से जहां रस्सी पोस्ट की सतह से गुजर सकती है या संपर्क कर सकती है।
• पाइप-टू-बेस कनेक्शन पर ग्रूव तैयारी स्वीकृत WPS के अनुसार किए जाने पर अधिक गहरी वेल्ड पैठ और बेहतर संरचनात्मक निरंतरता का समर्थन करती है।
• डेक वेल्डिंग किनारे को गहरी पैठ वेल्डिंग के लिए तैयार किया जा सकता है जहां परियोजना ड्राइंग द्वारा आवश्यक है, लेकिन अंतिम वेल्ड फॉर्म, वेल्ड लेग, एनडीटी,और कक्षा साक्ष्य उत्पादन से पहले पुष्टि की जानी चाहिए.
• चिकनी, कपड़े पहने रस्सी संपर्क सतहें सामान्य लंगर संभालने के दौरान तार रस्सी, मैनिला / सिसल फाइबर रस्सी, या सिंथेटिक रस्सी पर तेज स्थानीय संपर्क को कम करने में मदद करती हैं।
• आपूर्ति की गई SWL रेंज 29 से 981 kN तक खरीदार को SWL को रस्सी MBL, परीक्षण भार या ब्रेक लोड के साथ मिश्रण किए बिना लंगर ड्यूटी द्वारा चयन करने की अनुमति देती है।
• सतह उपचार को पोत पेंटिंग विनिर्देश, संक्षारण वातावरण और मालिक निरीक्षण आवश्यकताओं के अनुरूप किया जा सकता है।
कस्टम विशेषताएं
• मानकः JIS F 2001 प्रकार B → उपयोग जब पोत ड्राइंग या मालिक विनिर्देश प्रकार B आधार प्लेट bollard व्यवस्था के लिए कहता है।
• उत्पाद का नामः डबल बिट लंगर bollard → डेक लंगर फिटिंग लंगर लाइनों को सुरक्षित करने के लिए निर्मित, एक उठाने वाला उत्पाद नहीं।
• आधार रूपः चौड़ी आधार प्लेट → डेक वेल्डिंग पदचिह्न प्रदान करती है और डेक सुदृढीकरण और वेल्ड विवरण के साथ जांच की जानी चाहिए।
• SWL रेंजः 29 से 981 kN → आपूर्ति की गई तालिका और परियोजना लंगर की गणना के अनुसार चयन करें।
• नाममात्र व्यासः 100 से 800 मिमी → उद्धरण, ड्राइंग मिलान और उत्पाद पहचान के लिए मुख्य आकार आधार।
• सामग्री विकल्पः सी-एमएन स्टील / स्टेनलेस स्टील / आइसब्रेकर परियोजनाओं के लिए विशेष स्टील → अंतिम सामग्री ग्रेड और ट्रेस करने की पुष्टि की जानी है।
• निर्माण विधिः पाइप → वेल्ड सीम फिनिशिंग में स्टील पाइप या स्टील प्लेट को रोल किया जाता है जो रस्सी-संपर्क सुरक्षा के लिए महत्वपूर्ण है।
• वेल्डिंग आवश्यकताः ग्रूव-तैयार पाइप-टू-बेस और डेक वेल्ड → अंतिम वेल्ड फॉर्म, डब्ल्यूपीएस, एनडीटी, और वर्ग गवाह दायरे की पुष्टि की जानी है।
• लागू रस्सी संदर्भः तार रस्सी, मैनिला और सिसल फाइबर रस्सी, सिंथेटिक रस्सी → रस्सी का आकार और सीसा की व्यवस्था के साथ पुष्टि की जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग, गैल्वनाइजिंग, या पॉलिश फिनिश परियोजना की आवश्यकता के अनुसार।
• प्रमाणपत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार अनुरोध पर उपलब्ध → वर्ग निरीक्षण और अनुमोदन के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Mooring line is led around the double bitt bollard → Rope load is held by the two fabricated posts → Local force transfers through the pipe-to-base welds and wide base plate → Load is transferred into the reinforced deck structure through the deck weld → Inspection and final coating are completed according to project requirement
आवेदन
थोक वाहक टैंकर कंटेनर जहाज सामान्य मालवाहक जहाज कार्यपोत टगबोट जहाज डेक लंगर स्टेशन शिपयार्ड नवनिर्माण परियोजनाएं प्रतिस्थापन और मरम्मत परियोजनाएं
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता, वेल्डिंग दस्तावेज और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

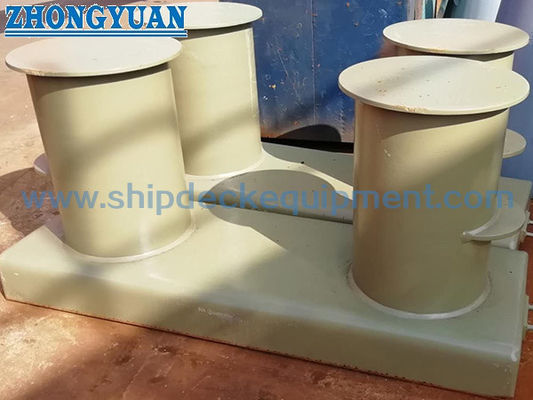

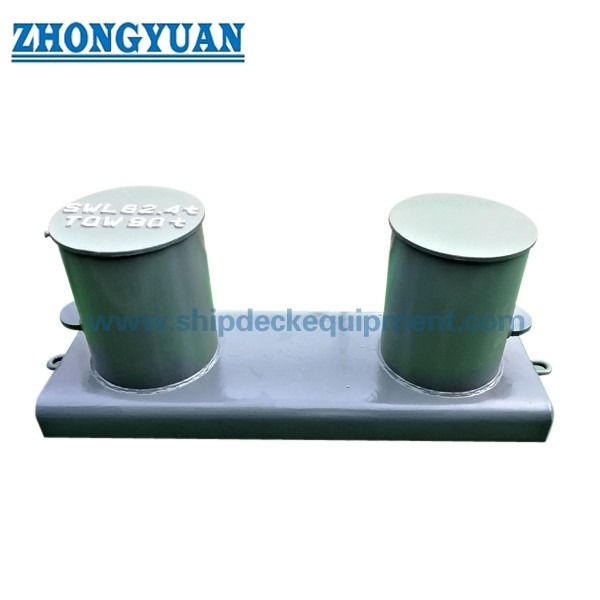

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: सही JIS F 2001 प्रकार B बोलार्ड आकार का चयन कैसे किया जाए?
A1: नाव की लंगर लगाने की व्यवस्था, रस्सी के प्रकार, रस्सी के आकार, रस्सी के नेतृत्व की दिशा, डेक सुदृढीकरण और परियोजना अनुमोदन की आवश्यकता के अनुसार नाममात्र व्यास और SWL का चयन करें।आपूर्ति SWL तालिका bollard चयन के लिए है और रस्सी MBL या परीक्षण भार के रूप में इलाज नहीं किया जाना चाहिए.
Q2: प्रकार B के बोलार्ड के लिए चौड़ी बेस प्लेट महत्वपूर्ण क्यों है?
A2: चौड़ी आधार प्लेट डेक वेल्डिंग इंटरफ़ेस प्रदान करती है और पोलार्ड बल को जहाज की संरचना में वितरित करने में मदद करती है।और निरीक्षण की आवश्यकता को शिपयार्ड या डिजाइन कार्यालय द्वारा पुष्टि की जानी चाहिए.
Q3: आदेश देने से पहले वेल्डिंग और निर्माण के क्या विवरणों की पुष्टि की जानी चाहिए?
A3: पुष्टि करें कि क्या स्तंभ स्टील पाइप या रोल्ड स्टील प्लेट पाइप से बने हैं, पाइप-टू-बेस ग्रूव वेल्ड विवरण, डेक वेल्ड तैयारी, वेल्ड पैर या प्रवेश की आवश्यकता, WPS / NDT दायरा,सामग्री प्रमाण पत्र, सतह उपचार, और क्या कक्षा गवाही की आवश्यकता है।
