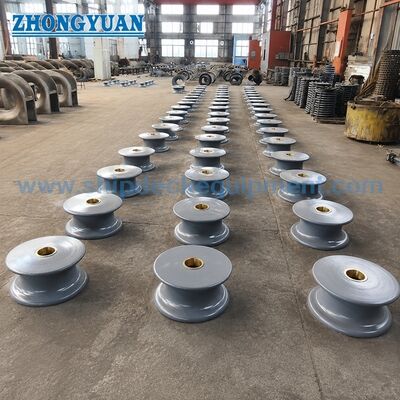

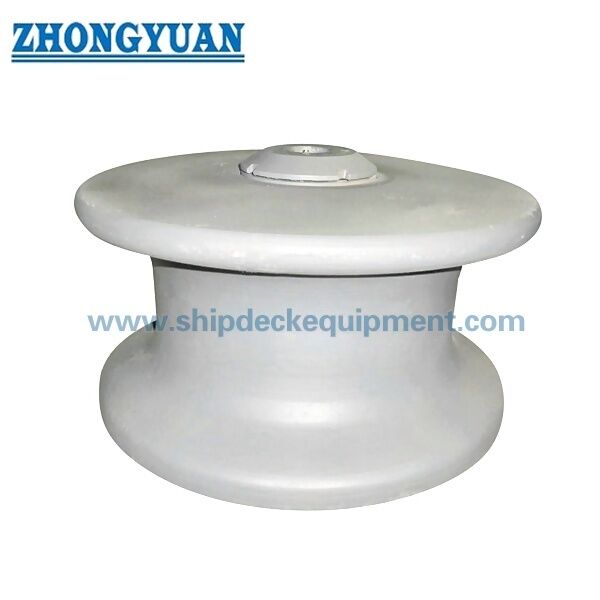

समुद्री कास्ट स्टील लंगर रोलर बटन -- CB / T 3861 प्रकार बी खुला प्रकार एकल रोलर

समुद्री कास्ट स्टील मूरिंग रोलर बटन | सीबी/टी 3861 टाइप बी ओपन टाइप सिंगल रोलर

उत्पाद अवलोकन

सीबी/टी 3861 टाइप बी कास्ट स्टील रोलर बटन एक ओपन-टाइप सिंगल रोलर है जिसका उपयोग जहाज मूरिंग उपकरण में किया जाता है। इसे मूरिंग लाइन मार्गदर्शन स्थानों पर स्थापित किया जाता है जहां जहाज की व्यवस्था के लिए एक निश्चित किनारे के बजाय एक घूर्णन रस्सी-संपर्क सतह की आवश्यकता होती है। रोलर पीपी रस्सी या स्टील वायर रस्सी का मार्गदर्शन करने, स्थानीय घर्षण को कम करने और बर्थिंग, शिफ्टिंग और हार्बर मूरिंग संचालन के दौरान चिकनी रस्सी आंदोलन का समर्थन करने में मदद करता है।

यह पृष्ठ आपूर्ति की गई पैरामीटर तालिका के अनुसार टाइप बी रोलर व्यास को 150 मिमी से 450 मिमी तक और एसडब्ल्यूएल को 127 केएन से 617 केएन तक कवर करता है। आपूर्ति की गई तकनीकी आवश्यकता में कहा गया है कि इकट्ठे रोलर को स्थायी विरूपण, दरार या अन्य शक्ति-प्रभावित दोषों के बिना एसडब्ल्यूएल के दो गुना के बराबर क्षैतिज भार का सामना करना चाहिए, और रोलर असेंबली को जाम किए बिना लचीले ढंग से घूमना चाहिए। संरचना को एनएस 2585 रोलर व्यवस्था के समान वर्णित किया गया है; जब प्रतिस्थापन की आवश्यकता हो तो ड्राइंग द्वारा आयामी विनिमेयता की पुष्टि की जानी चाहिए।

त्वरित विशिष्टताएँ

• मानक और प्रकार: सीबी/टी 3861 प्रकार बी खुला प्रकार → एक घूमने वाले रोलर का उपयोग करके मानक जहाज मूरिंग रोलर-बटन व्यवस्था के लिए उपयुक्त।

• रोलर व्यास सीमा: 150 से 450 मिमी → रस्सी के आकार, एसडब्ल्यूएल और उपलब्ध मूरिंग स्टेशन लेआउट के अनुसार चयन करें।

• एसडब्ल्यूएल रेंज: 127 से 617 केएन → क्षैतिज शक्ति सत्यापन के लिए उत्पाद लोड आधार के रूप में उपयोग किया जाता है; यह कोई रस्सी तोड़ने वाला भार नहीं है.

• अधिकतम केबल व्यास: पीपी रस्सी 32 से 80 मिमी / स्टील तार रस्सी 16 से 44 मिमी → रस्सी चयन के लिए प्रारंभिक अनुकूलता संदर्भ।

• स्टील वायर रस्सी संदर्भ: 1770 एमपीए, 6×37 → अंतिम चयन की पुष्टि करने के लिए प्रोजेक्ट रस्सी विनिर्देश का उपयोग करें।

• असेंबली प्रदर्शन: आपूर्ति की गई आवश्यकता के अनुसार स्थायी विरूपण, दरार या ताकत को प्रभावित करने वाले दोषों के बिना क्षैतिज 2×एसडब्ल्यूएल भार क्षमता।

• रोटेशन की आवश्यकता: इकट्ठे रोलर को जाम किए बिना स्वतंत्र रूप से घूमना चाहिए → रस्सी सुरक्षा और रखरखाव निरीक्षण के लिए महत्वपूर्ण।

• बियरिंग/बुश विकल्प: स्टेनलेस स्टील, तांबा, या कांस्य → संक्षारण जोखिम, रखरखाव योजना और परियोजना की आवश्यकता के अनुसार चुना गया।

मुख्य तकनीकी पैरामीटर

चयन एवं पूछताछ गाइड

चरण 1: सीबी/टी 3861 टाइप बी ओपन टाइप और आवश्यक रोलर व्यास डी 150 से 450 मिमी की पुष्टि करें।

चरण 2: आवश्यक एसडब्ल्यूएल, रस्सी के प्रकार और अधिकतम रस्सी व्यास की जाँच करें। एसडब्ल्यूएल को रस्सी तोड़ने वाले लोड या रस्सी एमबीएल से न बदलें।

चरण 3: सामग्री की आवश्यकता की पुष्टि करें, जैसे कास्ट स्टील, स्टेनलेस कास्ट स्टील, या अन्य परियोजना-निर्दिष्ट सामग्री। कोटेशन से पहले सामग्री ग्रेड की पुष्टि की जानी चाहिए।

चरण 4: बियरिंग या बुश सामग्री, जैसे स्टेनलेस स्टील, तांबा, या कांस्य की पुष्टि करें, और पुष्टि करें कि रखरखाव योजना के लिए ग्रीस पहुंच की आवश्यकता है या नहीं।

चरण 5: सतह के उपचार की पुष्टि करें: एपॉक्सी शॉप प्राइमर के साथ एसए 2.5 ब्लास्टिंग, गैल्वनाइजिंग, स्टेनलेस भागों के लिए पॉलिशिंग, या अनुकूलित कोटिंग सिस्टम।

चरण 6: मात्रा, पोत प्रकार, स्थापना स्थिति, वर्गीकरण सोसायटी की आवश्यकता, ड्राइंग या संदर्भ फोटो, डिलीवरी गंतव्य और आवश्यक डिलीवरी समय प्रदान करें।

संरचना

ओपन-टाइप सिंगल रोलर | कास्ट स्टील रोलर बॉडी | रोलर शाफ्ट/पिन व्यवस्था | स्टेनलेस स्टील, तांबा या कांस्य बियरिंग/बुश विकल्प | ग्रीस रखरखाव बिंदु | ड्राइंग के अनुसार आधार/समर्थन संरचना | लेपित या स्टेनलेस तैयार सतह

डिज़ाइन, लोड और रखरखाव लाभ

• एकल घूमने वाला रोलर एक नियंत्रित रस्सी-संपर्क सतह प्रदान करता है और एक निश्चित रस्सी गाइड किनारे की तुलना में फिसलने वाले घर्षण को कम करने में मदद करता है।

• टाइप बी रेंज एसडब्ल्यूएल 127 से 617 केएन को कवर करती है, जो विभिन्न मूरिंग स्टेशन लेआउट और रस्सी व्यास के लिए कई मानक आकार देती है।

• आपूर्ति की गई प्रदर्शन आवश्यकता एक क्षैतिज 2×SWL लोड स्थिति का उपयोग करती है, जिससे शिपयार्ड को स्थायी विरूपण, दरारें और ताकत को प्रभावित करने वाले दोषों के खिलाफ रोलर असेंबली की जांच करने में मदद मिलती है।

• असेंबली के बाद फ्री रोटेशन एक प्रमुख निरीक्षण बिंदु है। सुचारू घुमाव से रस्सी की घिसाव कम हो जाती है और ऑपरेशन से पहले रखरखाव के मुद्दों की पहचान करना आसान हो जाता है।

• जंग के जोखिम, स्नेहन अभ्यास और रखरखाव की प्राथमिकता से मेल खाने के लिए स्टेनलेस स्टील, तांबा, या कांस्य बियरिंग/बुश विकल्पों का चयन किया जा सकता है।

• ग्रीस रखरखाव पहुंच नियमित स्नेहन का समर्थन करती है ताकि रोलर समुद्री सेवा में सुचारू रूप से चलता रह सके।

• कास्टिंग सतह, रस्सी-संपर्क त्रिज्या, शाफ्ट फिट और कोटिंग की तैयारी की सावधानीपूर्वक जांच की जानी चाहिए क्योंकि वे सीधे रस्सी सुरक्षा, रोटेशन और निरीक्षण स्वीकृति को प्रभावित करते हैं।

कस्टम विशेषताएँ

• मानक: सीबी/टी 3861 → इसका उपयोग तब करें जब पोत विनिर्देश या शिपयार्ड ड्राइंग में इस चीनी समुद्री रोलर मानक की आवश्यकता हो।

• प्रकार: टाइप बी ओपन टाइप → मूरिंग लाइन मार्गदर्शन के लिए एकल उजागर रोलर व्यवस्था।

• रोलर व्यास: 150 / 200 / 250 / 300 / 350 / 400 / 450 मिमी → एसडब्ल्यूएल, रस्सी व्यास और स्थापना स्थान के अनुसार चयन करें।

• एसडब्ल्यूएल: 127 से 617 केएन → आपूर्ति की गई तालिका से उत्पाद लोड रेटिंग संदर्भ; उठाने वाला एसडब्ल्यूएल नहीं और रस्सी तोड़ने वाला भार नहीं।

• लागू रस्सी: पीपी रस्सी और स्टील वायर रस्सी → तालिका में स्टील वायर रस्सी संदर्भ 1770 एमपीए, 6×37 है।

• सामग्री: उत्पाद के आधार पर कास्ट स्टील → स्टेनलेस कास्ट स्टील और अन्य सूचीबद्ध सामग्री विकल्पों की ड्राइंग और परियोजना विनिर्देश द्वारा पुष्टि की जानी चाहिए।

• बियरिंग/बुश: स्टेनलेस स्टील, तांबा, या कांस्य → संक्षारण प्रतिरोध और स्नेहन आवश्यकता के अनुसार चुना गया।

• सतह का उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वेनाइज्ड, पॉलिश, या अनुकूलित → अंतिम कोटिंग को पोत कोटिंग विनिर्देश का पालन करना चाहिए।

• प्रमाणपत्र की आवश्यकता: आदेश के अनुसार निर्माता प्रमाणपत्र या वर्ग प्रमाणपत्र → कोटेशन से पहले वर्ग निरीक्षण दायरे की पुष्टि की जानी चाहिए।

यह काम किस प्रकार करता है

मूरिंग लाइन रोलर के पास पहुंचती है → रस्सी घूमने वाले रोलर की सतह से संपर्क करती है → रोलर रस्सी की गति के साथ मुड़ता है → घर्षण और स्थानीय रस्सी घिसाव कम हो जाता है → क्षैतिज भार को रोलर असेंबली के माध्यम से सहायक जहाज संरचना में स्थानांतरित किया जाता है

अनुप्रयोग

जहाज लंगर स्टेशन | डेक रस्सी मार्गदर्शन स्थिति | फेयरलीड और रोलर गाइड व्यवस्था | नवनिर्माण परियोजनाएं | जहाज़ की मरम्मत एवं प्रतिस्थापन | मालवाहक जहाज | टगबोट्स | बजरे | वर्कबोट्स | हार्बर मूरिंग उपकरण

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता, लोड सत्यापन की आवश्यकता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

ड्राइंग एवं तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: सही CB/T 3861 टाइप B रोलर आकार का चयन कैसे किया जाना चाहिए?

ए1: आवश्यक एसडब्ल्यूएल, पीपी रस्सी या स्टील वायर रस्सी व्यास, स्थापना स्थान और पोत मूरिंग व्यवस्था ड्राइंग के अनुसार रोलर व्यास का चयन करें। कोटेशन से पहले एसडब्ल्यूएल और अधिकतम केबल व्यास दोनों की जांच की जानी चाहिए।

Q2: क्या तालिका में SWL रस्सी तोड़ने वाले भार या उठाने वाले SWL के समान है?

ए2: नहीं। सूचीबद्ध एसडब्ल्यूएल मूरिंग रोलर बटन के लिए उत्पाद लोड रेटिंग संदर्भ है। इसे रस्सी तोड़ने वाले भार, रस्सी एमबीएल, या उठाने वाले उपकरण एसडब्ल्यूएल के रूप में नहीं माना जाना चाहिए।

Q3: उत्पादन या कक्षा निरीक्षण से पहले क्या जाँच की जानी चाहिए?

A3: मानक प्रकार, आकार, सामग्री ग्रेड, बियरिंग या बुश सामग्री, सतह उपचार, ड्राइंग, निरीक्षण क्षेत्र और प्रमाणपत्र आवश्यकता की पुष्टि करें। यदि किसी वर्ग प्रमाणपत्र या गवाह निरीक्षण की आवश्यकता है, तो उद्धरण से पहले इसकी पुष्टि की जानी चाहिए।
