जहाज मूरिंग उपकरण के लिए DIN 81906 मूरिंग वार्पिंग रोलर | सिंगल शिपसाइड फेयरलीड रोलर

DIN 81906 नौका लंगर उपकरण के लिए लंगर घुमावदार रोलर

उत्पाद का अवलोकन

डीआईएन 81906 लंगर घुमावदार रोलर एक एकल रोलर फेयरलीड घटक है जिसका उपयोग समुद्री और अंतर्देशीय जहाजों पर लंगर रस्सियों को लंगर, शिफ्टिंग और बंदरगाह लंगर संचालन के दौरान मार्गदर्शन करने के लिए किया जाता है।यह एक गोल घूर्णन संपर्क सतह प्रदान करता है ताकि रस्सी डेक या जहाज के किनारे संरचनाओं के खिलाफ कम स्थानीय घर्षण के साथ दिशा बदल सकती है.

इस उत्पाद का चयन DIN 81906 नाममात्र आकार, रस्सी खिंचाव बल संदर्भ, रोलर व्यास, स्थापना व्यवस्था, सामग्री की आवश्यकता, सतह उपचार और प्रमाण पत्र दायरे के अनुसार किया जाता है।आपूर्ति उत्पाद का नाम एक कास्टिंग स्टील warping रोलर को संदर्भित करता हैहालांकि, अंतिम सामग्री का ग्रेड और क्या रोलर का उपयोग कास्ट स्टील, नोड्यूलर कास्ट आयरन, स्टेनलेस स्टील,या अन्य परियोजना-विशिष्ट सामग्री उद्धरण और उत्पादन से पहले पुष्टि की जानी चाहिए.

त्वरित विनिर्देश

• मानकः DIN 81906-1999 → विकृति रोलर नामकरण, विधानसभा संरचना, मुख्य आयाम, और नाममात्र आकार चयन के लिए संदर्भ।

• उत्पाद प्रकार: एकल लंगरदार घुमावदार रोलर → घुमावदार रस्सी गाइड के रूप में उपयोग किया जाता है, न कि उठाने, खींचने, खींचने या लिंच उत्पाद के रूप में।

• नाममात्र आकार सीमाः 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → मानक नाममात्र संख्या और पोत की लंगर लगाने की व्यवस्था के अनुसार चयनित।

• रस्सी तन्यता बल संदर्भः 10 से 320 kN → चयन आधार के रूप में उपयोग किया जाता है और परियोजना अनुमोदन के बिना सीधे SWL, MBL, परीक्षण भार या टूटने के भार में परिवर्तित नहीं किया जाना चाहिए।

• रोलर व्यास d1: 160 से 560 मिमी → रस्सी संपर्क त्रिज्या, रस्सी लीड की व्यवस्था और उपलब्ध स्थापना स्थान को प्रभावित करता है।

रोलर वजनः 12 से 580 किलोग्राम → पैकिंग, हैंडलिंग, इंस्टॉलेशन प्लानिंग और फ्रेट अनुमान के लिए उपयोगी।

• सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर, जस्ती, पॉलिश या अनुकूलित खत्म → अंतिम कोटिंग को कंटेनर विनिर्देश का पालन करना चाहिए।

• अनुकूलन: परियोजना की आवश्यकता के अनुसार सामग्री, सतह उपचार, प्रमाण पत्र के दायरे और मिलान आधार की व्यवस्था पर चर्चा की जा सकती है।

मुख्य तकनीकी मापदंड

मुख्य वेबपेज पैरामीटर DIN 81906 लंगर warping रोलर के लिए। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा गया है। नीचे लोड कॉलम रस्सी तन्यता बल / मानक चयन संदर्भ के रूप में माना जाता है,स्वचालित रूप से घोषित उत्पाद SWL के रूप में नहीं.

चयन और जांच गाइड

चरण 1: जहाज के खींचने और लंगर लगाने की रस्सी की व्यवस्था के अनुसार DIN 81906 नाम संख्या 1, 2, 3, 5, 8, 12, 20 या 32 की पुष्टि करें।

चरण 2: रस्सी तन्यता बल संदर्भ, रस्सी प्रकार, रस्सी व्यास, लीड कोण, स्थापना स्थिति की पुष्टि करें, और क्या रोलर का उपयोग प्रतिस्थापन भाग या नए निर्माण वस्तु के रूप में किया जाता है।

चरण 3: मिलान व्यवस्था की पुष्टि करें: केवल एकल रोलर, जहाज के किनारे / डेक किनारे की स्थापना, या एक शंकुयुक्त आधार के साथ उपयोग करें जैसे कि डीआईएन 81907 जब परियोजना ड्राइंग द्वारा निर्दिष्ट किया जाता है।

चरण 4: सामग्री की आवश्यकता की पुष्टि करें: हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्ट स्टील, नोड्यूलर कास्ट आयरन या परियोजना-विशिष्ट सामग्री ग्रेड।

चरण 5: सतह उपचार की पुष्टि करेंः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, गैल्वनाइजिंग, पॉलिश स्टेनलेस फिनिश, अंतिम पेंट सिस्टम, या अन्य कोटिंग आवश्यकता।

चरण 6: उद्धरण से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, गवाह निरीक्षण, या परियोजना की आवश्यकता के अनुसार अनुमोदन।

चरण 7: मात्रा, डिलीवरी का गंतव्य, आवश्यक डिलीवरी समय, स्थापना चित्र और संदर्भ फोटो प्रदान करें यदि उपलब्ध हो।

संरचना

Casting roller body | Rope-contact groove / rounded contact surface | Central shaft / pedestal connection area | Bush / sleeve arrangement | Grease nipple and maintenance point | Fasteners and washers | Surface protection

डिजाइन, कास्टिंग और इंजीनियरिंग के फायदे

• एकल घूर्णी रोलर लंगर लगाने की रस्सी की दिशा को निर्देशित करने में मदद करता है और लंगर लगाने के संचालन के दौरान जहाज की स्थिर संरचनाओं के खिलाफ रस्सी के प्रत्यक्ष घर्षण को कम करता है।

• रस्सी-संपर्क की सतह को कास्टिंग या मशीनिंग के बाद पोशाक और चिकनी की जानी चाहिए ताकि तेज स्थानीय संपर्क को कम किया जा सके और लंगर रस्सी की सुरक्षा में मदद मिल सके।

• बड़े रोलर व्यास रेंज सभी जहाजों के लिए एक अति सरल मॉडल का उपयोग करने के बजाय रस्सी पथ, स्थान की सीमा और मानक नाममात्र संख्या के अनुसार चयन की अनुमति देता है।

• रोटेशन, झाड़ी की स्थिति, स्नेहन की पहुंच और लगाव की स्थिति महत्वपूर्ण निरीक्षण बिंदु हैं क्योंकि उत्पाद बार-बार संपर्क में आने पर रस्सी मार्गदर्शक के रूप में कार्य करता है।

• स्थापना की नींव, डेक के किनारे के समर्थन या आधार संरचना को रस्सी के नेतृत्व की दिशा और स्थानीय पतवार संरचना के अनुसार शिपयार्ड या डिजाइन कार्यालय द्वारा जांच की जानी चाहिए।

• सामग्री और प्रमाणपत्र के दायरे को आदेश की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है, लेकिन अंतिम डेटाशीट या उत्पादन रिलीज से पहले सटीक सामग्री ग्रेड की पुष्टि की जानी चाहिए।

कस्टम विशेषताएं

• मानकः DIN 81906-1999 → उपयोग जब शिपयार्ड या मालिक विनिर्देश DIN warping रोलर आयामों की आवश्यकता होती है।

• नाम संख्याः 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → मानक तालिका, रस्सी व्यवस्था और उपलब्ध स्थापना स्थान के अनुसार चयन करें।

• रोलर संख्याः एकल रोलर → लंगर लाइन पथ में एक घुमावदार रस्सी-संपर्क बिंदु के लिए उपयुक्त।

• रस्सी तन्यता बल संदर्भः 10 से 320 kN → केवल चयन संदर्भ; अंतिम SWL या अनुमोदन भार को परियोजना गणना या वर्ग आवश्यकता द्वारा पुष्टि की जानी चाहिए।

• सामग्रीः हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्ट स्टील, नोड्यूलर कास्ट आयरन → अंतिम ग्रेड और मानक अनुपालन को उद्धरण से पहले पुष्टि की जानी चाहिए।

• सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर / जस्ती / पॉलिश / अनुकूलित → पोत कोटिंग विनिर्देश और संक्षारण वातावरण के अनुसार चुनें।

• मिलान आधारः DIN 81907 शंकु आधार पर विचार किया जा सकता है जब निर्दिष्ट → आधार इंटरफ़ेस और स्थापना ड्राइंग की पुष्टि की जानी चाहिए।

• प्रमाण पत्र की आवश्यकताः परियोजना के दायरे के अनुसार उपलब्ध → वर्ग प्रमाण पत्र, निर्माता प्रमाण पत्र या सामग्री प्रमाण पत्र पर आदेश देने से पहले सहमति होनी चाहिए।

यह कैसे काम करता है

Mooring rope approaches the roller → Rope contacts the rounded rotating surface → Roller turns with rope movement → Local rubbing is reduced → Load path is transferred through the roller support / pedestal to the vessel structure → Inspection and lubrication are carried out during service

आवेदन

Sea-going vessels | Inland vessels | Mooring stations | Shipside fairlead arrangements | Deck edge rope guidance | Harbor mooring | Vessel shifting operations | Replacement of DIN 81906 warping rollers

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या DIN 81906 रस्सी तन्यता बल उत्पाद SWL के समान है?

A1: नहीं. आपूर्ति की गई तालिका रस्सी तन्यता बल / चयन संदर्भ देता है. यह सीधे SWL, MBL, तोड़ने भार, या परीक्षण भार के रूप में नहीं लिखा जाना चाहिए परियोजना गणना के बिना,पोत व्यवस्था की समीक्षा, और अनुमोदन की आवश्यकता।

प्रश्न 2: क्या इस रोलर का उपयोग DIN 81907 शंकुआकार आधार के साथ किया जा सकता है?

A2: यह तब विचार किया जा सकता है जब पोत के चित्र या परियोजना विनिर्देश के लिए एक संगत शंकुीय आधार की व्यवस्था की आवश्यकता होती है। आधार का इंटरफ़ेस, स्थापना नींव,और स्थानीय सुदृढीकरण को रेखांकन द्वारा पुष्टि की जानी चाहिए.

Q3: उद्धरण से पहले क्या पुष्टि की जानी चाहिए?

A3: डीआईएन 81906 नाम संख्या, रस्सी की व्यवस्था, स्थापना की स्थिति, सामग्री की श्रेणी, सतह उपचार, प्रमाण पत्र के दायरे, मात्रा, वितरण गंतव्य और आवश्यक वितरण समय की पुष्टि करें।गलत चयन से बचने के लिए पोत का चित्र या प्रतिस्थापन फोटो उपयोगी है.

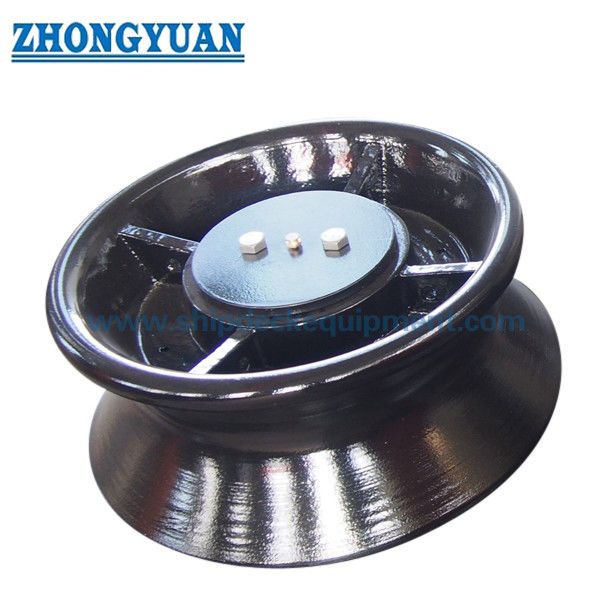

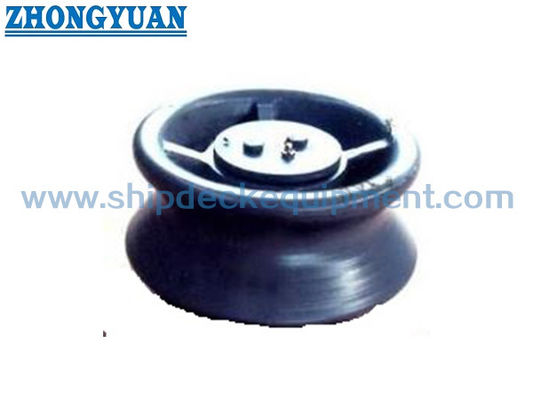

डीआईएन 81906 कास्टिंग स्टील मोरिंग वेपिंग रोलर का चित्र
