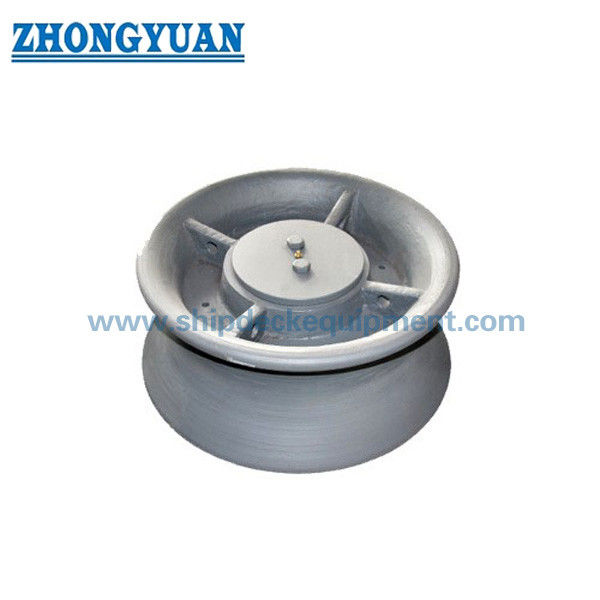

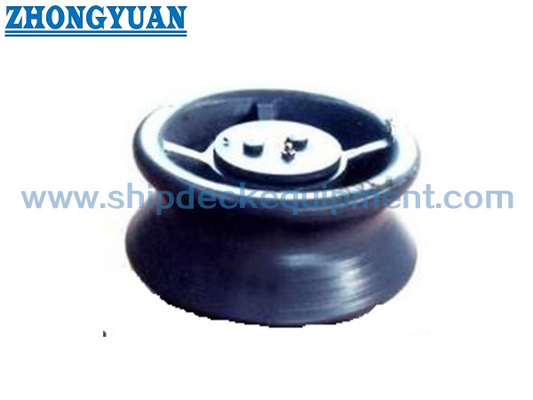

आईएसओ 13755 डस्ट कवर शिप मूरिंग उपकरण के बिना एक कास्टिंग स्टील सिंगल रोलर फेयरलीड टाइप करें:

कास्ट स्टील मोरिंग रोलर फेयरलीडडीएन150-500 मिमी. आईएसओ 13755 प्रकार ए धूल कवर के बिना

उत्पाद का अवलोकन

आईएसओ 13755 टाइप ए कास्ट स्टील लंगर रोलर एक एकल ऊर्ध्वाधर रस्सी-निर्देशन फिटिंग है जिसका उपयोग जहाज के किनारे रोलर फेयरलीड और पदेस्टल फेयरलीड व्यवस्थाओं में किया जाता है। जैसे ही लंगर लाइन दिशा बदलती है,रोलर रस्सी-संपर्क सतह पर स्लाइडिंग घर्षण को कम करने के लिए अपनी धुरी के चारों ओर घूमता है, जबकि परिणामी भार झाड़ी, धुरी, नींव, वेल्डिंग कनेक्शन और सहायक पतवार संरचना के माध्यम से प्रेषित किया जाता है।

प्रकार ए एक ऊपरी धूल कवर के बिना कास्ट स्टील कॉन्फ़िगरेशन है, जो दृश्य निरीक्षण और स्नेहन के लिए प्रत्यक्ष पहुंच प्रदान करता है। आईएसओ 13755:2020 वर्तमान संस्करण है और आईएसओ 13755 की जगह लेता हैः2012उद्धरण और उत्पादन के लिए, आवश्यक संस्करण, नाममात्र आकार, रस्सी का नेतृत्व व्यवस्था, डी / डी अनुपात, संदर्भ SWL, नींव डिजाइन, सामग्री, कोटिंग,और प्रमाण पत्र के दायरे को जहाज के चित्र और परियोजना विनिर्देश से पुष्टि की जानी चाहिए.

त्वरित विनिर्देश

• उत्पाद का प्रकारःएकल कास्ट स्टील के लंगर रोलर फेयरलीड -> घूर्णन रस्सी-संपर्क सतह के माध्यम से एक जहाज लंगर लाइन का मार्गदर्शन और पुनर्निर्देशित करता है।
• मानक और प्रकारःआईएसओ 13755 प्रकार ए -> ऊपरी धूल कवर के बिना कास्ट स्टील रोलर; आईएसओ 13755:2020 वर्तमान संस्करण है।
• नाममात्र आकार सीमाःDn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 मिमी -> नाममात्र आकार रोलर के बाहरी व्यास से संबंधित है।
• संदर्भ SWL सीमाः265 से 1,942 kN theta = 90 डिग्री और 186 से 1,373 kN theta = 0 डिग्री -> मानक संदर्भ मान; वास्तविक चिह्नित SWL सहमत लोडिंग और स्थापना की स्थिति पर निर्भर करता है।
• प्रकार ए का गणना किया गया द्रव्यमान:23 से 360 किलोग्राम/सेट -> हैंडलिंग, पैकिंग, इंस्टॉलेशन प्लानिंग और फ्रेट अनुमान के लिए सही रेंज।
• मानक सामग्री आधार:कास्ट स्टील रोलर जिसमें 205 N/mm2 से कम नहीं है; एक्सल 350 N/mm2 से कम नहीं है; पीतल, कांस्य या समकक्ष झाड़ी।
• रस्सी संपर्क और रखरखावःचिकनी संपर्क सतह, विरोधी संक्षारण खत्म, और तेल घुमावदार भागों -> रस्सी सुरक्षा और मुक्त रोलर आंदोलन का समर्थन करता है।
• स्थापना का आधार:नींव, वेल्डिंग कनेक्शन और डेक के नीचे के सुदृढीकरण को चयनित भार और पतवार की व्यवस्था के लिए जांचना चाहिए।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: आईएसओ 13755 प्रकार ए की पुष्टि करें और बताएं कि परियोजना को प्रतिस्थापन संगतता के लिए वर्तमान 2020 संस्करण या एक पुराने 2012 ड्राइंग की आवश्यकता है या नहीं।

चरण 2: जहाज के लंगर लगाने की व्यवस्था, उपलब्ध स्थापना स्थान, रस्सी व्यास और रस्सी निर्माता के अनुमेय D/d मोड़ अनुपात के अनुसार नाममात्र आकार Dn का चयन करें।

चरण 3: रस्सी के नेतृत्व की दिशा और लागू थेटा भार मामले, आवश्यक चिह्नित SWL, नींव या आधार की व्यवस्था, डेक के नीचे सुदृढीकरण और वेल्डिंग इंटरफ़ेस की पुष्टि करें।

चरण 4: सामग्री की पुष्टि करेंः मानक कास्ट स्टील रोलर, एक्सल सामग्री, झाड़ी सामग्री, या कोई गैर-मानक स्टेनलेस स्टील / विशेष सामग्री विकल्प इंजीनियरिंग समीक्षा के अधीन।

चरण 5: उद्धरण से पहले सतह उपचार, अंतिम पेंट प्रणाली, स्नेहन व्यवस्था, निरीक्षण के दायरे, सामग्री की ट्रेसेबिलिटी और वर्गीकरण समाज की आवश्यकता की पुष्टि करें।

चरण 6: मात्रा, पोत का प्रकार, स्थापना की स्थिति, चित्र या संदर्भ फोटो, डिलीवरी का गंतव्य और आवश्यक डिलीवरी का समय प्रदान करें।

संरचना

कास्ट स्टील रोलर ∙ एक्सल ∙ पीतल / कांस्य झाड़ी ∙ ग्रीस पथ और स्नेहन बिंदु ∙ कोई ऊपरी धूल कवर ∙ नींव / सीट ∙ वेल्डेड जहाज संरचना के लिए कनेक्शन

कास्टिंग, रस्सी संपर्क और स्थापना के फायदे

• टाइप ए में टाइप बी के ऊपर लगाए गए ऊपरी धूल कवर के बिना एक कास्ट स्टील रोलर बॉडी का उपयोग किया जाता है, जो निरीक्षण और स्नेहन के लिए ऊपरी धुरी और झाड़ी क्षेत्र तक सीधी पहुंच की अनुमति देता है।
• घुमावदार रोलर एक निश्चित गाइड सतह की तुलना में कम स्लाइडिंग संपर्क के साथ रस्सी की दिशा बदलता है, जब रोलर स्वतंत्र रूप से घूमता रहता है और सही ढंग से चिकनाई करता है तो घर्षण को कम करने में मदद करता है।
• रस्सी से संपर्क करने वाली सतहें चिकनी होनी चाहिए और कोई असमानता या अनियमितता नहीं होनी चाहिए जो घर्षण से लंगर लाइन को नुकसान पहुंचा सकती है।
• आईएसओ 13755 नाममात्र आकार 150-250 और 300-500 के लिए अलग-अलग असेंबली विवरण का उपयोग करता है, इसलिए प्रतिस्थापन पूछताछ में नाममात्र आकार और मौजूदा व्यवस्था ड्राइंग शामिल होना चाहिए।
• वर्तमान मानक में D/d अनुपात मार्गदर्शन जोड़ा गया हैः रोलर संपर्क व्यास और रस्सी व्यास को एक साथ समीक्षा की जानी चाहिए क्योंकि अत्यधिक झुकने से रस्सी की ताकत कम हो सकती है।
• फाउंडेशन और वेल्डिंग कनेक्शन को प्लास्टिक विरूपण या दरार के बिना चयनित अधिकतम भार को पतवार संरचना में प्रसारित करना चाहिए।स्थानीय डेक या आधार के सुदृढीकरण इसलिए स्थापना की जांच का हिस्सा है.
• घुमावदार भागों की बाहरी जंग रोधी सुरक्षा और स्नेहन के लिए कार्यात्मक नियंत्रण आवश्यक हैं; अंतिम कोटिंग निर्माण, स्नेहन प्रकार,और रखरखाव अंतराल परियोजना विनिर्देश का पालन करना चाहिए.

कस्टम विशेषताएं

• मानक संस्करणःISO 13755:2020 नई पूछताछ के लिए अनुशंसित -> वर्तमान प्रकाशित संस्करण अद्यतन SWL शब्द और D/d मार्गदर्शन के साथ।
• विरासत संस्करणःआईएसओ 13755:2012 -> केवल तभी प्रयोग करें जब मौजूदा कंटेनर ड्राइंग, प्रतिस्थापन आइटम, या परियोजना विनिर्देश के लिए पूर्व संस्करण की आवश्यकता हो।
• प्रकारःप्रकार ए बिना ऊपरी धूल कवर -> कवर के साथ टाइप बी कास्ट स्टील और कवर के साथ टाइप सी स्टील प्लेट निर्माण से अलग करें।
• नाममात्र आकारःDn 150-500 मिमी -> रस्सी के आकार, लाइन पथ, स्थापना स्थान और संदर्भ SWL के साथ चयन करें।
• संदर्भ SWL:थेटा कोण के अनुसार दो मानक भार मामले -> वास्तविक भार और स्थापना की स्थिति के अनुसार वास्तविक चिह्नित मूल्य पर सहमति है।
• मानक सामग्री आधारःकास्ट स्टील रोलर >=205 N/mm2 रिडंडेंस; एक्सल >=350 N/mm2 रिडंडेंस; पीतल/कास्य/समान झाड़ी
• वैकल्पिक सामग्री:डाली हुई स्टेनलेस स्टील या विशेष सामग्री की पुष्टि करने के लिए -> शक्ति, वेल्डेबिलिटी, संक्षारण व्यवहार, मशीनिंग और अनुमोदन आधार की समीक्षा की आवश्यकता होती है।
• सतह उपचार:सा 2.5 ब्लास्टिंग प्लस एपॉक्सी दुकान प्राइमर का उपयोग परियोजना संदर्भ के रूप में किया जा सकता है -> अंतिम कोटिंग सिस्टम और डीएफटी कंटेनर पेंट विनिर्देश का पालन करते हैं।
• प्रमाणपत्र की आवश्यकताःआदेश के दायरे के अनुसार उपलब्ध -> निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग सर्वेक्षण, गवाह निरीक्षण और उद्धरण से पहले अंतिम अंकन की पुष्टि करें।

यह कैसे काम करता है

Mooring line approaches the roller -> Rope bears on the smooth cast steel contact surface -> Roller rotates around the axle and bush -> Line direction changes with reduced sliding abrasion -> Load transfers through the foundation and welded hull structure -> Lubrication and inspection maintain free rotation

आवेदन

जहाज़ के किनारे रोलर फेयरलीड व्यवस्थाएँ. पीडस्टल फेयरलीड. जहाज के डेक के लंगर लगाने के स्टेशन. लंगर लगाने की रेखा की दिशा में बदलाव. नए निर्माण परियोजनाएं. प्रतिस्थापन और मरम्मत परियोजनाएं.

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकताओं, सामग्री की ट्रेस करने की क्षमता, निरीक्षण के दायरे और वर्गीकरण समाज की स्वीकृति प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।उपलब्धता आदेश के दायरे और वर्ग स्वीकृति के अधीन है.

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: यदि कोई नई पूछताछ आईएसओ 13755:2020 या आईएसओ 13755 का उपयोग करती हैः2012?

A1: आईएसओ 13755:2020 वर्तमान संस्करण है और वापस ले लिया गया 2012 संस्करण की जगह लेता है। एक पुराने 2012 आधार का उपयोग केवल तभी किया जाना चाहिए जब पोत ड्राइंग या प्रतिस्थापन की आवश्यकता विशेष रूप से इसके लिए कहता है.पूछताछ में आवश्यक संस्करण बताएं।

Q2: नाममात्र आकार और SWL का चयन कैसे किया जाना चाहिए?

A2: रस्सी व्यास, D/d मोड़ अनुपात, रस्सी लीड दिशा, थेटा लोड केस, पोत की लंगर लगाने की योजना, नींव और डेक के नीचे सुदृढीकरण के साथ Dn का चयन करें। तालिका SWL संदर्भ मान हैं;वास्तविक चिह्नित SWL वास्तविक लोडिंग और स्थापना की स्थिति के लिए सहमत है और मानक मूल्य से अधिक नहीं होना चाहिए।

Q3: बिना धूल कवर के प्रकार A के लिए कौन सा रखरखाव महत्वपूर्ण है?

A3: जांचें कि रोलर स्वतंत्र रूप से घूमता है, धुरी और झाड़ी को चिकना रखें, प्रदूषित या संक्षारण के लिए उजागर ऊपरी क्षेत्र की जांच करें, और रस्सी-संपर्क सतह को असमानता या क्षति के लिए जांचें।प्रकार बी पर विचार किया जाना चाहिए जब परियोजना विशेष रूप से एक ऊपरी धूल कवर की आवश्यकता है.
