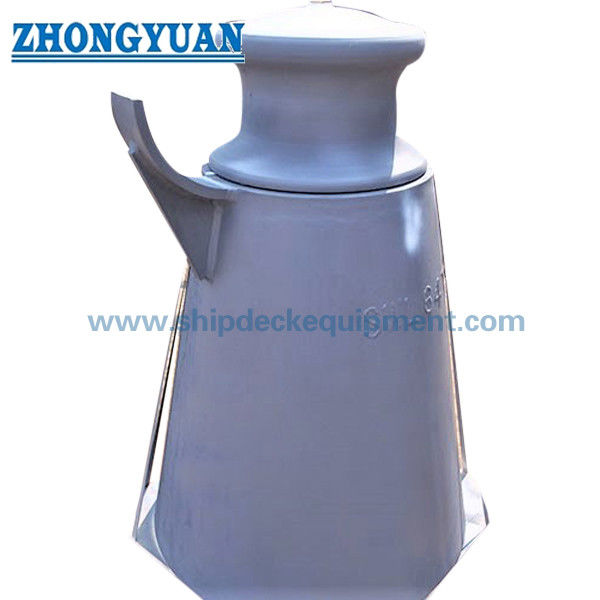

100 450 मिमी पेडस्टल रोलर फेयरलीड के साथ क्लीट.
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टीटी, एल/सी |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी/टी 436-2000 | रोलर प्रकार: | सीबी*58-83 मानक रोलर के साथ टाइप ए |
|---|---|---|---|
| रोलर व्यास: | 100मिमी~450मिमी | रोलर नं.: | रोलर नं.: एकल रोलर |
| रोलर वजन: | 9.9 किग्रा~452 किग्रा | आधार वजन: | 63.9 किग्रा~454.4 किग्रा |
| सामग्री: | माइल्ड सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, नोड्यूलरकास्ट आयरन | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, जस्ती, अनुकूलित सतह उपचार उपलब्ध है |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि | ||
| प्रमुखता देना: | क्लीट पेडेस्टल रोलर फेयरलीड,CB/T 436 फेयरलीड,CB/T 436 पेडस्टल रोलर फेयरलीड |
||
उत्पाद विवरण
100-450 मिमी पेडस्टल रोलर फेयरलीड क्लिट के साथ | जहाज के लंगर के लिए सत्यापित एसडब्ल्यूएल (254-1766 kN)
उत्पाद अवलोकन
सीबी/टी 436 टाइप ए पेडस्टल रोलर फेयरलीड क्लिट के साथ जहाज के लंगर प्रणालियों में संयुक्त रस्सी मार्गदर्शन और अस्थायी सुरक्षित करने के लिए डिज़ाइन किया गया है।
ऊंचा पेडस्टल ढांचा डेक से फेयरलीड तक उचित रस्सी लीड कोण सुनिश्चित करता है, जिससे असामान्य झुकाव कम होता है और भार वितरण में सुधार होता है।
घूमने वाला कास्ट स्टील रोलर घर्षण और रस्सी के घिसाव को कम करता है, जबकि एकीकृत क्लिट त्वरित स्थिति और पकड़ने में सक्षम बनाता है।
वास्तविक लंगर भार के तहत चयन के लिए परिभाषित एसडब्ल्यूएल मानों के साथ इंजीनियर किया गया है, जो विश्वसनीय भार हस्तांतरण और परिचालन सुरक्षा सुनिश्चित करता है।
त्वरित विनिर्देश
- रोलर व्यास: 100-450 मिमी → रस्सी क्षमता को परिभाषित करता है
- पेडस्टल ऊंचाई (एच): ~1000 मिमी → उचित लीड कोण सुनिश्चित करता है
- एसडब्ल्यूएल: 254-1766 kN → स्वीकार्य भार को परिभाषित करता है
- कार्य: मार्गदर्शन + क्लिटिंग → संयुक्त संचालन
- सामग्री: कास्ट स्टील रोलर + निर्मित पेडस्टल → मजबूती
- शाफ्ट: उच्च शक्ति स्टील → भार हस्तांतरण
- स्नेहन: ग्रीस निप्पल → आसान रखरखाव
- सतह: सा2.5 + प्राइमर → जंग से सुरक्षा
- मानक: सीबी/टी 436-2000 → समुद्री अनुपालन
मुख्य तकनीकी पैरामीटर
| रोलर व्यास। |
लागू वायर रोप व्यास (अधिकतम)। (केवल संदर्भ के लिए) |
आयाम | वजन किलो |
एसडब्ल्यूएल (kN) | ||||||||||||||||
| फाइबर रस्सी व्यास। |
प्रकृति रस्सी व्यास। |
एसडब्ल्यूआर (जीबी /टी 8918) शक्ति 1570 Mpa |
ए | डी1 | डी2 | डी3 | डी4 | एच | एच1 | के | के1 | एल | एस | टी | टी1 | रोलर | पेडस्टल | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | जेड64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| नोट: पेडस्टल एच = 1000 मिमी | ||||||||||||||||||||
चयन गाइड
चरण 1 → रोलर व्यास का चयन करें → रस्सी के आकार के आधार पर
चरण 2 → रस्सी के प्रकार की पुष्टि करें → फाइबर या स्टील वायर रोप
चरण 3 → एसडब्ल्यूएल की पुष्टि करें → लंगर भार से अधिक होना चाहिए
चरण 4 → पेडस्टल ऊंचाई की पुष्टि करें → डेक लीड कोण से मिलान करें
चरण 5 → कार्य की पुष्टि करें → क्लिट के साथ या केवल मार्गदर्शन के लिए
चरण 6 → प्रमाणन की पुष्टि करें → वर्ग की आवश्यकता
संरचना
कास्ट स्टील रोलर | क्लिट | ऊंचा पेडस्टल | शाफ्ट | स्नेहन प्रणाली
कस्टम विशेषताएँ
- पेडस्टल ऊंचाई: 500~1500 मिमी → सही रस्सी लीड
- एसडब्ल्यूएल: 254-1766 kN → भार क्षमता
- कार्य: गाइड + होल्ड → कुशल संचालन
- सामग्री: कास्ट स्टील → मजबूती
- शाफ्ट: उच्च शक्ति → भार हस्तांतरण
- स्नेहन: ग्रीस प्रणाली → सुचारू रोटेशन
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र
पूछताछ गाइड
कृपया रस्सी व्यास, आवश्यक एसडब्ल्यूएल, पेडस्टल ऊंचाई (यदि भिन्न हो), स्थापना की स्थिति और प्रमाणन प्रदान करें।
यह कैसे काम करता है
ऊंचा पेडस्टल उचित रस्सी कोण सुनिश्चित करता है, रोलर घर्षण को कम करता है, और क्लिट अस्थायी सुरक्षित करने की अनुमति देता है।
अनुप्रयोग
जहाज डेक लंगर | उच्च लीड कोण अनुप्रयोग | कॉम्पैक्ट लेआउट
प्रमाणन और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस; उचित लीड कोण डिजाइन, कम रस्सी घिसाव, एकीकृत कार्य।
ड्राइंग और तस्वीरें

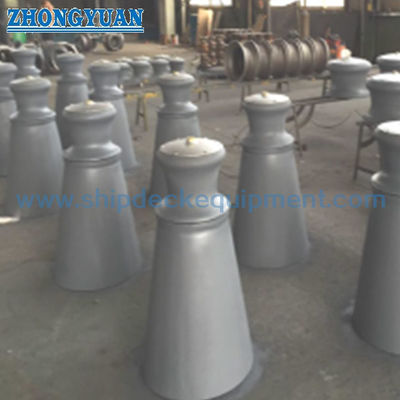

जीए ड्राइंग | उत्पाद तस्वीरें
ऑर्डरिंग
एमओक्यू: 1 यूनिट | डिलीवरी: 45-60 दिन | कस्टम ऊंचाई उपलब्ध
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: पेडस्टल ऊंचाई क्यों महत्वपूर्ण है?
ए: यह उचित रस्सी लीड कोण सुनिश्चित करता है और साइड लोड को कम करता है।
प्रश्न 2: क्या ऊंचाई को अनुकूलित किया जा सकता है?
ए: हाँ, डेक लेआउट के अनुरूप पेडस्टल ऊंचाई को समायोजित किया जा सकता है।
प्रश्न 3: एसडब्ल्यूएल का चयन कैसे करें?
ए: एसडब्ल्यूएल अपेक्षित लंगर भार से अधिक होना चाहिए।
