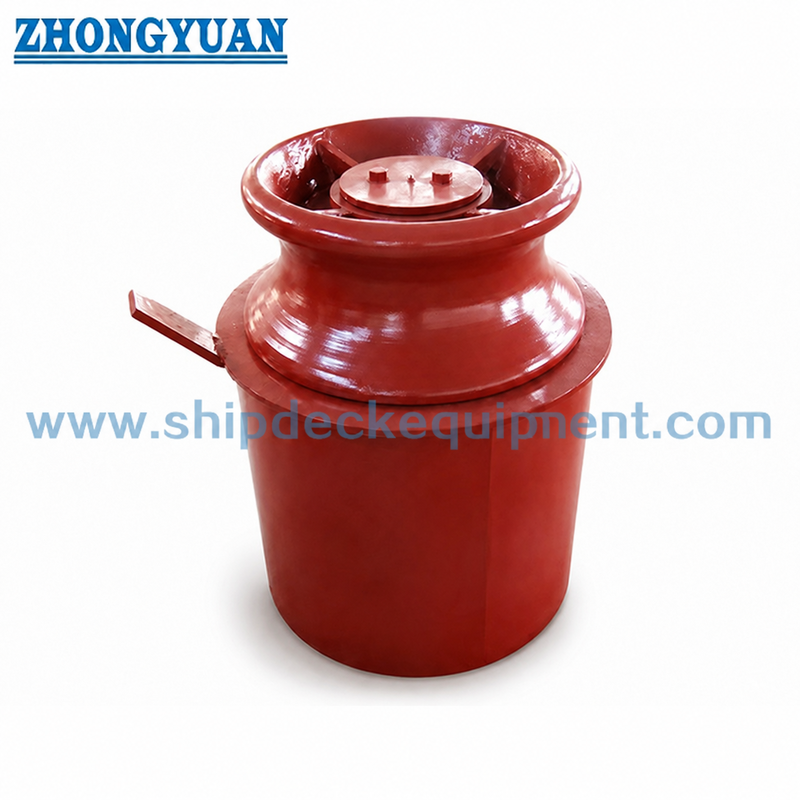

सिलेंडरिक पेडेस्टल रोलर फेयरलीड DIN 81907:1997 फॉर्म ए, 10 ¢ 320 kN
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | DIN81906-1999 (रोलर), DIN 81907-1997 | प्रकार: | बेलनाकार पेडस्टल पर एक रोलर बनाएं |
|---|---|---|---|
| रोलर व्यास: | 160~560मिमी | रोलर नं.: | एकल रोलर |
| रोलर वजन: | 12~580 किग्रा | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, नोड्यूलरकास्ट आयरन |
| सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि |
| प्रमुखता देना: | डीआईएन 81907 पेडस्टल रोलर फेयरलीड्स,सीसीएस डीआईएन 81907 पेडस्टल रोलर फेयरलीड्स,सीसीएस शिप मूरिंग उपकरण |
||
उत्पाद विवरण
बेलनाकार पेडस्टल रोलर फेयरलीड | डीआईएन 81907:1997 फॉर्म ए, 10-320 kN
उत्पाद अवलोकन
डीआईएन 81907 फॉर्म ए पेडस्टल रोलर फेयरलीड एक सिंगल-रोलर रस्सी लीडिंग डिवाइस है जिसका उपयोग जहाज के मूरिंग स्टेशनों पर किया जाता है जहां मूरिंग लाइन को एक फ्री-रोटेटिंग वर्टिकल रोलर के माध्यम से दिशा बदलने की आवश्यकता होती है। फॉर्म ए एक बेलनाकार पेडस्टल व्यवस्था का उपयोग करता है और आमतौर पर जहाज की रस्सी लीड ड्राइंग, डेक सुदृढीकरण, वेल्ड विवरण और आवश्यक कार्य ऊंचाई के अनुसार इनबोर्ड डेक या डेक मूरिंग क्षेत्र पर स्थापित किया जाता है।
यह पृष्ठ डीआईएन 81906 प्रकार के रोलर के साथ फॉर्म ए पर केंद्रित है और 10 kN से 320 kN तक की SWL रेंज की आपूर्ति की जाती है। कांस्य बुश और शाफ्ट स्नेहन इंटरफ़ेस एक महत्वपूर्ण डिज़ाइन बिंदु है: उचित ग्रीस पहुंच, शाफ्ट फिट, बुशिंग क्लीयरेंस और रखरखाव पहुंच रोलर को सुचारू रूप से घुमाने, स्लाइडिंग घर्षण को कम करने और मूरिंग रस्सियों पर अनावश्यक घिसाव को सीमित करने में मदद करती है। कास्ट स्टील रोलर की गुणवत्ता, गैर-विनाशकारी परीक्षण और तन्यता परीक्षण को सामग्री ग्रेड, ऑर्डर स्कोप और क्लास या प्रोजेक्ट निरीक्षण आवश्यकता के अनुसार व्यवस्थित किया जा सकता है।
त्वरित विनिर्देश
- उत्पाद प्रकार: डीआईएन 81907 फॉर्म ए पेडस्टल रोलर फेयरलीड → जहाज मूरिंग रस्सी दिशा नियंत्रण के लिए एकल ऊर्ध्वाधर रोलर गाइड।
- मानक संदर्भ: डीआईएन 81907:1997-12 डीआईएन 81906 रोलर के साथ → जब जहाज या शिपयार्ड ड्राइंग जर्मन मानक पेडस्टल फेयरलीड व्यवस्था निर्दिष्ट करता है तो उपयोग किया जाता है।
- फॉर्म: फॉर्म ए बेलनाकार पेडस्टल → फॉर्म बी शंक्वाकार पेडस्टल से अलग और कोटेशन से पहले पुष्टि की जानी चाहिए।
- आपूर्ति की गई तालिका से SWL रेंज: 10 से 320 kN → मूरिंग फेयरलीड चयन के लिए उपयोग किया जाता है; इसे उठाने की क्षमता के रूप में नहीं माना जाना चाहिए।
- फॉर्म ए पेडस्टल ऊंचाई विकल्प: छोटे नाममात्र संख्याओं के लिए 200 से 800 मिमी और नाममात्र संख्या 20 और 32 के लिए 200 से 600 मिमी → रस्सी लीड ऊंचाई और डेक लेआउट से मिलान करने के लिए उपयोगी।
- रोलर व्यास रेंज: 160 से 560 मिमी संदर्भ → अंतिम रोलर आकार नाममात्र संख्या, SWL, रस्सी व्यवस्था और परियोजना ड्राइंग का अनुसरण करता है।
- स्नेहन फोकस: कांस्य बुश और शाफ्ट स्नेहन डिजाइन → लचीले रोलर रोटेशन का समर्थन करता है और स्लाइडिंग संपर्क के कारण होने वाले रस्सी घिसाव को कम करता है।
- निरीक्षण क्षमता: कास्टिंग गुणवत्ता नियंत्रण, NDT, और तन्यता परीक्षण परियोजना आवश्यकता के अनुसार उपलब्ध → निरीक्षण स्कोप उत्पादन से पहले पुष्टि की जानी चाहिए।
मुख्य तकनीकी पैरामीटर
| नाममात्र नहीं। |
SWL kN |
h फॉर्म ए |
h फॉर्म बी |
a | b | C | d1x S1 | d2 | d3 士1 |
d4 | d5 | f |
| 1 | 10 | 200 | - | 9 | 60 | 135 | 219,1 X 12,5 | 255 | 62 | - | - | 282 |
| 400 | - | - | - | 482 | ||||||||
| 600 | - | - | - | 682 | ||||||||
| 800 | - | - | - | 882 | ||||||||
| 2 | 20 | 200 | - | 9 | 60 | 135 | 273 X 12,5 | 310 | 72 | - | - | 305 |
| 400 | - | - | - | 505 | ||||||||
| 600 | - | - | - | 705 | ||||||||
| 800 | - | - | - | 905 | ||||||||
| 3 | 30 | 200 | - | 9 | 60 | 135 | 355,6 X 12,5 | 395 | 87 | - | - | 329 |
| 400 | - | - | - | 529 | ||||||||
| 600 | - | - | - | 729 | ||||||||
| 800 | - | - | - | 929 | ||||||||
| 5 | 50 | 200 | - | 9 | 60 | 135 | 457 X 12,5 | 495 | 108 | - | - | 363 |
| 400 | - | - | - | 563 | ||||||||
| 600 | - | - | - | 763 | ||||||||
| 800 | - | - | - | 963 | ||||||||
| 8 | 80 | 200 | - | 9 | 80 | 175 | 559 X 12,5 | 595 | 127 | - | - | 411 |
| 400 | - | - | - | 611 | ||||||||
| 600 | - | - | - | 811 | ||||||||
| 800 | - | - | - | 1011 | ||||||||
| - | 1000 | 560 | 825 | 1211 | ||||||||
| 12 | 120 | 200 | - | 10 | 80 | 175 | 660 X 14,2 | 705 | 162 | - | - | 459 |
| 400 | - | - | - | 659 | ||||||||
| 600 | - | - | - | 859 | ||||||||
| 800 | - | - | - | 1059 | ||||||||
| - | 1000 | 660 | 925 | 1259 | ||||||||
| - | 1200 | 660 | 975 | 1459 | ||||||||
| 20 | 200 | 200 | - | 12 | 100 | 220 | 660 X 17,5 | 705 | 192 | - | - | 483 |
| 400 | - | - | - | 683 | ||||||||
| 600 | - | - | - | 883 | ||||||||
| - | 800 | 660 | 870 | 1083 | ||||||||
| - | 1000 | 660 | 925 | 1283 | ||||||||
| - | 1200 | 660 | 975 | 1483 | ||||||||
| - | 1400 | 660 | 1030 | 1683 | ||||||||
| 32 | 320 | 200 | - | 12 | 100 | 220 | 813 X 16 | 865 | 232 | - | - | 553 |
| 400 | - | - | - | 753 | ||||||||
| 600 | - | - | - | 953 | ||||||||
| - | 800 | 810 | 1020 | 1153 | ||||||||
| - | 1000 | 810 | 1075 | 1353 | ||||||||
| - | 1200 | 810 | 1125 | 1553 | ||||||||
| - | 1400 | 810 | 1180 | 1753 |
|
नाममात्र नहीं। |
l1 | l2 +1 -0.3 |
l3 | l4 | l5 | l6 ≈ फॉर्म ए |
l6 ≈ फॉर्म बी |
r | S2 | S3 | z ≈ |
| 1 | 174 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 2 |
| 2 | 228 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 3 |
| 3 | 310 | 38 | 70 | 20 | 90 | 10 | - | 10 | 13 | - | 3 |
| 5 | 412 | 38 | 70 | 20 | 110 | 10 | - | 10 | 13 | - | 3 |
| 8 | 504 | 45 | 80 | 30 | 130 | 15 | 13 | 15 | 16 | 15 | 3 |
| 12 | 602 | 70 | 110 | 30 | 180 | 15 | 14 | 15 | 16 | 15 | 3 |
| 20 | 585 | 81 | 130 | 40 | 200 | 20 | 22,5 | 20 | 20 | 15 | 5 |
| 32 | 740 | 131 | 180 | 40 | 240 | 20 | 20 | 20 | 20 | 15 | 5 |
चयन और पूछताछ गाइड
- चरण 1: आवश्यक मानक और फॉर्म की पुष्टि करें: डीआईएन 81907 फॉर्म ए बेलनाकार पेडस्टल रोलर फेयरलीड, फॉर्म बी शंक्वाकार पेडस्टल नहीं।
- चरण 2: मूरिंग व्यवस्था, रस्सी लीड दिशा, जहाज ड्राइंग और आवश्यक कार्य भार आधार के अनुसार नाममात्र संख्या और SWL का चयन करें।
- चरण 3: फॉर्म ए पेडस्टल ऊंचाई h, समग्र f आयाम, डेक स्थापना स्थिति, उपलब्ध रस्सी लीड ऊंचाई और आसपास के डेक क्लीयरेंस की पुष्टि करें।
- चरण 4: रोलर, कांस्य बुश, शाफ्ट, स्नेहन बिंदु, ग्रीस पहुंच और रखरखाव स्थान की पुष्टि करें ताकि रोलर सेवा में सुचारू रूप से घूम सके।
- चरण 5: कोटेशन से पहले सामग्री ग्रेड, कास्टिंग निरीक्षण स्कोप, NDT विधि, तन्यता परीक्षण आवश्यकता, सतह उपचार और वर्गीकरण समाज की आवश्यकता की पुष्टि करें।
- चरण 6: मात्रा, आवेदन जहाज प्रकार, स्थापना ड्राइंग, यदि उपलब्ध हो तो संदर्भ फोटो, डिलीवरी गंतव्य और आवश्यक डिलीवरी समय प्रदान करें।
संरचना
डीआईएन 81906 प्रकार एकल रोलर | कास्ट स्टील रोलर बॉडी | कांस्य बुश और शाफ्ट इंटरफ़ेस | स्नेहन / ग्रीस पहुंच डिजाइन | बेलनाकार पेडस्टल ट्यूब | वेल्डेड डेक बेस | चिकनी रस्सी-संपर्क सतह | शॉप प्राइमर या निर्दिष्ट सतह उपचार
स्नेहन, कास्टिंग और इंजीनियरिंग लाभ
- कांस्य बुश और शाफ्ट इंटरफ़ेस को कम-घर्षण रोटेशन के लिए डिज़ाइन किया गया है जब ठीक से चिकनाई दी जाती है, जिससे रोलर मूरिंग लाइन के साथ घूमता है बजाय इसके कि रस्सी एक निश्चित सतह पर स्लाइड करे।
- चयन के दौरान ग्रीस पहुंच और रखरखाव क्लीयरेंस की जांच की जानी चाहिए, खासकर जहां पेडस्टल ऊंचाई या आसपास के डेक उपकरण सेवा पहुंच को सीमित कर सकते हैं।
- चिकनी कास्ट स्टील रोलर सतहें तेज स्थानीय रस्सी संपर्क को कम करती हैं। अंतिम रस्सी घिसाव प्रदर्शन रस्सी के प्रकार, लाइन कोण, भार, सतह फिनिश और रखरखाव की स्थिति पर भी निर्भर करता है।
- नियंत्रित कास्टिंग अभ्यास, आयामी निरीक्षण और सतह ड्रेसिंग रोलर की गोलाई, शाफ्ट संरेखण और रस्सी-संपर्क सतह की गुणवत्ता बनाए रखने में मदद करते हैं।
- सामग्री ग्रेड, खरीदार विनिर्देश, या वर्ग गवाह स्कोप द्वारा आवश्यक होने पर MT, PT, UT, या अन्य निरीक्षण विधियों जैसे NDT की व्यवस्था की जा सकती है।
- ऑर्डर स्कोप के अनुसार कास्टिंग सामग्री या संबंधित परीक्षण कूपन के लिए तन्यता परीक्षण की व्यवस्था की जा सकती है; आवश्यक परीक्षण मानक और स्वीकृति मानदंड उत्पादन से पहले पुष्टि की जानी चाहिए।
- बेलनाकार पेडस्टल व्यवस्था उपयुक्त है जब जहाज ड्राइंग डीआईएन 81907 फॉर्म ए निर्दिष्ट करती है और डेक से ऊपर एक परिभाषित ऊर्ध्वाधर रोलर ऊंचाई की आवश्यकता होती है।
- डेक वेल्डिंग विवरण और सुदृढीकरण की जांच शिपयार्ड या डिजाइन कार्यालय द्वारा की जानी चाहिए, क्योंकि पेडस्टल फेयरलीड मूरिंग लाइन प्रतिक्रिया बलों को स्थानीय डेक संरचना में स्थानांतरित करता है।
कस्टम विशेषताएँ
- मानक: डीआईएन 81907 फॉर्म ए डीआईएन 81906 रोलर के साथ → जब शिपयार्ड या जहाज ड्राइंग जर्मन मानक पेडस्टल फेयरलीड निर्दिष्ट करता है तो उपयोग करें।
- प्रकार: फॉर्म ए बेलनाकार पेडस्टल → शंक्वाकार पेडस्टल के बजाय एक सीधी बेलनाकार समर्थन की आवश्यकता वाली परियोजनाओं के लिए उपयुक्त।
- नाममात्र संख्या: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → SWL, रस्सी व्यवस्था और जहाज मूरिंग लेआउट के अनुसार चयन करें।
- SWL: आपूर्ति की गई तालिका से 10 से 320 kN → केवल मूरिंग फेयरलीड चयन आधार, उठाने की रेटिंग नहीं।
- पेडस्टल ऊंचाई: अधिकांश फॉर्म ए आकारों के लिए 200 / 400 / 600 / 800 मिमी, और नाममात्र संख्या 20 और 32 के लिए 200 / 400 / 600 मिमी → रस्सी लीड ऊंचाई और डेक व्यवस्था से मिलान करें।
- स्नेहन डिजाइन: कांस्य बुश और शाफ्ट स्नेहन → ग्रीस पहुंच, शाफ्ट फिट, बुशिंग क्लीयरेंस और रखरखाव की स्थिति की पुष्टि की जानी चाहिए।
- सामग्री: हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्ट स्टील, या नोड्यूलर कास्ट आयरन → सटीक सामग्री ग्रेड और मानक उत्पादन से पहले पुष्टि की जानी चाहिए।
- सतह उपचार: Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → गैल्वेनाइज्ड, पॉलिश, या अनुकूलित कोटिंग पर चर्चा की जा सकती है जब निर्दिष्ट किया गया हो।
- निरीक्षण: कास्टिंग निरीक्षण, NDT, और तन्यता परीक्षण परियोजना आवश्यकता के अनुसार उपलब्ध → निरीक्षण विधि, स्वीकृति मानदंड, और गवाह स्कोप आदेश से पहले सहमत होना चाहिए।
- प्रमाण पत्र आवश्यकता: ऑर्डर स्कोप के अनुसार उपलब्ध → क्लास प्रमाण पत्र, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, और गवाह निरीक्षण कोटेशन से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
मूरिंग रस्सी पेडस्टल रोलर तक पहुंचती है → रोलर चिकनाई वाले कांस्य बुश और शाफ्ट के चारों ओर घूमता है → चिकनी रोलर सतह लाइन की दिशा को निर्देशित करती है → रस्सी स्लाइडिंग घर्षण और स्थानीय घिसाव कम हो जाता है → पेडस्टल प्रतिक्रिया बल को वेल्डेड डेक संरचना में स्थानांतरित करता है
अनुप्रयोग
समुद्री जहाज | अंतर्देशीय जहाज | कार्गो जहाज | टैंकर | बल्क कैरियर | कंटेनर जहाज | टगबोट | वर्कबोट | डेक मूरिंग स्टेशन | नई इमारत और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना आवश्यकता, निरीक्षण स्कोप, सामग्री ट्रेसबिलिटी और क्लास सोसाइटी अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

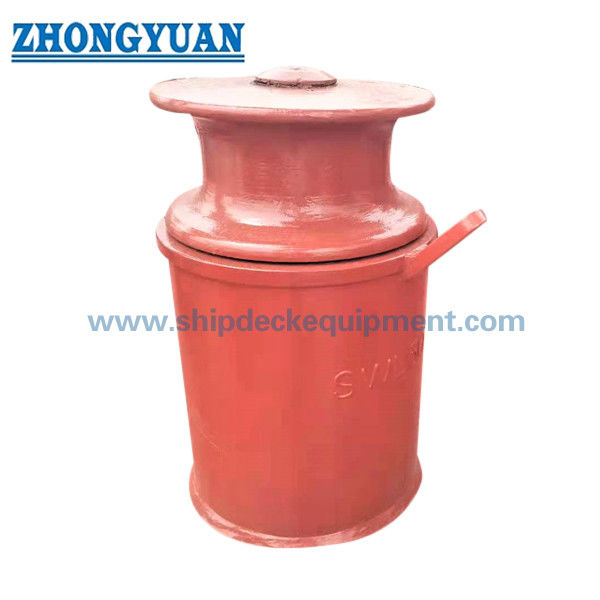

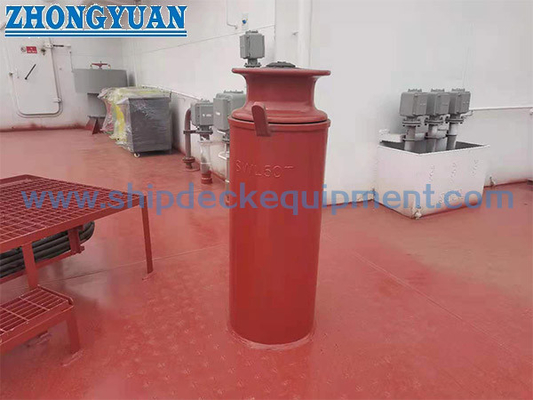

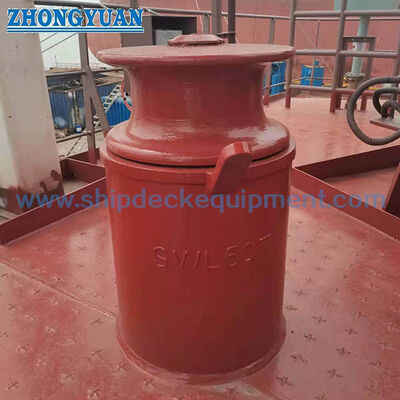

ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: सही डीआईएन 81907 फॉर्म ए आकार का चयन कैसे किया जाना चाहिए?
A1: जहाज मूरिंग व्यवस्था, आवश्यक SWL, रस्सी लीड कोण, रोलर ऊंचाई, डेक स्थिति और शिपयार्ड ड्राइंग के अनुसार नाममात्र संख्या का चयन करें। आपूर्ति की गई तालिका वेबपेज के लिए चयन संदर्भ है; परियोजना अनुमोदन जहाज ड्राइंग और लागू होने पर वर्ग आवश्यकता का पालन करना चाहिए।
Q2: कांस्य बुश और शाफ्ट स्नेहन डिजाइन क्यों महत्वपूर्ण है?
A2: फेयरलीड को अत्यधिक स्लाइडिंग संपर्क के माध्यम से नहीं, बल्कि रोलर रोटेशन के माध्यम से मूरिंग रस्सी का मार्गदर्शन करना चाहिए। उचित स्नेहन, बुशिंग क्लीयरेंस, शाफ्ट संरेखण और ग्रीस पहुंच रोलर को सुचारू रूप से घूमने और अनावश्यक रस्सी सतह घिसाव को कम करने में मदद करते हैं।
Q3: क्या NDT और तन्यता परीक्षण उत्पाद के साथ आपूर्ति किए जा सकते हैं?
A3: हाँ, NDT और तन्यता परीक्षण परियोजना आवश्यकता, सामग्री ग्रेड और निरीक्षण स्कोप के अनुसार व्यवस्थित किए जा सकते हैं। आवश्यक विधि, स्वीकृति मानदंड, गवाह निरीक्षण और प्रमाण पत्र प्रकार उत्पादन से पहले पुष्टि की जानी चाहिए।
