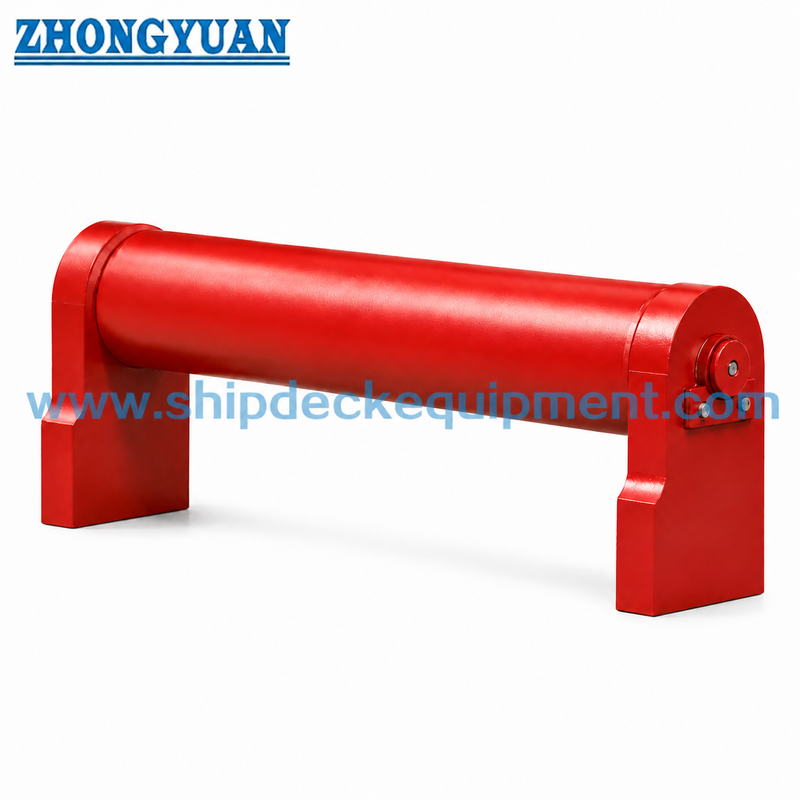

जहाज के लिए क्षैतिज रोलर फेयरलीड CB/T 435-2005 प्रकार A
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | टाइप ए शिपसाइड प्रकार | मानक: | सीबी/टी 435-2005 |
|---|---|---|---|
| रोलर व्यास: | 76 एवं 89 मिमी | वज़न: | 17 एवं 32.5 किग्रा |
| सामग्री: | सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | ||
| प्रमुखता देना: | CB/T 435 क्षैतिज रोलर फेयरलीड,क्षैतिज रोलर फेयरलीड,जहाज के लंगर लगाने के उपकरण रोलर फेयरलीड |
||
उत्पाद विवरण
जहाज के किनारे क्षैतिज रोलर फेयरलीड जहाज की मूरिंग के लिए | CB/T 435-2005 टाइप ए
उत्पाद अवलोकन
CB/T 435 टाइप ए जहाज के किनारे क्षैतिज रोलर फेयरलीड एक साइड-माउंटेड मूरिंग रस्सी गाइड यूनिट है जिसका उपयोग क्षैतिज रोलर स्थिति में किया जाता है, जिसे सामान्यतः जहाज के किनारे स्थापित किया जाता है और जहाज के किनारे डबल रोलर फेयरलीड या रोलर चॉक के साथ प्रयोग किया जाता है। इसका कार्य मूरिंग रस्सी का मार्गदर्शन करना और ऊर्ध्वाधर दिशा में रस्सी के लीड कोण को बदलने में मदद करना है, जिससे जहाज के किनारे और डेक मूरिंग व्यवस्था के बीच रस्सी की दिशा बदलने पर स्थानीय घर्षण कम हो जाता है।
इस टाइप ए कॉन्फ़िगरेशन में एक रोलर, रोलर शाफ्ट, बेयरिंग बुश, स्पेसर, बेयरिंग सीट, स्टॉप प्लेट और लुब्रिकेशन-ग्रूव बेयरिंग डिज़ाइन का उपयोग किया जाता है। 120 मिमी ऊंची बेयरिंग सीट को रोलर फेयरलीड संरचना में वेल्ड किया जाता है, जबकि स्टॉप प्लेट रोलर शाफ्ट को स्थिति में रखती है। खरीद और प्रतिस्थापन के लिए, मुख्य पुष्टि बिंदु CB/T 435-2005 टाइप ए, रोलर व्यास, सामग्री, सतह उपचार, मिलान वाले जहाज के किनारे रोलर चॉक व्यवस्था और प्रमाण पत्र की आवश्यकता हैं।
त्वरित विनिर्देश
- उत्पाद प्रकार: जहाज के किनारे क्षैतिज रोलर फेयरलीड → जहाज मूरिंग व्यवस्था के लिए साइड-पोजीशन रस्सी गाइड।
- मानक और प्रकार: CB/T 435-2005 टाइप ए → जहाज के किनारे टाइप, जहाज के किनारे रोलर चॉक / डबल रोलर फेयरलीड व्यवस्था के साथ प्रयोग किया जाता है।
- रोलर व्यास: 76 मिमी और 89 मिमी → जहाज की मूरिंग लेआउट और रस्सी लीड पथ से मिलान के लिए दो नाममात्र विकल्प।
- मुख्य लंबाई सीमा: L 400–580 मिमी, L1 464–646 मिमी → जहाज के किनारे के पास स्थापना स्थान की जांच के लिए उपयोगी।
- लगभग। वजन: 17.0 किग्रा और 32.5 किग्रा → हैंडलिंग, पैकिंग, प्रतिस्थापन योजना और माल ढुलाई अनुमान का समर्थन करता है।
- मुख्य घटक: रोलर शाफ्ट, रोलर, बेयरिंग बुश, स्पेसर, बेयरिंग सीट, स्टॉप प्लेट और लुब्रिकेशन ग्रूव → निर्देशित रोटेशन और रखरखाव योग्य असेंबली के लिए डिज़ाइन किया गया।
- सामग्री विकल्प: C-Mn स्टील, माइल्ड स्टील, स्टेनलेस स्टील, और एफआरपी रोलर विकल्प जहां निर्दिष्ट हो → अंतिम सामग्री परियोजना की आवश्यकता का पालन करनी चाहिए।
- सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, पॉलिश, गैल्वेनाइज्ड, या अनुकूलित फिनिश → अंतिम कोटिंग जहाज की पेंटिंग विनिर्देश से मेल खानी चाहिए।
मुख्य तकनीकी पैरामीटर
| नाममात्र व्यास (मिमी) | रोलर व्यास डी | शाफ्ट व्यास डी1 | एल | एल1 | वजन (किग्रा) |
| 75 | 76 | 32 | 400 | 464 | 17.0 |
| 89 | 89 | 42 | 580 | 646 | 32.5 |
चयन और पूछताछ गाइड
चरण 1: CB/T 435-2005 टाइप ए जहाज के किनारे क्षैतिज रोलर फेयरलीड की पुष्टि करें और जहाज के चित्र के अनुसार नाममात्र व्यास 75 या 89 का चयन करें।
चरण 2: रस्सी लीड व्यवस्था की पुष्टि करें: जहाज के किनारे स्थापना की स्थिति, ऊर्ध्वाधर लीड कोण परिवर्तन, और मिलान वाले जहाज के किनारे डबल रोलर फेयरलीड या रोलर चॉक।
चरण 3: सामग्री और रोलर विकल्प की पुष्टि करें: C-Mn स्टील, माइल्ड स्टील, स्टेनलेस स्टील, या एफआरपी रोलर यदि परियोजना द्वारा आवश्यक हो।
चरण 4: सतह उपचार की पुष्टि करें: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वेनाइज्ड फिनिश, पॉलिश स्टेनलेस स्टील सतह, या अन्य कोटिंग सिस्टम।
चरण 5: कोटेशन से पहले निरीक्षण और प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग गवाह निरीक्षण, या परियोजना की आवश्यकता के अनुसार वर्ग प्रमाण पत्र।
चरण 6: मात्रा, जहाज का प्रकार, स्थापना चित्र या फोटो, वितरण गंतव्य, और आवश्यक वितरण समय प्रदान करें।
संरचना
रोलर शाफ्ट | क्षैतिज रोलर | बेयरिंग बुश | लुब्रिकेशन ग्रूव | स्पेसर | 120 मिमी ऊंची बेयरिंग सीट | शाफ्ट फिक्सिंग के लिए स्टॉप प्लेट | वेल्डेड फेयरलीड सपोर्ट स्ट्रक्चर | परियोजना-निर्दिष्ट सतह उपचार
मूरिंग डिजाइन, रोटेशन और इंजीनियरिंग लाभ
- टाइप ए जहाज के किनारे की व्यवस्था वहां उपयुक्त है जहां मूरिंग रस्सी जहाज के किनारे गाइड और डेक मूरिंग उपकरण के बीच दिशा बदलती है, खासकर जब जहाज के किनारे डबल रोलर फेयरलीड या रोलर चॉक के साथ प्रयोग किया जाता है।
- क्षैतिज रोलर रस्सी को ऊर्ध्वाधर दिशा में मार्गदर्शन करने में मदद करता है और मूरिंग ऑपरेशन के दौरान निश्चित स्टील किनारों के खिलाफ सीधे रगड़ को कम करता है।
- बेयरिंग बुश में लचीले रोलर रोटेशन का समर्थन करने और सेवा के दौरान रखरखाव की कठिनाई को कम करने के लिए एक लुब्रिकेशन ग्रूव शामिल है।
- स्टॉप प्लेट रोलर शाफ्ट को ठीक करती है और सामान्य रस्सी मार्गदर्शन ऑपरेशन के दौरान रोलर असेंबली को उसकी डिज़ाइन की गई स्थिति में रखने में मदद करती है।
- 120 मिमी ऊंची बेयरिंग सीट एक परिभाषित समर्थन ऊंचाई और रोलर फेयरलीड संरचना के साथ एकीकरण के लिए वेल्डेड इंटरफ़ेस प्रदान करती है।
- सामग्री और सतह उपचार को जहाज के वातावरण, संक्षारण आवश्यकता, रखरखाव योजना और ग्राहक विनिर्देश के अनुसार चुना जा सकता है।
- आपूर्ति की गई पैरामीटर तालिका में कोई SWL या रस्सी MBL घोषित नहीं है। लोड चयन की जांच जहाज मूरिंग व्यवस्था, रस्सी डेटा और परियोजना चित्र के मुकाबले की जानी चाहिए जब आवश्यक हो।
कस्टम विशेषताएँ
- मानक: CB/T 435-2005 → टाइप ए जहाज के किनारे क्षैतिज रोलर फेयरलीड चयन और मुख्य आयाम संदर्भ के लिए उपयोग किया जाता है।
- प्रकार: टाइप ए जहाज के किनारे टाइप → जहाज के किनारे स्थापना और जहाज के किनारे रोलर चॉक व्यवस्था के साथ उपयोग के लिए उपयुक्त।
- नाममात्र व्यास: 75 / 89 मिमी → परियोजना चित्र, रोलर व्यास, और उपलब्ध स्थापना स्थान के अनुसार चुनें।
- रोलर व्यास: 76 / 89 मिमी → वेबपेज चित्र और कोटेशन पुष्टि के लिए मुख्य रस्सी-संपर्क रोलर आकार।
- सामग्री: C-Mn स्टील / माइल्ड स्टील / स्टेनलेस स्टील / एफआरपी रोलर विकल्प → अंतिम चयन परियोजना विनिर्देश द्वारा पुष्टि की जानी चाहिए।
- बेयरिंग डिज़ाइन: लुब्रिकेशन ग्रूव के साथ बेयरिंग बुश → चिकनी रोटेशन और रखरखाव पहुंच का समर्थन करता है।
- बेयरिंग सीट: 120 मिमी ऊंची वेल्डेड बेयरिंग सीट → परियोजना चित्र को आसपास की संरचना और स्थापना इंटरफ़ेस की पुष्टि करनी चाहिए।
- प्रमाण पत्र आवश्यकता: परियोजना की आवश्यकता के अनुसार अनुरोध पर उपलब्ध → ऑर्डर से पहले वर्ग निरीक्षण के दायरे की पुष्टि की जानी चाहिए।
यह कैसे काम करता है
मूरिंग रस्सी जहाज के किनारे गाइड तक पहुंचती है → रस्सी क्षैतिज रोलर के संपर्क में आती है → रोलर रोटेशन रस्सी का मार्गदर्शन करता है और ऊर्ध्वाधर लीड कोण को बदलता है → बेयरिंग बुश और लुब्रिकेशन ग्रूव लचीले रोटेशन का समर्थन करते हैं → रस्सी मिलान वाले जहाज के किनारे रोलर चॉक या डेक मूरिंग उपकरण की ओर बढ़ती है
अनुप्रयोग
जहाज के किनारे मूरिंग स्टेशन | जहाज के किनारे रोलर चॉक व्यवस्था | डबल रोलर फेयरलीड मिलान उपयोग | मूरिंग रस्सी ऊर्ध्वाधर कोण मार्गदर्शन | कार्गो जहाज | वर्कबोट | टगबोट | नई इमारत और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री ट्रेसबिलिटी और वर्गीकरण समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

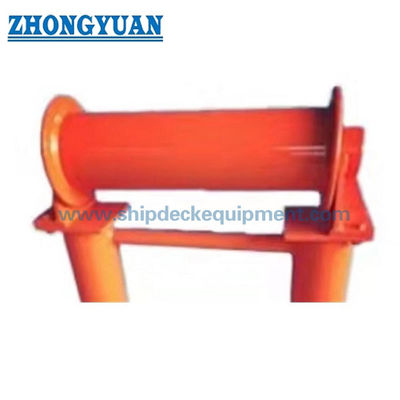

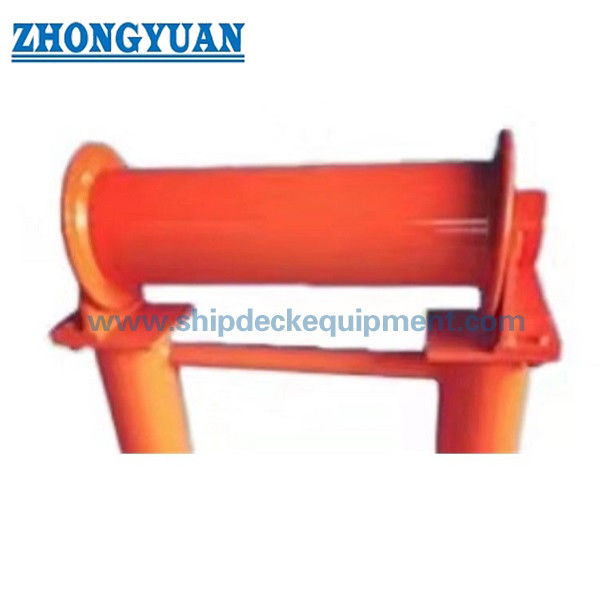

ड्राइंग और फोटो
अक्सर पूछे जाने वाले प्रश्न
Q1: CB/T 435 टाइप ए जहाज के किनारे क्षैतिज रोलर फेयरलीड का मुख्य कार्य क्या है?
A1: इसका उपयोग जहाज के किनारे मूरिंग रस्सी का मार्गदर्शन करने और ऊर्ध्वाधर दिशा में रस्सी के लीड कोण को बदलने में मदद करने के लिए किया जाता है। इसका उपयोग सामान्यतः जहाज के किनारे रोलर चॉक या डबल रोलर फेयरलीड व्यवस्था के साथ किया जाता है।
Q2: क्या आपूर्ति किया गया रोलर व्यास उत्पाद SWL के समान है?
A2: नहीं। रोलर व्यास और मुख्य आयाम SWL नहीं हैं। आपूर्ति किए गए डेटा में नाममात्र व्यास, रोलर व्यास, शाफ्ट व्यास, लंबाई और वजन शामिल हैं। किसी भी लोड आधार की पुष्टि जहाज मूरिंग गणना, रस्सी डेटा, परियोजना चित्र, या वर्ग आवश्यकता से की जानी चाहिए।
Q3: टाइप ए का ऑर्डर देने से पहले क्या पुष्टि की जानी चाहिए?
A3: CB/T 435-2005 टाइप ए, नाममात्र व्यास 75 या 89, मिलान वाले जहाज के किनारे फेयरलीड / रोलर चॉक व्यवस्था, सामग्री, सतह उपचार, प्रमाण पत्र की आवश्यकता, मात्रा, स्थापना चित्र, वितरण गंतव्य, और वितरण समय की पुष्टि करें।
