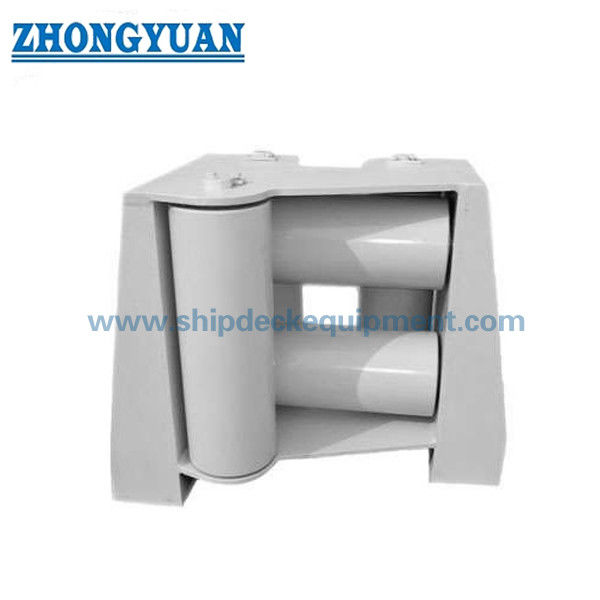

उत्पाद का अवलोकन

The CB/T 3062 Type C five-roller universal fairlead with upper roller is a shipside rope-guiding fitting used on the freeboard deck or bulwark area where mooring or towing ropes need controlled entry from multiple directions.व्यवस्था तीन ऊर्ध्वाधर रोलर्स और दो क्षैतिज रोलर्स को जोड़ती है ताकि स्लाइडिंग संपर्क और स्थानीय रस्सी घर्षण को कम करते हुए फेयरलीड उद्घाटन के माध्यम से स्टील के तार रस्सियों या नायलॉन रस्सियों का मार्गदर्शन किया जा सके.

यह पृष्ठ प्रदान किए गए CB/T 3062-2011 प्रकार C उत्पाद डेटा से तैयार किया गया है।CB/T 3062-2011 के लिए ऑनलाइन संदर्भ जानकारी मानक को एक रोलर हेड फेयरलीड मानक के रूप में पहचानती है जो वर्गीकरण को कवर करती है, आवश्यकताओं, परीक्षण विधियों, निरीक्षण नियमों, अंकन, पैकेजिंग और रोलर हेड फेयरलीड के लिए परिवहन। आपूर्ति की गई तालिका SWL मान प्रदान नहीं करती है, इसलिए भार अंकन, रस्सी का नेतृत्व कोण,पतवार का सुदृढीकरण, और वर्ग निरीक्षण के दायरे को उद्धरण से पहले परियोजना ड्राइंग या आधिकारिक मानक आवश्यकता द्वारा पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: प्रकार सी पांच रोलर्स यूनिवर्सल फेयरलीड के साथ ऊपरी रोलर → लंगर लगाने और रस्सी की दिशा नियंत्रण के लिए जहाज के किनारे रस्सी गाइड।
• मानक संदर्भः CB/T 3062-2011 → का प्रयोग तब किया जाता है जब कंटेनर ड्राइंग में CB/T रोलर हेड फेयरलीड व्यवस्था निर्दिष्ट की जाती है।
• रोलर व्यवस्थाः 3 ऊर्ध्वाधर रोलर + 2 क्षैतिज रोलर → कई प्रवेश दिशाओं से रस्सी पथ का मार्गदर्शन करता है और रस्सी कूदने के जोखिम को नियंत्रित करने में मदद करता है।
• स्थापना की स्थितिः जहाज के किनारे/फ्रीबोर्ड डेक/बुलवार्क सीट → वेल्डेड संरचना, खोलने की जगह और स्थानीय सुदृढीकरण की जांच उत्पादन से पहले की जानी चाहिए।
• उपलब्ध कराए गए आंकड़ों से लागू रस्सी रेंजः स्टील के तार रस्सी 19.5~68 मिमी और नायलॉन रस्सी 36~100 मिमी → अंतिम रस्सी के आकार का चयन जहाज के लंगर लगाने या खींचने की व्यवस्था का पालन करना चाहिए।
• मुख्य आयाम प्रदान किए गएः E, F, D, d, L, L1, L2, L3, B, B1, B2, H, और H1 → वेबपेज ड्राइंग, सीट लेआउट और प्रतिस्थापन जांच के लिए उपयोगी।
• उपलब्ध कराए गए आंकड़ों से वजन सीमाः 182 ₹4021 किलोग्राम → हैंडलिंग, स्थापना उठाने, डेक संरचना की समीक्षा, पैकिंग और फ्रेट योजना के लिए महत्वपूर्ण।
• सतह उपचारः Sa 2.5 + एक परत एपॉक्सी दुकान प्राइमर, पॉलिश, गैल्वेनाइज्ड, या अनुकूलित उपचार → अंतिम कोटिंग को पोत विनिर्देश का पालन करना चाहिए।

मुख्य तकनीकी मापदंड

मुख्य वेबपेज चयन डेटा CB/T 3062 प्रकार C पांच रोलर्स यूनिवर्सल फेयरलीड के लिए ऊपरी रोलर के साथ। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा जाता है।पूर्ण आपूर्ति आयाम तालिका एक बहुत व्यापक वेब पेज तालिका से बचने के लिए इंजीनियरिंग संदर्भ अनुभाग में रखा जाता है.

नोटः स्टील के तार के व्यास 37.5 मिमी के लिए दिया गया एच मान 7780 के रूप में दर्शाया गया है और अंतिम डेटाशीट जारी करने से पहले इसकी पुष्टि करने के लिए चिह्नित है।

चयन और जांच गाइड

चरण 1: आवश्यक मानक और मॉडल की पुष्टि करें: CB/T 3062-2011 प्रकार C पांच रोलर्स यूनिवर्सल फेयरलीड के साथ ऊपरी रोलर।

चरण 2: रस्सी के प्रकार और आकार की पुष्टि करें: स्टील के तार रस्सी का व्यास, नायलॉन रस्सी का व्यास, रस्सी निर्माण, और क्या फेयरलीड को लंगर लगाने, टोलिंग या प्रतिस्थापन के लिए उपयोग किया जाता है।

चरण 3: रस्सी की दिशा, रस्सी के सापेक्ष कोण, जहाज के किनारे के उद्घाटन, फ्रीबोर्ड डेक की व्यवस्था और जहाज के ड्राइंग द्वारा ऊपरी रोलर की आवश्यकता है या नहीं, इसकी पुष्टि करें।

चरण 4: सीट संरचना, वेल्डेड इंटरफेस, पतवार/गढ़ को सुदृढ़ करना, स्थापना रिक्ति, रोलर हटाने की जगह और रखरखाव पहुंच की पुष्टि करें।

चरण 5: सामग्री की आवश्यकता की पुष्टि करें: सी-एमएन स्टील, कोमल स्टील, स्टेनलेस स्टील, या परियोजना विशिष्ट सामग्री ग्रेड; यदि आवश्यक हो तो शाफ्ट, झाड़ी, रोलर और फ्रेम सामग्री आवंटन की पुष्टि करें।

चरण 6: सतह उपचार, कोटिंग प्रणाली, निरीक्षण के दायरे, एनडीटी आवश्यकता, वर्ग प्रमाणपत्र आवश्यकता, मात्रा, वितरण गंतव्य और आवश्यक वितरण समय की पुष्टि करें।

चरण 7: जीए ड्राइंग, जहाज के किनारे व्यवस्था ड्राइंग, मौजूदा फेयरलीड फोटो, रस्सी पथ स्केच, या प्रतिस्थापन आयाम प्रदान करें यदि उपलब्ध हो।

संरचना

Type C five-roller frame | Three vertical rollers | Two horizontal rollers including upper roller | Shipside seat / welded frame | Rope-contact roller surfaces | Roller shafts and retaining parts | Bulwark / freeboard deck installation interface | Shop primer or specified surface treatment

रस्सी मार्गदर्शन, रोलर और स्थापना के फायदे

• प्रकार सी व्यवस्था कई दिशाओं से रस्सी प्रवेश का मार्गदर्शन करने के लिए तीन ऊर्ध्वाधर रोलर्स और दो क्षैतिज रोलर्स का उपयोग करता है,जो जहाज़ के किनारे के लंगर लगाने या टोलिंग स्टेशनों पर उपयोगी है जहां संचालन के दौरान लाइन दिशा बदल सकती है.
• ऊपरी क्षैतिज रोलर फेयरलीड उद्घाटन के भीतर रस्सी पथ को नियंत्रित करने में मदद करता है और जब पोत की व्यवस्था और लीड कोण सही होते हैं तो गाइड पथ से बाहर रस्सी की सवारी के जोखिम को कम कर सकता है.
• रोलर संपर्क एक स्थिर सतह की तुलना में स्लाइडिंग घर्षण को कम करता है, लेकिन रोलर रोटेशन, शाफ्ट संरेखण, झाड़ी की स्थिति, स्नेहन या असर डिजाइन,और रखरखाव पहुँच वास्तविक सेवा प्रदर्शन के लिए जाँच की जानी चाहिए.
• चिकनी रोलर सतहें और कपड़े पहने रस्सी-संपर्क किनारों स्टील तार रस्सी और नायलॉन रस्सी पर स्थानीय पहनने को कम करने में मदद करते हैं। अंतिम रस्सी जीवन भी रस्सी निर्माण, भार, लाइन कोण, सतह खत्म पर निर्भर करता है,और रखरखाव की स्थिति.
• वेल्डेड सीट और फ्रेम जहाज के किनारे या फ्रीबोर्ड डेक संरचना में रस्सी प्रतिक्रिया बलों का हस्तांतरण; स्थानीय सुदृढीकरण, वेल्ड विवरण,और जहाज के ढक्कन के खुलने की जाँच शिपयार्ड या डिजाइन कार्यालय द्वारा की जानी चाहिए.
• विभिन्न सामग्री विकल्पों पर चर्चा की जा सकती है, लेकिन उत्पादन और प्रमाण पत्र तैयार करने से पहले रोलर, फ्रेम, शाफ्ट, झाड़ी और समर्थन भागों के लिए सटीक सामग्री ग्रेड की पुष्टि की जानी चाहिए।
• परियोजना की आवश्यकता और सहमत निरीक्षण दायरे के अनुसार वर्ग निरीक्षण, सामग्री प्रमाण पत्र, आयामी निरीक्षण, एनडीटी और अतिरिक्त परीक्षण की व्यवस्था की जा सकती है।

कस्टम विशेषताएं

• मानकः CB/T 3062-2011 → उपयोग जब शिपयार्ड, मालिक, या डिजाइन ड्राइंग CB/T रोलर हेड फेयरलीड व्यवस्था निर्दिष्ट करता है।
• प्रकारः जहाज के किनारे रस्सी मार्गदर्शन के लिए ऊपरी रोलर → पांच रोलर सार्वभौमिक फेयरलीड विन्यास के साथ प्रकार सी।
• रोलर व्यवस्थाः 3 ऊर्ध्वाधर + 2 क्षैतिज रोलर → फेयरलीड उद्घाटन के चारों ओर जाने वाली बहु-दिशात्मक रस्सी का समर्थन करता है।
• रस्सी संगतताः स्टील के तार रस्सी 19.568 मिमी / नायलॉन रस्सी 36100 मिमी प्रदान किए गए आंकड़ों से → अंतिम रस्सी चयन को पोत रस्सी व्यवस्था के साथ जांचना चाहिए।
• स्थापनाः जहाज के किनारे/फ्रीबोर्ड डेक/बुलवार सीट → वेल्डेड इंटरफेस, संरचनात्मक सुदृढीकरण, उद्घाटन का आकार और रखरखाव के लिए रिक्त स्थान की पुष्टि की जानी चाहिए।
• सामग्री: सी-एमएन स्टील / कोमल स्टील / स्टेनलेस स्टील → सटीक ग्रेड और घटक आवंटन को उद्धरण से पहले पुष्टि की जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर / पॉलिश / गैल्वेनाइज्ड / अनुकूलित → अंतिम कोटिंग पोत विनिर्देश या ग्राहक की आवश्यकताओं का पालन करती है।
• लोड डेटाः आपूर्ति की गई तालिका में SWL नहीं दिया गया → आधिकारिक मानक तालिका, परियोजना गणना या अनुमोदित ड्राइंग द्वारा पुष्टि होने तक SWL चिह्नित न करें।
• प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → वर्ग प्रमाण पत्र, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, और गवाह निरीक्षण उत्पादन से पहले पुष्टि की जानी चाहिए।

यह कैसे काम करता है

Mooring or towing rope approaches the shipside fairlead → Rope enters between the vertical and horizontal rollers → Rollers rotate and guide the rope path → Upper roller helps keep the rope within the controlled opening → Local reaction force is transferred through the welded seat and shipside structure

आवेदन

Commercial ships | Naval vessels when specified by drawing | Offshore support vessels when approved by project requirement | Shipside mooring stations | Towing rope guide positions | Freeboard deck rope openings | Newbuilding and replacement projects

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: टाइप सी पांच रोलर फेयरलीड और साधारण रोलर फेयरलीड में क्या अंतर है?

A1: प्रकार C तीन ऊर्ध्वाधर रोलर्स और दो क्षैतिज रोलर्स को जोड़ता है, जिसमें एक ऊपरी रोलर्स शामिल है, ताकि रस्सियों को एक नियंत्रित जहाज के दरवाजे के माध्यम से निर्देशित किया जा सके।यह अधिक उपयुक्त है जहां रस्सी पथ भिन्न हो सकता है और पोत ड्राइंग बहु दिशा रस्सी मार्गदर्शन की आवश्यकता है.

Q2: क्या इस फेयरलीड का उपयोग स्टील वायर रस्सी और नायलॉन रस्सी दोनों के लिए किया जा सकता है?

A2: हां, आपूर्ति की गई तालिका में 19.5 से 68 मिमी तक स्टील के तार रस्सी के व्यास और 36 से 100 मिमी तक नायलॉन रस्सी के व्यास की सूची दी गई है। अंतिम चयन में रस्सी निर्माण, रस्सी व्यास,रेखा कोण, डिजाइन भार, रोलर का आकार और जहाज के किनारे की व्यवस्था।

प्रश्न 3: क्या हम आपूर्ति की गई तालिका के आधार पर इस फेयरलीड पर SWL चिह्नित कर सकते हैं?

A3: आपूर्ति की गई तालिका में SWL मान शामिल नहीं हैं, इसलिए SWL को केवल इन आंकड़ों से चिह्नित नहीं किया जाना चाहिए। आधिकारिक मानक तालिका, परियोजना गणना के अनुसार भार चिह्नित की पुष्टि की जानी चाहिए,अनुमोदित चित्र, और उपयोगकर्ता और निर्माता के बीच समझौता।

सीबी/टी 3062 प्रकार सी पांच ट्यूब रोलर्स यूनिवर्सल फेयरलीड्स के ऊपर रोलर जहाज टोलिंग उपकरण के साथ ड्राइंग
