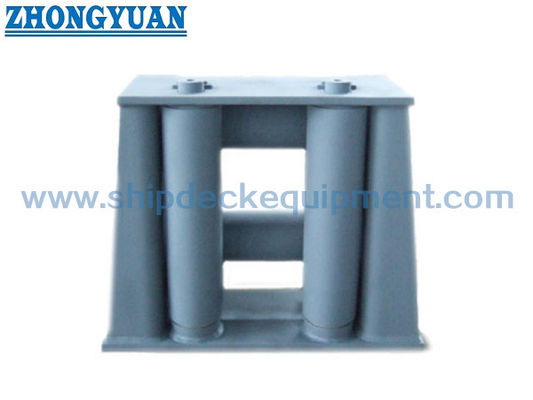

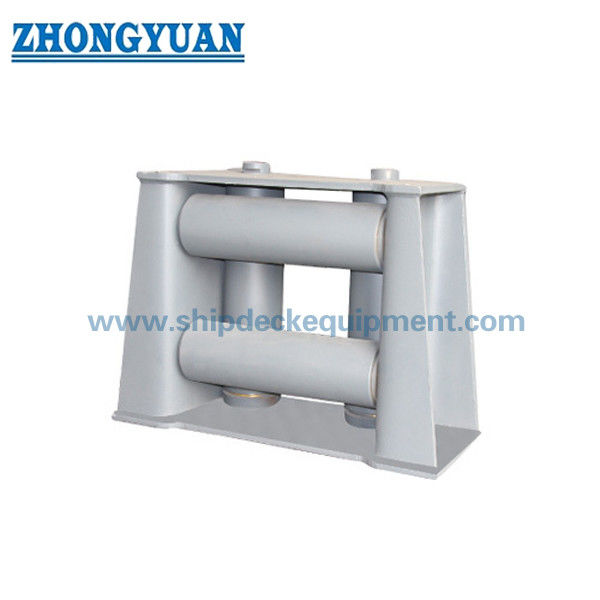

100 ¢ 320 मिमी चार रोलर यूनिवर्सल फेयरलीड CB / T 3062 प्रकार बी जहाज डेक के लिए बहु-दिशात्मक लंगर फेयरलीड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल प्रकार: | टाइप बी | सामग्री: | सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील |
|---|---|---|---|
| मानक: | सीबी/टी*3062-2011 | रोलर नं.: | 4 रोलर्स |
| स्टील केबल व्यास: | 14~44मिमी | नायलॉन रस्सी के व्यास: | 36~100मिमी |
| वज़न: | 112 किग्रा~2441 किग्रा | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | ||
| प्रमुखता देना: | सीबी/टी 3062-2011 चार रोलर फेयरलीड्स,स्टील सीबी/टी 3062-2011 चार रोलर फेयरलीड्स,सीसीएस डेक मूरिंग उपकरण |
||
उत्पाद विवरण
100 ¢ 320 मिमी चार रोलर यूनिवर्सल फेयरलीड CB / T 3062 प्रकार बी जहाज डेक के लिए बहु-दिशात्मक लंगर फेयरलीड
उत्पाद का अवलोकन
CB/T 3062 प्रकार B चार रोलर सार्वभौमिक फेयरलीड को जहाज के डेक पर बहु-दिशात्मक लंगर रस्सी मार्गदर्शन के लिए डिज़ाइन किया गया है।
संरचना में दो ऊर्ध्वाधर और दो क्षैतिज रोलर्स होते हैं, जो लोड वितरण में सुधार के साथ चार दिशाओं से रस्सी मार्गदर्शन की अनुमति देते हैं।
यह जटिल लंगर लगाने की स्थितियों के लिए उपयुक्त है जहां रस्सी की दिशा भिन्न होती है, जिससे रस्सी के पहनने में कमी आती है और स्थिर संचालन होता है।
इंजीनियरिंग इनसाइट (इस डिजाइन का कारण)
बहु-दिशात्मक लंगर लगाने की स्थिति में, रस्सी भार समान रूप से वितरित नहीं होता है।
चार रोलर विन्यास कई संपर्क बिंदुओं पर भार वितरित करता है, स्थानीय तनाव को कम करता है और सुरक्षा में सुधार करता है।
यह डिजाइन रस्सी के झुकने और घर्षण को भी कम करता है, सेवा जीवन को बढ़ाता है।
त्वरित विनिर्देश
रोलर कॉन्फ़िगरेशनः 4 रोलर (2 ऊर्ध्वाधर + 2 क्षैतिज) → बहु-दिशात्मक मार्गदर्शन
रोलर व्यास रेंजः 100×320 मिमी → रस्सी संगतता
SWL रेंजः 54-533 kN → लोड संदर्भ
रस्सी प्रकारः स्टील तार / नायलॉन / सिंथेटिक → व्यापक अनुप्रयोग
सामग्री: कास्टिंग स्टील / सी-एमएन स्टील → संरचनात्मक शक्ति
सतह उपचारः Sa2.5 + एपॉक्सी कोटिंग → संक्षारण प्रतिरोध
मानकः CB/T 3062-2011 → उद्योग अनुपालन
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
मुख्य तकनीकी मापदंड (SWL और आकार)
| नाममात्र आकार |
इस्पात तार रस्सी दीया. |
नायलॉन रस्सी | SWL (KN) |
बी | बी1 | बी2 | D | H | H1 | L | L1 | L2 | L3 | t | वजन (किलोग्राम) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
इंजीनियरिंग सत्यापन और परीक्षण
संरचनात्मक शक्ति और भार वितरण को सत्यापित करने के लिए परिमित तत्व विश्लेषण (एफईए) किया जाता है।
एसडब्ल्यूएल प्रदर्शन को मान्य करने के लिए इसी तरह के उत्पादों पर भार परीक्षण किया गया है।
डिजाइन और निर्माण वर्गीकरण समाज की आवश्यकताओं के अनुरूप है।
संरचना
ऊपरी रोलर नीचे क्षैतिज रोलर ऊर्ध्वाधर रोलर पिन शाफ्ट झाड़ी असर फ्रेम संरचना
फेयरलीड प्रकार की तुलना
3 रोलर फेयरलीड → मध्यम भार के लिए मानक दिशात्मक मार्गदर्शन
4 रोलर फेयरलीड → बेहतर भार वितरण और कम रस्सी तनाव के साथ बहु-दिशात्मक मार्गदर्शन
ओपन टाइप फेयरलीड → लचीला रस्सी प्रवेश, रस्सी के परिवर्तनीय कोणों के लिए उपयुक्त
बंद प्रकार फेयरलीड → नियंत्रित रस्सी पथ, लोड के तहत रस्सी भागने से रोकता है
चयन युक्तियाँः
जटिल लंगर की स्थिति या बहु-दिशात्मक रस्सी के तारों के लिए, 4 रोलर फेयरलीड की सिफारिश की जाती है।
सुनिश्चित नहीं है कि कौन सा फेयरलीड प्रकार आपके पोत के अनुरूप है?
हमसे संपर्क करें हम आपके रस्सी के आकार, भार और कार्य स्थितियों के आधार पर सही विन्यास की सिफारिश करेंगे।
संरचनात्मक अनुकूलन
अनुकूलित स्नेहन प्रणाली सुचारू घूर्णन और दीर्घकालिक संचालन सुनिश्चित करती है।
बुश असर डिजाइन पहनने के प्रतिरोध और भार हस्तांतरण दक्षता में सुधार करता है।
पिन शाफ्ट को मुख्य भार-रक्षक घटक के रूप में डिज़ाइन किया गया है।
सामग्री और सतह विकल्प
रोलर्स को पूर्ण स्टेनलेस स्टील या जंग प्रतिरोध के लिए स्टेनलेस स्टील क्लैडिंग में निर्मित किया जा सकता है।
रस्सी के पहनने को कम करने के लिए रोलर्स में सिंथेटिक सामग्री की सुरक्षा परत जोड़ी जा सकती है।
जमीन की चिकनी सतह रस्सी की रक्षा करती है और सेवा जीवन में सुधार करती है।
चयन मार्गदर्शिका
चरण 1 रोलर आकार चुनें → रस्सी व्यास के आधार पर
चरण 2 रस्सी के प्रकार की पुष्टि करें → स्टील तार / सिंथेटिक
चरण 3 रस्सी की दिशा की पुष्टि करें → बहु-दिशात्मक आवश्यकता
चरण 4 ️ लोड आवश्यकता की पुष्टि → संदर्भ SWL
चरण 5 ️ स्थापना स्थान → डेक की स्थिति की पुष्टि करें
सही आकार या भार का चयन करने में सहायता चाहिए? इंजीनियरिंग सहायता के लिए हमसे संपर्क करें.
कस्टम विशेषताएं
चार रोलर संरचना → बहु दिशा नियंत्रण
एफईए सत्यापित डिजाइन → विश्वसनीय शक्ति
परीक्षण किया गया SWL → सिद्ध प्रदर्शन
झाड़ी असर → चिकनी घूर्णन
संक्षारण प्रतिरोधी विकल्प → विस्तारित सेवा जीवन
पूछताछ मार्गदर्शिका
कृपया रस्सी का व्यास, रस्सी का प्रकार, आवश्यक भार, स्थापना की स्थिति और प्रमाणन की आवश्यकता बताएं।
क्या आपको यकीन नहीं है कि आपका जहाज किस मॉडल के लिए उपयुक्त है?
यह कैसे काम करता है
रस्सी कई रोलर्स के माध्यम से गुजरती है, घर्षण और पहनने को कम करते हुए भार और मार्गदर्शन दिशा वितरित करती है।
आवेदन
जहाज़ की लंगर लगाना ∙ टग ऑपरेशन ∙ अपतटीय सहायता जहाज ∙ बहु-दिशात्मक रस्सी मार्गदर्शन
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
चित्र और तस्वीरें
सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें उपलब्ध
आदेश
MOQ: 1 यूनिट -- वितरणः 30 ¢ 60 दिन -- अनुकूलन उपलब्ध है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: चार रोलर फेयरलीड का उपयोग क्यों करें?
उत्तरः बहु-दिशात्मक भार वितरण और कम रस्सी पहनने के लिए।
प्रश्न 2: शक्ति की पुष्टि कैसे की जाती है?
उत्तर: एफईए विश्लेषण और भार परीक्षण के माध्यम से।
Q3: रोलर्स को अनुकूलित किया जा सकता है?
उत्तर: हाँ, स्टेनलेस स्टील या सिंथेटिक सुरक्षा विकल्प उपलब्ध हैं।
