SHP Mooring Fiber Rope Reel CB/T 498-1995 मानक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
| दस्तावेज: | Marine Rope Reel Manual Dri...92.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी, आदि |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| Applicable Diameter: | 28~72mm | Drum Storage Capacity of Steel Wire Length: | 110~220m |
|---|---|---|---|
| Foot Bolts Quantity: | 8~12 | Material: | 304, 316L Stainless Steel, Polished Stainless Steel, Mild Steel |
| प्रमुखता देना: | लंगर लगाने के लिए फाइबर रस्सी तार रील |
||
उत्पाद विवरण

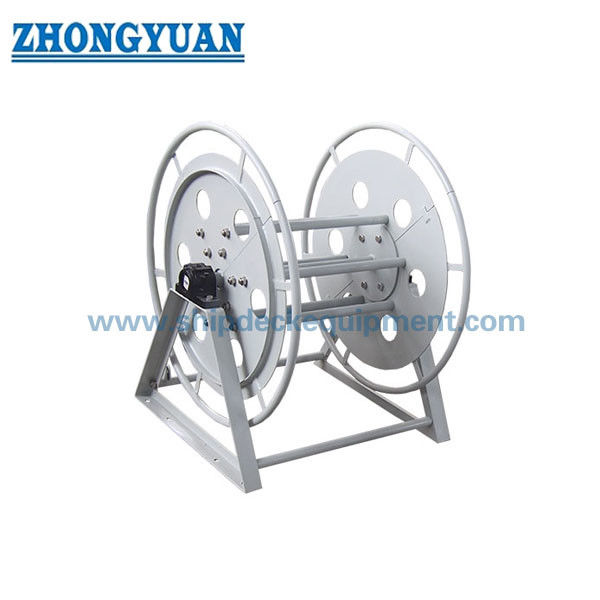

जहाज की लंगर लगाना फाइबर रस्सी रीलCB/T 498-1995 मानक
विवरण:
जहाज के लंगर लगाने के लिए फाइबर रस्सी रील को सीबी/टी 498-1995 मानक के अनुसार डिजाइन किया गया है। इस समुद्री रील का उपयोग सिंथेटिक फाइबर रस्सी को स्टोर करने के लिए किया जाता है। यह हल्का है और दो चालक दल द्वारा संचालित किया जा सकता है,
मुख्य तकनीकी विनिर्देश:
1. सिंथेटिक फाइबर रस्सी के भंडारण के लिए लागू
2नौ अलग-अलग स्पेक्स
3लागू व्यासः 28 ~ 72 मिमी;
4स्टील तार की लंबाईः 110~220 मीटर;
5. फुट बोल्ट मात्राः 8~12;
6सामग्री: 304, 316L स्टेनलेस स्टील, पॉलिश स्टेनलेस स्टील, हल्के स्टील।
7. चिकनी सतह बिना बुर, दरारें, तेज कोनों आदि के
8. शाफ्ट चिकनाई;
9Sa2.5 रेत उड़ाकर और विरोधी संक्षारक एपॉक्सी पेंटिंग;
11ग्राहक की विशेष आवश्यकताओं को पूरा करना;
मुख्य तकनीकी मापदंडः
| प्रकार | फाइबर का तार |
ड्रम क्षमता | D | डी1 | डी2 | L | L1 | बी | बी1 | H | बोल्ट डाय. (मिमी) |
बोल्ट की मात्रा | b | बी2 | वजन (किलो) |
| 30 | 28 से 30 | 140~220 | 190 | 650 | 820 | 750 | 930 | 650 | 630 | 520 | एम16 | 8 | 40 | 190 | 85.1 |
| 34 | 32 से 34 | 160~220 | 190 | 650 | 820 | 860 | 1046 | 650 | 630 | 520 | 89.1 | ||||
| 38 | 36~38 | 170~220 | 190 | 650 | 820 | 880 | 1056 | 650 | 630 | 520 | 93.1 | ||||
| 42 | 40~42 | 170~220 | 255 | 810 | 980 | 850 | 1056 | 820 | 650 | 575 | 10 | 185 | 118.5 | ||
| 46 | 44~46 | 180~220 | 255 | 810 | 980 | 930 | 1126 | 820 | 650 | 575 | 122.5 | ||||
| 50 | 48 से 50 | 180~220 | 325 | 970 | 1140 | 910 | 1108 | 980 | 800 | 655 | 225 | 140.3 | |||
| 54 | 52 से 54 | 190~220 | 325 | 970 | 1140 | 930 | 1128 | 980 | 800 | 655 | 145.3 | ||||
| 60 | 56~60 | 190~220 | 405 | 1150 | 1320 | 905 | 1108 | 1140 | 880 | 745 | 12 | 212 | 182.6 | ||
| 72 | 64~70~72 | 200~220 | 490 | 1330 | 1500 | 920 | 1132 | 1310 | 1030 | 830 | 246 | 216.1 |
रेखाचित्रCB/T 498-1995 लंगर लगाने के लिए फाइबर रस्सी तार रील जहाज डेक उपकरण
