डिकिंग प्लेट के साथ एल्यूमीनियम किनारे गलियारा∙ आईएसओ 7061 जहाज से किनारे तक पहुँच के लिए प्रकार ए

एल्यूमीनियम शोर गैंगवे डेकिंग प्लेट के साथ | जहाज से तट तक पहुंच के लिए आईएसओ 7061 टाइप ए

उत्पाद अवलोकन

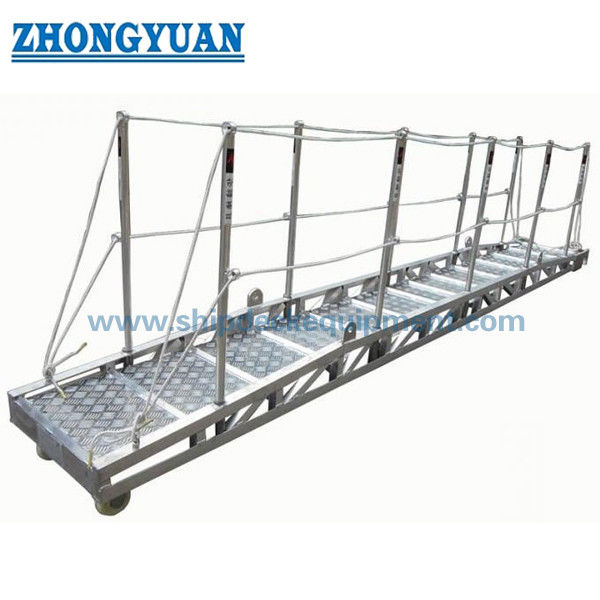

आईएसओ 7061 टाइप ए एल्यूमीनियम शोर गैंगवे एक पोर्टेबल जहाज एक्सेस ब्रिज है जिसमें डेकिंग प्लेट और एंटी-स्लिप स्टेप्स हैं। यह मुख्य रूप से जहाज के चालक दल के लिए जहाज से तट तक पहुंच प्रदान करने के लिए जहाज पर ले जाया जाता है और अनुकूल परिस्थितियों में जहाजों के बीच भी इसका उपयोग किया जा सकता है। टाइप ए चलने वाली सतह क्षैतिज सेवा या क्षैतिज से 30 डिग्री के झुकाव के लिए अभिप्रेत है; यह पहिएदार यातायात जैसे लोड किए गए ट्रॉलियों के लिए अभिप्रेत नहीं है।

आईएसओ 7061:2024 वर्तमान चौथा संस्करण है और आईएसओ 7061:2015 को प्रतिस्थापित करता है। अद्यतन संस्करण डेकिंग-प्लेट कॉन्फ़िगरेशन के रूप में टाइप ए को बरकरार रखता है और झुकाव शब्दावली, परीक्षण विधियों और अंकन आवश्यकताओं को संशोधित करता है। हैंडलिंग और भंडारण की जरूरतों के अनुसार एक-खंड या दो-खंड वाले शरीर पर विचार किया जा सकता है, जबकि अंतिम चयन को गैंगवे की लंबाई, जहाज-किनारे की सुरक्षा, तट-अंत समर्थन, फ्रीबोर्ड और ज्वारीय सीमा, हैंडरेल व्यवस्था, परीक्षण का दायरा और अनुमोदन आवश्यकताओं की पुष्टि करनी चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: टाइप ए डेकिंग प्लेट एल्यूमीनियम शोर गैंगवे → जहाज पहुंच के लिए एंटी-स्लिप स्टेप्स के साथ निरंतर चलने वाली सतह।
• मानक संस्करण: आईएसओ 7061:2024 → वर्तमान चौथा संस्करण; आईएसओ 7061:2015 वापस ले लिया गया है और केवल अनुबंध के अनुसार निर्दिष्ट होने पर ही इसका उपयोग किया जाना चाहिए।
• संचालन झुकाव: क्षैतिज से 0° से 30° → टाइप ए चयन की पुष्टि की गई संचालन-कोण सीमा के भीतर रहना चाहिए।
• नाममात्र लंबाई: 2 मीटर से 9 मीटर 0.5 मीटर की वृद्धि में, और 9 मीटर से ऊपर 1 मीटर की वृद्धि में → वास्तविक आपूर्ति की गई लंबाई और परिवहन व्यवस्था की पुष्टि की जानी है।
• स्पष्ट चौड़ाई: 600 मिमी → आपूर्ति किए गए तकनीकी डेटा के आधार पर कॉम्पैक्ट ऑनबोर्ड एक्सेस चौड़ाई।
• डेकिंग और स्टेप्स: 300-400 मिमी की दूरी पर एंटी-स्लिप स्टेप्स वाली डेकिंग प्लेट → गैंगवे के झुके होने पर पैर जमाने का समर्थन करता है।
• गार्डिंग व्यवस्था: कम से कम 1,000 मिमी ऊंचा हैंडरेल, दो मध्यवर्ती गाइड, और अधिकतम 1,500 मिमी अंतराल पर स्टैंचियन → गिरने से सुरक्षा ज्यामिति को अनुमोदित ड्राइंग पर पुष्टि की जानी है।
• डिजाइन आधार: प्रत्येक स्टेप पर 735 एन एल्यूमीनियम मिश्र धातु के 0.2% प्रूफ स्ट्रेस पर 2 के सुरक्षा कारक के साथ → चयनित आईएसओ संस्करण और अनुमोदन दायरे के मुकाबले मूल्यों को सत्यापित किया जाना है।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: आईएसओ 7061 टाइप ए डेकिंग प्लेट गैंगवे और आवश्यक मानक संस्करण की पुष्टि करें; आईएसओ 7061:2024 वर्तमान संस्करण है।

चरण 2: आवश्यक समग्र लंबाई, जहाज फ्रीबोर्ड, अपेक्षित ज्वारीय भिन्नता, तट लैंडिंग स्तर, और अधिकतम संचालन झुकाव प्रदान करें।

चरण 3: एक-खंड या दो-खंड निर्माण, हटाने योग्य कनेक्शन डिजाइन, ऑनबोर्ड भंडारण स्थिति, हैंडलिंग विधि, और उपलब्ध उठाने वाले बिंदुओं की पुष्टि करें।

चरण 4: जहाज-किनारे एंटी-स्लिप सुरक्षा भाग, तट-अंत रोलर या पहिया व्यवस्था, सहायक इंटरफ़ेस, और किसी भी सुरक्षा-नेट अटैचमेंट आवश्यकता की पुष्टि करें।

चरण 5: एल्यूमीनियम मिश्र धातु और टेम्पर, वेल्डिंग आवश्यकता, एनोडाइजिंग विनिर्देश, हैंडरेल प्रकार, रस्सी सामग्री या कठोर गाइड विकल्प, और अंकन विवरण की पुष्टि करें।

चरण 6: मात्रा, जहाज का प्रकार, ध्वज / वर्ग / ईयू मेड आवश्यकता, निरीक्षण और परीक्षण का दायरा, वितरण गंतव्य, आवश्यक वितरण समय, और चित्र या तस्वीरें यदि उपलब्ध हों, बताएं।

संरचना

एल्यूमीनियम साइड फ्रेम | क्रॉस-मेंबर | डेकिंग प्लेट | एंटी-स्लिप स्टेप्स | स्टैंचियन | हैंडरेल और दो मध्यवर्ती गाइड | ऊपरी एंटी-स्लिप सुरक्षा भाग | तट-अंत रोलर या पहिए | लिफ्टिंग लग्स | वैकल्पिक हटाने योग्य दो-खंड कनेक्शन

डिजाइन, सुरक्षा और विनिर्माण लाभ

• टाइप ए में एंटी-स्लिप स्टेप्स वाली डेकिंग प्लेट का उपयोग किया जाता है, जो एक निरंतर चलने वाली सतह प्रदान करती है जबकि पुष्टि की गई 30° झुकाव तक संचालन के लिए परिभाषित फुट-ग्रिप पॉइंट बनाए रखती है।
• साइड फ्रेम मुख्य अनुदैर्ध्य शक्ति सदस्य के रूप में कार्य करते हैं, जबकि क्रॉस-मेंबर डेकिंग का समर्थन करते हैं और गैंगवे की चौड़ाई बनाए रखते हैं; मिश्र धातु, अनुभाग आकार, वेल्ड विवरण, और प्रूफ-स्ट्रेस आधार अनुमोदित डिजाइन का पालन करना चाहिए।
• ऊपरी एंटी-स्लिप सुरक्षा भाग को अनपेक्षित गति को कम करने के लिए जहाज पर संरचना को संलग्न करना चाहिए, जबकि तट-अंत रोलर या पहिए लैंडिंग की स्थिति बदलने पर नियंत्रित सापेक्ष गति की अनुमति देते हैं।
• स्टैंचियन, हैंडरेल, और दो मध्यवर्ती गाइड साइड गार्डिंग सिस्टम बनाते हैं। कनेक्शन सुरक्षा, तनाव, तह या हटाने योग्य सुविधाएँ, और भंडारण की स्थिति का निरीक्षण के दौरान जांच की जानी चाहिए।
• एक-खंड निर्माण संयुक्त इंटरफेस को कम करता है; दो-खंड व्यवस्था ऑनबोर्ड हैंडलिंग और भंडारण में सुधार कर सकती है लेकिन इसके लिए सत्यापित शक्ति और असेंबली नियंत्रण के साथ सकारात्मक रूप से सुरक्षित हटाने योग्य कनेक्शन की आवश्यकता होती है।
• एल्यूमीनियम तुलनीय स्टील एक्सेस संरचनाओं की तुलना में हैंडलिंग वजन को कम करता है, जबकि निर्माण गुणवत्ता पुष्टि की गई मिश्र धातु टेम्पर, वेल्डिंग प्रक्रिया, विरूपण नियंत्रण, चिकनी किनारों, और जहां आवश्यक हो, भिन्न-धातु फिटिंग से अलगाव पर निर्भर करती है।
• आईएसओ 7061:2024 परीक्षण विधियों और अंकन संरेखण को अद्यतन करता है। लोड परीक्षण, पहचान, सुरक्षित-उपयोग अंकन, और प्रलेखन को मानक आपूर्ति के रूप में मानने के बजाय निरीक्षण और अनुमोदन योजना में परिभाषित किया जाना चाहिए।
• एसओएलएएस-विनियमित प्रतिष्ठानों के लिए, ऑनबोर्ड व्यवस्था, निरीक्षण, रखरखाव, सुरक्षित-लोडिंग प्रतिबंध, और सहायक तार या फिटिंग को ध्वज-राज्य, वर्ग, और लागू आईएमओ आवश्यकताओं का पालन करना चाहिए।

कस्टम विशेषताएँ

• मानक: आईएसओ 7061:2024 → एल्यूमीनियम शोर गैंगवे के लिए वर्तमान संस्करण; परियोजना प्रतिस्थापन कार्य के लिए एक विरासत संस्करण निर्दिष्ट कर सकती है।
• प्रकार: टाइप ए डेकिंग प्लेट गैंगवे → क्षैतिज सेवा या क्षैतिज से 30° तक झुकाव के लिए।
• नाममात्र लंबाई: 2-9 मीटर 0.5 मीटर की वृद्धि में; 9 मीटर से ऊपर 1 मीटर की वृद्धि में → वास्तविक निर्माण और परिवहन लंबाई की पुष्टि करें।
• स्पष्ट चौड़ाई: 600 मिमी → आपूर्ति किए गए डेटा के आधार पर और अनुमोदित ड्राइंग पुष्टि के अधीन।
• बॉडी कॉन्फ़िगरेशन: एक खंड / दो खंड → भंडारण, हैंडलिंग, और ऑनबोर्ड परिनियोजन आवश्यकताओं के अनुसार चुनें।
• गार्ड रेल: हैंडरेल प्लस दो मध्यवर्ती गाइड → रस्सी या कठोर एल्यूमीनियम व्यवस्था निर्दिष्ट की जानी है।
• सतह उपचार: एनोडिक ऑक्सीकरण → कोटिंग मोटाई, रंग, और उपचार मानक की पुष्टि की जानी है।
• अनुमोदन दायरा: परियोजना आवश्यकता के अनुसार → वर्ग, ध्वज, ईयू मेड, परीक्षण, और प्रमाण पत्र का दायरा कोटेशन से पहले सहमत होना चाहिए।

यह कैसे काम करता है

जहाज-किनारे सुरक्षा भाग जहाज के समर्थन को संलग्न करता है → तट-अंत रोलर या पहिए लैंडिंग क्षेत्र पर टिके रहते हैं → डेकिंग प्लेट और एंटी-स्लिप स्टेप्स चलने का मार्ग प्रदान करते हैं → साइड फ्रेम और क्रॉस-मेंबर लागू एक्सेस लोड ले जाते हैं → हैंडरेल और मध्यवर्ती गाइड साइड सुरक्षा प्रदान करते हैं → उपयोग के बाद गैंगवे का निरीक्षण, पुनर्प्राप्त और संग्रहीत किया जाता है

अनुप्रयोग

व्यापारिक जहाज | कार्गो जहाज | टैंकर | बल्क कैरियर | कंटेनर जहाज | वर्कबोट | नई निर्माण परियोजनाएं | प्रतिस्थापन शोर गैंगवे | अनुकूल परिस्थितियों में जहाज से जहाज तक पहुंच

प्रमाणन और लाभ

लागू ध्वज-राज्य, वर्गीकरण समाज, ईयू समुद्री-उपकरण, और परियोजना आवश्यकताओं के अनुसार प्रमाण पत्र और अनुमोदन की व्यवस्था की जा सकती है। ईयू मेड / ईसी प्रकार अनुमोदन और वर्ग प्रमाणन मानक आपूर्ति के रूप में नहीं माने जाते हैं और अनुमोदित उत्पाद विन्यास, परीक्षण, अधिसूचित-निकाय या वर्ग की भागीदारी, और सहमत आदेश के दायरे के अधीन रहते हैं।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: एक नए गैंगवे के लिए कौन सा आईएसओ 7061 संस्करण निर्दिष्ट किया जाना चाहिए?

ए 1: आईएसओ 7061:2024 वर्तमान चौथा संस्करण है और आईएसओ 7061:2015 को प्रतिस्थापित करता है। 2024 संस्करण को सामान्य रूप से नई कोटेशन के लिए उपयोग किया जाना चाहिए, जबकि एक विरासत संस्करण केवल तभी बनाए रखा जाना चाहिए जब किसी मौजूदा जहाज ड्राइंग या अनुबंध द्वारा आवश्यक हो।

प्रश्न 2: क्या टाइप ए गैंगवे का उपयोग 30° से ऊपर या लोड किए गए ट्रॉलियों के लिए किया जा सकता है?

ए 2: टाइप ए क्षैतिज उपयोग या क्षैतिज से 30° तक झुकाव के लिए डेकिंग-प्लेट कॉन्फ़िगरेशन है। यह पहिएदार यातायात जैसे लोड किए गए ट्रॉलियों के लिए अभिप्रेत नहीं है। उच्च संचालन कोण या पहिएदार भार के लिए एक अलग से चयनित और अनुमोदित एक्सेस व्यवस्था की आवश्यकता होती है।

प्रश्न 3: कोटेशन से पहले कौन सी जानकारी आवश्यक है?

ए 3: समग्र लंबाई, फ्रीबोर्ड और ज्वारीय सीमा, अधिकतम झुकाव, एक- या दो-खंड आवश्यकता, जहाज-किनारे और तट-अंत समर्थन विवरण, भंडारण व्यवस्था, एल्यूमीनियम मिश्र धातु, हैंडरेल प्रकार, सतह उपचार, परीक्षण और प्रमाण पत्र का दायरा, मात्रा, गंतव्य, वितरण समय, और एक स्थापना ड्राइंग या फोटो प्रदान करें।
