आईएसओ 5894 प्रकार डीओ मल्टी बोल्ट मैनहोल रिकेस्ड टॉप कवर मरीन आउटफिटिंग के साथ:
उत्पाद विवरण:
| दस्तावेज: | Marine manhole cover CBT 43...14.pdf |
|
विस्तार जानकारी |
|||
| मानक: | बीएस आईएसओ 5894: 2018/ जीबी 11628 | प्रकार: | करना |
|---|---|---|---|
| सामग्री: | हल्के स्टील, स्टेनलेस स्टील | पाल बांधने की रस्सी: | तेल, समुद्री पानी और ताजे पानी के साथ उपयुक्त; एस्बेस्टोस से मुक्त |
| बोल्ट और नट: | M20, स्टेनलेस स्टील, कांस्य, पीतल | परीक्षण: | हाइड्रोलिक दबाव परीक्षण |
| आयाम: | मानक या अनुकूलित के रूप में, ग्राहक की ड्राइंग के रूप में | आवेदन का प्रकार: | पानी-तंग, तेल तंग |
| सतह उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, पॉलिश, जस्ती, अनुकूलित सतह उपचार उपलब्ध | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना |
| प्रमुखता देना: | आईएसओ 5894 समुद्री मैनहोल,एम 20 बोल्ट समुद्री मैनहोल कवर,एम 20 नट समुद्री मैनहोल; |
||
उत्पाद विवरण
आईएसओ 5894 प्रकार डीओ बहु बोल्ट म्यानहोल के साथ समाहित शीर्ष कवर
विवरण:
जहाजों के लिए एक प्रकार का ए मैनहोल कवर है। इस कवर का आकार एक लंबा सर्कल है। यह कोमिंग के साथ एक प्रकार का कवर है। इसे उठाया जा सकता है। यह IS05892 और CB/T19-2001 के मानक को पूरा करता है।यह इस्पात से बना है और विभिन्न जहाजों के लिए इस्तेमाल किया जा सकता हैयदि आप हमारे उत्पादों में रुचि रखते हैं, तो कृपया अधिक जानकारी के लिए हमसे संपर्क करें।
मुख्य तकनीकी विनिर्देश:
- मानकः बीएस आईएसओ 5894:2018/ जीबी 11628
- प्रकार: डीओ,
- सामग्री: हल्के स्टील, स्टेनलेस स्टील,
- गास्केट: तेल, समुद्री जल और मीठे पानी के साथ उपयुक्त; एस्बेस्टस से मुक्त;
- बोल्ट और नट्स: एम20, स्टेनलेस स्टील, कांस्य, पीतल;
- परीक्षणः हाइड्रोलिक दबाव परीक्षण,
- आयामः मानक या अनुकूलित के रूप में, ग्राहक के चित्र के रूप में,
- अनुप्रयोग प्रकारः पानी के लिए प्रतिरोधी, तेल के लिए प्रतिरोधी
- सतह उपचारः S2.5 के लिए रेत झड़ने + epoxy दुकान प्राइमर की एक परत, पॉलिश, जस्ती, अनुकूलित सतह उपचार उपलब्ध है।
- वर्गीकरण प्रमाणपत्रः सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए।
मुख्य तकनीकी मापदंडः
| नाममात्र आकार l1 × b1 |
l2 | b2 | l3 | b3 | l4 | b4 | t | फास्टनर व्यास |
फास्टनर संख्या |
| 450×350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | एम20 | 16 |
| 600×400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600×450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800×600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
नोट 1 t न्यूनतम मोटाई के लिए है, तालिका में नहीं दिखाए गए मोटाई बिल्डर के अनुसार डिजाइन किया जा सकता है अभ्यास करना |
|||||||||
| कुंजी | ||||||
| 1 | कोमिंग प्लेट | 4 | कवर | 7 | प्लेट रिंग | 9 चिह्न |
| 2 | गास्केट | 5 | शीर्ष आवरण | 8 | सिकुड़ने वाले बोल्ट | 10 जैकिंग-अप बोल्ट, 2 x M20 |
| 3 | संभाल | 6 | संभाल | |||
वेल्ड का आकार और विवरण मान्यता प्राप्त औद्योगिक मानक को पूरा करना चाहिए।
कोष्ठक में दिए गए आयाम () को समायोजित किया जा सकता है। कोष्ठक में दिए गए आयामों का चयन करते समय नट सहित कवर का शीर्ष फ्लश सतह से बाहर नहीं निकलना चाहिए।
नोट 1'1 x b1 एक साफ जगह है।
नोट 2 यदि उपयुक्त हो तो उपयोगकर्ता द्वारा 2 x M20 जैकिंग अप बोल्ट चुने जा सकते हैं।

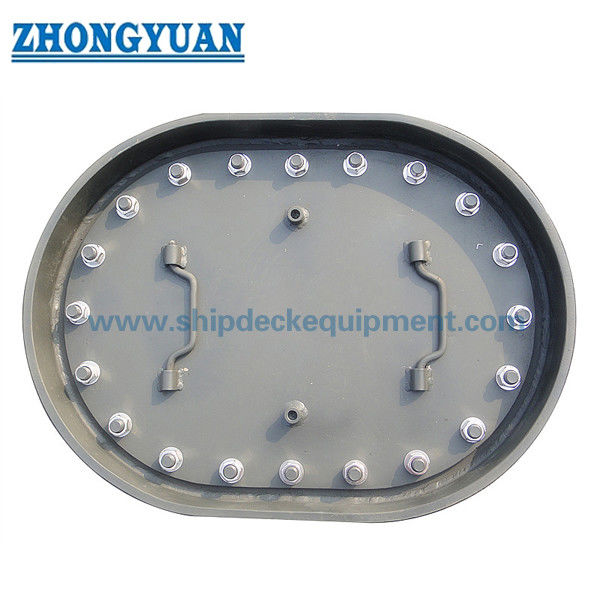

आईएसओ 5894 प्रकार डीओ मल्टी बोल्ट्स मैनहोल का चित्र जिसमें अंतर्निहित शीर्ष कवर समुद्री उपकरण है
