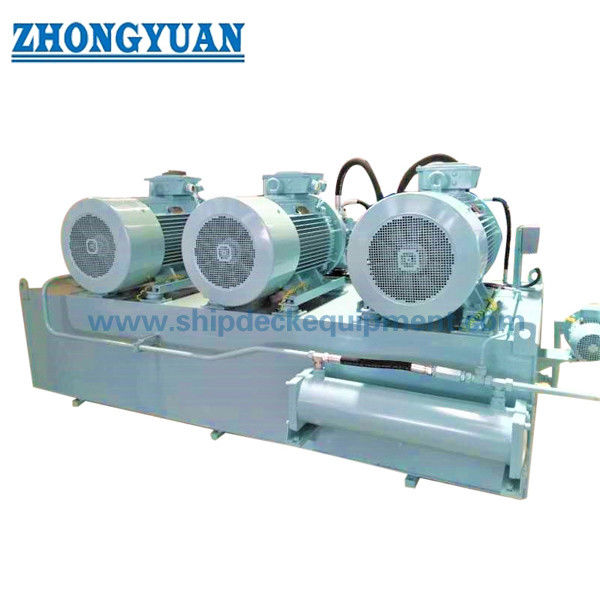

स्प्लिट बार्ज बॉटम डोर हाइड्रोलिक पावर यूनिट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी, आदि |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| कक्षा प्रमाणपत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना, आदि | काम का दबाव: | 32MPa, अधिकतम 42MPa |
|---|---|---|---|
| स्थापित विद्युत्: | 22 किलोवाट | ||
| प्रमुखता देना: | 22kw हाइड्रोलिक पावर पैक सिस्टम,32MPa हाइड्रोलिक पावर पैक सिस्टम,30hp हाइड्रोलिक पैक यूनिट |
||
उत्पाद विवरण
स्प्लिट बार्ज बॉटम डोर हाइड्रोलिक पावर यूनिट
विवरण
स्प्लिट बार्ज बॉटम डोर हाइड्रोलिक पावर यूनिट का उपयोग ओपन-बॉडी सिलेंडर और अन्य विशेष-उद्देश्य वाले हाइड्रोलिक सिलेंडर को चलाने के लिए किया जाता है।यह हाइड्रोलिक प्रणाली हाइड्रोलिक पंप, नियंत्रण वाल्व समूह, अंतर वाल्व समूह, हाइड्रोलिक तेल सिलेंडर दबाव बनाए रखने वाले वाल्व समूह, हाइड्रोलिक तेल सिलेंडर अधिभार वाल्व समूह, हाइड्रोलिक तेल सिलेंडर, आदि से बना है। यह सुनिश्चित करने के लिए कि तकनीकी प्रदर्शन और कार्य तेल सिलेंडर सर्वोत्तम परिणाम प्राप्त कर सकता है, सिस्टम को एक खुले निरंतर बिजली पंप द्वारा नियंत्रित किया जाता है, और प्रमुख घटक आयातित वाल्व होते हैं।सिस्टम में मुख्य रूप से दो (एक काम करने वाला, एक स्टैंडबाय) 11kW मोटर चालित हाइड्रोलिक पंप होता है जो दबाव तेल प्रदान करता है, और संबंधित हाइड्रोलिक कंट्रोल वाल्व सिलेंडर को शरीर को खोलने और बंद करने के लिए ड्राइव करता है।इसके अलावा, सिलेंडर दबाव धारण, अधिभार, अंतर और विरोधी गुहिकायन के लिए वाल्व ब्लॉक से लैस हैं।
मुख्य तकनीकी विनिर्देश:
क्लास सर्टिफिकेट: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना, आदि।
1. हाइड्रोलिक सिस्टम का काम करने का दबाव लगभग 32MPa है, और अधिकतम दबाव 42MPa पर सेट है।
2. फ्यूल टैंक की क्षमता 1500 लीटर है।
सिस्टम की कुल स्थापित शक्ति लगभग 22 kW है।
3. प्रत्येक सिलेंडर के मुख्य दबाव पैरामीटर
| सिलेंडर | डिज़ाइन का दबाव | काम का दबाव | |
| 3.1 | खुला शरीर सिलेंडर | 42एमपीए | 32MPa |
4. गणना
2. हाइड्रोलिक सिस्टम आपूर्ति सामग्री (जहाज का एक सेट)
1) हाइड्रोलिक पावर स्टेशन, जिसमें शामिल हैं:
1.1 एक मुख्य ईंधन टैंक असेंबली, 1500L, जिसमें शामिल हैं:
ए) तरल स्तर गेज, तेल तापमान गेज, एयर फिल्टर, हीटर, आदि;
बी) रिटर्न ऑयल फिल्टर में क्लोजिंग डिस्प्ले और अलार्म है;
ग) उच्च तापमान अलार्म, तरल स्तर अलार्म;
1.2 मोटर पंप सेट + दबाव नियंत्रण वाल्व सेट (2x11kW मोटर + 20YC पंप) 2 सेट
2) नियंत्रण वाल्व समूह, निम्नलिखित एक्चुएटर क्रियाओं को नियंत्रित करें:
2.1 खुला शरीर सिलेंडर 2
सभी मध्यवर्ती पाइपलाइन स्टील पाइप और कनेक्टिंग होसेस निर्माता द्वारा शिपयार्ड द्वारा प्रदान किए गए तकनीकी विनिर्देशों के साथ प्रदान किए जाएंगे।
हाइड्रोलिक सिस्टम घटकों की सूची इस प्रकार है:
| एस/एन | मात्रा | नाम | नमूना | उत्पत्ति का स्थान |
| 1 | - | मुख्य ईंधन टैंक समूह | ||
| 1.01 | 1 | 1500 लीटर कार्बन स्टील ईंधन टैंक | एल-1 500 | शंघाई |
| 1.02 | 1 | ईंधन टैंक टोपी | AB40-19/580A-AL/M | चीन |
| 1.03 | 1 | तेल स्तर संकेतक | AB31-23/C1950 | भोर |
| 1.04 | 2 | वाल्व बंद | केएचएनवीएन-जी2-2233 | चीन |
| 1.05 | 1 | एयर फिल्टर | ELFP5G10W4.X | भोर |
| 1.06 | 1 | हीटर | AB32-10 / 3D380 | चीन |
| 1.07 | 1 | बराबर रखने का बटन | एबी31-04/1200 | देश में |
| 1.08 | 1 | तेल तापमान स्विच | AB31-14 / 3-1A2A3A-Z6 | देश में |
| 1.09 | 1 | वाल्व बंद | ABZAS-125-016-GP-1X / M | देश में |
| 1.10 | 1 | गेंद वाल्व | KHNVN-G3 / 4-2233-12X सीमा स्विच के साथ | चीन |
| 1.11 | 1 | वाल्व बंद | ABZAS-125-016-GP-1X / M | चीन |
| 1.12 | 1 | जंक्शन बॉक्स | चीन | |
| 2 | - | मुख्य हाइड्रोलिक पंप इकाई | ||
| 2.01 | 2 | मोटर | 11kW, 380V, 50Hz,।1 50 0 आरपीएम | दक्षिण अनहुइ |
| 2.02 | 2 | हाइड्रोलिक पंप | 20YC14-1B | शक्ति का स्रोत |
| 2.03 | 2 | बेल कवर | चीन | |
| 2.04 | 2 | युग्मन | चीन | |
| 2.05 | 8 | निलंबन पैर | AB33-11/D4-60 | चीन |
| 2.06 | 2 | लोचदार जोड़ | AB22-31/125-16NM | चीन |
| 2.07 | 4 | नली पायलट मुख्य | एल = 800 मिमी | इटली |
| 2.08 | 3 | नली नाली मुख्य | एल = 500 मिमी | इटली |
| 2.09 | 3 | नली दबाव मुख्य | एल = 800 मिमी | इटली |
| 2.10 | 3 | नली सक्शन | एल = 500 मिमी | इटली |
| 2.11 | 3 | नली का दबाव | एल = 500 मिमी | इटली |
| 3 | - | मुख्य नियंत्रण वाल्व समूह | ||
| 3.01 | 1 | वाल्व ब्लॉक | जेड डी25-एक्सएक्सएक्स | शंघाई |
| 3.02 | 1 | रिलीफ वाल्व | डीबी 30-2-5 एक्स / 315X | संयुक्त राज्य अमेरिका |
| 3.03 | 1 | रिवर्सिंग वाल्व | 4WE 6 H6X/EG24N9K4 | संयुक्त राज्य अमेरिका |
| 3.04 | 1 | वाल्व जांचें | एस 52 पी2-1एक्स/ | संयुक्त राज्य अमेरिका |
| 3.05 | 1 | दबाव नापने का यंत्र और नली | 0-400बार, 63 मिमी | जर्मनी |
| 3.06 | 1 | वाल्व बंद | डीवी-08-01.X/0 | जर्मनी |
| 3.07 | 1 | दाबानुकूलित संवेदक | HM17-1X/250-C/V0/0 | संयुक्त राज्य अमेरिका |
| 3.08 | 1 | रिलीफ वाल्व | डीबीडीएस 6 के1एक्स/100 | जर्मनी |
| 3.09 | 1 | दबाव नापने का यंत्र और नली | 0- 400 बार, 63 मिमी | ज़ेशांग |
| 3.10 | 1 | बिजली संचयक यंत्र | एसबी330-एक्सएक्सए1/112यू-330ए | संयुक्त राज्य अमेरिका |
| 3.11 | 1 | प्रेशर स्विच | हेड 1 OA4X/350 | ज़ेशांग |
| 3.12 | 1 | रिवर्सिंग वाल्व | H-4WEH 25 J6X/6EG24N9ETK4 | ज़ेशांग |
| 3.13 | 1 | वाल्व जांचें | एम-एसआर 30 केई05-1X/ | चीन |
| 3.14 | 1 | दबाव नापने का यंत्र और नली | 0-250बार, 63 मिमी | चीन |
| 3.15 | 1 | जंक्शन बॉक्स | शंघाई | |
| 4 | - | वापसी तेल फ़िल्टर | ||
| 4.01 | 2 | वाल्व जांचें | एस 52 F2-1X/ | चीन |
| 4.02 | 2 | वाल्व बंद | ABZAS-100-016-G-1X/M | चीन |
| 4.03 | 1 | वापसी तेल फिल्टर | RFLDBN/HC50CAT10D1.X/-L24 | भोर |
| 5 | - | सिलेंडर वाल्व समूह | ||
| 5.01 | 1 | वाल्व ब्लॉक | एमडी25-एक्सएक्सएक्स | शंघाई |
| 5.02 | 1 | सोलेनॉइड बॉल वाल्व | 4WEH XX J4X/6EG24N9ETK4 | जर्मनी |
| 5.03 | 1 | सुरक्षा कपाट | आरडीडीए-लैन | संयुक्त राज्य अमेरिका |
3 सिस्टम के मुख्य विन्यास पैरामीटर
ईंधन टैंक क्षमता: 1500 लीटर
कुल स्थापित शक्ति: लगभग 22kW
आपूर्ति वोल्टेज: 400V x 50Hz
मुख्य पंप विन्यास: 2 निरंतर शक्ति नियंत्रित अक्षीय पिस्टन चर पंप
मोटर 11kW, 400V, 50Hz, 1450RPM, IP55, क्लास F.
(2 इकाइयां काम करती हैं)
सोलेनॉइड वाल्व वोल्टेज: डीसी वोल्टेज 24V
चार, सिलेंडर विनिर्देशों को नियंत्रित करें
1) ओपन बॉडी सिलेंडर: 2
आदर्श: FS118 480/200-1850 सिंगल रॉड डबल एक्टिंग सिलेंडर
डिजाइन दबाव: 32 एमपीए
परीक्षण दबाव: 42MPa
स्थापना विधि: संयुक्त असर के साथ, दोनों सिरों पर बाली कनेक्शन
पिस्टन रॉड सतह उपचार: शमन और तड़के उपचार, डबल-लेयर इलेक्ट्रोप्लेटिंग
पिस्टन रॉड म्यान संरक्षण।रबर की आस्तीन रेत-सबूत, तेल-प्रतिरोधी, क्षार-प्रतिरोधी और एसिड-प्रतिरोधी है, और प्रभावी उपयोग की अवधि 4 वर्ष से कम नहीं है
सील पानी के नीचे काम करता है
1. हाइड्रोलिक सिस्टम पर घटकों या असेंबली के इंटरफेस फ्लैंग्स या पाइप जोड़ सभी शिपयार्ड द्वारा प्रदान किए जाते हैं।
2. हाइड्रोलिक सिस्टम पाइपलाइनों पर स्टील पाइप, होसेस, फ्लैंग्स, पाइप जोड़ों या अन्य पाइप फिटिंग सभी शिपयार्ड द्वारा प्रदान किए जाते हैं।
3. विद्युत प्रणाली पाइपलाइनों पर केबल, विशेष केबल या अन्य केबल सहायक उपकरण सभी शिपयार्ड द्वारा प्रदान किए जाते हैं।
4. विद्युत प्रारंभ और नियंत्रण प्रणाली पिछले प्रदर्शन अनुभव के साथ विद्युत प्रणाली आपूर्तिकर्ता द्वारा प्रदान की जानी चाहिए
5. पाइपिंग फ्लशिंग और दबाव परीक्षण उपकरण शिपयार्ड द्वारा प्रदान किए जाते हैं,
स्प्लिट बार्ज बॉटम डोर हाइड्रोलिक पावर यूनिट का आरेखण
