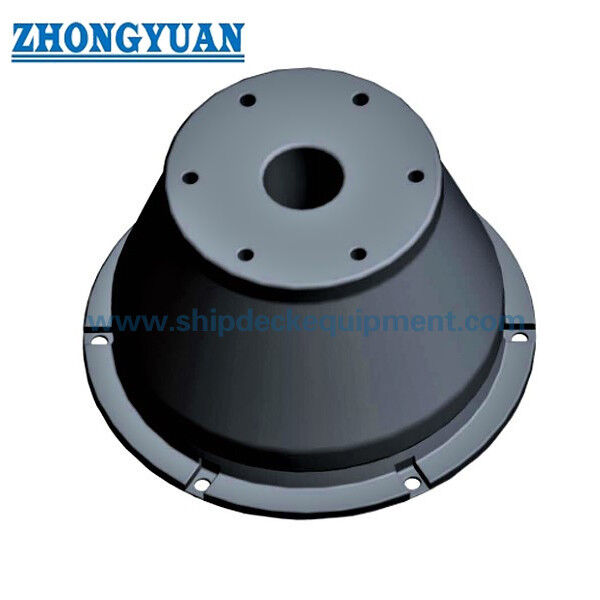

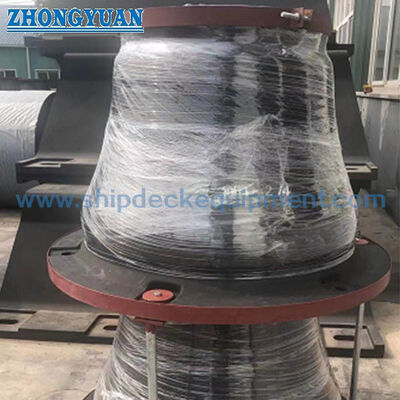

पोर्ट्स और मरीन टर्मिनलों के लिए सुपर कोन रबर फेंडर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| Suitable for: | Terminals that require low reaction force and high energy absorption | Used in: | Large-scale terminals such as oil terminals and container terminals, and overseas development and berthing |
|---|---|---|---|
| प्रमाणन: | CCS, BV, ABS and SGS | ||
| प्रमुखता देना: | नावों के लिए कोन रबर फेंडर,एसजीएस कोन रबर फेंडर,OEM कोन रबर फेंडर |
||
उत्पाद विवरण
बंदरगाहों और समुद्री टर्मिनलों के लिए सुपर कोन रबर फेंडर
उत्पाद का अवलोकन
बंदरगाहों और समुद्री टर्मिनलों के लिए सुपर शंकु रबर फेंडर एक अस्थिर नौकायन फेंडर है जिसमें एक शंकु रबर शरीर है जिसे एक बर्थ-साइड फेंडर सिस्टम में अक्षीय संपीड़न के लिए डिज़ाइन किया गया है।आयाम श्रृंखला 500 से 1 तक की नाममात्र ऊंचाइयों को कवर करती है,800 मिमी. प्रदर्शन डेटा चार प्रतिक्रिया ग्रेड में व्यवस्थित है √ आरएसएस, आरएच,आरओ और आरएल, ताकि फेंडर को आवश्यक ऊर्जा अवशोषण और लंगर और पोत इंटरफ़ेस के लिए अनुमेय प्रतिक्रिया के अनुसार चुना जा सकेइस श्रृंखला में 70% डिजाइन विक्षोभ का उपयोग किया गया है, जिसमें 72.5% अधिकतम संपीड़न की स्थिति के रूप में सूचीबद्ध है।
एक पूर्ण शंकु फेंडर प्रणाली परियोजना द्वारा आवश्यक रूप से रबर तत्व को एक फ्रंटल पैनल, सामना करने वाले पैड, एंकर और रिटेंशन/सपोर्ट चेन के साथ जोड़ सकती है।यह उत्पाद को टर्मिनल डिजाइनों के लिए उपयुक्त बनाता है जहां ऊर्जा अवशोषण, प्रतिक्रिया बल, पतवार संपर्क दबाव, पैनल ज्यामिति और स्थापना रिक्ति को एक अलग घटक के रूप में रबर इकाई के बजाय एक साथ माना जाना चाहिए।
त्वरित विनिर्देश
- उत्पाद का प्रकारः फिक्स्ड शंकु के आकार का समुद्री रबर फेंडर
- आपूर्ति की गई ऊँचाई सीमाः 500-1800 मिमी
- डिजाइन विचलनः 70%
- अधिकतम सूचीबद्ध संपीड़न स्थितिः 72.5%
- प्रदर्शन ग्रेड: आरएसएस RH RO RL
- प्रदर्शन सहिष्णुताः ±10%
- विशिष्ट प्रणाली व्यवस्थाः रबर इकाई बंद बॉक्स स्टील सामने पैनल UHMW-पीई सामना पैड लंगरों गर्म डुबकी जस्ती श्रृंखला विधानसभाओं
रबर सामग्री नियंत्रणः तन्यता शक्ति ≥16 एमपीए, टूटने पर बढ़ाव ≥400%, कठोरता ≤78 शोर ए और संपीड़न सेट ≤30%. आंसू प्रतिरोध, ओजोन प्रतिरोध, समुद्री पानी प्रतिरोध,घर्षण प्रतिरोध और रबर-स्टील बंधन की ताकत को लागू आईएसओ परीक्षण विधियों और परियोजना स्वीकृति मानदंडों का उपयोग करके नियंत्रित किया जाता है.
संरचना और फेंडर प्रणाली विन्यास
शंकु रबर तत्व निर्मित बंद-बॉक्स स्टील सामने पैनल bolted UHMW-पीई सामना पैड लंगर / एम्बेडेड भागों वजन, तनाव और कतरनी श्रृंखला जहां आवश्यक हो।सामने का पैनल GB/T 1591-2018 या एक अनुमोदित समकक्ष के अनुसार Q355B संरचनात्मक स्टील के रूप में निर्दिष्ट हैवेल्डेड बंद-बॉक्स संरचना को पानी के प्रवेश के खिलाफ सील करने की पुष्टि करने के लिए एक सीलता परीक्षण के अधीन किया जाता है।समुद्री संक्षारण संरक्षण Sa 21⁄2 के लिए सतह तैयारी और परियोजना जोखिम श्रेणी के लिए ISO 12944 के अनुसार चयनित एक सुरक्षात्मक पेंट प्रणाली पर आधारित है.
सामने वाले पैड को वर्जिन, ब्लैक, यूवी-स्थिर यूएचएमडब्ल्यू-पीई के रूप में निर्दिष्ट किया गया है और वे स्टील पैनल के पोत-संपर्क चेहरे पर यांत्रिक रूप से बोल्ट किए जाते हैं।मध्यम से भारी नौसेना सेवा के लिए 50×80 मिमी की पैड मोटाई का उपयोग किया जाता है, अंतिम मोटाई पहनने की अनुमति, संपर्क दबाव और परियोजना शुल्क के लिए चुना जाता है। पैनल वजन समर्थन के लिए गर्म डुबकी galvanized खुला-लिंक या स्टड-लिंक श्रृंखला इकाइयों का उपयोग किया जा सकता है,तन्यता नियंत्रण और कतरनी नियंत्रणश्रृंखला का ग्रेड और व्यास गणना किए गए डिजाइन भार और आवश्यक न्यूनतम तोड़ने वाले भार से चुना जाता है; मिलान किए गए चेन, टेन्सर, ब्रैकेट और एंकर एक ही परियोजना के आधार पर आकार में होते हैं।
मुख्य तकनीकी विनिर्देश:
| प्रकार | एच (मिमी) | डी l (मिमी) | डी2 (मिमी) | D3 ((मिमी) | D4 (मिमी) | छेद |
| C500H | 500 | 750 | 675 | 325 | 425 | 4 |
| C600H | 600 | 900 | 810 | 390 | 510 | 6 |
| C700H | 700 | 1050 | 945 | 455 | 595 | 6 |
| C800H | 800 | 1200 | 1080 | 520 | 680 | 6 |
| C900H | 900 | 1350 | 1215 | 585 | 765 | 6 |
| C1000H | 1000 | 1500 | 1350 | 650 | 850 | 6 |
| C1100H | 1100 | 1650 | 1485 | 715 | 935 | 6 |
| C1150H | 1150 | 1725 | 1550 | 750 | 998 | 6 |
| C1200H | 1200 | 1800 | 1620 | 780 | 1020 | 8 |
| C1300H | 1300 | 1950 | 1755 | 845 | l105 | 8 |
| C1400H | 1400 | 2100 | 1890 | 930 | 1190 | 8 |
| C1500H | 1500 | 2400 | 2160 | 1060 | 1360 | 8 |
| C1600H | 1600 | 2700 | 2430 | 1190 | 1530 | 8 |
| प्रकार | झुकना |
आरएसएस ऊपरी उच्च |
आरएच उच्च प्रतिक्रिया बल |
आरओ मानक प्रतिक्रिया बल |
आरएल कम प्रतिक्रिया बल |
||||
| प्रतिक्रिया KN |
ऊर्जा अवशोषण KN |
प्रतिक्रिया KN |
ऊर्जा अवशोषण KN |
प्रतिक्रिया KN |
ऊर्जा अवशोषण KN |
प्रतिक्रिया KN |
ऊर्जा अवशोषण KN |
||
| C500H | 70 | 335 | 79 | 268 | 63 | 200 | 47 | 165 | 37 |
| 72.5 | 380 | 90 | 311 | 70 | 232 | 50 | 193 | 41 | |
| C600H | 70 | 480 | 157 | 382 | 127 | 283 | 94 | 225 | 75 |
| 72.5 | 542 | 161 | 429 | 129 | 319 | 104 | 258 | 85 | |
| C700H | 70 | 652 | 235 | 522 | 181 | 384 | 150 | 308 | 120 |
| 72.5 | 691 | 243 | 568 | 192 | 426 | 154 | 341 | 124 | |
| C800H | 70 | 682 | 368 | 706 | 294 | 502 | 224 | 402 | 179 |
| 72.5 | 930 | 380 | 833 | 316 | 576 | 252 | 428 | 208 | |
| C900H | 70 | 1078 | 494 | 862 | 399 | 635 | 306 | 508 | 255 |
| 72.5 | 1189 | 517 | 957 | 431 | 703 | 334 | 558 | 270 | |
| C1000H | 70 | 1339 | 669 | 1078 | 541 | 784 | 437 | 628 | 350 |
| 72.5 | 1507 | 735 | 1213 | 588 | 882 | 478 | 698 | 380 | |
| C1100H | 70 | 1430 | 830 | 1146 | 650 | 927 | 495 | 800 | 408 |
| 72.5 | 1570 | 865 | 1259 | 681 | 1019 | 527 | 833 | 432 | |
| C1150H | 70 | 1764 | )029 | 1392 | 882 | 1038 | 666 | 830 | 532 |
| 72.5 | 1985 | 1103 | 1592 | 938 | 1152 | 717 | 919 | 588 | |
| C1200H | 70 | 1746 | 1103 | 1396 | 882 | 1106 | 705 | 890 | 560 |
| 72.5 | 1920 | 1149 | 1536 | 919 | 1229 | 735 | 979 | 583 | |
| C1300H | 70 | 2125 | 1585 | 1705 | 1310 | 1320 | 1043 | 1125 | 750 |
| 72.5 | 2312 | 1640 | 1900 | 1360 | 1537 | 1077 | 1200 | 800 | |
| C1400H | 70 | 2255 | 1686 | 1804 | 1349 | 1443 | 1079 | 1150 | 860 |
| 72.5 | 2506 | 1756 | 2005 | 1465 | 1604 | 1124 | 1278 | 896 | |
| C1600H | 70 | 3024 | 2419 | 2268 | 1935 | 1814 | 1548 | 1413 | 1234 |
| 72.5 | 3150 | 2520 | 2520 | 2016 | 2016 | 1613 | 1575 | 1285 | |
| C1800H | 70 | 3750 | 3538 | 3000 | 2830 | 2401 | 2264 | 1912 | 1804 |
| 72.5 | 4166 | 3686 | 3333 | 2948 | 2667 | 2359 | 2125 | 1880 | |
| विनिर्देश | BOLT | वाशर | पूर्व-निर्मित पैर के नट्स की छड़ी पैर की बोर्ड |
|||||||||||||||
| D | H | J | एस | एम | एन | n | पी | Q | यू | वी | आर | अ | b | e | टी | L | जी | |
| शंकु500 | M24 | 15 | 60 | 55 | 55 | 20 | 69 | 25 | 40 | 4 | 28 | 15 | 60 | 90 | 36 | 6 | 240 | 75 |
| शंकु600 | M24 | 15 | 65 | 60 | 60 | 20 | 83 | 30 | 48 | 5 | 28 | 15 | 65 | 100 | 36 | 6 | 240 | 75 |
| शंकु700 | M30 | 19 | 70 | 65 | 65 | 20 | 93 | 33 | 55 | 5 | 34 | 15 | 70 | 105 | 39 | 6 | 300 | 80 |
| शंकु800 | एम36 | 23 | 85 | 70 | 70 | 24 | 102 | 35 | 62 | 5 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
| शंकु900 | एम36 | 23 | 90 | 70 | 70 | 24 | 113 | 37 | 70 | 6 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
| शंकु1000 | M42 | 26 | 95 | 85 | 85 | 26 | 126 | 43 | 77 | 6 | 46 | 25 | 95 | 125 | 59 | 9 | 420 | 100 |
| शंकु1100 | M42 | 26 | 100 | 90 | 85 | 26 | 134 | 43 | 85 | 6 | 46 | 25 | 95 | 130 | 59 | 9 | 420 | 100 |
| शंकु1150 | M42 | 26 | 100 | 90 | 90 | 28 | 142 | 46 | 90 | 6 | 46 | 25 | 95 | 130 | 59 | 12 | 420 | 100 |
| शंकु1200 | M42 | 26 | 110 | 95 | 90 | 31 | 144 | 46 | 92 | 8 | 46 | 25 | 100 | 140 | 59 | 12 | 420 | 100 |
| शंकु1300 | M48 | 30 | 120 | 95 | 105 | 31 | 158 | 52 | 100 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 115 |
| शंकु1400 | M48 | 30 | 120 | 95 | 110 | 31 | 165 | 52 | 107 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 120 |
| शंकु 1600 | M48 | 30 | 135 | 110 | 115 | 34 | 190 | 52 | 122 | 10 | 52 | 40 | 105 | 165 | 78 | 16 | 480 | 135 |
| शंकु 1800 | M56 | 30 | 135 | 110 | 115 | 40 | 207 | 60 | 137 | 10 | 60 | 40 | 105 | 165 | 78 | 16 | 560 | 140 |
| नाम | BOLT | नट | वाशर | |||||||||
| D | J | s | H | h | अ | e | D | जी | डीएल | d | t | |
| एम16 | 16 | 45 | 40 | 10 | 20 | 11 | 28 | 16 | 40 | 32 | 17.5 | 2.5 |
| एम20 | 20 | 45 | 40 | 12 | 20 | 11 | 32 | 20 | 36 | 46 | 22 | 2.5 |
| सामग्री | Q235 गर्म जस्ती 1Cr13(2Crl 3), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
1Cr13 (2Cr13), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
Q23 5हॉट-गल्वानाइजिंग | |||||||||
| विनिर्देश |
सामान्य संबंध चलो। |
अंत लिंक चलो। |
अंत बंधन |
वसंत फ्रेम डाय। |
सर्पिल बटन |
कुत्ते की हड्डी चलो। |
लम्बाई |
यू रिंग चलो। |
| C500 | F20 | F20 | एम22 | F32 | एम36 | 30 | 100 〜 200 | F40 |
| C600 | F22 | F22 | M25 | F32 | एम36 | 32 | 125 ~ 220 | F40 |
| C700 | F25 | F25 | M25 | F32 | एम36 | 36 | 145 〜 245 | F50 |
| C800 | F28 | F28 | एम२८ | F32 | एम36 | 40 | 160 〜 275 | F50 |
| C900 | F28 | F28 | एम२८ | F32 | एम36 | 40 | 160 〜 275 | F50 |
| C1000 | F30 | F30 | M32 | F32 | एम36 | 42 | 170 〜 300 | F55 |
| C1100 | F30 | F30 | M32 | F36 | M42 | 42 | 170 〜 300 | F55 |
| C1200 | F34 | F34 | M34 | F36 | M42 | 45 | 185 〜 320 | F60 |
| C1300 | F36 | F36 | एम36 | F36 | M48 | 48 | 195 〜 340 | F65 |
| C1400 | F42 | F42 | M42 | F48 | M48 | 52 | 210 ~ 370 | F65 |
| C1600 | F40 | F40 | M50 | F56 | एम६४ | 64 | 255 〜 498 | F70 |
| C1800 | F40 | F40 | M50 | F56 | एम६४ | 64 | 255 〜 498 | F70 |
| सामग्री | 15Mn(20Mn) Q 235 गर्म जस्ती 15Mn(20Mn) |
15Mn(20Mn) Q 235 गर्म-गल्वानाइज 15Mn(20Mn) |
15Mn(20Mn) Q235 गर्म-गल्वानाइज या 15Mn(20Mn) |
Q235 गर्म- जस्ती करना |
Q235 गर्म- जस्ती करना |
Q235 गर्म- जस्ती करना |
Q235 पेंट या Q235 गर्म जस्ती |
|
चयन और जांच गाइड
चरण 1 ️ लंगर लगाने की आवश्यकता को परिभाषित करें: पोत के प्रकार और आकार सीमा, लंगर लगाने की व्यवस्था, डिजाइन लंगर लगाने की ऊर्जा, अनुमत प्रतिक्रिया / पतवार दबाव,फेंडर स्पेसिंग और परियोजना डिजाइन के आधार पर शासन.
चरण 2 फेंडर ऊंचाई और प्रदर्शन ग्रेड का चयन करेंः आवश्यक ऊर्जा अवशोषण और प्रतिक्रिया से मेल खाने के लिए 70% डिजाइन-प्रदर्शन तालिका का उपयोग करें। केवल नाममात्र ऊंचाई द्वारा चयन न करें।
चरण 3: सामने की प्रणाली को परिभाषित करेंः पैनल के आयामों, सामने वाले पैड की व्यवस्था, श्रृंखला विन्यास, लंगर/अंतर्निहित भागों और उपलब्ध स्थापना रिक्ति की पुष्टि करें।
चरण 4 ️ परिचालन और सत्यापन की स्थिति की पुष्टि करें: परियोजना तापमान सीमा, लंगर लगाने की गति/कोण परिकल्पनाएं, आवश्यक प्रदर्शन सत्यापन, निरीक्षण आवृत्ति,तीसरे पक्ष के साक्ष्य और प्रलेखन की आवश्यकताएं.
मुख्य इंजीनियरिंग लाभ
- चार सूचीबद्ध प्रतिक्रिया ग्रेड आपूर्ति श्रृंखला के भीतर अनुमेय प्रतिक्रिया के खिलाफ आवश्यक ऊर्जा अवशोषण को संतुलित करने का एक व्यावहारिक तरीका प्रदान करते हैं।
- शंक्वाकार शरीर बड़े अक्षीय संपीड़न के लिए उपयुक्त है और फेंडर प्रणालियों के लिए एक स्थिर ज्यामिति प्रदान करता है जो भी कतरनी या कोणित पोत संपर्क का अनुभव कर सकते हैं।
- उत्पाद को एक फ्रंटल पैनल और फेस-पैड सिस्टम के साथ एकीकृत किया जा सकता है जहां एक बड़ा संपर्क क्षेत्र या नियंत्रित पतवार दबाव की आवश्यकता होती है।
- एक व्यापक आयामी श्रृंखला प्रत्येक नाममात्र ऊंचाई के लिए अलग-अलग पतली पन्नों के निर्माण के बिना विभिन्न लंगर लेआउट में चयन का समर्थन करती है।
स्थापना और सिस्टम इंटरफ़ेस
मानक स्थापना इंटरफेस शंकु फेंडर को बर्थ संरचना और निर्मित बंद बॉक्स स्टील फ्रंट पैनल के बीच घुमावदार फ्लैंज कनेक्शन के माध्यम से रखता है।यूएचएमडब्ल्यू-पीई सामना पैड पैनल के कंटेनर-संपर्क चेहरे के लिए bolted कर रहे हैं. नए रेनफोर्स्ड-कंक्रीट बर्थ संरचनाओं के लिए, कास्ट-इन एंकरों को एक स्थापना टेम्पलेट के साथ तैनात किया जा सकता है और सुदृढीकरण के साथ एकीकृत किया जा सकता है।संरचनात्मक सत्यापन के अधीन उपयुक्त पोस्ट-इंस्टॉल किए गए एंकरों का उपयोग किया जा सकता है.
अंतिम लंगर स्थान, एम्बेडेड, कंक्रीट सुदृढीकरण, किनारे की दूरी, ब्रैकेट की स्थिति और श्रृंखला ज्यामिति परियोजना भार और अनुमोदित जीए / लंगर लेआउट से निर्धारित की जाती है।परियोजना ड्राइंग भी फेंडर अभिविन्यास की पुष्टि करनी चाहिए, पैनल रिक्ति और उपलब्ध संपीड़न लिफाफा।एक विशिष्ट वर्तमान शंकु-फेंडर व्यवस्था समर्थन संरचना की ओर बड़ा पैर फ्लैंज और सामने पैनल की ओर छोटे सिर फ्लैंज रखता है, जब तक कि अनुमोदित परियोजना डिजाइन में अन्यथा नहीं कहा गया है।
निरीक्षण और प्रलेखन
आधारभूत गुणवत्ता सत्यापन में दृश्य और आयामी निरीक्षण शामिल है; लागू आईएसओ विधियों का उपयोग करके रबर सामग्री-सम्पत्ति परीक्षण;और निर्दिष्ट प्रतिक्रिया बल और ऊर्जा अवशोषण मानों के खिलाफ पूर्ण पैमाने पर संपीड़न प्रदर्शन सत्यापनपूर्ण फेंडर प्रणालियों के लिए निरीक्षण में फ्रंट-पैनल वेल्डिंग और बंद-बॉक्स सीलता परीक्षण, सतह तैयारी/कोटिंग और सूखी फिल्म मोटाई की जांच भी शामिल हो सकती है।गर्म डुबकी जस्ती चेन/उपकरण निरीक्षण, और संबंधित प्रूफ-लोड या सामग्री प्रमाण पत्र जहां निर्दिष्ट हैं।स्वीकृति मानदंडों और तीसरे पक्ष के गवाह खरीद विनिर्देश और लागू परियोजना मार्गदर्शन द्वारा परिभाषित कर रहे हैं, जिसमें पीआईएएनसी फेंडर दिशानिर्देश 2024 शामिल हैं जहां आवश्यक हो।
तीसरे पक्ष की गवाही, वर्ग की भागीदारी, सामग्री प्रमाण पत्र, प्रदर्शन परीक्षण रिपोर्ट और निर्माता दस्तावेज को यदि आवश्यक हो तो अलग से निर्दिष्ट किया जाना चाहिए।वे प्रत्येक आदेश के साथ शामिल नहीं हैं.
आवेदन
Container & bulk terminals | oil & gas terminals | general cargo berths | ferry & RoRo terminals | cruise terminals | other fixed berth fender systems requiring project-specific energy and reaction selection

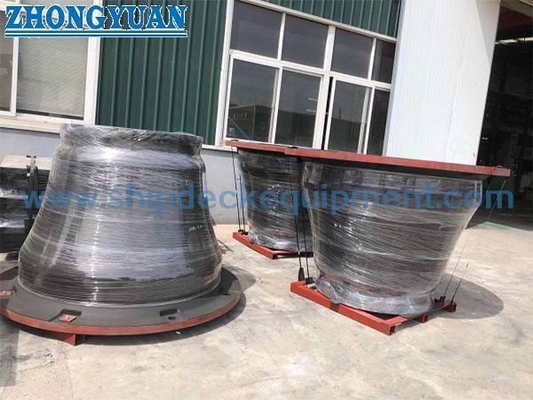

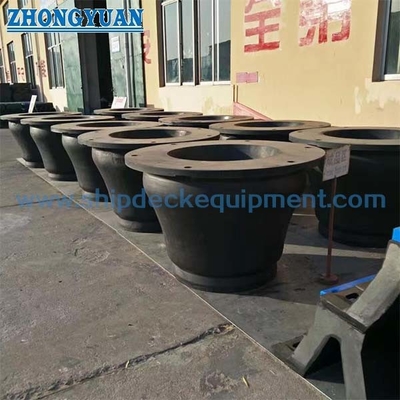

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: सही सुपर कोन रबर फेंडर ग्रेड का चयन कैसे किया जाता है?
A1:चयन आवश्यक लंगर ऊर्जा और अनुमेय फेंडर प्रतिक्रिया से शुरू किया जाना चाहिए, फिर नाममात्र ऊंचाई, उपलब्ध विक्षोभ, जहाज के पतवार दबाव की जांच करें,पैनल व्यवस्था और बर्थ ज्यामितिग्रेड का चयन केवल नाममात्र आकार के आधार पर नहीं किया जाना चाहिए।
Q2. क्या शंकु फेंडर को एक पूर्ण प्रणाली के रूप में एक फ्रंट पैनल और चेन के साथ आपूर्ति की जा सकती है?
A2:एक शंकु फेंडर को एक फ्रंटल पैनल के साथ कॉन्फ़िगर किया जा सकता है, जो परियोजना के अनुरूप सामने वाले पैड, लंगर और समर्थन/बचत श्रृंखलाओं का सामना करता है।सामग्री और कनेक्शन विवरण को बर्थ डिजाइन के लिए पुष्टि की जानी चाहिए.
प्रश्न 3: प्रतिक्रिया बल और ऊर्जा अवशोषण की जांच कैसे की जा सकती है?
A3:प्रदर्शन को एक सहमत संपीड़न परीक्षण प्रक्रिया द्वारा कैलिब्रेटेड माप उपकरण और परियोजना-परिभाषित स्वीकृति मानदंडों का उपयोग करके सत्यापित किया जा सकता है। आवश्यक नमूनाकरण स्तर, परीक्षण स्थितियां,दस्तावेज और किसी भी तीसरे पक्ष के गवाह खरीद विनिर्देश में कहा जाना चाहिए.
