GB 3887 प्रकार D समुद्री मशरूम वेंटिलेटर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी 3887-83 | प्रकार: | डी |
|---|---|---|---|
| नाम मात्र का आकार: | 400-1200 एमएम | सामग्री: | माइल्ड स्टील, स्टेनलेस स्टील, कांस्य, तांबा |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | सीसीएस समुद्री मशरूम वेंट,सीसीएस नाव मशरूम वेंट,जीबी 3887-83 समुद्री आउटफिट |
||
उत्पाद विवरण

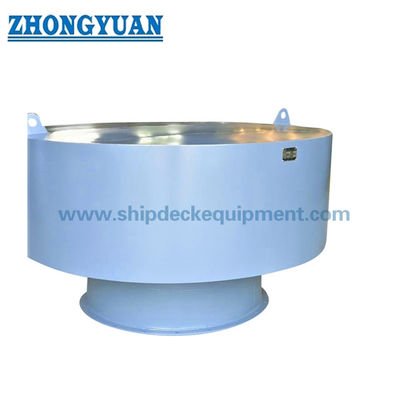

जीबी 3887 टाइप डी मरीन मशरूम वेंटिलेटर | बड़े व्यास के समुद्री वेंटिलेशन उपकरण
उत्पाद अवलोकन
जीबी 3887 टाइप डी मरीन मशरूम वेंटिलेटर बड़े जहाजों के स्थानों के वेंटिलेशन के लिए डिज़ाइन किया गया एक बड़े व्यास का वेदर डेक वेंटिलेशन फिटिंग है। इसे सामान्यतः फ्रीबोर्ड डेक स्थिति 2 के ऊपर स्थापित किया जाता है और इसे प्राकृतिक वेंटिलेशन के लिए व्यवस्थित किया जा सकता है या जब यांत्रिक वेंटिलेशन की आवश्यकता हो तो फ्लैंज कनेक्शन के माध्यम से पंखे से जोड़ा जा सकता है।
मशरूम के आकार का कवर वेंटिलेशन ओपनिंग की सुरक्षा करता है जबकि स्टेनलेस मेश चूहों, कीड़ों और बाहरी वस्तुओं को हवादार स्थान में प्रवेश करने से रोकने में मदद करता है। यह पृष्ठ आपूर्ति किए गए जीबी 3887-83 टाइप डी डेटा के अनुसार तैयार किया गया है। अंतिम स्थापना स्थिति, वेदर-टाइट आवश्यकताओं, पंखे के फ्लैंज विवरण, सामग्री चयन, कोटिंग सिस्टम और वर्ग अनुमोदन के दायरे की पुष्टि जहाज के चित्र और परियोजना की आवश्यकताओं के अनुसार की जानी चाहिए।
सार्वजनिक समुद्री उपकरण संदर्भ जीबी 3887 टाइप डी मशरूम वेंटिलेटर को प्राकृतिक वेंटिलेशन अनुप्रयोगों, वैकल्पिक अनुकूलन, स्टेनलेस मेश सुरक्षा और समुद्री सतह उपचार विकल्पों के साथ बड़े समुद्री वेंटिलेशन फिटिंग के रूप में भी वर्णित करते हैं। citeturn0search2turn0search3
त्वरित विनिर्देश
- उत्पाद प्रकार: टाइप डी मरीन मशरूम वेंटिलेटर → जहाज के वेदर डेक स्थानों के लिए बड़े व्यास का वेंटिलेशन फिटिंग।
- मानक: आपूर्ति किए गए डेटा के अनुसार जीबी 3887-83 → नए प्रोजेक्ट के लिए लागू मानक संस्करण की पुष्टि की जानी चाहिए।
- नाममात्र आकार सीमा: डीएन400 से डीएन1200 → बड़े वेंटिलेशन ओपनिंग और बड़े आंतरिक स्थानों के लिए डिज़ाइन किया गया।
- वेंटिलेशन मोड: प्राकृतिक वेंटिलेशन; फ्लैंज कनेक्शन के माध्यम से पंखे का कनेक्शन संभव → पंखे के इंटरफ़ेस विवरण के लिए ड्राइंग की पुष्टि की आवश्यकता है।
- सामग्री: माइल्ड स्टील, स्टेनलेस स्टील, कांस्य, तांबा → संक्षारण वातावरण और परियोजना विनिर्देश के अनुसार चुनें।
- मेश सुरक्षा: स्टेनलेस मेश → हवादार स्थानों में चूहों, कीड़ों और बाहरी वस्तुओं को प्रवेश करने से रोकने में मदद करता है।
- सतह उपचार: एसए 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर संदर्भ, गैल्वेनाइज्ड या पॉलिश किए गए विकल्प उपलब्ध → अंतिम फिनिश जहाज की आवश्यकता का पालन करता है।
- वर्गीकरण: परियोजना की आवश्यकता के अनुसार सीसीएस, एनके, बीवी, एबी एस, डीएनवी, एलआर, केआर, आईआरएस, आरएस और अन्य निरीक्षण का दायरा उपलब्ध है।
मुख्य तकनीकी पैरामीटर
| नाममात्र diameter DN |
D | D1 | H | H1 | H2 | t समुद्री यात्रा के लिए जहाज |
t अंतर्देशीय के लिए जलमार्ग जहाज |
वजन समुद्री यात्रा के लिए जहाज |
वजन अंतर्देशीय के लिए जलमार्ग जहाज |
| 400 | 400 | 710 | 350 | 105 | 210 | 6 | 5 | 81 | 73.8 |
| 450 | 450 | 800 | 375 | 105 | 210 | 6 | 5 | 98.7 | 96.8 |
| 500 | 500 | 890 | 405 | 105 | 210 | 8 | 5 | 122 | 114.6 |
| 550 | 550 | 980 | 435 | 105 | 250 | 8 | 5 | 147 | 140.5 |
| 600 | 600 | 1060 | 470 | 120 | 250 | 8 | 6 | 169.4 | 162.3 |
| 700 | 700 | 1240 | 520 | 120 | 250 | 8 | 6 | 217.5 | 209 |
| 800 | 800 | 1410 | 560 | 140 | 300 | 8 | 6 | 299 | 287.3 |
| 900 | 900 | 1580 | 600 | 140 | 300 | 8 | 6 | 334 | 320 |
| 1000 | 1000 | 1760 | 640 | 140 | 300 | 8 | 8 | 401.6 | 401.6 |
| 1100 | 1100 | 1930 | 680 | 140 | 300 | 8 | 8 | 496.4 | 496.4 |
| 1200 | 1200 | 2100 | 720 | 140 | 300 | 8 | 8 | 592 | 592 |
चयन और पूछताछ गाइड
चरण 1: वेंटिलेशन गणना और जहाज व्यवस्था के अनुसार जीबी 3887 टाइप डी मशरूम वेंटिलेटर और नाममात्र व्यास डीएन400 से डीएन1200 की पुष्टि करें।
चरण 2: प्राकृतिक वेंटिलेशन या यांत्रिक वेंटिलेशन की आवश्यकता की पुष्टि करें, जिसमें पंखे का फ्लैंज कनेक्शन, पंखे का आकार और यदि लागू हो तो कनेक्शन विवरण शामिल है।
चरण 3: स्थापना स्थान की पुष्टि करें: फ्रीबोर्ड डेक स्थिति, मौसम का संपर्क, ओपनिंग व्यवस्था, जल निकासी की आवश्यकता और आसपास के डेक की निकासी।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: सेवा वातावरण के अनुसार माइल्ड स्टील, स्टेनलेस स्टील, कांस्य, तांबा, या विशेष संक्षारण प्रतिरोधी सामग्री।
चरण 5: मेश, कवर व्यवस्था, सतह उपचार, कोटिंग सिस्टम, गैल्वेनाइज्ड या पॉलिश किए गए फिनिश की आवश्यकता की पुष्टि करें।
चरण 6: वर्ग निरीक्षण का दायरा, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, मात्रा, गंतव्य और वितरण समय की पुष्टि करें।
संरचना
मशरूम कवर | वेंटिलेशन बॉडी | डेक माउंटिंग फ्लैंज | एयर पैसेज ओपनिंग | स्टेनलेस मेश स्क्रीन | निर्दिष्ट होने पर पंखे का कनेक्शन फ्लैंज | वेदर प्रोटेक्शन अरेंजमेंट | मरीन कोटिंग सिस्टम
वेंटिलेशन, सुरक्षा और इंजीनियरिंग लाभ
- मशरूम कवर डिज़ाइन हवा के प्रवाह को बनाए रखते हुए वेंटिलेशन ओपनिंग को सीधे मौसम के संपर्क से बचाने में मदद करता है।
- बड़े टाइप डी व्यास रेंज बड़े जहाज के स्थानों के वेंटिलेशन के लिए उपयुक्त है जहां उच्च वायु मार्ग क्षेत्र की आवश्यकता होती है।
- स्टेनलेस मेश सुरक्षा हवादार डिब्बे में चूहों, कीड़ों और बाहरी वस्तुओं के प्रवेश के जोखिम को कम करती है।
- जहाज के वेंटिलेशन डिजाइन और स्वीकृत व्यवस्था के अनुसार प्राकृतिक वेंटिलेशन या यांत्रिक वेंटिलेशन कनेक्शन का चयन किया जाना चाहिए।
- सामग्री का चयन महत्वपूर्ण है क्योंकि वेंटिलेटर समुद्री वातावरण, नमक स्प्रे और मौसम की स्थिति के संपर्क में आता है।
- स्थापना में डेक प्रवेश, वेल्डिंग या माउंटिंग विवरण, जल निकासी, कोटिंग मरम्मत और वर्ग निरीक्षण की आवश्यकता पर विचार किया जाना चाहिए।
कस्टम विशेषताएँ
- मानक: आपूर्ति किए गए डेटा के अनुसार जीबी 3887-83 → जारी करने से पहले नवीनतम परियोजना मानक की पुष्टि करें।
- प्रकार: टाइप डी → बड़े व्यास का मशरूम वेंटिलेटर।
- नाममात्र व्यास: डीएन400-1200 → वेंटिलेशन आवश्यकता और जहाज लेआउट के अनुसार चुनें।
- सामग्री: माइल्ड स्टील / स्टेनलेस स्टील / कांस्य / तांबा → अंतिम सामग्री संक्षारण वातावरण और ग्राहक की आवश्यकता पर निर्भर करती है।
- वेंटिलेशन मोड: प्राकृतिक वेंटिलेशन या पंखे का कनेक्शन → पंखे के फ्लैंज विवरण की पुष्टि की जानी है।
- मेश सुरक्षा: स्टेनलेस मेश → कीट और बाहरी वस्तु सुरक्षा।
- सतह उपचार: ब्लास्टिंग, एपॉक्सी प्राइमर, गैल्वेनाइज्ड, पॉलिश, या अनुकूलित फिनिश।
- प्रमाण पत्र आवश्यकता: परियोजना के दायरे के अनुसार उपलब्ध → वर्ग अनुमोदन और निरीक्षण की आवश्यकता की पुष्टि की जानी चाहिए।
यह कैसे काम करता है
हवा मशरूम वेंटिलेटर ओपनिंग के माध्यम से प्रवेश करती है → स्टेनलेस मेश बाहरी वस्तु के प्रवेश को रोकता है → वेंटिलेशन हवा जहाज के स्थानों में प्रवेश करती है → पंखे का कनेक्शन व्यवस्थित होने पर यांत्रिक वेंटिलेशन प्रदान कर सकता है → मौसम सुरक्षा और कोटिंग समुद्री सेवा प्रदर्शन बनाए रखती है
अनुप्रयोग
कार्गो जहाज | टैंकर | यात्री जहाज | गैस वाहक | बड़े जहाज के डिब्बे | इंजन रूम सहायक स्थान | वेदर डेक वेंटिलेशन सिस्टम | नई निर्माण और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता और वर्गीकरण समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: सीसीएस, एनके, बीवी, एबी एस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्र1: क्या जीबी 3887 टाइप डी केवल प्राकृतिक वेंटिलेशन के लिए है?
उ1: नहीं। आपूर्ति किए गए डेटा में प्राकृतिक वेंटिलेशन का उपयोग बताया गया है और जब यांत्रिक वेंटिलेशन की आवश्यकता होती है तो फ्लैंज द्वारा पंखे के कनेक्शन की भी अनुमति है। पंखे के इंटरफ़ेस की पुष्टि ड्राइंग द्वारा की जानी चाहिए।
प्र2: स्टेनलेस मेश क्यों लगाया जाता है?
उ2: स्टेनलेस मेश हवा के प्रवाह को वेंटिलेटर के माध्यम से जाने देते हुए हवादार स्थान में चूहों, कीड़ों और बाहरी वस्तुओं को प्रवेश करने से रोकने में मदद करता है।
प्र3: कोटेशन से पहले क्या जानकारी आवश्यक है?
उ3: डीएन आकार, स्थापना की स्थिति, वेंटिलेशन की आवश्यकता, यदि कोई हो तो पंखे के फ्लैंज की आवश्यकता, सामग्री, सतह उपचार, प्रमाण पत्र का दायरा, मात्रा, जहाज का प्रकार और वितरण की आवश्यकता की पुष्टि करें।
