हवा से अछूता मशरूम वेंटिलेटर हैंडव्हील के साथ, जीबी 3887 प्रकार बी कार्गो लॉग वेंटिलेशन जहाज डेक के लिए

हाथ से चलने वाला हवा से अछूता मशरूम वेंटिलेटरमैं,GB 3887 प्रकार Bकार्गो स्टाल वेंटिलेशनजहाजों के डेक के लिए

उत्पाद का अवलोकन

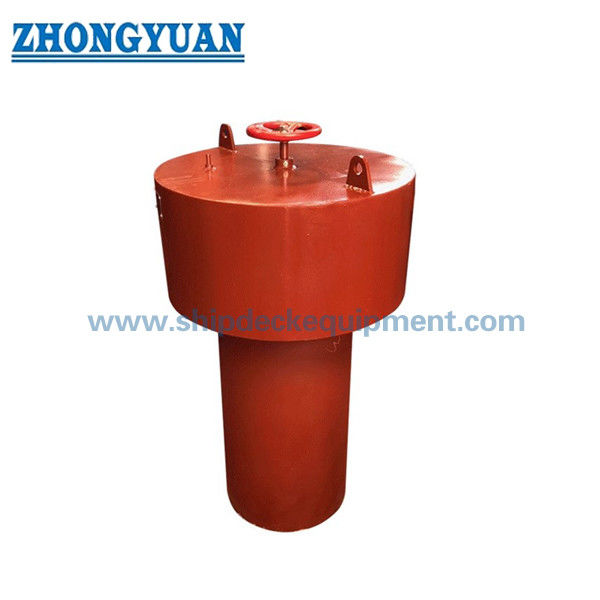

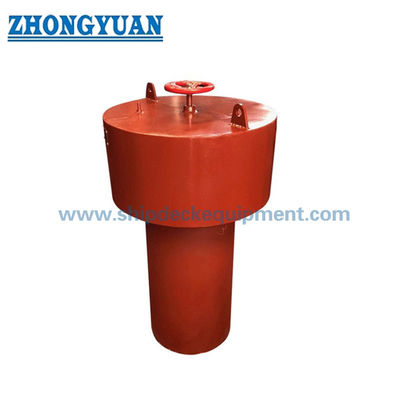

जीबी 3887 प्रकार बी समुद्री मशरूम वेंटिलेटर एक हाथ पहिया संचालित हवा से अछूता वेंटिलेशन टर्मिनल है।एक मध्य में व्यवस्थित हैंडव्हील एक पेंच तंत्र को चलाता है जो इसकी सीलिंग सीट के खिलाफ आंतरिक बंद कवर को उठाता है या कम करता हैयह व्यवस्था सामान्य सेवा के दौरान वेंटिलेशन उद्घाटन को खुला रहने और मौसम की स्थिति, डेक संचालन, आपातकालीन प्रक्रियाओं,या निरीक्षण आवश्यकताओं के लिए एक मौसम के प्रतिरोधी बंद की आवश्यकता.

आपूर्ति की गई विरासत आकार रेंज DN 400 से DN 900 को कवर करती है। GB 3887-1983 एक पुराना मानक है और मुख्य रूप से प्रतिस्थापन, मरम्मत या पोत चित्रों के लिए प्रासंगिक है जो अभी भी इस विन्यास को निर्दिष्ट करते हैं।नवनिर्माण परियोजनाओं के लिए, लागू वर्तमान मानक, डेक स्थिति, कोमिंग ऊंचाई, अग्नि सुरक्षा व्यवस्था, सामग्री और वर्गीकरण आवश्यकताओं को उत्पादन से पहले पुष्टि की जानी चाहिए।लोड लाइन स्थिति 1 या स्थिति 2 में स्थापना केवल वेंटिलेटर द्वारा निर्धारित नहीं की जाती है; पूर्ण कोमिंग, डेक कनेक्शन, बंद करने की व्यवस्था और आसपास की संरचना को पोत विनिर्देश और अनुमोदन आधार को पूरा करना होगा।

त्वरित विनिर्देश

• उत्पाद प्रकारः प्रकार बी हाथ से चलने वाला मशरूम वेंटिलेटर → जहाज वेंटिलेशन टर्मिनल का स्थानीय उद्घाटन और बंद होना।
• पुराने मानक और आकार सीमाः GB 3887-1983, DN 400 ¢ 900 → मानक-स्थिति की पुष्टि के बाद प्रतिस्थापन या ड्राइंग-निर्दिष्ट परियोजनाओं के लिए उपयुक्त है।
• बंद करने का सिद्धांत: मध्य हाथ का पहिया + बाएं हाथ का पेंच धुरी + चल ढक्कन → खुली या बंद स्थिति में सकारात्मक यांत्रिक यात्रा।
• मौसम संरक्षणः मशरूम हुड और गैस्केट बंद करने वाला कवर → सही तरीके से बंद और बनाए रखने पर प्रत्यक्ष वर्षा और स्प्रे प्रवेश को रोकने में मदद करता है।
• मुख्य संदर्भ आयाम: कुल व्यास 710 ∼ 1,580 मिमी और ऊंचाई H 280 ∼ 360 मिमी → डेक-स्पेस, पहुंच और हस्तक्षेप जांच के लिए उपयोगी।
• संदर्भ भारः 98.1 ¢ 357.4 किलोग्राम → हैंडलिंग, डेक इंस्टॉलेशन प्लानिंग, पैकिंग और फ्रेट अनुमान के लिए प्रासंगिक।
• सामग्री और परिष्करणः सामान्य संरचनात्मक आधार के रूप में नरम स्टील; स्टेनलेस स्टील या चुनिंदा तांबा-मिश्र धातु भागों पर चर्चा की जा सकती है → अंतिम सामग्री के दायरे को ड्राइंग द्वारा पुष्टि की जानी चाहिए।
• वैकल्पिक सुरक्षाः रोगियों या कीटों के खिलाफ स्क्रीन निर्दिष्ट की जा सकती है → अग्नि शमन या आग बंद करने के कार्य के लिए एक अलग, अनुमोदित व्यवस्था की आवश्यकता होती है और इसे नहीं माना जाना चाहिए।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1:पुष्टि करें कि क्या आदेश GB 3887-1983 की प्रतिस्थापन है, एक पोत-चित्रण आवश्यकता है, या एक नए निर्माण परियोजना है जो वर्तमान लागू मानक के खिलाफ समीक्षा की आवश्यकता है।

चरण 2:नाममात्र व्यास डीएन, वेंटिलेशन नलिका या ट्रंक का आकार, आवश्यक वायु प्रवाह आधार, डेक की स्थिति, और हैंडव्हील और हुड के आसपास उपलब्ध ऑपरेटिंग क्लीयरेंस की पुष्टि करें।

चरण 3:डेक की व्यवस्था में कोमिंग ऊंचाई, डेक खोलने, वेल्डेड या फ्लैन्ज इंटरफेस, स्थानीय सुदृढीकरण, जल निकासी की स्थिति और निरीक्षण के लिए पहुंच दिखाना।

चौथा कदम:संरचनात्मक सामग्री, धुरी और फास्टनर सामग्री, गास्केट प्रकार, रोगियों/कीटों के खिलाफ स्क्रीन की पुष्टि करें, और क्या एक अलग अनुमोदित अग्नि डिमपर की आवश्यकता है।

चरण 5:सतह उपचार की पुष्टि करें: Sa 2.5 ईपोक्सी दुकान प्राइमर, अंतिम पोत कोटिंग प्रणाली, गैल्वनाइजिंग व्यवहार्यता, या निर्दिष्ट स्टेनलेस स्टील खत्म के साथ विस्फोट।

चरण 6:मात्रा, पोत का प्रकार, वर्गीकरण सोसाइटी, निरीक्षण और प्रमाणपत्र का दायरा, स्थापना ड्राइंग, डिलीवरी का गंतव्य और आवश्यक डिलीवरी का समय बताएं।

संरचना

Mushroom hood | Central handwheel | Left-hand screw spindle | Movable weathertight closing cover | Sealing gasket and seat | Ventilator body / coaming | Optional anti-rodent or insect screen | Deck connection interface

मौसम संरक्षण, संचालन और रखरखाव के फायदे

• केंद्रीय हैंडव्हील पूर्ण हुड को घुमाने की आवश्यकता के बिना क्लोजिंग कवर का प्रत्यक्ष स्थानीय नियंत्रण प्रदान करता है, जो बड़े DN 400 ₹ 900 वेंटिलेटर के लिए व्यावहारिक है।
• स्क्रू तंत्र को कवर को पूरी यात्रा के माध्यम से स्थानांतरित करना चाहिए ताकि वेंटिलेशन के दौरान गास्केट जारी किया जाए और यूनिट बंद होने पर समान रूप से संपीड़ित किया जाए।
• मशरूम हुड प्रत्यक्ष वर्षा और स्प्रे से उद्घाटन को बचाता है; सत्यापित मौसम प्रतिरोधी प्रदर्शन कवर की सीट तक पहुंचने, गास्केट की स्थिति, धुरी संरेखण पर निर्भर करता है,और संरचनात्मक अखंडता.
• बंद सीट, कवर किनारे, धुरी, अखरोट, हैंडव्हील और जल निकासी क्षेत्रों को निरीक्षण, सफाई, स्नेहन और संक्षारण नियंत्रण के लिए सुलभ रहना चाहिए।
• खुले डेक की स्थापना के लिए वेंटिलेटर को कोमिंग को संरचनात्मक रूप से डेक से जोड़ा जाना चाहिए और डेक मोटाई, स्थानीय सुदृढीकरण, कोमिंग ऊंचाई के साथ-साथ जांच की जानी चाहिए,और पानी के प्रवेश का सबसे कम संभव बिंदु.
• नियमित रखरखाव में केवल आंशिक हैंडव्हील रोटेशन के बजाय पूर्ण स्ट्रोक ऑपरेशन, स्पिंडल और नट का स्नेहन और कवर, कोमिंग किनारे, गास्केट, स्क्रीन,और समापन-स्थिति का संकेत.
• कृन्तकों या कीटों के खिलाफ सुरक्षा को एक निर्दिष्ट स्क्रीन घटक के रूप में माना जाना चाहिए। यह आवश्यक वायु प्रवाह में बाधा नहीं डाल सकता है और इसे साफ करने के लिए हटाया जा सकता है या सुलभ होना चाहिए।
• एक पारंपरिक अग्नि डिमपर स्वचालित रूप से लोड लाइन मौसम प्रतिरोधी बंद करने वाले उपकरण के बराबर नहीं है। अग्नि सुरक्षा और मौसम प्रतिरोधी कार्यों को अलग से पुष्टि की जानी चाहिए जब दोनों की आवश्यकता होती है।

कस्टम विशेषताएं

• मानक की स्थितिः GB 3887-1983 पुराने विन्यास → पुष्टि की गई प्रतिस्थापन या ड्राइंग-निर्दिष्ट परियोजनाओं के लिए उपयोग; नए निर्माण के लिए वर्तमान मानक स्वीकृति की समीक्षा करें।
• प्रकारः बी → केंद्रीय हैंडव्हील और पेंच से संचालित आंतरिक बंद ढक्कन के साथ फिक्स्ड मशरूम हुड।
• नाममात्र व्यास: DN 400 / 450 / 500 / 550 / 600 / 650 / 700 / 750 / 800 / 850 / 900 → वेंटिलेशन व्यवस्था और पोत के चित्र के अनुसार चुनें।
• बंद करने वाला यंत्र: मैनुअल हैंडव्हील → ऑपरेटिंग दिशा, पूर्ण यात्रा, बंद करने की स्थिति का संकेत और आवश्यक पहुंच की पुष्टि करें।
• पेंच धागाः T36×6-बाएं से T44×8-बाएं → नाममात्र व्यास के साथ भिन्न होता है जैसा कि विस्तृत इंजीनियरिंग तालिका में दिखाया गया है।
• संदर्भ प्लेट मोटाईः समुद्री और अंतर्देशीय जलमार्ग के लिए अलग-अलग मूल्य → अंतिम मोटाई को पुष्टि किए गए मानक, पोत श्रेणी और अनुमोदित ड्राइंग का पालन करना चाहिए।
• मौसम सीलः गास्केट बंद कवर → गास्केट सामग्री, संपीड़न, तापमान प्रतिरोध, और प्रतिस्थापन विवरण की पुष्टि की जानी चाहिए।
• प्रमाणपत्र की आवश्यकताः परियोजना के दायरे के अनुसार उपलब्ध → निर्माता प्रमाणपत्र, सामग्री की ट्रेस करने की क्षमता, प्रकार अनुमोदन, या कक्षा में उपस्थिति उद्धरण से पहले सहमत होना चाहिए।

यह कैसे काम करता है

Handwheel is rotated → Left-hand screw drives the internal cover upward or downward → Open position allows ventilation through the annular passage beneath the hood → Closed position compresses the gasket against the seat → Crew verifies full closure and maintains the operating mechanism

आवेदन

Exposed ship-deck ventilation terminals | Freeboard-deck or superstructure-deck ventilation openings subject to approved arrangement | Engine-room or machinery-space ventilation trunks where local weathertight closure is specified | Cargo and service-space ventilation | Newbuilding after current-standard review | Repair and replacement of legacy GB 3887 installations

प्रमाणपत्र और लाभ

प्रमाण पत्र और निरीक्षण परियोजना की आवश्यकता, सामग्री की ट्रेस करने की क्षमता, अनुमोदित ड्राइंग, परीक्षण के दायरे और वर्गीकरण समाज की प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या GB 3887-1983 अभी भी समुद्री मशरूम वेंटिलेटर के लिए वर्तमान मानक है?

उत्तर 1: नहीं. आधिकारिक चीनी मानक अभिलेखों से पता चलता है कि GB 3887-1983 को CB/T 295-1999 द्वारा प्रतिस्थापित किया गया था; बाद में CB/T 295-2000 को CB/T 4444-2017 द्वारा प्रतिस्थापित किया गया था।जीबी 3887 प्रकार बी पृष्ठ इसलिए पुराने प्रतिस्थापन या परियोजनाओं के लिए सबसे अच्छा उपयोग किया जाता है जिनके अनुमोदित ड्राइंग विशेष रूप से इस प्रकार को बरकरार रखता है.

प्रश्न 2: क्या इस प्रकार के वेंटिलेटर को लोड लाइन स्थिति 1 या स्थिति 2 में स्थापित किया जा सकता है?

A2: यह केवल तभी विचार किया जा सकता है जब पूर्ण व्यवस्था लागू लोड लाइन और वर्ग आवश्यकताओं को पूरा करती है। पुष्टि में डेक की स्थिति, न्यूनतम कोमिंग ऊंचाई,पानी के प्रवेश का सबसे कम संभव बिंदु, संरचनात्मक कनेक्शन, स्थायी रूप से संलग्न या आसानी से उपलब्ध बंद करने वाला उपकरण, और अनुमोदित मौसम प्रतिरोधी प्रदर्शन।

Q3: क्या एंटी-रैट, कीट-प्रूफ और फायरप्रूफ कार्य मानक के रूप में शामिल हैं?

A3: प्रकार B का मुख्य कार्य हैंडव्हील से संचालित हवा से अछूता क्लोजर है। एंटी-रॉडेंट या कीट स्क्रीन को सामान के रूप में निर्दिष्ट किया जा सकता है।अग्नि सुरक्षा के लिए एक अलग से परिभाषित और अनुमोदित अग्नि शमन या बंद व्यवस्था की आवश्यकता होती हैयह केवल मशरूम वेंटिलेटर संरचना से दावा नहीं किया जाना चाहिए।
