JIS F2320 टाइप बी हॉरिजॉन्टल ओपनिंग कार्गो ऑयल टैंक हैच कवर मरीन आउटफिटिंग:

JIS F2320 टाइप बी हॉरिजॉन्टल ओपनिंग कार्गो ऑयल टैंक हैच कवर मरीन आउटफिटिंग:

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Zhongyuan
प्रमाणन: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
मॉडल संख्या: मानक और अनुकूलित
दस्तावेज: Marine Swing type oil tank ...94.pdf

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1
मूल्य: As per quotation
पैकेजिंग विवरण: फूस या अनुकूलित
प्रसव के समय: प्रस्ताव के अनुसार
भुगतान शर्तें: टीटी, एल/सी, आदि
आपूर्ति की क्षमता: ग्राहकों की जरूरतों को पूरा करें
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी

Standard: JIS F 2320-2003 Material: Mild Steel, Stainless Steel, Duplex Stainless Steel, Aluminium,
Packing Materials: Neoprene, NBR ,Hi - NBR, Viton, Teflon Test: Hydraulic Pressure Test, Hose Test, Chalk Test
Dimension: As Standard or Customized, As client’s drawing Application Type: Water-tight, Weather-tight, Gas Tight, Oil-tight
Open Type: Hand Wheel Quick Operate Closing Type: Hinged
Surface treatment: sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, customized surface treatment available. Classification Certificates: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA
प्रमुखता देना:

CCS JIS F2320 ऑयल टाइट हैच कवर

,

JIS F2320 ऑयल टाइट हैच कवर

,

JIS F 2320-2003 समुद्री हैच कवर

उत्पाद विवरण

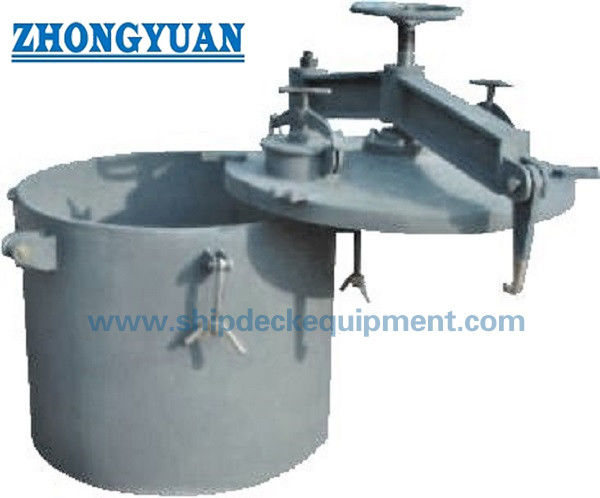

JIS F2320 प्रकार B क्षैतिज खोलने कार्गो तेल टैंक हैच कवर



विवरण:

समुद्री तेल सील हैच का उपयोग मुख्य रूप से तेल कार्गो टैंकों के लिए व्यक्तिगत निरीक्षण और प्रवेश के समय निकासी के लिए किया जाता है, तेल और गैस सीलता के साथ। फिल्टर विरोधी क्षरण सामग्री से बना है।ट्रांसमिशन के भाग आम तौर पर तांबे के मिश्र धातु से बने होते हैं, ढक्कन के खुले और बंद होने से होने वाली चिंगारियों से बचने के लिए। तेल-टाइट लटक ढक्कन के प्रकार गोल और अंडाकार होते हैं। इसके नाममात्र आकार का व्यास आम तौर पर 700 मिमी ~ 1200 मिमी होता है,एक अवलोकन छेद जिसका व्यास 150 मिमी से कम नहीं है लटकन कवर के साथ है, अवलोकन छेद एक तेल-टाइट लटक ढक्कन बंद डिवाइस और आग तांबा जाल से सुसज्जित है।



मुख्य तकनीकी विनिर्देश:

  1. मानकः JIS F 2320-2003
  2. सामग्री: हल्के स्टील, स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, एल्यूमीनियम,
  3. पैकेजिंग सामग्रीः नियोप्रीन, एनबीआर, हाय-एनबीआर, विटन, टेफ्लॉन
  4. परीक्षणः हाइड्रोलिक दबाव परीक्षण, नली परीक्षण, चाक परीक्षण
  5. आयामः मानक या अनुकूलित के रूप में, ग्राहक के चित्र के रूप में,
  6. अनुप्रयोग प्रकारः पानी के लिए अछूता, मौसम के लिए अछूता, गैस के लिए अछूता, तेल के लिए अछूता
  7. खुला प्रकारः हाथ का पहिया त्वरित संचालन
  8. बंद करने का प्रकारः हिंग्ड
  9. सतह उपचारः S2.5 के लिए रेत झड़ने + epoxy दुकान प्राइमर की एक परत, पॉलिश, जस्ती, अनुकूलित सतह उपचार उपलब्ध है।
  10. वर्गीकरण प्रमाणपत्रः सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आरआईएनए।



मुख्य तकनीकी पैरामीटर

नाममात्र आकार D डी1 H आर डी2 A1 A2 बी H3 h1
760 760 731 180 760 710 491 436 425 70 144 90
910 910 881 200 910 860 566 506 500 80 164 100
1220 1 220 1 191 240 1220 1170 721 656 695 95 204 115

नाममात्र आकार L F1 d1 d2 F a1 d3 d20 d19 r1 r2
760 320 13 6 110 60 130 85 72 61 62 40 75 55
910 330 146 120 70 140 90 82 71 72 50 80 60
1220 340 156 130 80 150 100 94 81 82 60 85 65

नाममात्र आकार r1 r4 r5 d5 d6 d7 d8 d9 dl8 d10 d11 d12 d13 L1 L2
760 125 92 57 66 40 106 150 186 190 64 39 Tr38×7 30 278 197
910 130 97 62 70 44 110 154 190 194 68 43 Tr42×7 34 288 207
1220 135 102 67 76 50 116 160 196 300 74 49 Tr48×8 39 303 222

नाममात्र आकार d14 d15 d16 d17 Y h2 b1 b3 H1 h3 h4 संदर्भ
वजन

760 60 M58X2 76 105 60 110 84 64 188 100 115 314
910 64 M62X2 80 109 65 120 85 58 188 100 115 383
1220 72 M70X2 86 115 72 135 94 50 208 120 135 535
JIS F2320 टाइप बी हॉरिजॉन्टल ओपनिंग कार्गो ऑयल टैंक हैच कवर मरीन आउटफिटिंग: 0

JIS F2320 प्रकार B का चित्र क्षैतिज उद्घाटन कार्गो तेल टैंक लंच कवर नौसेना उपकरण



JIS F2320 टाइप बी हॉरिजॉन्टल ओपनिंग कार्गो ऑयल टैंक हैच कवर मरीन आउटफिटिंग: 1JIS F2320 टाइप बी हॉरिजॉन्टल ओपनिंग कार्गो ऑयल टैंक हैच कवर मरीन आउटफिटिंग: 2
