आईएसओ 5894 टाइप सीओ रिकर्ड मल्टी बोल्ट मैनहोल कवर समुद्री आउटफिट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
| दस्तावेज: | Marine manhole cover CBT 43...14.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | आईएसओ 5894: 2018 | सामग्री: | हल्के स्टील, स्टेनलेस स्टील |
|---|---|---|---|
| परीक्षण: | हाइड्रोलिक दबाव परीक्षण | आयाम: | मानक या अनुकूलित के रूप में, ग्राहक की ड्राइंग के रूप में |
| आवेदन का प्रकार: | पानी-तंग, गैस तंग, तेल तंग | प्रकार: | टाइप सीओ, बोल्ट, डेक के साथ फ्लश |
| सतह उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना |
| प्रमुखता देना: | आईएसओ जीबी 11628 समुद्री मैनहोल कवर,जीबी 11628 समुद्री मैनहोल कवर,आईएसओ उठाया मैनहोल कवर |
||
उत्पाद विवरण

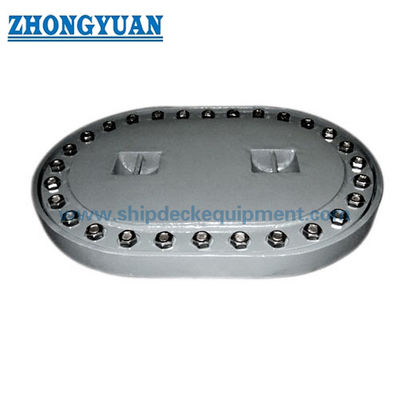

आईएसओ 5894 प्रकार सीओ समाहित मल्टी बोल्ट्स मैनहोल कवर
विवरण:
आईएसओ 5894 प्रकार सीओ जहाजों के लिए मल्टी बोल्ट कवर के साथ ढक्कन अंडाकार manhole है। यह IS05892 के मानक के अनुसार डिजाइन और निर्मित है।यह इस्पात से बना है और विभिन्न जहाजों के लिए इस्तेमाल किया जा सकता है. बोल्ट स्टेनलेस स्टील से बना है, और अखरोट स्टेनलेस स्टील या कांस्य या तांबा हो सकता है. यदि आप हमारे उत्पादों में रुचि रखते हैं, तो कृपया अधिक जानकारी के लिए हमसे संपर्क करें.
मुख्य तकनीकी विनिर्देश:
- मानकः आईएसओ 5894:2018;
- सामग्री: हल्के स्टील, स्टेनलेस स्टील;
- परीक्षणः हाइड्रोलिक दबाव परीक्षण;
- आयामः मानक या अनुकूलित के रूप में, ग्राहक के चित्र के रूप में;
- अनुप्रयोग प्रकारः जलरोधक, गैस-संकुचित, तेल-संकुचित;
- प्रकारः प्रकार CO, बोल्ट, डेक के साथ फ्लश;
- सतह उपचारः S2.5 के लिए रेत झड़ने + epoxy दुकान प्राइमर की एक परत, पॉलिश, गैल्वेनाइज्ड, अनुकूलित सतह उपचार उपलब्ध है;
- वर्गीकरण प्रमाणपत्रः सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए।
मुख्य तकनीकी मापदंडः
| नाममात्र आकार l1 × b1 |
l2 | b2 | l3 | b3 | l4 | b4 | t | फास्टनर व्यास |
फास्टनर संख्या |
| 450×350 | 570 | 470 | 520 | 420 | 622 | 522 | 6 | एम20 | 16 |
| 600×400 | 720 | 520 | 670 | 470 | 772 | 572 | 8 | 20 | |
| 600 × 450 | 720 | 570 | 670 | 520 | 772 | 622 | 8 | 20 | |
| 800×600 | 920 | 720 | 870 | 670 | 972 | 772 | 12 | 26 | |
| नोट 1 t न्यूनतम मोटाई के लिए है, तालिका में नहीं दिखाए गए मोटाई को बिल्डरों के अभ्यास के अनुसार डिजाइन किया जा सकता है | |||||||||
कुंजीः 1 कोमिंग प्लेट, 3 कवर, 2 प्लेट रिंग, 4 गास्केट, 5 हैंडल, 6 अंकन 7 जैकिंग-अप बोल्ट, 2 × एम 20
वेल्ड का आकार और विवरण मान्यता प्राप्त औद्योगिक मानक के अनुरूप होना चाहिए।
कोष्ठक में दिए गए आयामों को समायोजित किया जा सकता है। कोष्ठक में दिए गए आयामों का चयन करते समय, कवर का शीर्ष, नट सहित, फ्लश सतह से बाहर नहीं निकलना चाहिए।
नोट 1 जैकिंग-अप बोल्ट 2 × M20 यदि उपयुक्त हो तो उपयोगकर्ता द्वारा चुने जा सकते हैं।
नोट 2 l 1 х b 1 एक स्पष्ट उद्घाटन है।
नोट 3 बिल्डर के अभ्यास के अनुसार हैंडल का प्रकार डिजाइन और बदला जा सकता है।
आईएसओ 5894 प्रकार सीओ का चित्र
