ASTM F1142 बोल्टेड सेमी फ्लश ऑइलटाइट वाटरटाइट मैनहोल कवर असेंबली मरीन आउटफिटिंग:
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Zhongyuan |
प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 |
---|---|
मूल्य: | As per quotation |
पैकेजिंग विवरण: | फूस या अनुकूलित |
प्रसव के समय: | प्रस्ताव के अनुसार |
भुगतान शर्तें: | टीटी, एल/सी, आदि |
आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
विस्तार जानकारी |
|||
मानक: | एएसटीएम F1142 - 2012 | सामग्री: | हल्के स्टील, स्टेनलेस स्टील |
---|---|---|---|
बोल्ट और नट सामग्री: | स्टेनलेस स्टील, कांस्य, पीतल | पाल बांधने की रस्सी: | बुना ए, नियोप्रीन, या अनुकूलित |
परीक्षण: | हाइड्रोलिक दबाव परीक्षण, वायु जकड़न परीक्षण | आयाम: | मानक या अनुकूलित के रूप में, ग्राहक के चित्र के रूप में |
आवेदन का प्रकार: | बोल्टेड, सेमी-फ्लश, ऑइलटाइट और वॉटरटाइट | सतह का उपचार: | S2.5 + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपलब्ध है। |
वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना | ||
प्रमुखता देना: | नौसेना उपकरण म्यानहोल कवर विधानसभा,जलरोधक मैनहोल कवर असेंबली,एएसटीएम F1142 मैनहोल कवर असेंबली |
उत्पाद विवरण
एएसटीएम एफ1142 बोल्टेड सेमी फ्लश ऑइलटाइट वाटरटाइट मैनहोल कवर असेंबली
विवरण:
एएसटीएम एफ1142 बोल्टेड सेमी फ्लश ऑइलटाइट वाटरटाइट मैनहोल कवर असेंबलीमैंडेक या बल्कहेड में उपयोग के लिए ऑयलटाइट और वॉटरटाइट कवर की आवश्यकता होती है जिन्हें पूरी तरह से फ्लश करने की आवश्यकता नहीं होती है। मैनहोल कवर असेंबलियों को कवर, माउंटिंग रिंग, गास्केट, वेल्डेड स्टड, वाशर और नट्स के साथ पूरा किया जाना चाहिए।
मुख्य तकनीकी विनिर्देश:
- मानक: एएसटीएम F1142 - 2012
- सामग्री: हल्के स्टील, स्टेनलेस स्टील,
- बोल्ट और अखरोट सामग्री: स्टेनलेस स्टील, कांस्य, पीतल
- गैस्केट: बुना ए, नियोप्रीन, या अनुकूलित;
- परीक्षण: हाइड्रोलिक दबाव परीक्षण, वायु जकड़न परीक्षण
- आयाम: मानक या अनुकूलित के रूप में, ग्राहक के चित्र के रूप में,
- टाइप I—15- 23-इंच से।(381-584-मिमी तक) पहुंच खोलने का आकार।टाइप II-18- 24-इंच तक।(457-610-मिमी तक) पहुंच खोलने का आकार।
- ग्रेड 1-1 4 -इन।(6.35-मिमी) मोटी कवर प्लेट।ग्रेड 2- 3 8-इन।(9.5-मिमी) मोटी कवर प्लेट।ग्रेड 3- 1 2-इन।(12.7 मिमी) मोटी कवर प्लेट।
- आवेदन का प्रकार: बोल्टेड, सेमी-फ्लश, ऑइलटाइट और वॉटरटाइट
- भूतल उपचार: एस 2.5 के लिए सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश, जस्ती, अनुकूलित सतह उपचार उपलब्ध है।
- वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना।
मुख्य तकनीकी पैरामीटर:
टाइप | श्रेणी | तश्तरी मोटाई |
डेक कट कुल आकार |
ए | बी | सी | डी | ई, डिग्री | एफ, डिग्री | जी | एच | मैं | जे | क | |||||||||
में। | मिमी | में। | मिमी | में। | मिमी | में। | मिमी | में। | मिमी | में। | मिमी | में। | मिमी | में। | मिमी | में। | मिमी | ||||||
मैं | 1 | 1/4 | 6.5 | 15×23 | 381×584 | 2 | 3 3/8 | 86 | 6 3/4 | 171 | 7 | 21 | 147 | 7 1/2 | 191 | 8 | 203 | 9 1/4 | 235 | 101/2 | 267 | 4 | 102 |
मैं | 2 | 3/8 | 9.5 | 15×23 | 381×584 | 2 | 3 3/8 | 86 | 6 3/4 | 171 | 7 | 21 | 147 | 7 1/2 | 191 | 8 | 203 | 9 1/4 | 235 | 101/2 | 267 | 4 | 102 |
मैं | 3 | 1/2 | 12.5 | 15×23 | 381×584 | 2 | 3 3/8 | 86 | 6 3/4 | 171 | 7 | 21 | 147 | 7 1/2 | 191 | 8 | 203 | 9 1/4 | 235 | 101/2 | 267 | 4 | 102 |
मैं | 1 | 1/4 | 6.5 | 18×24 | 457×610 | 2 | 3 1/4 | 83 | 6 1/2 | 165 | 8 | 18 | 144 | 9 | 229 | 9 1/2 | 241 | 10 3/4 | 273 | 12 | 305 | 3 | 76 |
मैं | 2 | 3/8 | 9.5 | 18×24 | 457×610 | 2 | 3 1/4 | 83 | 6 1/2 | 165 | 8 | 21 | 144 | 9 | 229 | 9 1/2 | 241 | 10 3/4 | 273 | 12 | 305 | 3 | 76 |
मैं | 3 | 1/2 | 12.5 | 18×24 | 457×610 | 2 | 3 1/4 | 83 | 6 1/2 | 165 | 8 | 18 | 144 | 9 | 229 | 9 1/2 | 241 | 10 3/4 | 273 | 12 | 305 | 3 | 76 |
टेक मात्रा |
डिज़ाइन का दबाव | वज़न | ||
साई | किलो पास्कल | एलबीएस | किलोग्राम | |
22 | 12 | 82.7 | 78 | 35 |
22 | 27 | 186.2 | 100 | 45 |
22 | 47.9 | 330.2 | 121 | 55 |
24 | 8.9 | 62.1 | 88 | 40 |
24 | 20 | 137.9 | 114 | 52 |
24 | 35.6 | 245.5 | 140 | 64 |

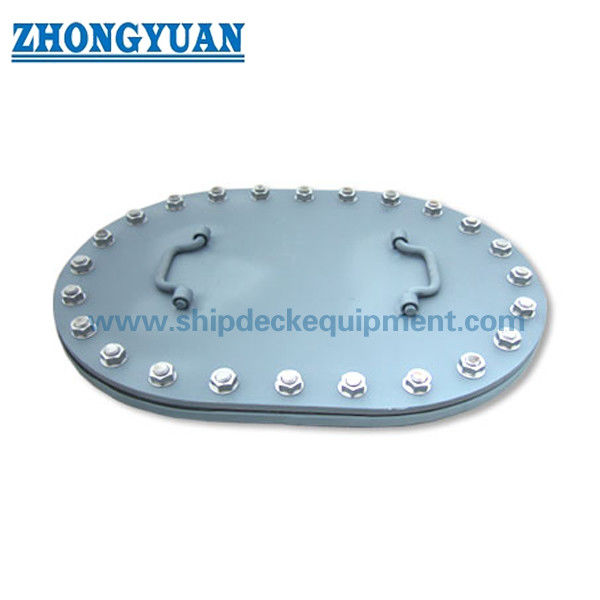

के चित्रएएसटीएम एफ1142 बोल्टेड सेमी फ्लश ऑइलटाइट वाटरटाइट मैनहोल कवर असेंबली
