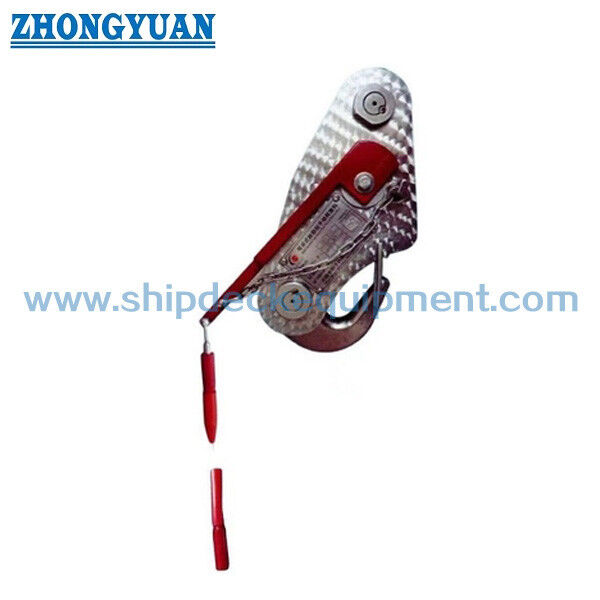

बचाव नाव रिलीज हुक – ऑफ-लोड और ऑन/ऑफ-लोड प्रकार

उत्पाद अवलोकन

एक बचाव नाव रिलीज हुक बचाव नाव को उसके लॉन्चिंग उपकरण के सिंगल फॉल से जोड़ता है और नाव के पानी में पहुँचने पर स्वीकृत रिलीज फ़ंक्शन प्रदान करता है। प्रलेखित रेंज में सामान्य जल-जनित रिलीज के लिए एक सिंगल-पॉइंट ऑफ-लोड हुक और लोड के तहत संरक्षित रिलीज के लिए हाइड्रोस्टैटिक इंटरलॉक के साथ एक सिंगल-पॉइंट ऑन/ऑफ-लोड हुक शामिल है। हुक प्रकार, सुरक्षित कार्य भार, लिफ्टिंग-रिंग ज्यामिति, हुक सीट और डेविट इंटरफ़ेस को एक स्वीकृत बचाव-नाव लिफ्टिंग सिस्टम के रूप में माना जाना चाहिए।

उपलब्ध बचाव-नाव अनुमोदन कठोर तेज बचाव नावों के लिए 3.0 टी ऑफ-लोड हुक और 3.5 टी ऑन/ऑफ-लोड हुक विकल्प का दस्तावेजीकरण करते हैं। एक अलग कठोर बचाव-नाव अनुमोदन 3.0 टी ऑफ-लोड हुक को एक स्वीकृत सिंगल-पॉइंट लिफ्टिंग व्यवस्था के रूप में भी दस्तावेजीकरण करता है। ये मान कॉन्फ़िगरेशन-विशिष्ट हैं और इन्हें हर बचाव नाव पर सामान्यीकृत नहीं किया जाना चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: सिंगल-पॉइंट बचाव नाव रिलीज हुक / रिलीज गियर।
• दस्तावेजीकृत रिलीज प्रकार: ऑफ-लोड रिलीज और संरक्षित ऑन/ऑफ-लोड रिलीज।
• दस्तावेजीकृत SWL उदाहरण: 3.0 टी ऑफ-लोड हुक; 3.5 टी ऑन/ऑफ-लोड हुक।
• हाइड्रोस्टैटिक इंटरलॉक: 3.5 टी ऑन/ऑफ-लोड कॉन्फ़िगरेशन के साथ दस्तावेजीकृत।
• अनुप्रयोग: कठोर बचाव नावों और तेज बचाव नावों के लिए एक स्वीकृत सिंगल-फॉलो लिफ्टिंग व्यवस्था का उपयोग करना।
• चयन आधार: नाव डेविट लोड, हुक SWL, लिफ्टिंग-रिंग ज्यामिति, रिलीज प्रकार, हुक सीट और अनुमोदन का दायरा।

मुख्य तकनीकी पैरामीटर

संरचना और रिलीज लॉजिक

रिलीज हुक बचाव नाव और डेविट फॉल के बीच लोड-वहन इंटरफ़ेस बनाता है। ऑफ-लोड व्यवस्था तब रिलीज के लिए अभिप्रेत है जब बचाव नाव पानी में हो और हुक अब लॉन्चिंग लोड को वहन नहीं कर रहा हो। ऑन/ऑफ-लोड व्यवस्था लोड के तहत रिलीज करने की एक संरक्षित क्षमता जोड़ती है और ऑन-लोड फ़ंक्शन की सुरक्षा के लिए दस्तावेजीकृत कॉन्फ़िगरेशन में हाइड्रोस्टैटिक इंटरलॉक का उपयोग करती है।

पूर्ण रिलीज प्रणाली हुक बॉडी से अधिक है। हुक सीट, लिफ्टिंग रिंग या फॉल ब्लॉक, रिलीज हैंडल/लिंकेज, फिट होने पर हाइड्रोस्टैटिक यूनिट, सिक्योरिंग हार्डवेयर और रीसेट इंडिकेशन को स्वीकृत नाव ड्राइंग और रिलीज-सिस्टम निर्देशों के अनुरूप होना चाहिए।

संगतता और चयन

समान नाममात्र SWL वाला हुक स्वचालित रूप से विनिमेय नहीं होता है। हुक थ्रोट और लॉकिंग ज्यामिति, लिफ्टिंग-रिंग इंटरफ़ेस, हुक-सीट की मजबूती, रिलीज यात्रा, हाइड्रोस्टैटिक-इंटरलॉक व्यवस्था, रीसेट स्थिति और स्वीकृत बचाव-नाव स्थापना की जाँच की जानी चाहिए। प्रतिस्थापन परियोजनाओं के लिए, संगतता की पुष्टि होने से पहले मौजूदा नाव सीरियल नंबर, हुक ड्राइंग, डेविट हुक/फॉल व्यवस्था और वर्तमान प्रमाण पत्र की आपूर्ति की जानी चाहिए।

निरीक्षण और प्रमाणन

आईएमओ संकल्प MSC.402(96) बचाव नावों और तेज बचाव नावों पर रिलीज गियर को रखरखाव, गहन-परीक्षा और परिचालन-परीक्षण व्यवस्था में शामिल करने की आवश्यकता है। वार्षिक परीक्षा में रिलीज सक्रियण उपकरण, अत्यधिक मुक्त खेल, फिट होने पर हाइड्रोस्टैटिक इंटरलॉक, नियंत्रण/रिलीज केबल और हुक फास्टनिंग शामिल हैं। ऑन-लोड और ऑफ-लोड रिलीज फ़ंक्शन को विभिन्न स्थितियों का उपयोग करके परिचालन रूप से परीक्षण किया जाता है, जिसके बाद गियर पूरी तरह से रीसेट हो गया है इसकी पुष्टि की जाती है।

वर्तमान उत्पाद-विशिष्ट साक्ष्य बचाव-नाव अनुमोदन पैकेजों से आता है और स्थापित हुक कॉन्फ़िगरेशन की पुष्टि करता है। यह स्थापित नहीं करता है कि हुक इकाइयाँ स्वयं 2026 में वर्तमान स्वतंत्र अनुमोदन रखती हैं।

चयन और पूछताछ गाइड

1. बचाव-नाव प्रकार, सीरियल नंबर, पूरी तरह से लोड किया गया डेविट लोड और मौजूदा हुक मॉडल/ड्राइंग प्रदान करें।

2. पुष्टि करें कि क्या स्वीकृत व्यवस्था के लिए केवल ऑफ-लोड रिलीज या हाइड्रोस्टैटिक इंटरलॉक के साथ ऑन/ऑफ-लोड रिलीज की आवश्यकता है।

3. लिफ्टिंग-रिंग / फॉल-ब्लॉक आयाम, हुक-सीट ड्राइंग और डेविट इंटरफ़ेस प्रदान करें।

4. पुष्टि करें कि क्या आवश्यकता एक पूर्ण रिलीज असेंबली, प्रतिस्थापन हुक या स्पेयर पार्ट्स है।

5. प्रतिस्थापन या नई आपूर्ति हुक के लिए वर्तमान वर्ग, ध्वज और MED अनुमोदन आवश्यकताओं की पुष्टि करें।

अनुप्रयोग

कठोर बचाव नाव | तेज बचाव नाव | सिंगल-फॉलो बचाव-नाव डेविट सिस्टम | नई निर्माण जीवन-रक्षक प्रणाली | प्रतिस्थापन रिलीज-हुक परियोजनाएं

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1. ऑफ-लोड हुक और ऑन/ऑफ-लोड हुक में क्या अंतर है? ऑफ-लोड हुक नाव के पानी में होने और लोड हटा दिए जाने के बाद रिलीज के लिए अभिप्रेत है। ऑन/ऑफ-लोड हुक लोड के तहत रिलीज का एक संरक्षित कार्य भी प्रदान करता है और हाइड्रोस्टैटिक इंटरलॉक का उपयोग कर सकता है।

Q2. क्या 3.0 टी हुक को बिना संशोधन के 3.5 टी हुक से बदला जा सकता है? स्वचालित रूप से नहीं। SWL अकेले संगतता की पुष्टि नहीं करता है; हुक ज्यामिति, सीट, रिलीज लिंकेज, लिफ्टिंग इंटरफ़ेस और अनुमोदन की जाँच की जानी चाहिए।

Q3. क्या बचाव-नाव प्रमाण पत्र यह साबित करता है कि हुक का वर्तमान स्टैंडअलोन अनुमोदन है? नहीं। नाव का अनुमोदन स्थापित कॉन्फ़िगरेशन की पुष्टि करता है; यदि स्टैंडअलोन अनुमोदन दावे की आवश्यकता है तो वर्तमान स्वतंत्र हुक प्रमाण पत्र को अलग से जांचा जाना चाहिए।
