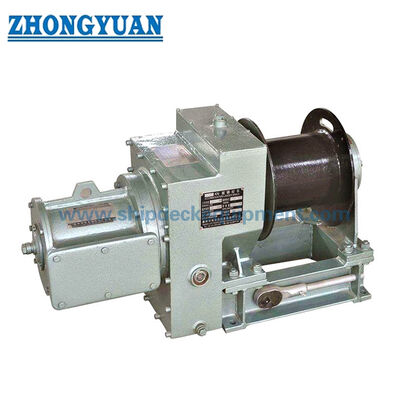

टैंकर और समुद्री जहाजों के लिए ISO 7364
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक:: | ISO 7364:2016 | प्रकार:: | वायवीय एकल ड्रम और विभाजित ड्रम; |
|---|---|---|---|
| कारखाना परीक्षणः: | बिना भार के चलना परीक्षण, ड्रम भार परीक्षण, 1,5 रखरखाव भार के तहत स्थिर परीक्षण; | कार्य भार:: | 10kn, 16kn, 20kn |
| गति (एम/मिनट):: | 9-20 मीटर/मिनट | तार रस्सी: | 6*37-13.0-170-1; |
| सामग्री:: | हल्का स्टील, | नियंत्रण:: | स्थानीय नियंत्रण |
| वर्गीकरण प्रमाणपत्र:: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, आदि। | ||
| प्रमुखता देना: | आईएसओ 7364 आवास सीढ़ी चरखी,वायवीय मोटर आवास सीढ़ी चरखी,समुद्री आवास सीढ़ी चरखी; |
||
उत्पाद विवरण
10-20 केएन वायवीय आवास सीढ़ी चरखी | टैंकरों और समुद्री जहाजों के लिए आईएसओ 7364
उत्पाद अवलोकन
यह वायवीय आवास सीढ़ी चरखी एक या दो तार रस्सियों के माध्यम से आवास सीढ़ी को ऊपर उठाने, नीचे करने और सुरक्षित करने के लिए जहाज डेक मशीनरी है। आईएसओ 7364:2016 वायवीय, हाइड्रोलिक, इलेक्ट्रिक या मैनुअल ड्राइव के साथ आवास सीढ़ी चरखी के डिजाइन और परीक्षण पर लागू होता है। इस उत्पाद परिवार के लिए, वायवीय ड्राइव को एकल-ड्रम या स्प्लिट-ड्रम व्यवस्था, स्थानीय नियंत्रण, एक स्वचालित होल्डिंग डिवाइस, मैनुअल बैकअप ड्राइव और एक स्थानीय आपातकालीन स्टॉप के साथ जोड़ा जाता है।
चरखी को अकेले सामान्य "कार्य भार" के बजाय संपूर्ण जहाज पहुंच व्यवस्था के हिस्से के रूप में चुना जाना चाहिए। ड्रम लोड, होल्डिंग लोड, रस्सियों की संख्या, ड्रम प्रकार, रस्सी व्यास और तोड़ने की ताकत, ड्रम क्षमता, सीढ़ी ज्यामिति, रीविंग, डेक फाउंडेशन, वायु आपूर्ति और निरीक्षण दायरा सभी अंतिम कॉन्फ़िगरेशन को प्रभावित करते हैं। वायवीय ड्राइव टैंकरों और अन्य जहाजों पर उपयोगी हो सकता है जहां वायु-चालित समाधान निर्दिष्ट किया गया है; हालाँकि, आईएसओ 7364 स्वयं खतरनाक-क्षेत्र या विस्फोट-सुरक्षा प्रमाणन प्रदान नहीं करता है, और अपतटीय-इकाई का उपयोग परियोजना-विशिष्ट रहता है।
त्वरित विशिष्टताएँ
- मानक: आईएसओ 7364:2016 → जहाजों के आवास सीढ़ी चरखी के डिजाइन और परीक्षण के लिए वर्तमान प्रकाशित मानक।
- ड्रम लोड रेंज: 10/16/20 केएन → ड्रम निकास पर आवास-सीढ़ी व्यवस्था, रीविंग और आवश्यक रस्सी तनाव के अनुसार नाममात्र आकार का चयन करें।
- ड्राइव और ड्रम व्यवस्था: वायवीय एकल ड्रम या स्प्लिट ड्रम → आईएसओ 7364 के अनुसार एक स्प्लिट ड्रम की आवश्यकता होती है जहां एक ड्रम पर दो रस्सियाँ लगी होती हैं।
- लोड संबंध: होल्डिंग लोड कम से कम 3 × ड्रम लोड है → 10 केएन ड्रम-लोड चरखी के लिए, संबंधित होल्डिंग लोड 30 केएन है।
- संदर्भ वायवीय आपूर्ति: 0.59 एमपीए कामकाजी दबाव और 5.2 वर्ग मीटर/मिनट हवा की खपत → कंप्रेसर और पाइपिंग क्षमता को चयनित कॉन्फ़िगरेशन के अनुसार जांचा जाना चाहिए।
- उत्थापन गति: प्रलेखित 10 केएन वायवीय विन्यास के लिए 8 मीटर/मिनट → आईएसओ 7364 को 0.05 मीटर/सेकंड (3 मीटर/मिनट) से कम नहीं की संचालित चरखी नाममात्र उत्थापन गति की आवश्यकता होती है।
- तार रस्सी का चयन: व्यास और न्यूनतम तोड़ने की ताकत आईएसओ नाममात्र आकार और ड्रम व्यवस्था पर निर्भर करती है → प्रत्येक आकार पर एक 13 मिमी रस्सी विनिर्देश स्वचालित रूप से लागू नहीं किया जाना चाहिए।
- सुरक्षा और परीक्षण: स्वचालित होल्डिंग डिवाइस, मैन्युअल संचालन, स्थानीय आपातकालीन स्टॉप, फ़ैक्टरी लोड परीक्षण और ऑन-बोर्ड परीक्षण → अंतिम परीक्षण और प्रमाणपत्र का दायरा परियोजना/वर्ग की आवश्यकता से सहमत होना चाहिए।
मुख्य तकनीकी पैरामीटर
|
पैरामीटर |
इकाई |
10 केएन विन्यास |
इंजीनियरिंग प्रासंगिकता |
|---|---|---|---|
| वायु मोटर प्रकार | / | टीएमवाईजे4.4-4 | प्रलेखित 10 kN कॉन्फ़िगरेशन के लिए एयर मोटर मॉडल |
| मूल्यांकित शक्ति | किलोवाट | 4.4 | प्रलेखित 10 kN कॉन्फ़िगरेशन के लिए रेटेड मोटर शक्ति |
| मूल्याँकन की गति | आरपीएम | 800 | प्रलेखित 10 kN कॉन्फ़िगरेशन के लिए रेटेड मोटर गति |
| कार्य का दबाव | एमपीए | 0.59 | प्रलेखित 10 kN कॉन्फ़िगरेशन के लिए आवश्यक वायवीय कार्य दबाव |
| वायु की खपत | मी³/मिनट | 5.2 | प्रलेखित 10 kN कॉन्फ़िगरेशन के कंप्रेसर और पाइपिंग आकार के लिए हवा की खपत |
| कर्तव्य रेटिंग | मिन | 30 | 10 kN कॉन्फ़िगरेशन के लिए प्रलेखित कर्तव्य मान |
| कुल दक्षता | / | 0.858 | 10 kN कॉन्फ़िगरेशन के लिए प्रलेखित ड्राइवट्रेन दक्षता |
| मैनुअल ट्रांसमिशन अनुपात | / | 30.73 | प्रलेखित 10 kN कॉन्फ़िगरेशन के लिए मैनुअल ट्रांसमिशन अनुपात |
| वायवीय संचरण अनुपात | / | 75.43 | प्रलेखित 10 kN विन्यास के लिए वायवीय संचरण अनुपात |
| तार रस्सी अंकन | / | 6×37-13-170-1 | प्रलेखित 10 केएन कॉन्फ़िगरेशन के लिए तार-रस्सी अंकन प्रकाशित किया गया |
| ड्रम रस्सी क्षमता | एम | 40 | ड्रम पर संग्रहित रस्सी की लंबाई; सीढ़ी यात्रा के समान नहीं |
| कार्यशील घुमावदार परतें | / | 3 | प्रभावी कामकाजी रस्सी को तीन परतों के भीतर व्यवस्थित किया गया है |
| संदर्भ उत्थापन गति | मी/मिनट | 8 | प्रलेखित 10 kN कॉन्फ़िगरेशन के लिए उत्थापन गति |
| भार धारण करना | के.एन. | 30 | 10 kN ड्रम लोड के अनुरूप न्यूनतम होल्डिंग लोड |
| ड्रम लोड | के.एन. | 10 | आईएसओ नाममात्र आकार 10 के अनुरूप ड्रम लोड |
समग्र और बढ़ते आयाम। आयाम मिमी में हैं.
|
आईएसओ नाममात्र आकार / आपूर्तिकर्ता पंक्ति |
एल × बी × एच |
सी |
सी 1 |
ई |
n-ØA |
|---|---|---|---|---|---|
| 10 | 1030 × 340 × 570 | 470 | 235 | 300 | 6-Ø17 |
| 12 | 1120 × 380 × 680 | 500 | 265 | 320 | 6-Ø17 |
| 16 | 1130 × 380 × 680 | 530 | 265 | 320 | 6-Ø17 |
चयन एवं पूछताछ गाइड
- चरण 1: अनुमोदित आवास सीढ़ी व्यवस्था, सीढ़ी द्रव्यमान, रीविंग, निलंबन रस्सियों की संख्या और आवश्यक ड्रम लोड की पुष्टि करें। केवल सीढ़ी की लंबाई के आधार पर चयन न करें।
- चरण 2: चरखी प्रकार और हाथ की पुष्टि करें: दाएं हाथ या बाएं हाथ की ड्राइव स्थिति, सिंगल ड्रम (डी), स्प्लिट ड्रम (डीडी), या अन्य आईएसओ व्यवस्था। जहां एक ड्रम पर दो रस्सियां बंधी हों, वहां स्प्लिट-ड्रम व्यवस्था की पुष्टि करें।
- चरण 3: तार रस्सी का व्यास, निर्माण, तन्यता ग्रेड, न्यूनतम तोड़ने की ताकत, प्रभावी कार्य लंबाई, ड्रम क्षमता और रस्सी निकास दिशा की पुष्टि करें। ड्रम क्षमता को सीधे उठाने की ऊँचाई के रूप में नहीं माना जाना चाहिए।
- चरण 4: चरखी पर उपलब्ध संपीड़ित हवा के दबाव और प्रवाह, नियंत्रण-वाल्व व्यवस्था, स्थानीय आपातकालीन रोक स्थान, मैनुअल-ऑपरेशन पहुंच और किसी भी खतरनाक क्षेत्र की आवश्यकता की पुष्टि करें।
- चरण 5: डेक/फाउंडेशन इंटरफ़ेस, माउंटिंग-होल पैटर्न, संचालन और रखरखाव के लिए आसपास की पहुंच, सामग्री/कोटिंग की आवश्यकता, और आवश्यक वर्ग या मालिक निरीक्षण दायरे की पुष्टि करें।
- चरण 6: मात्रा, पोत प्रकार, स्थापना स्थिति, वर्ग की आवश्यकता, अनुमोदित जीए / सीढ़ी ड्राइंग, गंतव्य और आवश्यक डिलीवरी समय प्रदान करें।
संरचना
वायवीय वायु मोटर | कमी गियरिंग | सिंगल ड्रम या स्प्लिट ड्रम | तार-रस्सी एंकरिंग और फ्लैंज | स्वचालित होल्डिंग/ब्रेकिंग डिवाइस | मैनुअल ड्राइव | स्थानीय नियंत्रण | स्थानीय आपातकालीन रोक | स्टील सपोर्ट फ्रेम और माउंटिंग बेस
सुरक्षा, ड्राइव और इंजीनियरिंग लाभ
- ISO 7364 ड्रम लोड को होल्डिंग लोड से अलग करता है। नाममात्र आकार 10 के लिए, ड्रम लोड 10 kN है और न्यूनतम होल्डिंग लोड 30 kN है।
- दो-रस्सी व्यवस्था में एक विभाजित ड्रम का उपयोग किया जाता है। प्रभावी कामकाजी रस्सी तीन परतों तक सीमित है, कुल संग्रहित रस्सी पांच परतों तक है, ड्रम ज्यामिति रस्सी के व्यास से बंधी है।
- होल्डिंग डिवाइस 1.5 × होल्डिंग लोड पर ड्रम को सुरक्षित रखता है और पावर्ड ड्राइव खो जाने पर स्वचालित रूप से संचालित होता है; मैन्युअल रूप से कम करना और उठाना आवश्यक है।
- हवा का दबाव और प्रवाह चयनित चरखी से मेल खाना चाहिए। अकेले वायवीय ड्राइव खतरनाक-क्षेत्र या विस्फोट-सुरक्षा अनुमोदन स्थापित नहीं करता है।
- आईएसओ फ़ैक्टरी परीक्षण में नो-लोड रनिंग, ड्रम-लोड चक्र, 1.5 × ड्रम-लोड ओवरलोड, आपातकालीन-स्टॉप सत्यापन और 1.5 × होल्डिंग-लोड स्टैटिक परीक्षण शामिल हैं।
- यह काम किस प्रकार करता है
संपीड़ित हवा वायु मोटर को चलाती है → रिडक्शन गियरिंग ड्रम को घुमाती है → तार की रस्सी को ऊपर उठाती है या आवास सीढ़ी को नीचे करती है → ड्राइव पावर हटा दिए जाने पर होल्डिंग डिवाइस ड्रम को सुरक्षित करता है → मैनुअल ड्राइव बैकअप ऑपरेशन प्रदान करता है
अनुप्रयोग
व्यापारिक जहाज | टैंकर जहां वायवीय ड्राइव निर्दिष्ट है और खतरनाक क्षेत्र की आवश्यकताएं अनुमोदित हैं | कार्गो और रो-रो जहाज | नवनिर्माण/प्रतिस्थापन | परियोजना-विशिष्ट अपतटीय समर्थन जहाज या इकाइयाँ मालिक/वर्ग अनुमोदन के अधीन हैं
प्रमाणपत्र और लाभ
ISO 7364 का उपयोग डिज़ाइन और परीक्षण आधार के रूप में किया जा सकता है। निर्माता परीक्षण रिकॉर्ड और कक्षा निरीक्षण/प्रमाणन सहमत परियोजना दायरे के अनुसार और कक्षा अनुमोदन के अधीन उपलब्ध हैं।
परियोजना की आवश्यकता के अनुसार कक्षा विकल्प: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस | निर्माता सहमत दायरे के लिए दस्तावेज़ीकरण का परीक्षण करता है।

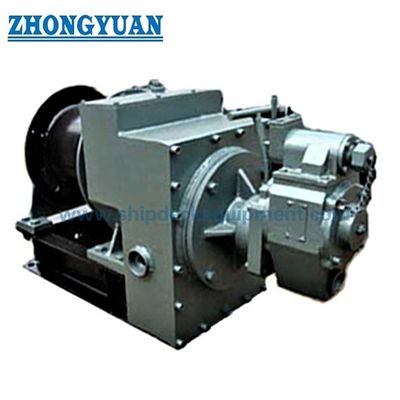

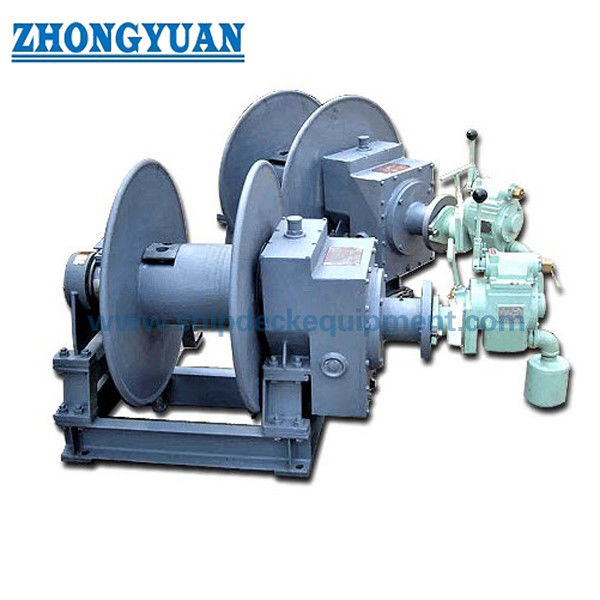

ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1:क्या ISO 7364 आवास सीढ़ी चरखी पायलट सीढ़ी चरखी के समान है?
ए1:क्रमांक आईएसओ 7364 आवास सीढ़ी चरखी को कवर करता है। एक आवास सीढ़ी एक अनुमोदित पायलट-स्थानांतरण व्यवस्था का हिस्सा हो सकती है, लेकिन यह चरखी को रस्सी पायलट-सीढ़ी चरखी नहीं बनाती है।
Q2:क्या वायवीय ड्राइव टैंकर के उपयोग के लिए चरखी को विस्फोट-रोधी बनाती है?
ए2:नहीं, वायवीय ड्राइव चरखी पर एक इलेक्ट्रिक ड्राइव मोटर को हटा देती है, लेकिन खतरनाक क्षेत्र की उपयुक्तता पूर्ण उपकरण, स्थापना क्षेत्र, नियंत्रण, सामग्री और आवश्यक परियोजना / वर्ग प्रमाणीकरण पर निर्भर करती है।
Q3:सही नाममात्र आकार और तार रस्सी का चयन कैसे किया जाना चाहिए?
ए3:आवश्यक ड्रम लोड और होल्डिंग लोड, रस्सियों की संख्या, ड्रम व्यवस्था, रस्सी तोड़ने की ताकत/व्यास, ड्रम क्षमता, वायु आपूर्ति और स्थापना ज्यामिति के आधार पर चयन करें। एक 13 मिमी रस्सी का आकार पूरी रेंज को कवर नहीं करता है।
