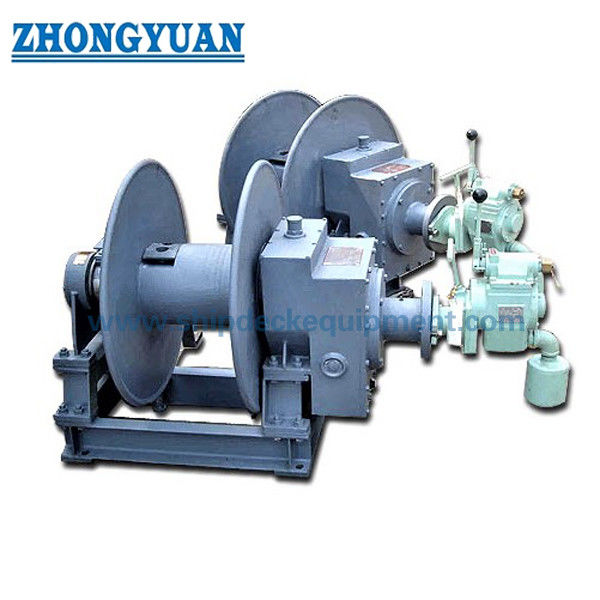

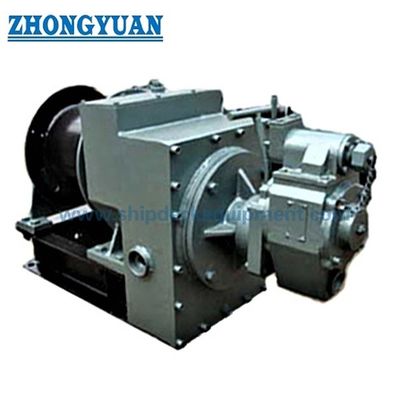

टैंकरों और अपतटीय उपयोग के लिए 1030kN समुद्री आवास सीढ़ी विंच, आईएसओ 7364 वायवीय
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| मानक:: | ISO 7364:2016 | प्रकार:: | वायवीय एकल ड्रम और विभाजित ड्रम; |
|---|---|---|---|
| कारखाना परीक्षणः: | बिना भार के चलना परीक्षण, ड्रम भार परीक्षण, 1,5 रखरखाव भार के तहत स्थिर परीक्षण; | कार्य भार:: | 10kn, 16kn, 20kn |
| गति (एम/मिनट):: | 9-20 मीटर/मिनट | तार रस्सी: | 6*37-13.0-170-1; |
| सामग्री:: | हल्का स्टील, | नियंत्रण:: | स्थानीय नियंत्रण |
| वर्गीकरण प्रमाणपत्र:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, आदि। | ||
| प्रमुखता देना: | आईएसओ 7364 आवास सीढ़ी चरखी,वायवीय मोटर आवास सीढ़ी चरखी,समुद्री आवास सीढ़ी चरखी; |
||
उत्पाद विवरण
10-30kN मरीन अकोमोडेशन लैडर विंच, ISO 7364 न्यूमेटिक, टैंकर और ऑफशोर उपयोग के लिए
उत्पाद अवलोकन
यह ISO 7364 अनुपालक न्यूमेटिक मरीन अकोमोडेशन लैडर विंच (10-30kN) विशेष रूप से कठोर एल्यूमीनियम अकोमोडेशन लैडर के सुरक्षित और स्थिर संचालन के लिए डिज़ाइन की गई है।
पायलट लैडर विंच के विपरीत जो रस्सी लैडर के लिए उपयोग की जाती है, यह सिस्टम संरचनात्मक लैडर उठाने के लिए इंजीनियर किया गया है, जो समुद्री परिस्थितियों में सुचारू गति, नियंत्रित संचालन और विश्वसनीय लोड प्रदर्शन सुनिश्चित करता है।
न्यूमेटिक ड्राइव विस्फोट-प्रूफ संचालन प्रदान करता है, जिससे यह तेल टैंकरों, रासायनिक टैंकरों, ऑफशोर प्लेटफार्मों और खतरनाक डेक क्षेत्रों के लिए आदर्श है, जबकि यह Ro-Ro जहाजों के लिए भी उपयुक्त है जहां स्थिर कार्मिक पहुंच की आवश्यकता होती है।
त्वरित विनिर्देश
- मानक: ISO 7364:2016 - समुद्री सुरक्षा आवश्यकताओं का अनुपालन सुनिश्चित करता है
- कार्यशील लोड: 10 / 16 / 20 kN - लैडर सिस्टम के लिए उठाने की क्षमता को परिभाषित करता है
- प्रकार: न्यूमेटिक सिंगल ड्रम / स्प्लिट ड्रम - लचीला कॉन्फ़िगरेशन
- गति: 9-20 मीटर/मिनट - विभिन्न कार्य परिस्थितियों के लिए समायोज्य
- वायर रोप: 6×37-13 मिमी - उच्च शक्ति और लचीलापन
- सामग्री: माइल्ड स्टील - टिकाऊ समुद्री संरचना
- नियंत्रण: स्थानीय नियंत्रण - सरल और विश्वसनीय संचालन
- परीक्षण: 1.5× लोड टेस्ट - सुरक्षा अनुपालन सुनिश्चित करता है
मुख्य तकनीकी पैरामीटर
| पैरामीटर | इकाई | मान | कार्य |
| एयर मोटर प्रकार | / | TMYJ4.4-4 | मोटर मॉडल को परिभाषित करता है |
| शक्ति | kW | 4.4 | ड्राइविंग बल प्रदान करता है |
| रेटेड गति | rpm | 800 | स्थिर संचालन सुनिश्चित करता है |
| कार्यशील दबाव | MPa | 0.59 | एयर सिस्टम से मेल खाता है |
| एयर खपत | m³/min | 5.2 | कंप्रेसर आवश्यकता को परिभाषित करता है |
| ड्यूटी फैक्टर | min | 30 | कार्य अवधि को परिभाषित करता है |
| दक्षता | / | 0.858 | ऊर्जा दक्षता |
| मैनुअल अनुपात | / | 30.73 | मैनुअल बैकअप क्षमता |
| एयर अनुपात | / | 75.43 | टॉर्क को नियंत्रित करता है |
| वायर रोप | / | 6×37-13 | शक्ति और लचीलापन |
| क्षमता | m | 40 | उठाने की ऊंचाई |
| परतें | / | 3 | सुरक्षित वाइंडिंग |
| गति | m/min | 8 | सुरक्षित लिफ्टिंग |
| समर्थन लोड | kN | 30 | संरचना शक्ति |
| ड्रम लोड | kN | 10 | रेटेड लोड |
| मॉडल | L×B×H | C | C1 | E | n-ØA |
| 10kN | 1030×340×570 | 470 | 235 | 300 | 6-Ø17 |
| 12kN | 1120×380×680 | 455 | 265 | 320 | 6-Ø17 |
| 16kN | 1130×380×680 | 530 | 265 | 320 | 6-Ø17 |
चयन गाइड
लोड चुनें → लैडर की लंबाई की पुष्टि करें → रस्सी का मिलान करें → एयर सप्लाई की जाँच करें → नियंत्रण चुनें
संरचना
सिंगल ड्रम या स्प्लिट ड्रम, न्यूमेटिक मोटर, स्टील फ्रेम, मैनुअल बैकअप, ग्रूव्ड ड्रम
कस्टम विशेषताएँ
ड्राइव: न्यूमेटिक - विस्फोट-प्रूफ
ब्रेक: स्वचालित - गिरने से रोकता है
स्थापना: डेक माउंटेड - आसान एकीकरण
पूछताछ गाइड
लोड, लैडर की लंबाई, स्थापना स्थान, एयर सप्लाई और क्लास की आवश्यकता की पुष्टि करें
यह कैसे काम करता है
मोटर नियंत्रित ब्रेकिंग सिस्टम के साथ लैडर को उठाने या नीचे करने के लिए ड्रम चलाता है
अनुप्रयोग
तेल टैंकर, रासायनिक टैंकर, ऑफशोर प्लेटफॉर्म और Ro-Ro जहाज
प्रमाणन और लाभ
ISO 7364 अनुपालक, विस्फोट-प्रूफ, स्थिर प्रदर्शन, विश्वसनीय सुरक्षा
ड्राइंग और तस्वीरें
अनुरोध पर उपलब्ध
ऑर्डरिंग
MOQ: 1 सेट
लीड टाइम: 20-35 दिन
अनुकूलन उपलब्ध है
अक्सर पूछे जाने वाले प्रश्न
Q1: अकोमोडेशन लैडर विंच और पायलट लैडर विंच में क्या अंतर है?
A: एक अकोमोडेशन लैडर विंच ISO 7364 के तहत कठोर एल्यूमीनियम लैडर उठाने के लिए डिज़ाइन की गई है, जो स्थिर और नियंत्रित संचालन पर केंद्रित है। पायलट लैडर विंच SOLAS आवश्यकताओं के तहत रस्सी लैडर के लिए उपयोग की जाती है, जो बोर्डिंग संचालन के दौरान तेजी से तैनाती और सुरक्षा पर जोर देती है।
Q2: इलेक्ट्रिक या हाइड्रोलिक के बजाय न्यूमेटिक लैडर विंच क्यों चुनें?
A: न्यूमेटिक विंच विस्फोट-प्रूफ संचालन प्रदान करती है, जिससे वे तेल टैंकरों, रासायनिक टैंकरों और खतरनाक वातावरण के लिए आदर्श बन जाती हैं। वे संरचना में भी सरल, संचालन में विश्वसनीय और निरंतर समुद्री उपयोग के लिए उपयुक्त हैं।
Q3: मुझे अपने आवेदन के लिए कौन सी लोड क्षमता चुननी चाहिए?
A: आवश्यक लोड क्षमता (आमतौर पर 10-30 kN) लैडर की लंबाई, वजन और स्थापना की स्थिति पर निर्भर करती है। हमारी इंजीनियरिंग टीम आपकी परियोजना की आवश्यकताओं के आधार पर उपयुक्त मॉडल का चयन करने में सहायता कर सकती है।
Q4: क्या विंच एयर सप्लाई के बिना काम कर सकती है?
A: हाँ, विंच एक मैनुअल बैकअप ड्राइव सिस्टम से लैस है, जो एयर सप्लाई की विफलता की स्थिति में संचालन की अनुमति देता है, जिससे सुरक्षा और विश्वसनीयता सुनिश्चित होती है।
