39-48.5 मिमी इलेक्ट्रिक स्टील वायर रोप रील | CB 3048 टाइप बी सिंगल-ड्रम स्टोरेज रील जहाज डेक उपकरण के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
| दस्तावेज: | Motor Rope Reel Electric Mo...83.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| रस्सी का व्यास: | 39-48 मिमी | रस्सी की लंबाई: | 210-220 मी |
|---|---|---|---|
| ड्रम की गति: | 17-60 मीटर/मिनट | ड्राइव प्रकार: | बिजली |
| सामग्री: | स्टेनलेस स्टील और हल्के स्टील | मोटर शक्ति: | 4.3-6 किलोवाट |
| मोटर की गति: | 1350/410 आरपीएम | नियंत्रण प्रकार: | दबाने वाला बटन |
| बैकअप ऑपरेशन: | नियमावली | सतह का उपचार: | सैंडब्लास्टिंग, एपॉक्सी कोटिंग |
| प्रमाणन: | CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS | ||
| प्रमुखता देना: | cb3048 प्रकार बी समुद्री रील,48.5 मिमी समुद्री रील; |
||
उत्पाद विवरण

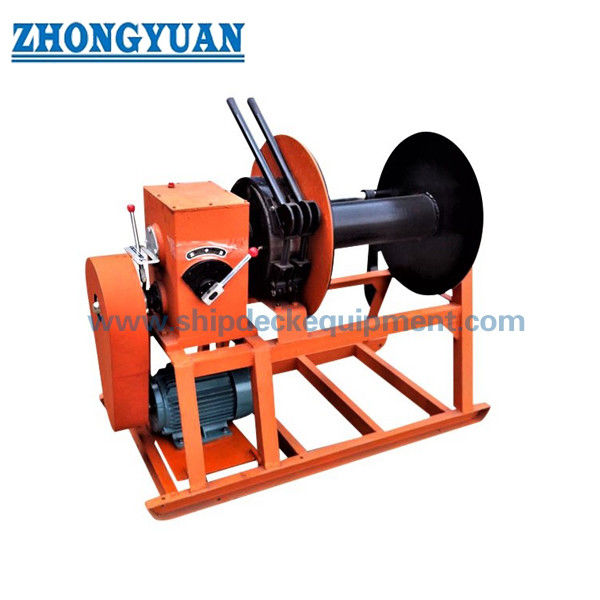

39-48.5 मिमी इलेक्ट्रिक स्टील वायर रोप रील | CB 3048 टाइप बी सिंगल-ड्रम स्टोरेज रील फॉर शिप डेक उपकरण
उत्पाद अवलोकन
CB 3048 टाइप बी इलेक्ट्रिक स्टील वायर रोप रील जहाज के डेक पर बड़े व्यास की स्टील वायर रोप के लिए एक मोटर-संचालित सिंगल-ड्रम स्टोरेज रील है। इसका उपयोग स्टील वायर रोप को व्यवस्थित ड्रम व्यवस्था में लपेटने, छोड़ने और संग्रहीत करने के लिए किया जाता है, जिससे डेक पर ढीले तार को कम करने में मदद मिलती है और मूरिंग की तैयारी, रखरखाव और डेक संचालन के दौरान सुरक्षित हैंडलिंग का समर्थन होता है।
यह पृष्ठ टाइप बी मॉडल B39 और B48 के लिए तैयार किया गया है, जिसमें स्टील वायर रोप का अधिकतम व्यास 39 मिमी और 48.5 मिमी है। रील को स्टोरेज और वाइंडिंग उपकरण के रूप में माना जाना चाहिए, न कि टोइंग विंच, लिफ्टिंग विंच या पुलिंग डिवाइस के रूप में। मोटर डेटा, मैनुअल बैकअप ऑपरेशन, शाफ्ट स्नेहन, डेक इंस्टॉलेशन स्पेस और प्रमाण पत्र का दायरा जहाज की व्यवस्था और ऑर्डर विनिर्देश के अनुसार पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकार: इलेक्ट्रिक स्टील वायर रोप स्टोरेज रील -> जहाज के डेक स्टील वायर रोप के लिए संचालित वाइंडिंग और स्टोरेज।
- मानक संदर्भ: CB 3048-1983 / CB*3048-83 -> सार्वजनिक मानक जानकारी इसे इलेक्ट्रिक स्टील केबल रील के रूप में पहचानती है।
- प्रकार और मॉडल: टाइप बी, B39 / B48 -> बड़े स्टील वायर रोप व्यास के लिए सिंगल-ड्रम व्यवस्था।
- अधिकतम तार रस्सी व्यास: 39 मिमी और 48.5 मिमी -> ड्रम आकार और रस्सी भंडारण संगतता के लिए प्रमुख चयन आधार।
- स्टील वायर रोप की लंबाई: 210-220 मीटर संदर्भ सीमा -> अंतिम भंडारण क्षमता की जांच रस्सी निर्माण, रस्सी ले और ड्रम भरने की स्थिति से की जानी चाहिए।
- ड्राइव व्यवस्था: गियरबॉक्स / वर्म गियर रिड्यूसर के साथ इलेक्ट्रिक मोटर -> संचालित वाइंडिंग, जब बिजली उपलब्ध न हो तो मैनुअल हैंडल बैकअप के साथ।
- ऑपरेशन फोकस: रस्सी भंडारण और नियंत्रित वाइंडिंग -> टोइंग, पुलिंग, लिफ्टिंग या टेंशनिंग के लिए नहीं जब तक कि परियोजना-विशिष्ट डिजाइन अन्यथा पुष्टि न करे।
- सतह उपचार: Sa 2.5 ब्लास्टिंग + एंटी-कोरोसिव एपॉक्सी पेंटिंग संदर्भ के रूप में -> अंतिम कोटिंग, पॉलिशिंग या स्टेनलेस स्टील विकल्प ऑर्डर की आवश्यकता का पालन करता है।
मुख्य तकनीकी पैरामीटर
| प्रकार मॉडल |
अधिकतम तार रस्सी व्यास (मिमी) |
स्टील वायर लंबाई (मी) |
मोटर पावर (kW) |
मोटर स्पीड (आर/मिनट) |
ड्रम रोप स्पीड (मी/मिनट) |
समग्र आकार L x B x H (मिमी) |
वजन (किलो) |
| B39 | 39 | 210 | 4.3 / 1.7 | 1350 / 410 | 56 / 17 | 1800 x 1360 x 1075 | 700 |
| B48 | 48.5 | 210 | 4.3 / 1.7 | 1350 / 410 | 60 / 18 | 2060 x 1410 x 1270 | 824 |
B39 और B48 टाइप बी सिंगल-ड्रम रील के लिए मुख्य आयाम संदर्भ।
| प्रकार मॉडल |
अधिकतम तार रस्सी व्यास (मिमी) |
D | D1 | B | B1 | L | L1 | H | H1 | वजन (किलो) |
| B39 | 39 | 450 | 870 | 1120 | 1360 | 994 | 1800 | 750 | 1075 | 700 |
| B48 | 48.5 | 550 | 970 | 1120 | 1410 | 1250 | 2060 | 800 | 1270 | 824 |
चयन और पूछताछ गाइड
चरण 1: आवश्यक मॉडल की पुष्टि करें: अधिकतम स्टील वायर रोप व्यास और भंडारण लंबाई के अनुसार B39 या B48।
चरण 2: स्टील वायर रोप विनिर्देश की पुष्टि करें: व्यास, निर्माण, लंबाई, स्नेहन की स्थिति, वास्तविक रस्सी बाहरी सहनशीलता, और क्या रस्सी एंड फिटिंग के साथ आपूर्ति की जाती है।
चरण 3: पुष्टि करें कि क्या रील केवल भंडारण और वाइंडिंग के लिए उपयोग की जाती है। यदि पुलिंग, टेंशनिंग, टोइंग या लिफ्टिंग की उम्मीद है, तो एक अलग विंच डिजाइन या परियोजना-विशिष्ट गणना आवश्यक है।
चरण 4: इलेक्ट्रिक आपूर्ति, मोटर वोल्टेज / आवृत्ति, नियंत्रण विधि, आपातकालीन स्टॉप, स्थानीय नियंत्रण स्थिति, और मैनुअल बैकअप आवश्यकता की पुष्टि करें।
चरण 5: डेक इंस्टॉलेशन स्पेस, बेस फाउंडेशन, शाफ्ट स्नेहन के लिए पहुंच, मोटर सेवा क्षेत्र, और रस्सी लीड दिशा की पुष्टि करें।
चरण 6: सामग्री, सतह उपचार, प्रमाण पत्र का दायरा, मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, ड्राइंग, और संदर्भ तस्वीरें यदि उपलब्ध हों, की पुष्टि करें।
संरचना
सिंगल स्टील स्टोरेज ड्रम | इलेक्ट्रिक मोटर | गियरबॉक्स / वर्म गियर रिड्यूसर | मैनुअल हैंडल बैकअप | मुख्य शाफ्ट और बेयरिंग सिस्टम | रोप एंट्री और वाइंडिंग एरिया | कॉमन बेस फ्रेम | लोकल कंट्रोल और इमरजेंसी स्टॉप अरेंजमेंट | Sa 2.5 ब्लास्टिंग और एपॉक्सी कोटिंग या निर्दिष्ट फिनिश
स्टोरेज रील डिजाइन और इंजीनियरिंग लाभ
- टाइप बी सिंगल-ड्रम लेआउट बड़े स्टील वायर रोप को स्टोर करने के लिए उपयुक्त है जहां डेक पर मैनुअल कॉइलिंग नियमित हैंडलिंग के लिए व्यावहारिक या सुरक्षित नहीं है।
- मोटर-संचालित वाइंडिंग रस्सी की वसूली और भंडारण के दौरान चालक दल के प्रयास को कम करने में मदद करती है, जबकि मैनुअल हैंडल बैकअप तब एक ऑपरेटिंग विकल्प प्रदान करता है जब इलेक्ट्रिक पावर उपलब्ध नहीं होती है।
- रील स्टील वायर रोप को एक परिभाषित ड्रम पर व्यवस्थित रखती है, जिससे डेक पर ढीले तार कम होते हैं और भंडारण के दौरान रस्सी को अनावश्यक झुकने, संदूषण या यादृच्छिक किंकिंग से बचाने में मदद मिलती है।
- वर्म गियर रिड्यूसर और कॉमन बेस अरेंजमेंट अलग-अलग ड्राइव घटकों की तुलना में डेक इंस्टॉलेशन को सरल बनाते हैं, जो सही फाउंडेशन और संरेखण के अधीन है।
- शाफ्ट स्नेहन, बेयरिंग की स्थिति और ड्रम रोटेशन क्लीयरेंस की नियमित रूप से जांच की जानी चाहिए क्योंकि बड़े व्यास की स्टील वायर रोप उच्च रोटेटिंग मास और स्टोरेज लोड बनाती है।
- उत्पाद को टोइंग विंच या पुलिंग विंच के रूप में वर्णित नहीं किया जाना चाहिए। वर्तमान डेटा में कोई रेटेड लाइन पुल, SWL, ब्रेक होल्डिंग लोड, या टोइंग क्षमता प्रदान नहीं की गई है।
- मोटर, गियरबॉक्स, कंट्रोल बॉक्स और इमरजेंसी स्टॉप विनिर्देश को परियोजना द्वारा आवश्यक होने पर जहाज की विद्युत स्थितियों और वर्ग निरीक्षण के दायरे से मेल खाया जा सकता है।
कस्टम विशेषताएँ
- मानक: CB 3048-1983 / CB*3048-83 -> तब उपयोग करें जब जहाज या शिपयार्ड इस चीनी शिपबिल्डिंग मानक संदर्भ के तहत मोटर-संचालित स्टील वायर रोप रील की आवश्यकता हो।
- प्रकार: टाइप बी सिंगल-ड्रम -> B39 और B48 बड़े स्टील वायर रोप स्टोरेज मॉडल के लिए चयनित।
- रोप व्यास: 39 मिमी / 48.5 मिमी -> कोटेशन से पहले वास्तविक तार रस्सी निर्माण और बाहरी सहनशीलता की पुष्टि करें।
- भंडारण लंबाई: 210-220 मीटर संदर्भ -> अंतिम भंडारण रस्सी निर्माण, वाइंडिंग स्थिति और ड्रम भरने की अनुमति पर निर्भर करता है।
- ड्राइव प्रकार: इलेक्ट्रिक मोटर + गियरबॉक्स / वर्म गियर रिड्यूसर -> मैनुअल हैंडल बैकअप के साथ संचालित वाइंडिंग।
- ऑपरेशन मोड: भंडारण और वाइंडिंग -> अलग डिजाइन पुष्टि के बिना टोइंग, पुलिंग, लिफ्टिंग या टेंशनिंग उपकरण के रूप में अभिप्रेत नहीं है।
- सामग्री: माइल्ड स्टील या स्टेनलेस स्टील विकल्प -> अंतिम सामग्री ग्रेड और जंग संरक्षण परियोजना की आवश्यकता से पुष्टि की जानी चाहिए।
- सतह उपचार: Sa 2.5 ब्लास्टिंग + एंटी-कोरोसिव एपॉक्सी पेंटिंग -> अंतिम कोटिंग या पॉलिशिंग जहाज विनिर्देश का पालन करती है।
- प्रमाण पत्र आवश्यकता: ऑर्डर के दायरे के अनुसार उपलब्ध -> निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, या वर्ग प्रमाण पत्र कोटेशन से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
इलेक्ट्रिक मोटर गियरबॉक्स और ड्रम को चलाती है -> स्टील वायर रोप को सिंगल ड्रम पर लपेटा या छोड़ा जाता है -> चालक दल स्थानीय रूप से वाइंडिंग दिशा और स्टॉपिंग को नियंत्रित करता है -> इलेक्ट्रिक पावर उपलब्ध न होने पर वर्म गियर रिड्यूसर के माध्यम से मैनुअल हैंडल ऑपरेशन का उपयोग किया जा सकता है -> ऑपरेशन के बाद रस्सी ड्रम पर संग्रहीत की जाती है।
अनुप्रयोग
जहाज डेक स्टील वायर रोप स्टोरेज | मूरिंग स्टेशन रोप स्टोरेज | वर्कबोट्स और सर्विस वेसल्स | शिपयार्ड प्रतिस्थापन परियोजनाएं | पोर्ट और हार्बर वेसल्स | समुद्री रखरखाव रोप हैंडलिंग | डेक उपकरण रेट्रोफिट परियोजनाएं
प्रमाणन और लाभ
परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री ट्रेसबिलिटी और क्लास सोसाइटी अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या यह CB 3048 टाइप बी रील विंच के समान है?
A1: नहीं। यह उत्पाद स्टील वायर रोप के लिए एक स्टोरेज और वाइंडिंग रील है। एक विंच को सामान्य रूप से पुलिंग या लोड नियंत्रण के लिए डिज़ाइन किया गया है। इस रील का उपयोग टोइंग, लिफ्टिंग या पुलिंग विंच के रूप में नहीं किया जाना चाहिए जब तक कि एक अलग परियोजना-विशिष्ट डिजाइन लोड, ब्रेक, नियंत्रण और अनुमोदन आवश्यकताओं की पुष्टि न करे।
Q2: B39 और B48 का चयन कैसे किया जाना चाहिए?
A2: अधिकतम स्टील वायर रोप व्यास, आवश्यक भंडारण लंबाई, उपलब्ध डेक स्पेस, रस्सी प्रवेश दिशा, मोटर व्यवस्था, और जहाज ड्राइंग के अनुसार B39 या B48 का चयन करें। B48 के लिए, सही डेटा 4.3 / 1.7 kW मोटर पावर, 1350 / 410 आर/मिनट मोटर स्पीड, और 60 / 18 मीटर/मिनट ड्रम रोप स्पीड का समर्थन करता है।
Q3: कोटेशन से पहले कौन सी जानकारी आवश्यक है?
A3: मॉडल, तार रस्सी व्यास, रस्सी की लंबाई, रस्सी निर्माण, मोटर वोल्टेज और आवृत्ति, नियंत्रण आवश्यकता, मैनुअल बैकअप आवश्यकता, सामग्री, कोटिंग, प्रमाण पत्र का दायरा, मात्रा, वितरण गंतव्य, और स्थापना ड्राइंग की पुष्टि करें।
