26–32मिमी डबल-ड्रम इलेक्ट्रिक स्टील वायर रोप स्टोरेज रील | CB 3048 टाइप जहाज डेक उपकरण के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल टाइप करें: | एएस26, एएस32 | अधिकतम। स्टील के तार का व्यास: | 26 ~ 32 मिमी |
|---|---|---|---|
| विद्युत मोटर आरपीएम: | 1350/410 मिनट -1 | स्टील तार की लंबाई की ड्रम भंडारण क्षमता: | 210-220M |
| सामग्री: | स्टेनलेस स्टील और हल्के स्टील | ||
| प्रमुखता देना: | 404 Not Found,cb3048 type as marine reel,26mm marine reel |
||
उत्पाद विवरण

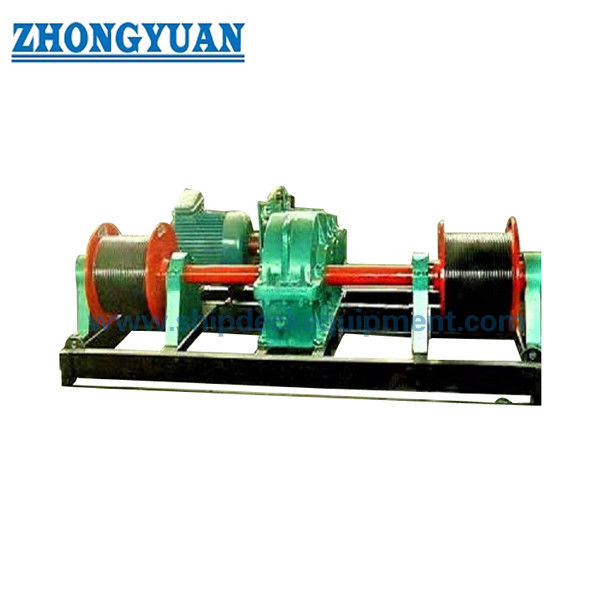

26–32मिमी डबल-ड्रम इलेक्ट्रिक स्टील वायर रोप स्टोरेज रील | CB 3048 टाइप एएस जहाज डेक उपकरण के लिए
उत्पाद अवलोकन
CB 3048-1983 टाइप एएस इलेक्ट्रिक स्टील वायर रोप रील एक डबल-ड्रम जहाज पर स्टोरेज रील है जो स्टील वायर रोप को लेने, बाहर निकालने और स्टोर करने के लिए है। मानक इस उपकरण को टोइंग या वार्पिंग विंच के बजाय इलेक्ट्रिक वायर-रोप रील के रूप में कवर करता है: इसका घोषित दायरा विशेष रूप से टोइंग और वार्पिंग सेवा को बाहर करता है। टाइप एएस डबल-ड्रम कॉन्फ़िगरेशन है, जिसमें As26 26 मिमी तक स्टील वायर रोप के लिए और As32 32 मिमी तक स्टील वायर रोप के लिए है।
दोनों मॉडल एक ही मानक संदर्भ दो-गति मोटर पावर और गति डेटा का उपयोग करते हैं, जबकि ड्रम रोप गति, समग्र आकार और रील वजन मॉडल आकार के साथ बढ़ते हैं। नई निर्माण या प्रतिस्थापन परियोजनाओं के लिए, चयन इसलिए न केवल रोप व्यास और भंडारण लंबाई की पुष्टि करनी चाहिए, बल्कि जहाज की बिजली आपूर्ति, वर्तमान मोटर विनिर्देश, डेक फुटप्रिंट, ड्राइव-साइड एक्सेस, कोटिंग सिस्टम और आवश्यक निर्माता या वर्गीकरण दस्तावेज भी सुनिश्चित करना चाहिए। 1983 के मानक में दिखाया गया मोटर मॉडल एक विरासत संदर्भ है और परियोजना की पुष्टि के बिना वर्तमान आपूर्ति मोटर नहीं माना जाना चाहिए।
त्वरित विनिर्देश
- मानक और प्रकार: CB 3048-1983 टाइप एएस → डबल-ड्रम इलेक्ट्रिक स्टील वायर रोप रील; मानक वर्तमान में चीन के राष्ट्रीय सार्वजनिक सेवा मंच के लिए मानकों के रूप में सूचीबद्ध है।
- मॉडल: As26 / As32 → 26 मिमी या 32 मिमी के अधिकतम स्टील वायर रोप व्यास द्वारा चयन करें।
- रोप स्टोरेज: As26 के लिए 220 मीटर और As32 के लिए 210 मीटर → प्रत्येक मॉडल से जुड़े मानक भंडारण लंबाई की पुष्टि करता है।
- मानक मोटर संदर्भ: 4.3 / 1.7 kW, 1350 / 410 आर/मिनट, गति अनुपात 44 → मानक तालिका से दो-गति ड्राइव डेटा; वर्तमान मोटर मेक, वोल्टेज, आवृत्ति, संलग्नक और वर्ग की आवश्यकताएं पुष्टि की जानी चाहिए।
- ड्रम रोप गति: As26 56 / 17 मीटर/मिनट; As32 60 / 18 मीटर/मिनट → दो मोटर गतियों के अनुरूप उच्च/निम्न वाइंडिंग गति।
- समग्र आकार और वजन: As26 के लिए 2345 × 1360 × 1175 मिमी / 773 किग्रा; As32 के लिए 2525 × 1450 × 1330 मिमी / 820 किग्रा → डेक लेआउट, हैंडलिंग और स्थापना योजना के लिए प्रमुख इनपुट।
- सेवा सीमा: केवल स्टील वायर रोप का भंडारण, टेक-अप और पे-आउट → टोइंग विंच, मूरिंग विंच या वार्पिंग डिवाइस के रूप में अभिप्रेत नहीं है।
मुख्य तकनीकी पैरामीटर
|
मॉडल |
अधिकतम रोप |
रोप |
मोटर पावर |
मोटर स्पीड |
ड्रम रोप स्पीड |
अधिकतम समग्र आकार |
वजन |
|---|---|---|---|---|---|---|---|
| As26 | 26 | 220 | 4.3 / 1.7 | 1350 / 410 | 56 / 17 | 2345 × 1360 × 1175 | 773 |
| As32 | 32 | 210 | 4.3 / 1.7 | 1350 / 410 | 60 / 18 | 2525 × 1450 × 1330 | 820 |
चयन और पूछताछ गाइड
चरण 1: अधिकतम स्टील वायर रोप व्यास और आवश्यक भंडारण लंबाई के अनुसार CB 3048-1983 टाइप एएस और मॉडल As26 या As32 की पुष्टि करें।
चरण 2: जहाज की विद्युत आपूर्ति और वर्तमान मोटर आवश्यकता की पुष्टि करें, जिसमें वोल्टेज, आवृत्ति, चरण, समुद्री ड्यूटी, संलग्नक / आईपी रेटिंग और कोई भी वर्ग-विशिष्ट विद्युत आवश्यकता शामिल है।
चरण 3: डेक स्थापना स्थान, नींव / फास्टनिंग व्यवस्था, दो ड्रम, गियरबॉक्स, क्लच और ब्रेक के आसपास पहुंच, और जहाज के ड्राइंग से आवश्यक ड्राइव-साइड ओरिएंटेशन की पुष्टि करें।
चरण 4: सामग्री ग्रेड और कोटिंग सिस्टम की पुष्टि करें। माइल्ड-स्टील और स्टेनलेस-स्टील आपूर्ति विकल्पों पर चर्चा की जा सकती है, लेकिन अंतिम सामग्री और सतह उपचार को अनुमोदित परियोजना ड्राइंग और जंग विनिर्देश का पालन करना चाहिए।
चरण 5: परियोजना के लिए आवश्यक नियंत्रण और सुरक्षा कार्यों की पुष्टि करें, जिसमें स्थानीय संचालन, फॉरवर्ड / रिवर्स नियंत्रण, आपातकालीन स्टॉप और क्या एक मैनुअल बैकअप व्यवस्था की आवश्यकता है।
चरण 6: मात्रा, जहाज का प्रकार, प्रमाण पत्र / निरीक्षण आवश्यकता, वितरण गंतव्य, आवश्यक वितरण समय, और मौजूदा नींव या प्रतिस्थापन ड्राइंग जब उपलब्ध हो, प्रदान करें।
संरचना
डबल ड्रम असेंबली | सामान्य आधार | इलेक्ट्रिक मोटर | रिडक्शन गियरबॉक्स | क्लच ऑपरेटिंग डिवाइस | ब्रेक डिवाइस | सपोर्ट / बेयरिंग | इलेक्ट्रिकल कंट्रोल इंटरफ़ेस
ड्राइव, नियंत्रण और इंजीनियरिंग लाभ
- टाइप एएस व्यवस्था एक सामान्य रील संरचना पर दो रोप-स्टोरेज ड्रम रखती है, जो एक समर्पित डबल-ड्रम विकल्प प्रदान करती है जहां जहाज के ड्राइंग में सिंगल-ड्रम टाइप ए व्यवस्था के बजाय दो संग्रहीत स्टील वायर रोप की आवश्यकता होती है।
- मानक संदर्भ ड्राइव दो-गति मोटर का उपयोग करता है, जो तेज वाइंडिंग के लिए उच्च रोप गति और अधिक नियंत्रित हैंडलिंग के लिए कम रोप गति प्रदान करता है। सूचीबद्ध टाइप एएस मॉडल के लिए प्रकाशित गति अनुपात 44 है।
- मानक व्यवस्था एक रिडक्शन गियरबॉक्स, क्लच ऑपरेटिंग डिवाइस और ब्रेक डिवाइस की पहचान करती है। ये घटक रोप स्टोरेज संचालन के दौरान रील के ड्राइव ट्रांसमिशन, जुड़ाव / वियोग और नियंत्रित स्टॉपिंग का समर्थन करते हैं।
- रील लोड-पुलिंग विंच नहीं है। उपकरण को उसके इच्छित भंडारण और पे-आउट फ़ंक्शन के भीतर रखने से मानक दायरे से बाहर टोइंग या वार्पिंग लोड के लिए ड्रम, गियरबॉक्स और नींव के गलत उपयोग से बचा जाता है।
- मानकीकृत आयाम और वजन एक मौजूदा CB 3048 स्थापना के खिलाफ प्रतिस्थापन जांच को सरल बनाते हैं; हालांकि, वर्तमान मोटर, इलेक्ट्रिकल कंट्रोल पैनल, गार्ड, केबल एंट्री, फाउंडेशन विवरण और क्लास निरीक्षण दायरे को उत्पादन से पहले परियोजना ड्राइंग पर फ्रीज किया जाना चाहिए।
- रखरखाव पहुंच के लिए, स्थापना लेआउट को गियरबॉक्स, क्लच, ब्रेक, बेयरिंग और दोनों ड्रम के आसपास पर्याप्त कार्य स्थान छोड़ना चाहिए। वायर रोप की स्थिति, स्नेहन और यहां तक कि वाइंडिंग को रोप निर्माता की सिफारिशों के अनुसार बनाए रखा जाना चाहिए।
कस्टम विशेषताएँ
- मानक: CB 3048-1983 → जब जहाज विनिर्देश या प्रतिस्थापन ड्राइंग चीनी इलेक्ट्रिक स्टील वायर रोप रील मानक के लिए कहता है तो उपयोग करें
- प्रकार: एएस डबल-ड्रम → इस कॉन्फ़िगरेशन को सिंगल-ड्रम टाइप ए व्यवस्था से अलग करता है
- मॉडल: As26 / As32 → 26 मिमी और 32 मिमी के अधिकतम स्टील वायर रोप व्यास के अनुरूप
- भंडारण लंबाई: 220 मीटर / 210 मीटर → क्रमशः As26 / As32 के लिए मानक भंडारण लंबाई
- ड्राइव संदर्भ: 4.3 / 1.7 किलोवाट, 1350 / 410 आर/मिनट → विरासत मानक मोटर प्रदर्शन डेटा; वर्तमान मोटर विवरण के लिए परियोजना की पुष्टि की आवश्यकता है
- सतह उपचार: Sa 2½ ब्लास्टिंग + एपॉक्सी कोटिंग परियोजना संदर्भ के रूप में → अंतिम कोटिंग बिल्ड-अप और ड्राई-फिल्म मोटाई को जहाज पेंटिंग विनिर्देश का पालन करना चाहिए
- प्रमाण पत्र आवश्यकता: आदेश के दायरे के अनुसार उपलब्ध → निर्माता दस्तावेज, सामग्री ट्रेसबिलिटी और वर्ग निरीक्षण को कोटेशन से पहले पुष्टि की जानी चाहिए
यह कैसे काम करता है
इलेक्ट्रिक मोटर शुरू होती है → रिडक्शन गियरबॉक्स टॉर्क संचारित करता है → क्लच / ड्राइवलाइन डबल-ड्रम रील को संलग्न करता है → स्टील वायर रोप को चयनित गति पर लिया या बाहर निकाला जाता है → ब्रेक रोकने और पकड़ने को नियंत्रित करता है → उपयोग में न होने पर रोप ड्रम पर संग्रहीत रहती है
अनुप्रयोग
जहाज डेक स्टील वायर रोप स्टोरेज | कार्गो जहाज | वर्कबोट और सेवा जहाज | नई निर्माण डेक आउटफिटिंग | मौजूदा CB 3048 टाइप एएस रीलों का प्रतिस्थापन | डबल-ड्रम इलेक्ट्रिक स्टोरेज रील की आवश्यकता वाली परियोजनाएं
प्रमाणन और लाभ
निर्माता दस्तावेज और वर्ग-संबंधित निरीक्षण या प्रमाणन परियोजना आवश्यकता, आदेश के दायरे, सामग्री ट्रेसबिलिटी और चयनित वर्गीकरण समाज के अनुसार व्यवस्थित किया जा सकता है। जब तक कोटेशन में उल्लेख न किया गया हो, तब तक प्रमाणन स्वचालित रूप से शामिल नहीं माना जाता है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या CB 3048 टाइप एएस रील का उपयोग टोइंग या मूरिंग विंच के रूप में किया जा सकता है?
A1: नहीं। CB 3048-1983 बताता है कि रील स्टील वायर रोप को लेने, बाहर निकालने और स्टोर करने के लिए है और इसका उपयोग टोइंग या वार्पिंग के लिए नहीं किया जा सकता है। यदि परियोजना को लाइन पुल या टोइंग ड्यूटी की आवश्यकता है, तो इसके बजाय एक उद्देश्य-डिज़ाइन किया गया विंच या टोइंग सिस्टम चुना जाना चाहिए।
Q2: टाइप एएस और टाइप ए के बीच व्यावहारिक अंतर क्या है?
A2: टाइप एएस डबल-ड्रम कॉन्फ़िगरेशन है, जबकि टाइप ए सिंगल-ड्रम कॉन्फ़िगरेशन है। समान 26 मिमी या 32 मिमी रोप वर्ग के लिए, टाइप एएस में लंबी समग्र स्थापना लंबाई और उच्च उपकरण वजन होता है, इसलिए नींव स्थान और पहुंच की अलग से जांच की जानी चाहिए।
Q3: पुरानी CB 3048 टाइप एएस रील को बदलते समय क्या पुष्टि की जानी चाहिए?
A3: सटीक मॉडल, रोप व्यास और लंबाई, मौजूदा नींव आयाम, ड्राइव-साइड ओरिएंटेशन, जहाज वोल्टेज और आवृत्ति, वर्तमान मोटर / नियंत्रण विनिर्देश, कोटिंग सिस्टम और प्रमाण पत्र के दायरे की पुष्टि करें। मूल मानक मोटर मॉडल एक विरासत संदर्भ है और इसे आधुनिक प्रतिस्थापन मोटर से मेल खाने वाला नहीं माना जाना चाहिए।
