कास्ट स्टील SPM चॉक JIS F 2030 टाइप ए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ 2030-1978 | प्रकार: | टाइप के बजाय ए टाइप करें |
|---|---|---|---|
| नाम मात्र का आकार: | 400-800 मिमी | सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते |
| वज़न: | 210 से 880 किग्रा | सतह का उपचार: | S2.5 पर सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS | ||
| प्रमुखता देना: | स्टील सिंगल प्वाइंट मूरिंग पाइप,सिंगल प्वाइंट मूरिंग पाइप,जेआईएस एफ 2030 शिप टॉइंग उपकरण |
||
उत्पाद विवरण
कास्ट स्टील SPM चॉक JIS F 2030 टाइप A | सिंगल पॉइंट मूरिंग के लिए बल्वर्क-माउंटेड टोइंग चॉक
उत्पाद अवलोकन
JIS F 2030 टाइप A कास्ट स्टील SPM चॉक सिंगल पॉइंट मूरिंग के लिए सुसज्जित जहाजों के लिए एक बल्वर्क-माउंटेड गाइड है। धनुष बल्वर्क पर स्थापित, यह SPM मूरिंग लाइन या टैंकर-एंड चैफ चेन के लिए गोल संपर्क सतहों के साथ एक परिभाषित मार्ग प्रदान करता है जैसा कि जहाज व्यवस्था द्वारा निर्दिष्ट किया गया है। चॉक लाइन को पतवार के उद्घाटन से निर्देशित करता है और स्थानीय संपर्क प्रतिक्रियाओं को वेल्डेड और प्रबलित धनुष संरचना में स्थानांतरित करता है।
टाइप A में 400 से 800 तक के नाममात्र आकार और 210 से 880 किलोग्राम तक की गणना की गई मात्रा शामिल है। चयन केवल उद्घाटन के आकार पर आधारित नहीं होना चाहिए। वास्तविक SPM हॉसर और चैफ-चेन व्यवस्था, लाइन या चेन व्यास, डिजाइन लोड, लीड दिशा, बल्वर्क सुदृढीकरण, वेल्ड विवरण, कास्टिंग सामग्री, गर्मी उपचार, प्रीहीटिंग प्रक्रिया, सतह फिनिश, निरीक्षण का दायरा, और वर्ग आवश्यकता का उत्पादन से पहले पुष्टि की जानी चाहिए। यह उत्पाद एक गाइड चॉक है और इसे चेन स्टॉपर के रूप में वर्णित नहीं किया जाना चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकार: कास्ट स्टील SPM चॉक → सिंगल पॉइंट मूरिंग लाइन या निर्दिष्ट चैफ-चेन असेंबली को धनुष बल्वर्क के माध्यम से निर्देशित करता है।
- मानक और प्रकार: JIS F 2030-1978 टाइप A → टाइप A ज्यामिति, नाममात्र आकार, आयाम, संदर्भ रस्सी रेंज, और गणना की गई मात्रा के लिए आपूर्ति संदर्भ।
- नाममात्र आकार सीमा: 400 / 500 / 600 / 700 / 800 → विभिन्न धनुष उद्घाटन और SPM व्यवस्थाओं के लिए पांच मानक आकार।
- संदर्भ लाइन रेंज: वायर रोप 50-132 मिमी, मनीला रोप 30-70 मिमी, और नायलॉन रोप 80-120 मिमी → केवल संदर्भ मान; अंतिम चयन वास्तविक SPM प्रणाली विनिर्देश का पालन करेगा।
- गणना की गई मात्रा: 210-880 किग्रा → शिपयार्ड हैंडलिंग, परिवहन योजना, स्थापना समर्थन, और वेल्डिंग अनुक्रम से संबंधित।
- स्थापना: बल्वर्क वेल्डेड व्यवस्था → पतवार का उद्घाटन, लीड दिशा, स्थानीय सुदृढीकरण, वेल्ड प्रोफाइल, और वेल्डिंग और निरीक्षण के लिए पहुंच के लिए ड्राइंग की पुष्टि की आवश्यकता होती है।
- सामग्री विकल्प: कास्ट C-Mn स्टील, कास्ट स्टेनलेस स्टील, या स्वीकृत निम्न-तापमान विशेष स्टील → सटीक ग्रेड, वेल्डेबिलिटी, प्रभाव गुण, और गर्मी उपचार परियोजना-विशिष्ट हैं।
- गुणवत्ता फोकस: गोल संपर्क सतह, आयामी नियंत्रण, गर्मी-उपचार रिकॉर्ड, वेल्ड-ज़ोन तैयारी, और सहमत निरीक्षण योजना के अनुसार एमटी।
मुख्य तकनीकी पैरामीटर
| नाममात्र आकार | L | L1 | L2 | H | H1 | H2 | B | R | R1 | T | C | संदर्भ | लागू रस्सी का नाममात्र व्यास (संदर्भ) | ||
| गणना की गई मात्रा किग्रा |
वायर रोप (6×24) |
मनीला रोप |
नायलॉन रोप |
||||||||||||
| 400 | 400 | 780 | 570 | 300 | 680 | 460 | 350 | 150 | 210 | 35 | 65 | 210 | 50-60 | 30 | 80 |
| 500 | 500 | 940 | 690 | 400 | 840 | 580 | 400 | 200 | 240 | 40 | 70 | 340 | 62-73 | 40 | 90 |
| 600 | 600 | 1100 | 910 | 450 | 950 | 655 | 450 | 225 | 270 | 45 | 75 | 490 | 76-92 | 50 | 100 |
| 700 | 700 | 1260 | 930 | 500 | 1060 | 730 | 500 | 250 | 300 | 50 | 80 | 660 | 95-114 | 60 | 110 |
| 800 | 800 | 1420 | 1050 | 600 | 1220 | 850 | 550 | 300 | 330 | 55 | 85 | 880 | 117-132 | 70 | 120 |
चयन और पूछताछ गाइड
चरण 1: अनुमोदित जहाज धनुष व्यवस्था के अनुसार JIS F 2030 टाइप A और नाममात्र आकार 400, 500, 600, 700, या 800 की पुष्टि करें।
चरण 2: वास्तविक संपर्क माध्यम की पुष्टि करें: SPM हॉसर, वायर रोप, सिंथेटिक रोप, या टैंकर-एंड चैफ चेन, जिसमें व्यास, चेन आकार, निर्माण और टर्मिनल आवश्यकता शामिल है।
चरण 3: डिजाइन लोड आधार, लीड कोण, ऊर्ध्वाधर और क्षैतिज लोड दिशाएं, चेन-स्टॉपर स्थान, और चॉक और पूर्ण SPM मूरिंग व्यवस्था के बीच संबंध प्रदान करें।
चरण 4: बल्वर्क उद्घाटन, उपलब्ध स्थापना स्थान, कास्ट-बॉडी ओरिएंटेशन, स्थानीय डेक / बल्वर्क सुदृढीकरण, वेल्ड प्रोफाइल, पहुंच, और प्रतिस्थापन बाधाओं की पुष्टि करें।
चरण 5: कास्टिंग ग्रेड, निम्न-तापमान या आइस-क्लास आवश्यकता, गर्मी उपचार, वेल्डेबिलिटी, अनुमोदित WPS / PQR, प्रीहीट आवश्यकता, और पोस्ट-वेल्ड निरीक्षण की पुष्टि करें।
चरण 6: सतह उपचार, संपर्क-सतह फिनिशिंग, एमटी की सीमा और स्वीकृति मानदंड, सामग्री ट्रेसबिलिटी, वर्ग समाज, गवाह, और प्रमाण पत्र के दायरे की पुष्टि करें।
चरण 7: मात्रा, जहाज का प्रकार, स्थापना ड्राइंग, SPM प्रणाली विनिर्देश, संदर्भ तस्वीरें, गंतव्य, आवश्यक डिलीवरी समय, और पैकिंग प्रतिबंध प्रदान करें।
संरचना
कास्ट स्टील टाइप A बॉडी | ओवर-टाइप SPM मार्ग | गोल लाइन-संपर्क त्रिज्या | बल्वर्क वेल्डेड इंटरफ़ेस | प्रबलित पतवार उद्घाटन | नियंत्रित वेल्ड-निकट कास्टिंग ज़ोन | शॉप प्राइमर या निर्दिष्ट स्टेनलेस-स्टील फिनिश
कास्टिंग, वेल्डिंग और इंजीनियरिंग लाभ
- बड़ा कास्ट-बॉडी उद्घाटन और गोल संपर्क त्रिज्या निर्दिष्ट SPM लाइन या चैफ-चेन पथ के लिए एक निरंतर गाइड सतह प्रदान करते हैं और धनुष उद्घाटन पर तेज स्थानीय संपर्क से बचने में मदद करते हैं।
- कास्टिंग ज्यामिति उद्घाटन, साइड की दीवारों, संक्रमणों और वेल्ड इंटरफ़ेस को एक एकीकृत लोड-ट्रांसफर रूप के रूप में उत्पादित करने की अनुमति देती है; अंतिम आयामी स्वीकृति अनुमोदित ड्राइंग का पालन करनी चाहिए।
- रोप- और चेन-संपर्क सतहों को कास्टिंग के बाद ड्रेस और चिकना किया जाता है। फिनिश औद्योगिक और ट्रेस करने योग्य रहना चाहिए, अनुभाग मोटाई को हटाए बिना या मानक प्रोफ़ाइल को बदले बिना।
- गर्मी उपचार को चयनित कास्टिंग ग्रेड और परियोजना विनिर्देश का पालन करना चाहिए। सामग्री गुण, गर्मी-उपचार की स्थिति, और प्रभाव-परीक्षण आवश्यकताओं का निर्माण से पहले पुष्टि की जानी चाहिए।
- कास्ट बॉडी को जहाज की संरचना में वेल्डिंग से पहले नियंत्रित प्रीहीटिंग की आवश्यकता हो सकती है। प्रीहीट तापमान, इंटरपास नियंत्रण, उपभोज्य, वेल्डिंग अनुक्रम, और स्वीकृति मानदंड को अनुमोदित WPS / PQR और वास्तविक कास्टिंग रसायन विज्ञान और मोटाई का पालन करना चाहिए।
- चुंबकीय कण परीक्षण को प्रासंगिक सतह-ब्रेकिंग संकेतों की पहचान करने के लिए निर्दिष्ट कास्ट और वेल्ड-निकट क्षेत्रों पर लागू किया जा सकता है। परीक्षा कवरेज और स्वीकृति मानदंड को शून्य-दोष कास्टिंग के रूप में वर्णित करने के बजाय सहमत होना चाहिए।
- चॉक लाइन-संपर्क प्रतिक्रियाओं को बल्वर्क और आसन्न डेक संरचना में स्थानांतरित करता है। स्थानीय सुदृढीकरण, लोड दिशा, वेल्ड लंबाई, और संरचनात्मक निरंतरता जहाज डिजाइन और वर्ग अनुमोदन का हिस्सा बनी हुई है।
कस्टम विशेषताएँ
- मानक: JIS F 2030-1978 → आपूर्ति की गई आयामी संदर्भ; वर्तमान परियोजना स्वीकृति और आवश्यक संस्करण की पुष्टि की जानी चाहिए।
- प्रकार: टाइप A / ओवर टाइप जैसा आपूर्ति किया गया → जहाज धनुष व्यवस्था के लिए बल्वर्क-माउंटेड SPM गाइड कॉन्फ़िगरेशन।
- नाममात्र आकार: 400 / 500 / 600 / 700 / 800 → अनुमोदित उद्घाटन, लाइन या चेन इंटरफ़ेस, और जहाज ड्राइंग द्वारा चुनें।
- सामग्री: कास्ट C-Mn स्टील / कास्ट स्टेनलेस स्टील / स्वीकृत विशेष स्टील → सटीक ग्रेड, गर्मी उपचार, निम्न-तापमान गुण, और वेल्डेबिलिटी की पुष्टि की आवश्यकता है।
- स्थापना: प्रबलित धनुष बल्वर्क संरचना में वेल्डेड → वेल्ड विवरण, प्रीहीटिंग, पहुंच, और संरचनात्मक समर्थन शिपयार्ड ड्राइंग और WPS का पालन करते हैं।
- संपर्क सतह: गोल और ड्रेस की गई → सतह की स्थिति को मानक प्रोफ़ाइल को बदले बिना तेज स्थानीय संपर्क को कम करना चाहिए।
- निरीक्षण: परियोजना आवश्यकता के अनुसार एमटी → परीक्षा क्षेत्र, प्रक्रिया, स्वीकृति स्तर, गवाह बिंदु, और रिपोर्ट प्रारूप आदेश से पहले पुष्टि की जाती है।
- प्रमाण पत्र आवश्यकता: परियोजना के दायरे के अनुसार उपलब्ध → वर्ग प्रमाण पत्र, सामग्री प्रमाण पत्र, निर्माता दस्तावेज, और निरीक्षण गवाह डिफ़ॉल्ट रूप से नहीं माने जाते हैं।
यह कैसे काम करता है
SPM हॉसर या चैफ-चेन असेंबली धनुष के पास आती है → लाइन गोल टाइप A चॉक उद्घाटन से गुजरती है → चिकनी कास्ट सतह लीड को नियंत्रित करती है और तेज स्थानीय संपर्क को कम करती है → संपर्क प्रतिक्रियाएं कास्ट बॉडी और वेल्डेड इंटरफ़ेस के माध्यम से प्रबलित बल्वर्क / डेक संरचना में गुजरती हैं → अलग चेन स्टॉपर या सुरक्षित व्यवस्था निर्दिष्ट के अनुसार सिस्टम को बनाए रखती है
अनुप्रयोग
सिंगल पॉइंट मूरिंग के लिए सुसज्जित टैंकर | SPM टर्मिनल संचालन | धनुष बल्वर्क मूरिंग स्टेशन | टैंकर-एंड चैफ-चेन व्यवस्था | नई निर्माण परियोजनाएं | मानक प्रतिस्थापन और रूपांतरण परियोजनाएं
प्रमाणन और लाभ
सामग्री प्रमाण पत्र, गर्मी-उपचार रिकॉर्ड, एमटी रिपोर्ट, आयामी निरीक्षण, निर्माता दस्तावेज, वर्ग निरीक्षण, और अन्य प्रमाण पत्र परियोजना विनिर्देश, सहमत निरीक्षण दायरे, सामग्री ट्रेसबिलिटी, और वर्ग अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

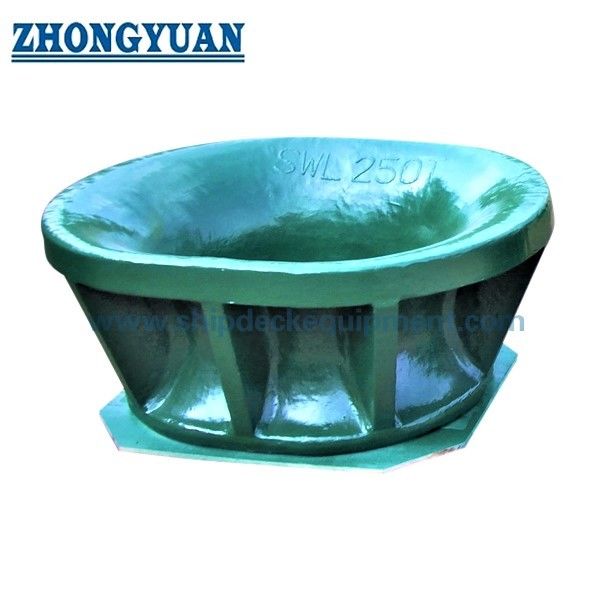

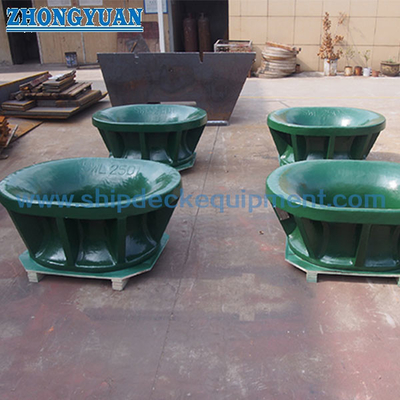

ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या JIS F 2030 टाइप A SPM चॉक चेन स्टॉपर के समान है?
A1: नहीं। चॉक धनुष बल्वर्क पर निर्देशित मार्ग और संपर्क सतह प्रदान करता है। चेन स्टॉपर या अन्य सुरक्षित उपकरण एक अलग घटक है जो चैफ चेन या मूरिंग व्यवस्था को बनाए रखता है। उनकी स्थिति, लोड पथ, और इंटरफेस को जहाज ड्राइंग पर एक साथ जांचा जाना चाहिए।
Q2: क्या नाममात्र आकार केवल संदर्भ रस्सी व्यास तालिका से चुना जा सकता है?
A2: नहीं। संदर्भ रस्सी तालिका केवल प्रारंभिक तुलना का समर्थन करती है। अंतिम चयन में वास्तविक SPM हॉसर या चैफ-चेन विनिर्देश, डिजाइन लोड, लीड दिशा, उद्घाटन ज्यामिति, संपर्क त्रिज्या, चेन-स्टॉपर व्यवस्था, बल्वर्क सुदृढीकरण, और वर्ग आवश्यकता पर विचार किया जाना चाहिए।
Q3: कोटेशन से पहले कौन सी वेल्डिंग और कास्टिंग जानकारी आवश्यक है?
A3: सटीक कास्टिंग ग्रेड, गर्मी-उपचार की स्थिति, रसायन विज्ञान या कार्बन-बराबर जानकारी, न्यूनतम डिजाइन तापमान, WPS / PQR, प्रीहीट और इंटरपास आवश्यकताएं, वेल्ड विवरण, एमटी का दायरा, स्वीकृति मानदंड, सामग्री प्रमाण पत्र, वर्ग गवाह, और अनुमोदित धनुष स्थापना ड्राइंग की पुष्टि करें।
