30–100T मरीन क्विक रिलीज़ टोइंग हुक | टगबोट और वर्क वेसल्स के लिए मैनुअल रिलीज़
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| सुरक्षित कार्य भार: | 30 से 100 टन | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील |
|---|---|---|---|
| प्रयोग: | लंगर डालना और खींचना | आवेदन: | हार्बर, ड्राई डॉक, फ्लोटिंग डॉक, इंजीनियरिंग वेसल, टग बोट |
| परीक्षा: | प्रोटोटाइप टेस्ट, ब्रेक लोड टेस्ट, सेफ वर्किंग लोड टेस्ट, ऑपरेशन टेस्ट | ऑपरेशन सिस्टम: | मैनुअल रिलीज |
| सतह का उपचार: | S2.5 पर सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि |
| प्रमुखता देना: | समुद्री त्वरित रिलीज रस्सा हुक,100t त्वरित रिलीज रस्सा हुक,100t नाव रस्सा उपकरण हुक; |
||
उत्पाद विवरण
30100T समुद्री त्वरित रिलीज़ टोलिंग हुक
उत्पाद का अवलोकन
समुद्री त्वरित रिलीज़ टोलिंग हुक एक जहाज-माउंटेड टोलिंग लाइन कनेक्शन डिवाइस है जो टोलबोट, वर्कबोट, इंजीनियरिंग जहाज, फ्लोटिंग डॉक,और अन्य समुद्री इकाइयों के लिए जो एक नियंत्रित टोलाइन रिलीज़ बिंदु की आवश्यकता होती हैहुक टोलिंग के दौरान टोलिंग लाइन आंख को बरकरार रखता है और इस उत्पाद पृष्ठ के लिए निर्दिष्ट मैनुअल रिलीज़ व्यवस्था के माध्यम से स्थानीय रूप से जारी किया जाता है।
हुक असेंबली हुक बॉडी, पिवोट कनेक्शन, लॉकिंग मैकेनिज्म, माउंटिंग बेस और सपोर्टिंग पोत संरचना के माध्यम से टोलिंग बल को स्थानांतरित करती है। इसलिए चयन के लिए SWL की पुष्टि की आवश्यकता होती है,टोलाइन व्यवस्था, अपेक्षित लीड कोण, नींव डिजाइन, रिलीज़ विधि, निरीक्षण के दायरे, और वर्ग की आवश्यकता। यह उत्पाद एक टोलिंग हुक है, एक उठाने हुक नहीं, एक टोलिंग लिंच नहीं है,और डॉक-माउंटेड कई त्वरित रिलीज़ लंगर नहीं.
त्वरित विनिर्देश
- सुरक्षित कार्य भारः 30 / 40 / 50 / 60 / 80 / 100 टन → जहाज की टोलिंग व्यवस्था से मेल खाने के लिए छह मानक क्षमता बिंदु।
- रिलीज़ मोडः स्थानीय मैनुअल रिलीज़ → वर्तमान आपूर्ति किए गए डेटा इस मॉडल के लिए वायवीय या हाइड्रोलिक रिमोट रिलीज़ की पुष्टि नहीं करते हैं।
- सामग्रीः हल्के स्टील या सी-एमएन स्टील → सटीक प्लेट, फोर्जिंग, पिन और हुक सामग्री ग्रेड के लिए परियोजना की पुष्टि की आवश्यकता होती है।
- कुल लंबाई L: 1050 से 2100 मिमी → चयनित SWL के साथ स्थापना स्थान और डेक फाउंडेशन लिफाफे में वृद्धि।
- स्टील संरचनाः हुक शरीर, पिवोट कनेक्शन, लॉक और रिलीज़ तंत्र, और माउंटिंग बेस → अंतिम घटक विन्यास अनुमोदित ड्राइंग का पालन करता है।
- सतह उपचारः Sa 2.5 + एक परत epoxy दुकान प्राइमर → अंतिम समुद्री कोटिंग प्रणाली और सूखी फिल्म मोटाई कंटेनर विनिर्देश का पालन करें।
- परीक्षण का दायराः प्रोटोटाइप, ब्रेक लोड, SWL और ऑपरेशन परीक्षण → परीक्षण कारक, साक्षी और स्वीकृति मानदंड अनुमोदित प्रक्रिया और वर्ग की आवश्यकता के अधीन हैं।
- अनुप्रयोग फोकसः टग और कार्य-जहाज की टोलिंग → SWL चयन को बोलार्ड खींच, टोलाइन डेटा, ऑपरेटिंग कोण और गतिशील सेवा स्थितियों के साथ जांचना चाहिए।
मुख्य तकनीकी मापदंड
| SWL(t) | A(mm) | B(mm) | L ((मिमी) | R1 ((मिमी) | R2 |
| 30 | 210 | 340 | 1050 | 65 | 430 |
| 40 | 220 | 345 | 1100 | 65 | 450 |
| 50 | 276 | 448 | 1332 | 80 | 577 |
| 60 | 295 | 475 | 1415 | 85 | 613 |
| 80 | 350 | 560 | 1680 | 100 | 721 |
| 100 | 450 | 630 | 2100 | 125 | 921 |
चयन और जांच गाइड
चरण 1:आवश्यक SWL की पुष्टि जहाज की टोलिंग योजना, टोलिंग बोलार्ड खींच, टोलिंग लाइन MBL, अपेक्षित गतिशील लोडिंग और नौसेना वास्तुकार या वर्ग गणना के अनुसार करें।केवल पोत मृत भार द्वारा हुक का चयन न करें.
चरण 2:टोललाइन के आंख या चेन के आकार, हुक गले की आवश्यकता, टोलिंग लीड दिशा, अपेक्षित क्षैतिज और ऊर्ध्वाधर कोणों की पुष्टि करें, और क्या साइड लोडिंग हो सकती है।
चरण 3:स्थापना की स्थिति, उपलब्ध डेक स्थान, नींव की व्यवस्था, संरचनात्मक सुदृढीकरण, कनेक्शन विधि और जहाज की संरचना में भार हस्तांतरण की पुष्टि करें।
चौथा कदम:रिलीज़ की व्यवस्था की पुष्टि करें. यह पृष्ठ स्थानीय मैनुअल रिलीज़ को कवर करता है; वायवीय या हाइड्रोलिक रिमोट रिलीज़ के लिए एक अलग अनुमोदित कॉन्फ़िगरेशन और नियंत्रण प्रणाली के दायरे की आवश्यकता होती है.
चरण 5:उद्धरण से पहले सामग्री ग्रेड, संक्षारण सुरक्षा प्रणाली, स्नेहन और रखरखाव पहुंच, एनडीटी आवश्यकता, परीक्षण प्रक्रिया, साक्षी और प्रमाण पत्र के दायरे की पुष्टि करें।
चरण 6:चयनित SWL, मात्रा, पोत का प्रकार, स्थापना चित्र, टोलाइन जानकारी, वर्ग समाज, गंतव्य और आवश्यक वितरण समय प्रदान करें।
संरचना
टोलिंग हुक बॉडी∙ हुक पिवोट कनेक्शन∙ लॉक और रिलीज़ तंत्र∙ स्थानीय मैनुअल रिलीज़ लीवर/वायर इंटरफ़ेस∙ माउंटिंग बेस∙ पोत फाउंडेशन इंटरफ़ेस∙ सुरक्षात्मक कोटिंग
टोलिंग, रिलीज़ और इंस्टॉलेशन के फायदे
- त्वरित रिलीज़ फ़ंक्शन एक नियंत्रित विधि प्रदान करता है जब अनुमोदित ऑपरेटिंग प्रक्रिया के लिए टो को रिलीज़ करने की आवश्यकता होती है।
- वर्तमान उत्पाद डेटा मैनुअल रिलीज़ की पहचान करता है, जो बुनियादी सक्रियण व्यवस्था को यांत्रिक रूप से सीधा रखता है और इस पृष्ठ को वायवीय या हाइड्रोलिक रिमोट-रिलीज़ मॉडल से अलग करता है।
- हुक, पिवोट, लॉकिंग पार्ट्स और माउंटिंग बेस एक लोड पथ बनाते हैं। समर्थन डेक फाउंडेशन और आसपास की संरचना को घोषित टोलिंग भार और लोड दिशाओं के लिए सत्यापित किया जाना चाहिए।
- हुक ज्यामिति को टोलाइन आंख, नरम आंख या कनेक्टिंग चेन से मेल खाना चाहिए ताकि कनेक्शन को हानिकारक स्थानीय हस्तक्षेप के बिना फिट किया जा सके, बनाए रखा जा सके और रिलीज़ किया जा सके।
- अनुमत टो कोण और साइड लोड सीमाओं को अनुमोदित डिजाइन द्वारा परिभाषित किया जाना चाहिए। एक निर्दिष्ट SWL को इस अर्थ में नहीं समझा जाना चाहिए कि यह असीमित बहुदिशात्मक भार की अनुमति देता है।
- फंक्शनल रिलीज़ परीक्षण में अनुमोदित निरीक्षण और परीक्षण योजना के अनुसार एंगेजमेंट, लॉकिंग, मैन्युअल एक्ट्यूएशन, रीसेट और रिलीज़ व्यवहार को सत्यापित किया जाना चाहिए।
कस्टम विशेषताएं
- उत्पाद श्रेणीः समुद्री त्वरित रिलीज़ टोलिंग हुक → जहाज पर लगाए गए टोलिंग लाइन कनेक्शन और रिलीज़ उपकरण।
- SWL रेंजः 30 से 100 t → छह सूचीबद्ध क्षमताओं में से केवल टोलिंग सिस्टम की समीक्षा के बाद चुनें।
- रिलीज़ मोडः मैनुअल रिलीज़ → वर्तमान पृष्ठ के लिए स्थानीय रिलीज़ व्यवस्था; दूरस्थ संचालन शामिल नहीं है जब तक कि अलग से निर्दिष्ट न हो।
- सामग्रीः हल्के स्टील / सी-एमएन स्टील → सटीक ग्रेड, गर्मी उपचार और सामग्री की ट्रेस करने की पुष्टि की जानी है।
- स्थापनाः फाउंडेशन-माउंटेड असेंबली → कनेक्शन विवरण, सुदृढीकरण और अनुमेय भार दिशा अनुमोदित पोत ड्राइंग का पालन करें।
- परीक्षणः प्रोटोटाइप/ब्रेक लोड/एसडब्ल्यूएल/ऑपरेशन टेस्ट → लोड फैक्टर और गवाह दायरे की पुष्टि विनिर्माण से पहले की जानी है।
- सतह उपचारः Sa 2.5 धमाका-सफाई + एपॉक्सी दुकान प्राइमर → अंतिम कोटिंग, रंग और डीएफटी परियोजना आवश्यकताओं का पालन करते हैं।
- अनुकूलनः आयाम, रिलीज़ व्यवस्था, कोटिंग और निरीक्षण का दायरा → तकनीकी समीक्षा और अनुमोदित ड्राइंग के अधीन।
यह कैसे काम करता है
Towline eye is placed on the hook → Locking mechanism retains the hook in the towing position → Towing load passes through the hook and mounting structure → Operator actuates the approved manual release → Hook opens and releases the towline → Mechanism is inspected and reset
आवेदन
बंदरगाह टगबोट्स तटवर्ती और नदी टगबोट्स वर्कबोट्स इंजीनियरिंग जहाजों फ्लोटिंग डॉक्स सूखी डॉक सेवा जहाजों समुद्री निर्माण समर्थन जहाजों प्रतिस्थापन टोलिंग हुक परियोजनाओं
प्रमाणपत्र और लाभ
प्रमाण पत्र और सर्वेक्षण में उपस्थिति को परियोजना की आवश्यकता, अनुमोदित परीक्षण दायरे, सामग्री का पता लगाने की क्षमता और वर्गीकरण समाज की प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।उपलब्धता तकनीकी समीक्षा और वर्ग अनुमोदन के अधीन है.
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

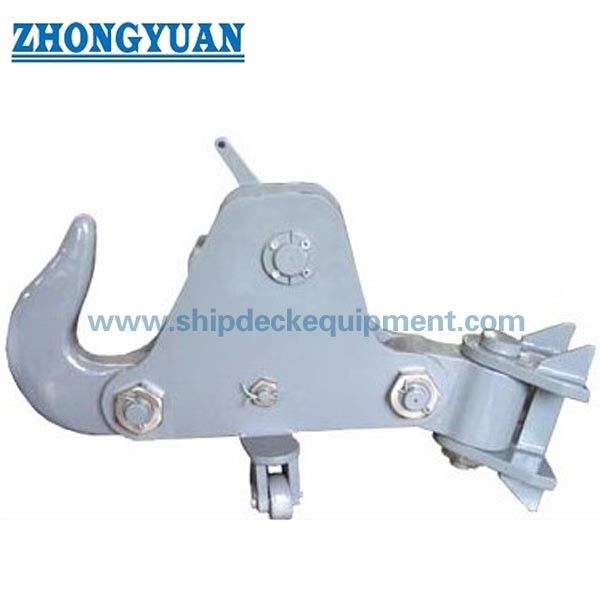

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: सही टोलिंग हुक SWL का चयन कैसे किया जाए?
उत्तर 1: चयन में जहाज की टोलिंग योजना, टोलिंग बोलार्ड खींच, टोलिंग लाइन एमबीएल, गतिशील भार, टोलिंग कोण, कनेक्शन ज्यामिति और वर्ग या नौसेना वास्तुकार की आवश्यकताओं पर विचार किया जाना चाहिए।हुक SWL को केवल पोत के मृत भार से नहीं चुना जाना चाहिए.
प्रश्न 2: क्या इस हुक को तब रिहा किया जा सकता है जब टोलाइन लोड हो?
A2: आपूर्ति किए गए विवरण में ढीला या सुरक्षित कार्य भार की स्थितियों में रिलीज़ का उल्लेख है, लेकिन अनुमत रिलीज़ लोड को अनुमोदित डिजाइन के माध्यम से सटीक मॉडल के लिए पुष्टि की जानी चाहिए,संचालन निर्देश, और गवाह परीक्षण प्रक्रिया। इसे एक असीमित कम भार रिलीज दावे के रूप में नहीं माना जाना चाहिए।
Q3: उत्पादन से पहले किस प्रकार की स्थापना की जानकारी की आवश्यकता है?
A3: पोत की नींव का चित्र, स्थापना की स्थिति, भार की दिशा और अनुमेय कोण, टोलाइन या चेनल विवरण, चयनित SWL, रिलीज़-वायर व्यवस्था प्रदान करें,सामग्री और कोटिंग की आवश्यकताएं, वर्ग समाज, और आवश्यक निरीक्षण का दायरा।
