JIS F 2030 बुलवार्क माउंटेड चोक सिंगल पॉइंट मूरिंग शिप रस्सा उपकरण के लिए:
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | टाइप बी | नाम मात्र का आकार: | 400-800 मिमी |
|---|---|---|---|
| सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते | तकनीकी मानक: | जेआईएस एफ 2030-1978 |
| वज़न: | 190 से 830 किग्रा | सतह का उपचार: | S2.5 पर सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस | ||
| प्रमुखता देना: | टाइप बी सिंगल पॉइंट मूरिंग पाइप,जेआईएस एफ 2030-1978 सिंगल पॉइंट मूरिंग पाइप,सिंगल पॉइंट मरीन चॉक |
||
उत्पाद विवरण

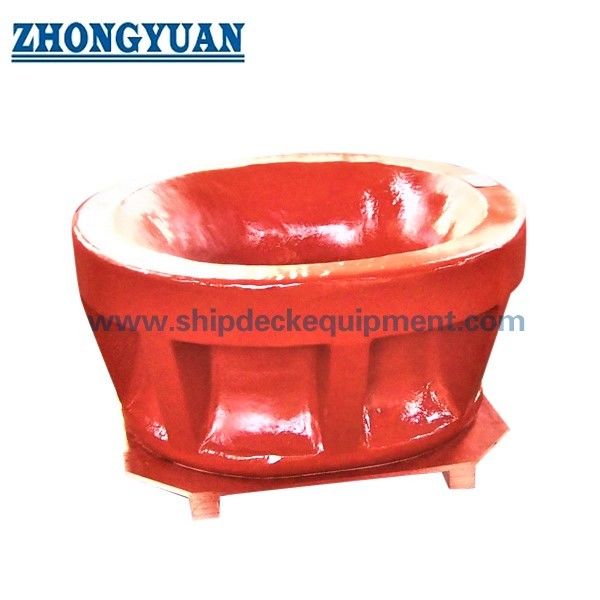

बुलवार्क घुड़सवार एकल बिंदु लंगर चॉक JIS F 2030 प्रकार बी कास्ट स्टील लंगर पाइप
उत्पाद का अवलोकन
JIS F 2030 प्रकार B एक बिंदु लंगर लगाने वाला लंगर लगाने वाला टोंटी एक एकल बिंदु लंगर लगाने वाली व्यवस्था का उपयोग करने वाले जहाजों के पूल लंगर पर स्थापित एक कास्ट स्टील लंगर लगाने वाला पाइप है।यह एक नियंत्रित अंडाकार और ढलान मार्ग के माध्यम से लंगर लाइन या चाफ श्रृंखला का मार्गदर्शन करता है, जहाज़ की धनुष संरचना के माध्यम से लाइन गुजरने पर स्थानीय पहनने को कम करने में मदद करता है।
यह पृष्ठ प्रकार बी विन्यास के लिए 400 से 800 के नाममात्र आकारों के साथ लिखा गया है। उत्पाद को सामान्य रूप से पोत एसपीएम व्यवस्था, धनुष फेयरलीड / श्रृंखला stopper लेआउट के साथ चुना जाता है,लंगर लगाने की लाइन या चेफ चेन का आकारमानक और परियोजना ड्राइंग को उत्पादन से पहले जांचना चाहिए क्योंकि भार आधार, रस्सी निर्माण,और स्थापना विवरण परियोजना विशिष्ट हैं.
त्वरित विनिर्देश
- उत्पाद का प्रकारः बुलवार्क पर लगे सिंगल पॉइंट मोर्निंग चॉक → बोव बुलवार्क के माध्यम से SPM मोर्निंग लाइन या चेफ चेन का मार्गदर्शन करता है।
- मानक और प्रकारः JIS F 2030-1978 प्रकार B → प्रकार B के आकार, आयाम, रस्सी संदर्भ डेटा और गणना किए गए द्रव्यमान के लिए संदर्भ।
- नाममात्र आकार सीमाः 400 / 500 / 600 / 700 / 800 → बड़े धनुष लंगर पाइप व्यवस्थाओं के लिए उपयुक्त जहां पोत ड्राइंग JIS एफ 2030 निर्दिष्ट करता है।
- संदर्भ रस्सी रेंजः तार रस्सी 50132 मिमी, मैनिला रस्सी 3070 मिमी, नायलॉन रस्सी 80120 मिमी → केवल संदर्भ और प्रत्यक्ष SWL, MBL, या परीक्षण भार नहीं।
- गणना किया गया भारः 190830 किलोग्राम → हैंडलिंग, पैकिंग, स्थापना के दौरान उठाने की व्यवस्था और माल ढुलाई का अनुमान लगाने के लिए उपयोगी।
- स्थापना का रूपः धनुष की दीवार वेल्डेड संरचना → आसपास की सुदृढीकरण, वेल्ड विवरण और लाइन लीड कोण को शिपयार्ड या डिजाइन कार्यालय द्वारा जांचना चाहिए।
- विनिर्माण का फोकसः कास्ट स्टील बॉडी, चिकनी रस्सी-संपर्क त्रिज्या, नियंत्रित अंडाकार उद्घाटन, वेल्ड-ज़ोन तैयारी और कोटिंग गुणवत्ता।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग या पॉलिश स्टेनलेस स्टील सतह परियोजना विनिर्देश का पालन करती है।
मुख्य तकनीकी मापदंड
| नाममात्र आकार | L | L1 | L2 | H | H1 | H2 | H3 | H4 | बी | आर | आर1 | R2 | R3 | आर4 | R5 | टी | सी |
| 400 | 400 | 800 | 600 | 300 | 320 | 300 | 200 | 260 | 350 | 150 | 310 | 230 | 270 | 200 | 200 | 35 | 65 |
| 500 | 500 | 960 | 720 | 400 | 370 | 350 | 250 | 310 | 400 | 200 | 360 | 280 | 300 | 240 | 230 | 40 | 70 |
| 600 | 600 | 1120 | 840 | 450 | 420 | 400 | 300 | 360 | 450 | 225 | 410 | 330 | 330 | 260 | 260 | 45 | 75 |
| 700 | 700 | 1280 | 960 | 500 | 470 | 450 | 350 | 410 | 500 | 250 | 460 | 380 | 350 | 280 | 290 | 50 | 80 |
| 800 | 800 | 1440 | 1080 | 600 | 520 | 500 | 400 | 460 | 550 | 300 | 510 | 430 | 370 | 320 | 320 | 55 | 85 |
|
नाममात्र आकार |
D | डी1 | डी2 | संदर्भ | लागू रस्सी का नाममात्र व्यास (संदर्भ) | ||
|
गणना द्रव्यमान किलो |
तार रस्सी (6×24) |
मनीला रस्सी |
नायलॉन रस्सी |
||||
| 400 | 50 | 90 | 70 | 190 | ५०-६० | 30 | 80 |
| 500 | 50 | 120 | 80 | 310 | ६२-७३ | 40 | 90 |
| 600 | 75 | 150 | 90 | 460 | 76-92 | 50 | 100 |
| 700 | 100 | 180 | 100 | 660 | ९५-११४ | 60 | 110 |
| 800 | 100 | 210 | 110 | 830 | ११७-१३२ | 70 | 120 |
चयन और जांच गाइड
चरण 1: जहाज के चित्र के अनुसार JIS F 2030 प्रकार B की दीवार पर लगाए गए एकल बिंदु लंगर और नाममात्र आकार 400 / 500 / 600 / 700 / 800 की पुष्टि करें।
चरण 2: एकल बिंदु लंगर की व्यवस्था, धनुष स्थान, रस्सी या चेफ चेन मार्ग की पुष्टि करें, और क्या परियोजना नए निर्माण या प्रतिस्थापन के लिए है।
चरण 3: लागू लाइन की जानकारी की पुष्टि करेंः तार रस्सी, मैनिला रस्सी, नायलॉन रस्सी या चफ चेन का आकार, निर्माण, एमबीएल, अपेक्षित लाइन कोण और संपर्क दिशा।
चरण 4: बुलवार्क के उद्घाटन, वेल्डेड कनेक्शन क्षेत्र, स्थानीय सुदृढीकरण, स्थापना निकासी और धनुष बिट्स, चेन टॉपर या अन्य एसपीएम उपकरणों के साथ संबंध की पुष्टि करें।
चरण 5: सामग्री की आवश्यकता की पुष्टि करेंः परियोजना की आवश्यकता के अनुसार कास्ट स्टील, स्टेनलेस स्टील कास्टिंग, या यदि निर्दिष्ट हो तो कम तापमान / बर्फ वर्ग सेवा के लिए विशेष स्टील।
चरण 6: सतह उपचार, कोटिंग प्रणाली, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता, एनडीटी की आवश्यकता, कक्षा साक्ष्य, मात्रा, गंतव्य और आवश्यक वितरण समय की पुष्टि करें।
संरचना
Cast steel mooring pipe body | Oval inclined rope opening | Smooth rope-contact radius | Bow bulwark welded interface | Local reinforcement area | Reference rope / chafe-chain passage | Shop primer or specified surface treatment
कास्टिंग, रस्सी मार्गदर्शन और स्थापना के फायदे
- अंडाकार ढलान वाला उद्घाटन पोत के लंगर लगाने की व्यवस्था द्वारा लाइन की दिशा को नियंत्रित किए जाने वाले धनुष की दीवार के माध्यम से एसपीएम लाइन का मार्गदर्शन करने के लिए उपयुक्त है।
- चिकनी कास्ट रस्सी-संपर्क सतहें तेज स्थानीय संपर्क को कम करने में मदद करती हैं और लंगर लगाने के संचालन के दौरान तार रस्सी, फाइबर रस्सी, या चाफ श्रृंखला के लिए बेहतर सुरक्षा का समर्थन करती हैं।
- कास्ट बॉडी को आयामी सटीकता, उद्घाटन ज्यामिति, संक्रमण त्रिज्या और सतह दोषों के लिए नियंत्रित किया जाना चाहिए जो रस्सी संपर्क या निरीक्षण स्वीकृति को प्रभावित कर सकते हैं।
- उत्पाद एक लिफ्टिंग फिटिंग नहीं है। यह एक लंगर गाइड घटक है; किसी भी भार अनुमोदन को पोत की व्यवस्था, लाइन भार, वेल्ड डिजाइन और वर्ग समीक्षा पर आधारित होना चाहिए।
- धनुष की दीवार के साथ वेल्डेड इंटरफेस को पतवार के सुदृढीकरण, वेल्ड विवरण और एसपीएम लाइन की वास्तविक लीड दिशा के साथ चेक किया जाना चाहिए।
- सामग्रियों का पता लगाने की क्षमता, कास्टिंग निरीक्षण, आयामी निरीक्षण, एनडीटी और कक्षा साक्ष्य को सहमत परियोजना और अनुमोदन दायरे के अनुसार व्यवस्थित किया जा सकता है।
कस्टम विशेषताएं
- मानकः JIS F 2030-1978 → उपयोग जब पोत विनिर्देश या ड्राइंग JIS एकल बिंदु लंगर पाइप आयामों के लिए कहता है।
- प्रकारः प्रकार बी → एसपीएम रस्सी या चेफ-चेन मार्गदर्शन के लिए धनुष बुलवर्ड घुड़सवार व्यवस्था।
- नाममात्र आकारः 400 / 500 / 600 / 700 / 800 → पात्र के चित्र, लाइन के आकार और स्थापना स्थान के अनुसार चुनें।
- संदर्भ रस्सी डेटाः तार रस्सी / मैनिला रस्सी / नायलॉन रस्सी के मान केवल संदर्भ हैं → सीधे SWL, MBL या परीक्षण भार के रूप में उपयोग नहीं किया जाना चाहिए।
- सामग्रीः कास्टिंग सी-एमएन स्टील या कास्टिंग स्टेनलेस स्टील → सटीक ग्रेड और प्रमाण पत्र के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग पोत पेंटिंग विनिर्देश या ग्राहक की आवश्यकता का पालन करता है।
- स्थापनाः धनुष की दीवार वेल्डेड → उद्घाटन, सुदृढीकरण, वेल्ड विवरण और लाइन लीड कोण को अनुमोदित व्यवस्था ड्राइंग से मेल खाना चाहिए।
- प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध है → निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, एनडीटी रिपोर्ट, या गवाह निरीक्षण उद्धरण से पहले सहमत किया जाना चाहिए।
यह कैसे काम करता है
SPM line approaches the vessel bow → Line or chafe chain passes through the inclined mooring chock → Smooth cast contact radius guides the line path → Local contact force is transferred through the welded bulwark structure → Bow reinforcement, निरीक्षण, और अंतिम कोटिंग स्थापना को पूरा करते हैं
आवेदन
टैंकर ∙ बड़े पोत ∙ एक बिंदु के साथ लंगर लगाने की व्यवस्था ∙ एसपीएम लंगर लगाने के स्टेशन ∙ लंगर लगाने की पाइप की प्रतिस्थापन ∙ नए निर्माण परियोजनाएं ∙ अपतटीय लोडिंग / अनलोडिंग टर्मिनल इंटरफेस उपकरण
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

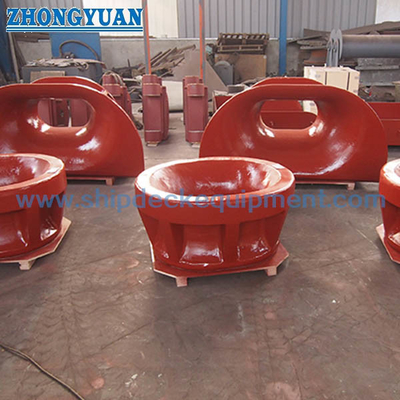

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या संदर्भ रस्सी का व्यास लंगर लगाने वाले चोक का SWL है?
A1: नहीं. तार रस्सी, मैनिला रस्सी, और नायलॉन रस्सी के मान आपूर्ति की तालिका से संदर्भ रस्सी आकार हैं. वे SWL, MBL, तोड़ने भार के रूप में लिखा जाना चाहिए,या अनुमोदित पोत के लंगर की गणना और वर्ग समीक्षा के बिना परीक्षण भार.
Q2: JIS F 2030 Type B को सामान्यतः बोर बुलार्ड पर क्यों स्थापित किया जाता है?
A2: टाइप B का उपयोग एकल बिंदु के लिए एक बॉलवार्क-माउंटेड लंगर पाइप के रूप में किया जाता है।यह रस्सी-संपर्क क्षेत्र में पहनने को कम करने में मदद करते हुए धनुष संरचना के माध्यम से लंगर लाइन या chafe श्रृंखला का मार्गदर्शन करता है.
Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?
A3: JIS F 2030 प्रकार B, नाममात्र आकार, रस्सी या चेफ चेन का आकार, सामग्री की श्रेणी, सतह उपचार, मात्रा, धनुष स्थापना ड्राइंग, सुदृढीकरण की आवश्यकता, प्रमाणपत्र का दायरा, की पुष्टि करेंडिलीवरी का स्थान, और आवश्यक वितरण समय।
