26 32 मिमी इलेक्ट्रिक स्टील वायर रस्सी रील
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
| दस्तावेज: | Motor Rope Reel Electric Mo...83.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| रस्सी व्यास: | 26-32 मिमी | रस्सी की लंबाई: | 210-220 मी |
|---|---|---|---|
| ड्रम की गति: | 17-56 मीटर/मिनट | ड्रम प्रकार: | सिंगल ड्रम |
| ड्राइव प्रकार: | बिजली | मोटर शक्ति: | 4.3-6 किलोवाट |
| डिलीवरी का समय: | दबाने वाला बटन | रस्सी का प्रकार: | स्टील के तार की रस्सी |
| सामग्री: | कार्बन स्टील, एल्युमीनियम उपलब्ध | सतह का उपचार: | एपोक्सी कोटिंग |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate | ||
| प्रमुखता देना: | CB*3048 स्टील के तार रस्सी रील |
||
उत्पाद विवरण

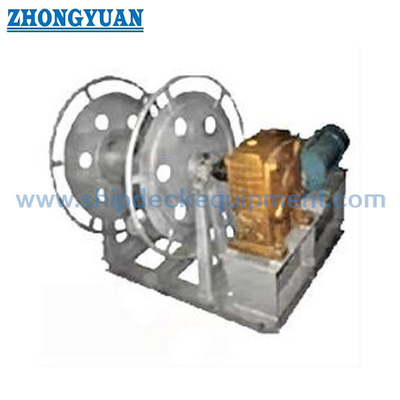

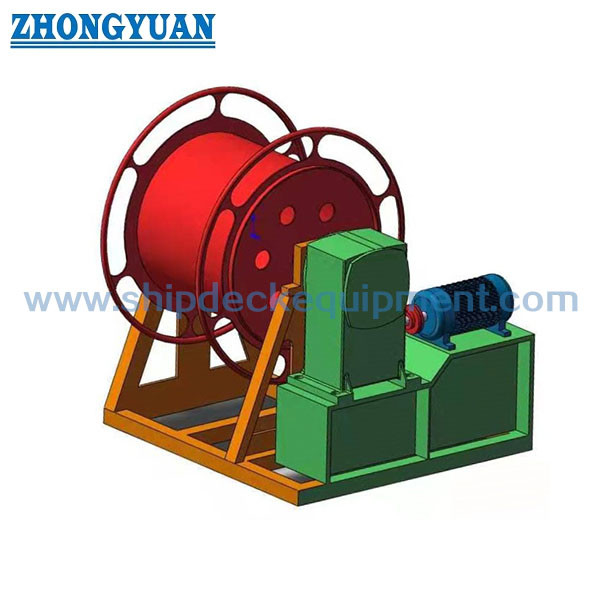

26–32 मिमी इलेक्ट्रिक स्टील वायर रोप रील | सिंगल ड्रम मरीन रोप स्टोरेज फॉर शिप डेक
उत्पाद अवलोकन
एक 26–32 मिमी इलेक्ट्रिक स्टील वायर रोप रील एक प्रकार का मरीन डेक उपकरण है जिसे जहाज के डेक पर स्टील वायर रोप के भंडारण, वाइंडिंग और हैंडलिंग के लिए डिज़ाइन किया गया है।
यह सिंगल ड्रम रोप रील एक इलेक्ट्रिक मोटर और गियरबॉक्स के संयोजन से संचालित होती है, जो स्थिर वाइंडिंग प्रदर्शन, विश्वसनीय संचालन और सटीक नियंत्रण प्रदान करती है।
यह फॉरवर्ड और रिवर्स रोटेशन, इमरजेंसी स्टॉप और पावर फेल होने की स्थिति में मैनुअल बैकअप ऑपरेशन का समर्थन करता है।
इसका व्यापक रूप से मरीन रोप स्टोरेज, ऑफशोर वेसल्स और पोर्ट ऑपरेशंस में उपयोग किया जाता है।
त्वरित विनिर्देश
• रोप व्यास: 26–32 मिमी
• रोप प्रकार: स्टील वायर रोप
• रोप स्टोरेज लंबाई: 210–220 मीटर
• ड्रम प्रकार: सिंगल ड्रम
• ड्राइव प्रकार: इलेक्ट्रिक मोटर + गियरबॉक्स
• मोटर गति: 1350 / 410 आरपीएम
• ड्रम गति: 17–56 मीटर/मिनट
• नियंत्रण: पुश बटन + इमरजेंसी स्टॉप
• बैकअप ऑपरेशन: मैनुअल (वर्म गियर)
• सामग्री: कार्बन स्टील / स्टेनलेस स्टील
• सतह उपचार: Sa2.5 + एपॉक्सी कोटिंग
मुख्य तकनीकी पैरामीटर
| प्रकार मोड | स्टील वायर अधिकतम। व्यास। (मिमी) | स्टील वायर लंबाई (मी) | मोटर शक्ति (किलोवाट) | मोटर आरपीएम गति (मिनट¯1) | ड्रम रोप गति मीटर/मिनट 1350 मिनट¯1 | ड्रम रोप गति मीटर/मिनट 410 मिनट¯1 | बाहरी आयाम एलएक्सबीएक्सएच (मिमी) | वजन (किलो) |
| A26 | 26 | 220 | 4.3/1.7 | 1350/410 | 56 | 17 | 1330x 1360x 1175 | 545 |
| A32 | 32 | 210 | 60 | 18 | 1430 x 1450x 1330 | 575 |
| प्रकार मोड | अधिकतम। स्टील वायर रोप व्यास | डी | डी1 | बी | बी1 | एल | एल1 | एच | एच1 | वजन किलो |
| ए 26 | 26 | 300 | 870 | 1120 | 1360 | 550 | 1330 | 730 | 1175 | 545 |
| ए 32 | 32 | 360 | 1050 | 1120 | 1450 | 650 | 1430 | 800 | 1330 | 575 |
रोप रील चयन गाइड
चरण 1 – रोप व्यास का चयन करें: 26 मिमी (A26) / 32 मिमी (A32)
चरण 2 – रोप लंबाई की पुष्टि करें: 210–220 मीटर मानक या अनुकूलित
चरण 3 – ड्रम गति का चयन करें: 17–20 मीटर/मिनट (मानक), 50+ मीटर/मिनट (उच्च दक्षता)
चरण 4 – ड्राइव सिस्टम: मैनुअल बैकअप के साथ इलेक्ट्रिक मोटर
चरण 5 – नियंत्रण प्रकार: पुश बटन (मानक) या रिमोट (वैकल्पिक)
इंजीनियरिंग नोट: चयन रोप आकार, भंडारण लंबाई और गति आवश्यकताओं पर आधारित होना चाहिए।
संरचना और घटक
इलेक्ट्रिक ड्राइव मोटर | गियरबॉक्स ट्रांसमिशन सिस्टम | सिंगल ड्रम रील | शाफ्ट और बेयरिंग असेंबली | कंट्रोल पैनल | बेस फ्रेम
कस्टम विशेषताएँ
| पैरामीटर | मान |
| रोप व्यास | 26–32 मिमी |
| रोप लंबाई | 210–220 मीटर |
| रोप प्रकार | स्टील वायर रोप |
| ड्रम प्रकार | सिंगल ड्रम |
| ड्रम गति | 17–56 मीटर/मिनट |
| ड्राइव प्रकार | इलेक्ट्रिक |
| मोटर गति | 1350 / 410 आरपीएम |
| नियंत्रण प्रकार | पुश बटन |
| बैकअप ऑपरेशन | मैनुअल |
| सामग्री | कार्बन स्टील / स्टेनलेस स्टील |
| सतह उपचार | एपॉक्सी कोटिंग / पॉलिश |
कस्टम कॉन्फ़िगरेशन और पूछताछ गाइड
प्रदान करें: रोप व्यास, रोप लंबाई, आवश्यक गति, ड्राइव प्रकार, नियंत्रण प्रकार, स्थापना आवश्यकता।
हम मॉडल चयन, तकनीकी ड्राइंग और कोटेशन की सिफारिश करेंगे।
यह कैसे काम करता है
रोप रील को गियरबॉक्स के माध्यम से एक इलेक्ट्रिक मोटर द्वारा संचालित किया जाता है, जो स्टील वायर रोप को वाइंड या अनवाइंड करने के लिए ड्रम को घुमाता है।
जब बिजली उपलब्ध नहीं होती है, तो वर्म गियर रिड्यूसर के माध्यम से मैनुअल ऑपरेशन संभव है।
अनुप्रयोग
शिप डेक रोप स्टोरेज | मरीन मोअरिंग सपोर्ट सिस्टम | ऑफशोर वेसल्स | पोर्ट और हार्बर उपकरण | औद्योगिक रोप हैंडलिंग
प्रमाणन और लाभ
प्रमाणन: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
लाभ: स्थिर संचालन, कॉम्पैक्ट डिजाइन, विश्वसनीय प्रदर्शन, आसान रखरखाव।
ड्राइंग और तस्वीरें
• सामान्य व्यवस्था ड्राइंग
• ड्रम संरचना ड्राइंग
• स्थापना लेआउट
ऑर्डरिंग जानकारी
MOQ: 1 यूनिट
डिलीवरी का समय: परियोजना पर आधारित
भुगतान: T/T, L/C
अनुकूलन: उपलब्ध
अक्सर पूछे जाने वाले प्रश्न
Q1: रोप रील और विंच में क्या अंतर है?
A: रोप रील स्टोरेज के लिए है, जबकि विंच लोड खींचने के लिए है।
Q2: क्या यह बिजली के बिना काम कर सकता है?
A: हाँ, मैनुअल ऑपरेशन उपलब्ध है।
Q3: क्या इसे अनुकूलित किया जा सकता है?
A: हाँ, रोप आकार, गति और कॉन्फ़िगरेशन को अनुकूलित किया जा सकता है।
