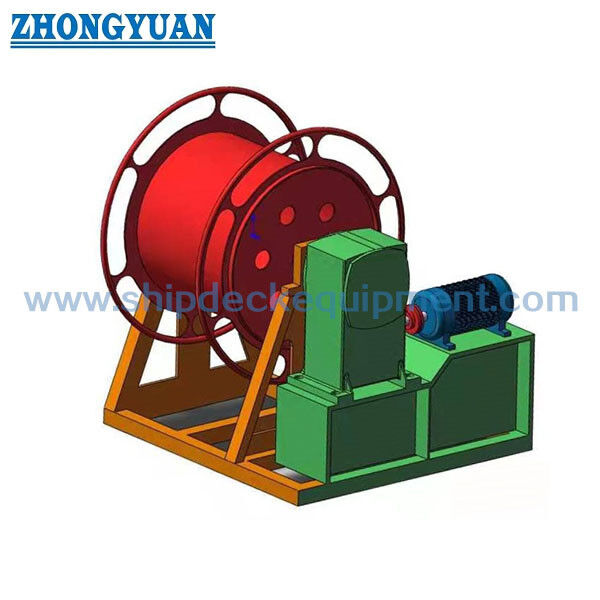

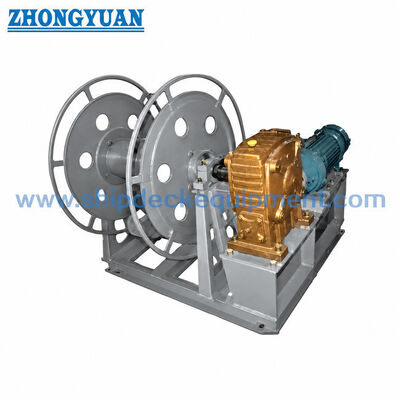

26 32 मिमी इलेक्ट्रिक स्टील वायर रस्सी भंडारण रील CB 3048 प्रकार एक एकल ड्रम इलेक्ट्रिक रील
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
| दस्तावेज: | Motor Rope Reel Electric Mo...83.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| रस्सी का व्यास: | 26-32 मिमी | रस्सी की लंबाई: | 210-220 मी |
|---|---|---|---|
| ड्रम की गति: | 17-56 मीटर/मिनट | ड्रम प्रकार: | सिंगल ड्रम |
| ड्राइव प्रकार: | बिजली | मोटर शक्ति: | 4.3-6 किलोवाट |
| नियंत्रण प्रकार: | दबाने वाला बटन | रस्सी का प्रकार: | स्टील के तार की रस्सी |
| सामग्री: | कार्बन स्टील, एल्युमीनियम उपलब्ध | सतह का उपचार: | एपोक्सी कोटिंग |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate | ||
| प्रमुखता देना: | CB*3048 स्टील के तार रस्सी रील |
||
उत्पाद विवरण
26 32 मिमी इलेक्ट्रिक स्टील वायर रस्सी भंडारण रील CB 3048 प्रकार एक एकल ड्रम इलेक्ट्रिक रील
उत्पाद का अवलोकन
सीबी 3048 टाइप ए इलेक्ट्रिक स्टील वायर रस्सी रील एक एकल ड्रम जहाज डेक भंडारण रील है जो स्टील वायर रस्सी को घुमावदार, भुगतान करने और संग्रहीत करने के लिए है।A26 और A32 मॉडल क्रमशः 26 मिमी और 32 मिमी के अधिकतम तार रस्सी व्यास के लिए डिज़ाइन किए गए हैंएक दो गति की समुद्री विद्युत मोटर कीड़ा-गियर कम करने की व्यवस्था के माध्यम से रील चलाता है,जबकि मानक ऑपरेटिंग अवधारणा में विद्युत शक्ति उपलब्ध नहीं होने पर मैनुअल हैंडल ऑपरेशन भी प्रदान किया जाता है.
CB* 3048-1983 विशेष रूप से स्टील-वायर-रोब प्राप्त करने, भुगतान करने, भुगतान करने, भुगतान करने, भुगतान करने, भुगतान करने, भुगतान करने, भुगतान करने, भुगतान करने, भुगतान करने, भुगतान करने के लिए उत्पाद की पहचान करता है। यह उपकरण एक चालित भंडारण रील है, न कि एक खींचने वाले पेंच।और भंडारण और बताता है कि यह जहाज की टोलिंग या warping के लिए नहीं हैखरीद के लिए मुख्य जांच रस्सी व्यास और निर्माण, आवश्यक भंडारण लंबाई, रस्सी घुमाव गति, उपलब्ध डेक स्थान, रस्सी लीड, बिजली की आपूर्ति, मैनुअल ऑपरेशन क्लीयरेंस,कोटिंग सिस्टम, और प्रमाणपत्र का दायरा।
त्वरित विनिर्देश
- मानक/प्रकारः CB* 3048-1983 प्रकार A → मोटर चालित एकल-ड्रम स्टील तार रस्सी भंडारण रील; A26 और A32 दो प्रकार के A मॉडल हैं।
- स्टील के तार रस्सी का आकारः 26 मिमी (A26) / 32 मिमी (A32) अधिकतम → रस्सी के वास्तविक व्यास और निर्माण के आधार पर चुनें, न कि केवल मॉडल का नाम।
- भंडारण क्षमताः A26 के लिए 220 मीटर / A32 के लिए 210 मीटर → मानक संदर्भ क्षमता; अनुकूलित क्षमता के लिए ड्रम और रस्सी-लेआउट की समीक्षा की आवश्यकता होती है।
- इलेक्ट्रिक ड्राइवः JZ2-H-23-4/12 दो गति वाली समुद्री मोटर, 4.3 / 1.7 kW 1350 / 410 rpm → सूचीबद्ध प्रकार A मॉडल के लिए एक सामान्य मानक मोटर व्यवस्था।
- घटाव अनुपात: 44 → कीड़ा-गियर घटाव मोटर गति को नियंत्रित रील घुमाव / भुगतान गति में परिवर्तित करता है।
- रस्सी लाइन की गतिः A26 56 / 17 m/min; A32 60 / 18 m/min → ये रस्सी घुमाव / भुगतान की गति हैं, ड्रम रोटेशन की गति नहीं।
- मैनुअल बैकअप: जब बिजली उपलब्ध न हो तो वर्म-गियर रिड्यूसर के माध्यम से हाथ से संचालन → भंडारण/पुनर्प्राप्ति आकस्मिकता के लिए उपयोगी, एक टोलिंग या खींचने वाले विंच का विकल्प नहीं।
- स्थापनाः डेक पर स्थापित आधार संरचना → डेक का लेआउट, नींव, रस्सी का तार, मोटर तक पहुंच, क्लच/हैंडल रिक्ति और विद्युत कनेक्शन उत्पादन से पहले पुष्टि की जानी चाहिए।
मुख्य तकनीकी मापदंड
|
मॉडल |
अधिकतम तार रस्सी |
भंडारण |
मोटर शक्ति |
रस्सी की गति |
कुल मिलाकर |
वजन |
|---|---|---|---|---|---|---|
| A26 | 26 | 220 | 4.3 / 17 | 56 / 17 | 1330 × 1360 × 1175 | 545 |
| A32 | 32 | 210 | 4.3 / 17 | 60 / 18 | 1430 × 1450 × 1330 | 575 |
रस्सी भंडारण और चयन इंजीनियरिंग
- रील का चयन मुख्य रूप से अधिकतम तार रस्सी व्यास और आवश्यक भंडारण लंबाई के आधार पर किया जाता है।जबकि A32 210 मीटर मानक भंडारण के साथ बड़े 32 मिमी तार रस्सी स्वीकार करता है.
- ड्रम कोर एक भंडारण सतह है, न कि एक काम कर रहा है. अगर तार रस्सी बार-बार महत्वपूर्ण काम कर लोड के तहत झुक जाएगा,रस्सी निर्माता द्वारा अनुशंसित न्यूनतम झुकने व्यास की पुष्टि करें और यदि आवश्यक हो तो एक विशेष रूप से डिज़ाइन किए गए हैंडलिंग विंच / शीव सिस्टम का उपयोग करें.
- रस्सी का निर्माण, वास्तविक बाहरी व्यास, स्नेहन की स्थिति, सॉकेट/समाप्ति का आकार और आवश्यक मुक्त लंबाई व्यावहारिक भंडारण क्षमता को बदल सकती है।
- घुमाव के दौरान, रस्सी को ढोल पर व्यवस्थित परतों में पर्याप्त नियंत्रण के साथ निर्देशित किया जाना चाहिए ताकि ढीली लपेटें, क्रॉसओवर और स्थानीय कुचलने से बचा जा सके।एक स्तर-हवा उपकरण प्रदान किए गए मानक डेटा का हिस्सा नहीं है और यह माना नहीं जाना चाहिए.
- रस्सी की गति दो मोटर गति से जुड़ी होती हैः उच्च सेटिंग तेजी से घुमाव / भुगतान के लिए उपयुक्त है, जबकि निम्न सेटिंग अंतिम स्थिति और नियंत्रित भंडारण के लिए धीमी हैंडलिंग प्रदान करती है.
- मानक आंकड़ों से कोई नाममात्र लाइन खींच, SWL, टोलिंग खींच या उठाने की क्षमता नहीं दी गई है। रील को खींचने के भार के आधार पर बेचा या चुना नहीं जाना चाहिए।
इलेक्ट्रिक ड्राइव, मैनुअल बैकअप और ऑपरेशन
- मानक टाइप ए व्यवस्था में एक आम आधार पर एक दो-स्पीड समुद्री मोटर और कमी गियर का उपयोग किया जाता है। आगे और पीछे घूर्णन ऑपरेटर को संग्रहीत तार रस्सी को घुमा या बाहर निकालने की अनुमति देता है।आपूर्तिकर्ता के वर्तमान उत्पाद विवरण में बटन नियंत्रण और आपातकालीन रोक भी निर्दिष्ट है; अंतिम नियंत्रण-पैनल कार्यों, मोटर सुरक्षा, कैबिनेट रेटिंग, और पोत बिजली की आपूर्ति परियोजना विद्युत योजना पर पुष्टि की जानी चाहिए।
- दो गति वाली मोटरः 1350 / 410 आरपीएम → रील को चर खींचने वाले लिंच के रूप में व्यवहार किए बिना उच्च / निम्न रस्सी हैंडलिंग गति प्रदान करता है।
- कीड़ा-गियर कमीः अनुपात 44 → मोटर और रील के बीच मानक यांत्रिक कमी प्रदान करता है।
- मैनुअल हैंडलः जब बिजली उपलब्ध न हो तो वर्म-गियर रिड्यूसर के माध्यम से ऑपरेशन के लिए उपलब्ध → ऑपरेटिंग इंटरलॉक और क्लच / एंगेजमेंट प्रक्रिया को अनुमोदित ड्राइंग का पालन करना चाहिए।
- क्लैच हैंडलः मानक प्रकार A व्यवस्था पर दिखाया गया → आपूर्ति की गई इकाई के लिए सटीक संलग्न अनुक्रम और सुरक्षा की पुष्टि की जानी चाहिए।
- विद्युत आपूर्तिः वोल्टेज, आवृत्ति, स्टार्टर/कंटैक्टर व्यवस्था, मोटर आईपी रेटिंग, केबल प्रवेश, आपातकालीन स्टॉप और रिमोट-कंट्रोल विकल्प को पोत की आवश्यकता के अनुसार पुष्टि की जानी है।
चयन और जांच गाइड
चरण 1:CB 3048-1983 प्रकार A की पुष्टि करें और अधिकतम स्टील तार रस्सी व्यास और आवश्यक भंडारण लंबाई के अनुसार A26 या A32 का चयन करें।
चरण 2:तार रस्सी के वास्तविक विनिर्देश प्रदान करें: व्यास, निर्माण, कोटिंग/चिकन, न्यूनतम मोड़ की सिफारिश, अंत समाप्ति और आवश्यक भंडारण लंबाई।
चरण 3:ऑपरेटिंग आवश्यकताओं की पुष्टि करें: मानक उच्च/कम रस्सी गति, घुमाव/भुगतान दिशा, मैनुअल बैकअप की आवश्यकता, और क्या किसी गैर-मानक रस्सी गाइड या लॉक डिवाइस की आवश्यकता है।
चौथा कदम:पोत के विद्युत डेटा की पुष्टि करें: वोल्टेज, आवृत्ति, चरण, नियंत्रण वोल्टेज, मोटर सुरक्षा, स्थानीय नियंत्रण, आपातकालीन रोक, और किसी भी रिमोट-कंट्रोल आवश्यकता।
चरण 5:डेक की व्यवस्था की पुष्टि करें: स्थापना की स्थिति, उपलब्ध पदचिह्न, रस्सी की दिशा, डेक / नींव विवरण, रखरखाव पहुंच, और मैनुअल हैंडल ऑपरेटिंग क्लीयरेंस।
चरण 6:सामग्री, सतह उपचार, प्रमाण पत्र/निरीक्षण का दायरा, मात्रा, वितरण गंतव्य, आवश्यक वितरण समय और जीए/संदर्भ तस्वीरें उपलब्ध होने पर पुष्टि करें।
संरचना
Single steel storage drum | Drum shaft and bearing arrangement | Two-speed marine electric motor | Worm-gear reducer | Clutch / engagement handle | Manual operating handle | Base frame | Local electrical control | Deck mounting interface | Lubrication points | Project-specified surface protection
ड्राइव, भंडारण और गुणवत्ता लाभ
- टाइप ए सिंगल-ड्रम निर्माण टाइप ए डबल-ड्रम संस्करण की तुलना में व्यवस्था को अधिक कॉम्पैक्ट रखता है जबकि संचालित घुमाव और मैनुअल-बैकअप ऑपरेशन को बरकरार रखता है।
- दो-गति ड्राइव अलग-अलग उच्च और निम्न रस्सी हैंडलिंग गति प्रदान करता है, जो स्टोरेज ऑपरेशन के लिए निरंतर गति वाले लिंच के रूप में रील का इलाज करने की तुलना में अधिक उपयोगी है।
- A26 और A32 ड्रम आयाम विभिन्न रस्सी व्यास और क्षमताओं से मेल खाते हैं; इससे महत्वपूर्ण रूप से अलग रस्सी आकारों के लिए एक सामान्य ड्रम का उपयोग करने से बचा जाता है।
- घर्षण को कम करने और रोल के चिकनी घूर्णन को बनाए रखने के लिए शाफ्ट और असर स्नेहन को सेवा कार्यक्रम के अनुसार बनाए रखा जाना चाहिए।
- रस्सी के संपर्क के किनारों और ड्रम सतहों पर ऐसे बोर और तेज प्रक्षेपण नहीं होने चाहिए जो घुमाव और भंडारण के दौरान तार के तारों को नुकसान पहुंचा सकते हैं।
- नरम स्टील के निर्माण के लिए, Sa 21⁄2 ब्लास्टिंग और एंटी-कोरोसिव एपॉक्सी कोटिंग को पोत पेंटिंग आवश्यकताओं के अनुसार निर्दिष्ट किया जा सकता है;अंतिम कोटिंग प्रणाली और सूखी फिल्म की मोटाई की पुष्टि की जानी चाहिए.
- आवश्यक होने पर स्टेनलेस स्टील निर्माण या पॉलिश फिनिश पर चर्चा की जा सकती है, लेकिन सटीक स्टेनलेस ग्रेड, वेल्ड प्रक्रिया, गैल्वानिक इंटरफेस,और अंतिम सतह खत्म बोली से पहले पुष्टि की जानी चाहिए.
- निरीक्षण में आयाम, दोनों दिशाओं में घूर्णन, उच्च/निम्न गति संचालन, मैनुअल बैकअप, क्लच/एंगेजमेंट फंक्शन, आपातकालीन स्टॉप शामिल हो सकते हैं।स्वीकृत परियोजना के दायरे के अनुसार स्नेहन और कोटिंग की जांच.
कस्टम विशेषताएं
मानकः CB* 3048-1983 → मोटर चालित स्टील के तार रस्सी रील इस प्रकार ए एकल ड्रम पृष्ठ के लिए मानक संदर्भ।
प्रकारः प्रकार A → एकल-ड्रम इलेक्ट्रिक कॉन्फ़िगरेशन; टाइप ए डबल-ड्रम या टाइप बी बड़े-रोब कॉन्फ़िगरेशन के साथ भ्रमित नहीं किया जाना चाहिए।
मॉडलः A26 / A32 → अधिकतम रस्सी व्यास और भंडारण आवश्यकता के अनुसार चयन करें।
तार रस्सी का व्यासः अधिकतम 26/32 मिमी → तार रस्सी के वास्तविक निर्माण और बाहरी व्यास की पुष्टि की जानी चाहिए।
भंडारण लंबाईः क्रमशः A26 / A32 के लिए 220 / 210 m → मानक क्षमता।
मोटरः JZ2-H-23-4/12, 4.3 / 1.7 kW → मानक डेटा से दो गति की समुद्री मोटर संदर्भ।
मोटर गतिः 1350/410 आरपीएम → अनुपात 44 में कमी के माध्यम से उच्च/निम्न रस्सी घुमाव गति को चलाता है।
मैनुअल बैकअप: वर्म-गियर हैंडल ऑपरेशन → विद्युत शक्ति उपलब्ध नहीं होने पर भंडारण/भुगतान ऑपरेशन की अनुमति देता है।
स्थापनाः डेक पर लगाया गया → नींव, रस्सी का नेतृत्व और संचालन निकासी जहाज की व्यवस्था का पालन करें।
प्रमाण पत्र की आवश्यकताः परियोजना के दायरे के अनुसार उपलब्ध है → निर्माता, सामग्री या वर्ग निरीक्षण दस्तावेजों की उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Operator selects winding or payout direction → Two-speed electric motor drives the worm-gear reducer → Reducer rotates the single storage drum → Steel wire rope is wound onto or paid out from the drum → Low-speed mode supports more controlled final handling → If electrical power is unavailable, अनुमोदित मैनुअल हैंडल / क्लच व्यवस्था reducer के माध्यम से रील घुमा सकते हैं
आवेदन
Ship deck steel wire rope storage | Merchant vessels | Workboats | Engineering vessels | Spare / service wire rope management | Newbuilding projects | Replacement of CB 3048 Type A electric steel wire rope reels | Marine projects requiring powered storage without towing or warping duty
प्रमाणपत्र और लाभ
निर्माता प्रमाण पत्र, सामग्री दस्तावेज, निरीक्षण रिकॉर्ड और वर्गीकरण-समाज निरीक्षण परियोजना की आवश्यकता और अनुमोदित निरीक्षण दायरे के अनुसार व्यवस्थित किए जा सकते हैं।मानक उत्पाद डेटा को इस अर्थ में नहीं समझा जाना चाहिए कि सभी वर्ग प्रमाणपत्र डिफ़ॉल्ट रूप से प्रदान किए जाते हैं.
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या इस इलेक्ट्रिक स्टील के तार रस्सी रील का उपयोग एक टोलिंग, मोरिंग, खींचने या उठाने वाले विंच के रूप में किया जा सकता है?
A1: संख्या CB* 3048-1983 इसे एक स्टील वायर रस्सी प्राप्त करने, भुगतान करने और भंडारण रील के रूप में पहचानता है और विशेष रूप से यह कहता है कि यह जहाज टोवेज या warping के लिए नहीं है।कोई SWL या नामित खींचने की क्षमता एक अलग इंजीनियर लिंच डिजाइन के बिना सौंपा जाना चाहिए.
Q2: A26 और A32 के बीच मुख्य अंतर क्या है?
A2: A26 220 मीटर मानक भंडारण और 56 / 17 मीटर / मिनट रस्सी गति के साथ 26 मिमी तक के तार रस्सी के लिए है। A32 210 मीटर भंडारण और 60 / 18 मीटर / मिनट रस्सी गति के साथ 32 मिमी तक के तार रस्सी को स्वीकार करता है।A32 भी बड़ा और भारी है.
Q3: क्या CB 3048 Type A CB/T 3468-1992 Type A स्टील के तार रस्सी रील के समान है?
A3: नहीं. वे अलग-अलग मानक हैं और उन्हें मिश्रित नहीं किया जाना चाहिए. CB 3048-1983 इस पृष्ठ पर वर्णित मोटर चालित रील को कवर करता है,जबकि CB/T 3468-1992 विभिन्न मॉडल डेटा और आयामों के साथ एक अलग समुद्री स्टील तार रस्सी रील मानक है.
